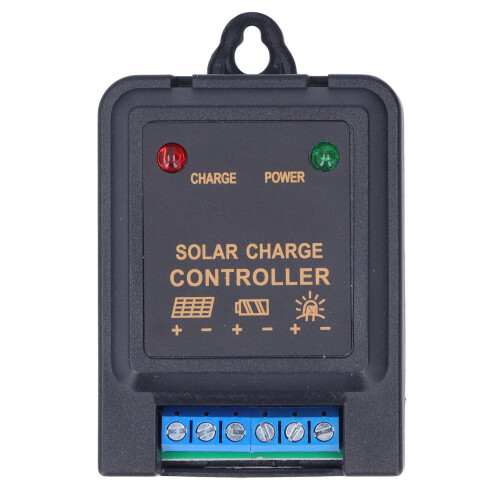

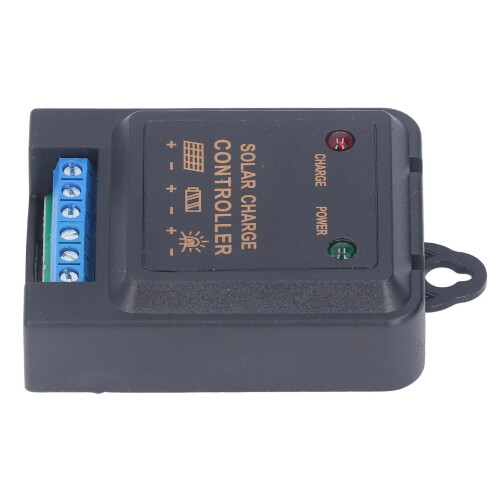

Regulador de Carga Solar JC0603 6V/12V 3A ABS

Descripción de Regulador de Carga Solar JC0603 6V/12V 3A ABS

Controlador de carga solar, regulador de descarga de panel para batería 6V 12V 3A para iluminación
Tipo de artículo: Controlador de carga solar
Modelo: JC0603
Material: ABS
Aplicación: Para control de carga y descarga solar.
Recuperación ante caída de tensión (brownout): 6.5V o 13V.
Corriente sin carga: 6 mA
Corriente máxima de carga: 3 A
Corriente máxima de salida: 3 A
Protección del controlador: Protección contra sobrecarga, protección contra conexión inversa, protección contra descarga excesiva, protección contra sobrecarga, protección contra cortocircuitos, etc.
Método de carga: Método de regulación PWM
Control de lluvia: Espere a que el agua de lluvia en el fregadero se empape en la línea de control de lluvia.
Uso de altitud: 5500 m, por encima de 2000 m es necesario reducir el consumo de energía.
Temperatura de funcionamiento: -20C ~ 55C

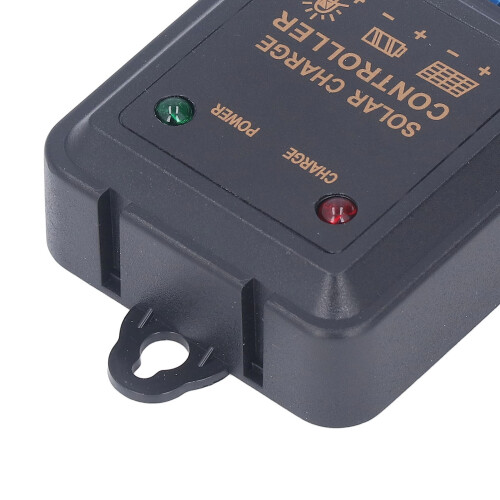

LED
ESTADO
FUNCIÓN
CARGA
CERRADO
Por la noche o cuando la batería no está conectada.
SIEMPRE ENCENDIDO
Batería en estado de carga por igualación.
PODER
Luz verde ENCENDIDA
Salida normal del controlador.
LUZ VERDE APAGADA
Protección de la salida del controlador.
Cómo hacer:
1. Entorno de instalación: Instale en un lugar seco y ventilado.
2. Método de cableado:
A. La batería, el polo positivo está a la izquierda, y asegúrese de que la conexión sea correcta.
B. Luego conecte la placa de la batería, el polo positivo está a la izquierda, la conexión es correcta, la luz indicadora de carga está encendida y entra en el estado de carga. De lo contrario, verifique el cableado.
D. Finalmente, conecte la línea de control de lluvia; conecte la línea de control de lluvia al fregadero por encima de la lámpara, y verifique si es fiable. La línea de control de lluvia no debe ser demasiado larga, no más de 1 metro. Demasiada longitud afectará la sensibilidad del control de lluvia. Cuanto más corta, más sensible.
Nota: Los pasos anteriores deben conectarse en orden; de lo contrario el controlador se dañará.
3. El controlador contiene un interruptor DIP, temporización con códigos 8421, por lo que el usuario debe abrir la carcasa para operarlo con regularidad. Después de abrir la carcasa, podrá ver el interruptor DIP. Las operaciones específicas son las siguientes:
Los interruptores DIP, 1 2 3 4, corresponden al tiempo programado, 8 4 2 1, respectivamente:
A. Si el usuario necesita establecer una temporización de 6 horas, basta con girar los diales correspondientes 2 y 3 para que la luz LED permanezca encendida durante 6 horas por la noche. Por ejemplo, si la temporización es de 11 horas, basta con girar los códigos de diales correspondientes 8, 2 y 1. Puede configurar que la luz LED permanezca encendida durante 11 horas por la noche.
B. Si el usuario sube todos los códigos de diales 8421, hacia arriba, el controlador por defecto tendrá control total de la iluminación.
C. Si el usuario baja todos los códigos de diales 8421, hacia abajo, el controlador volverá al sistema del usuario y la carga tendrá salida las 24 horas.
