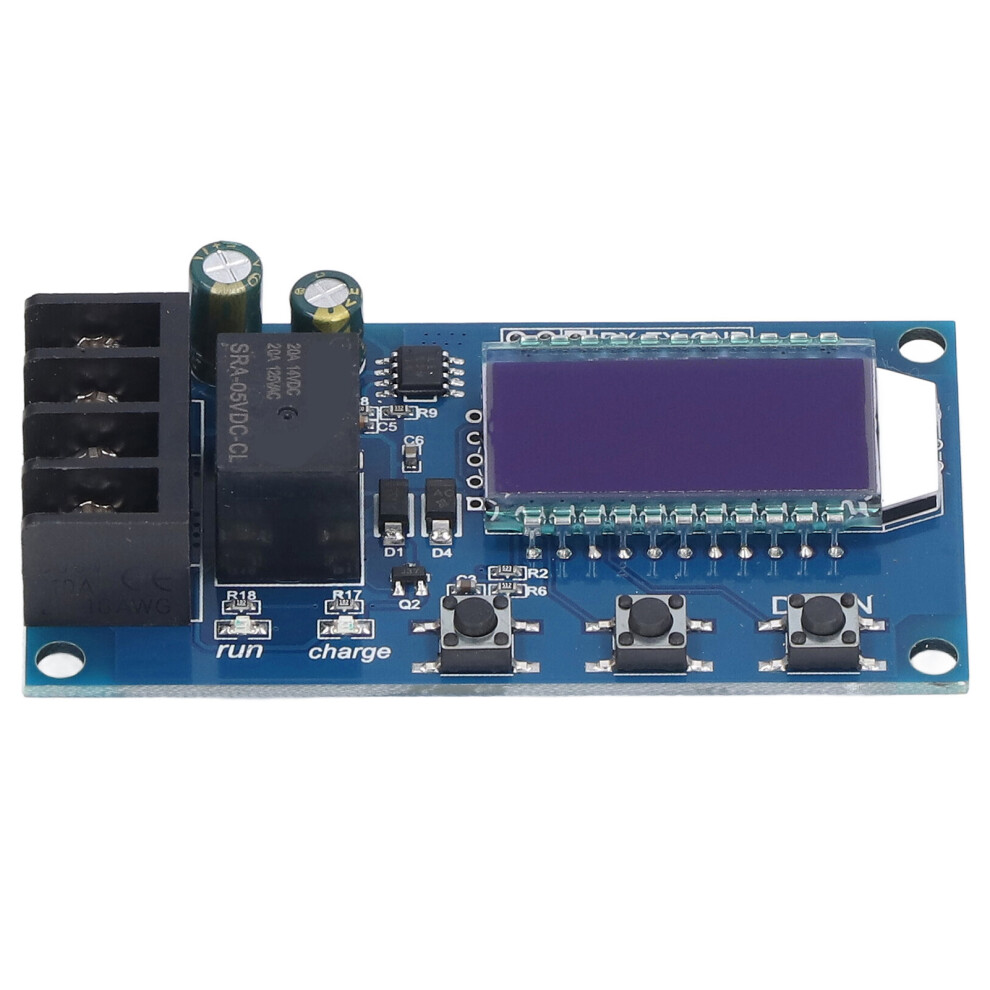

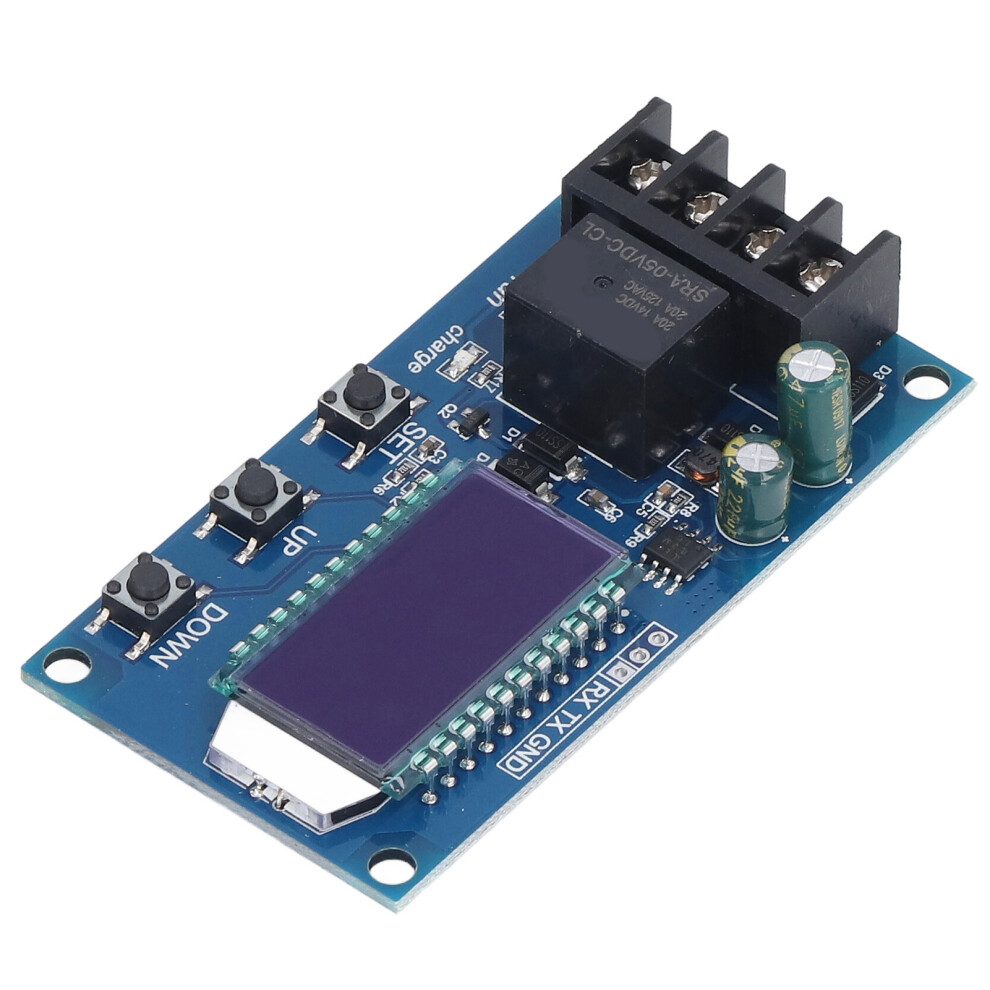

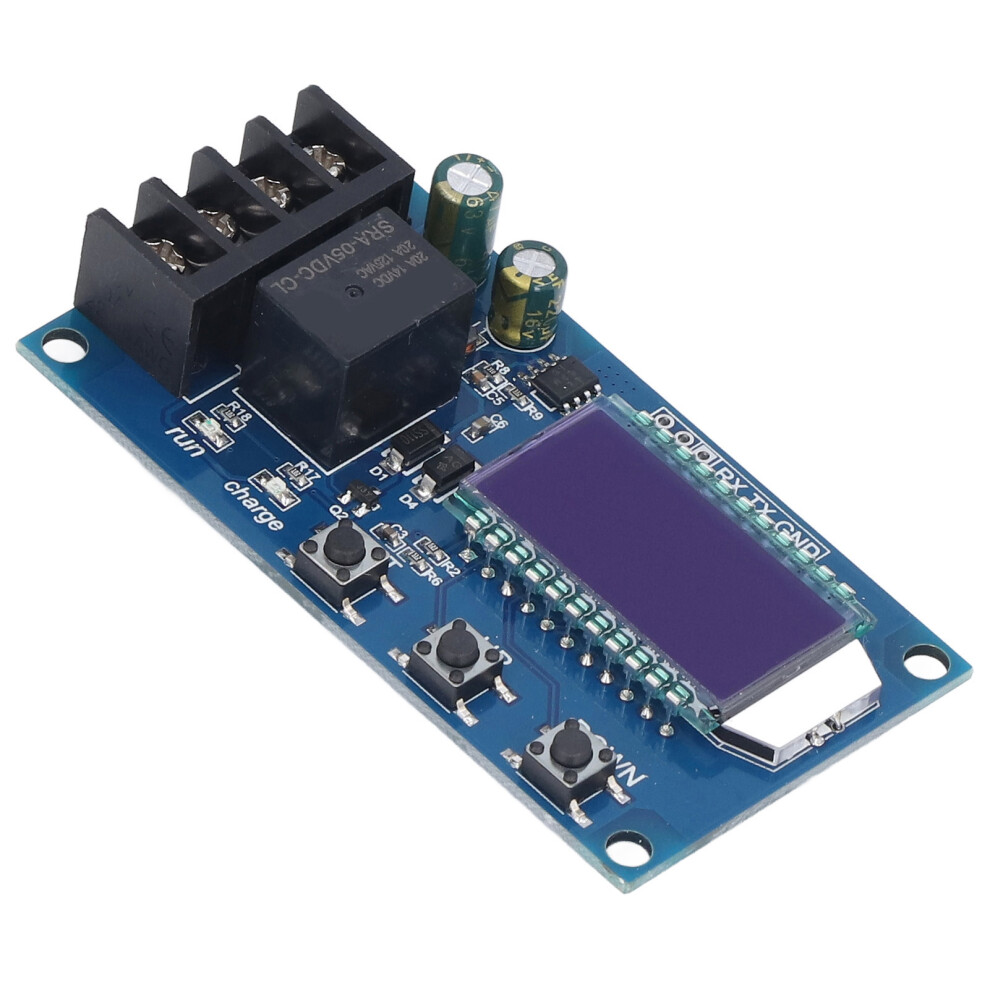

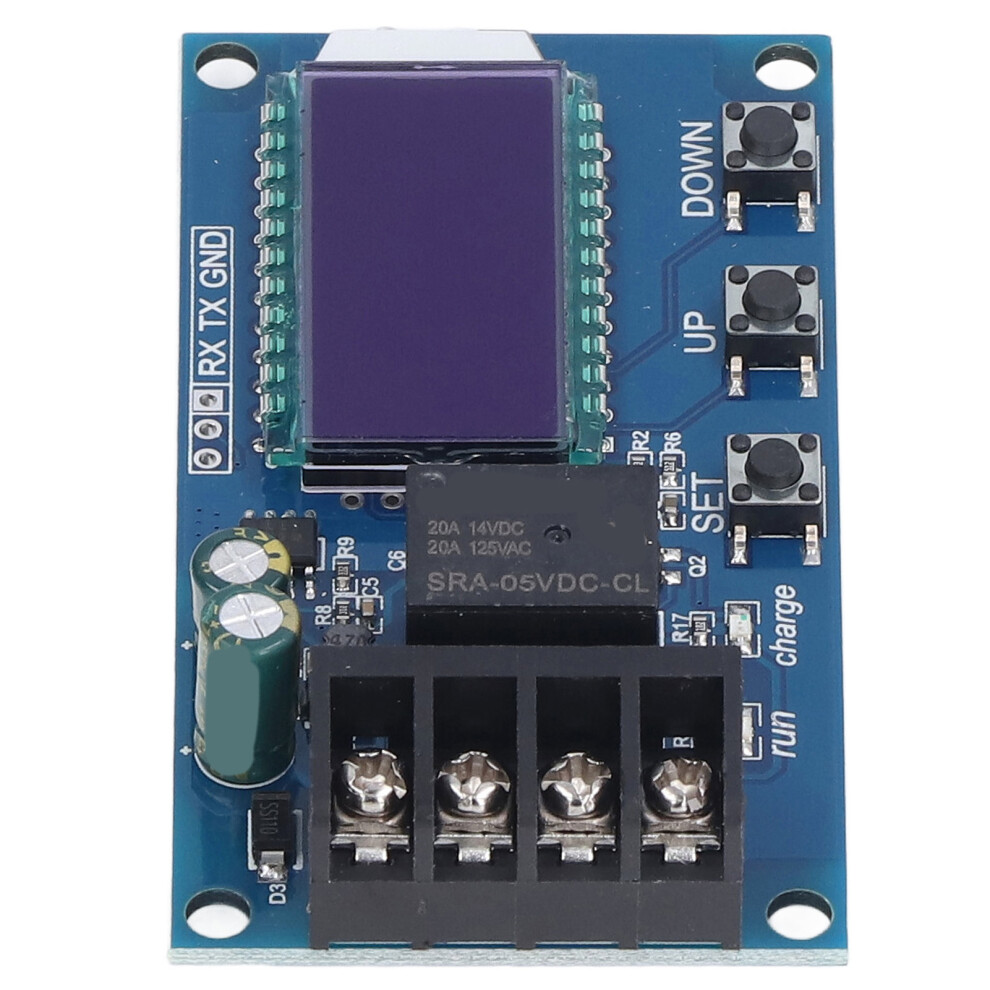

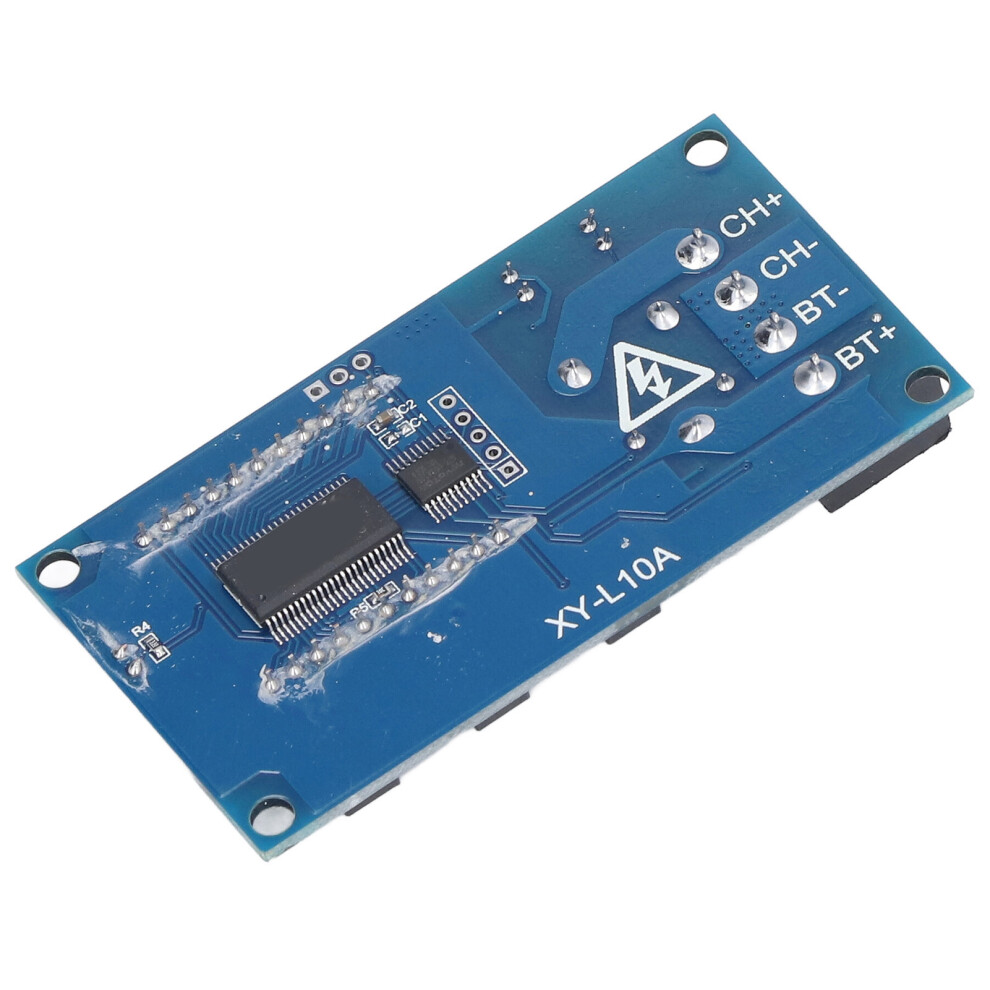

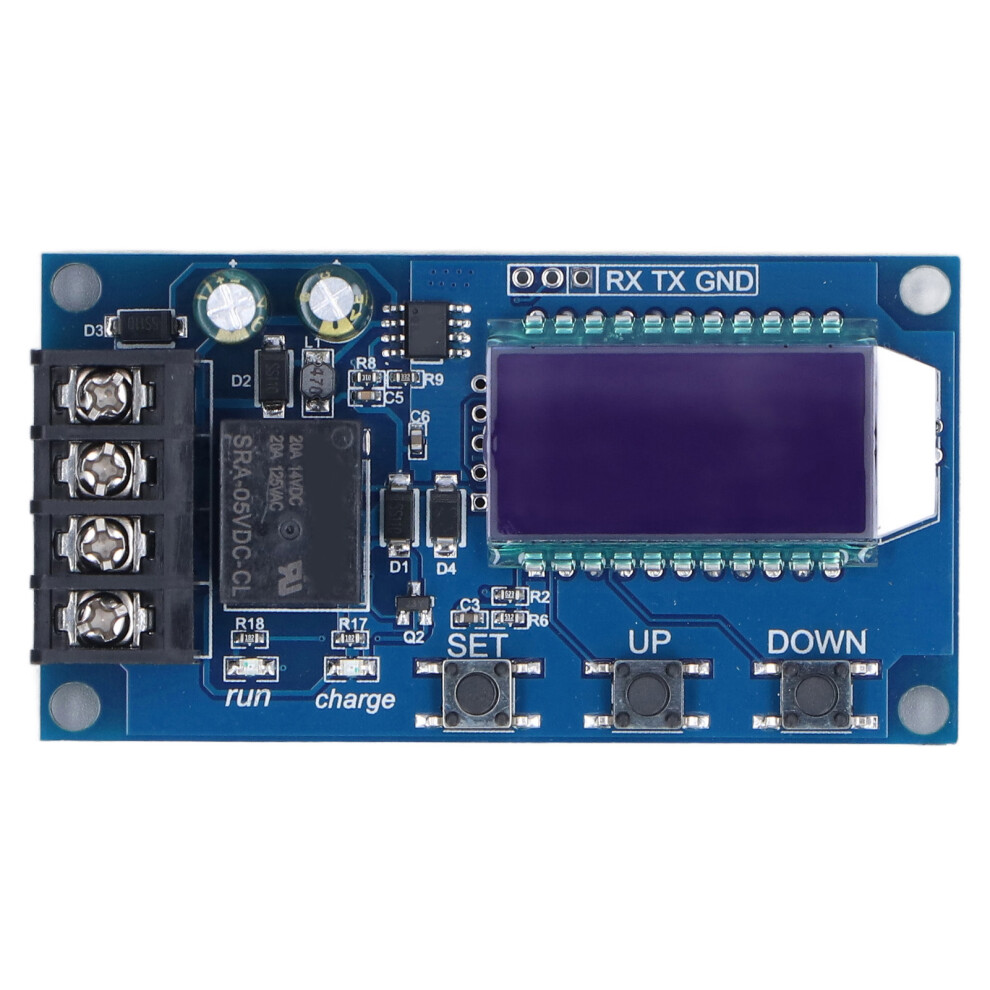

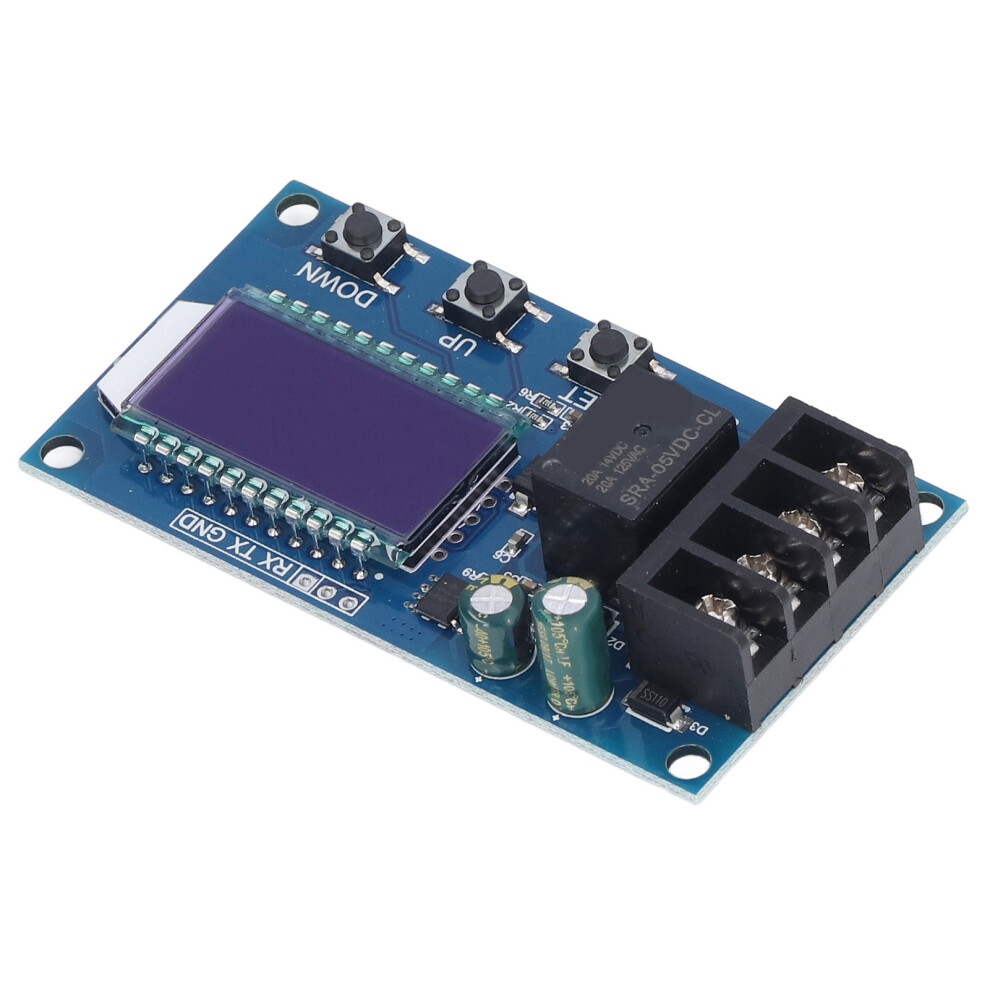

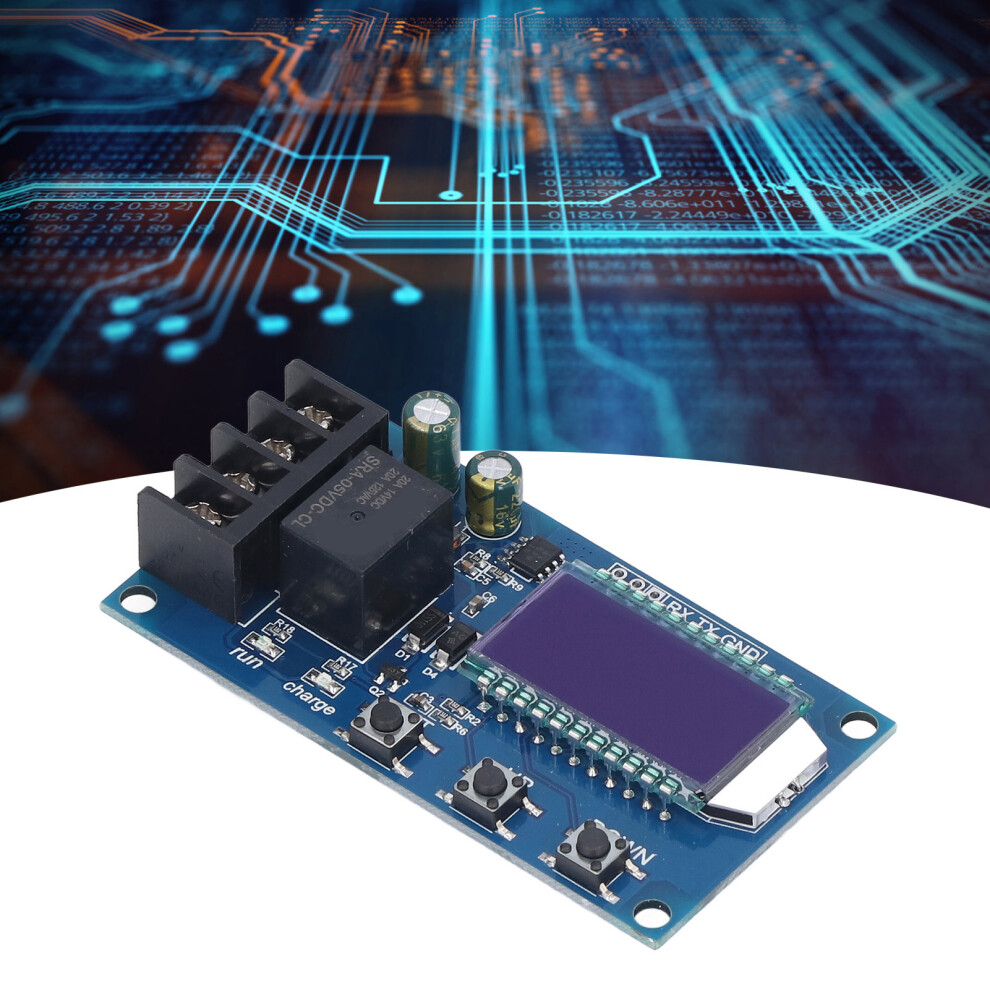

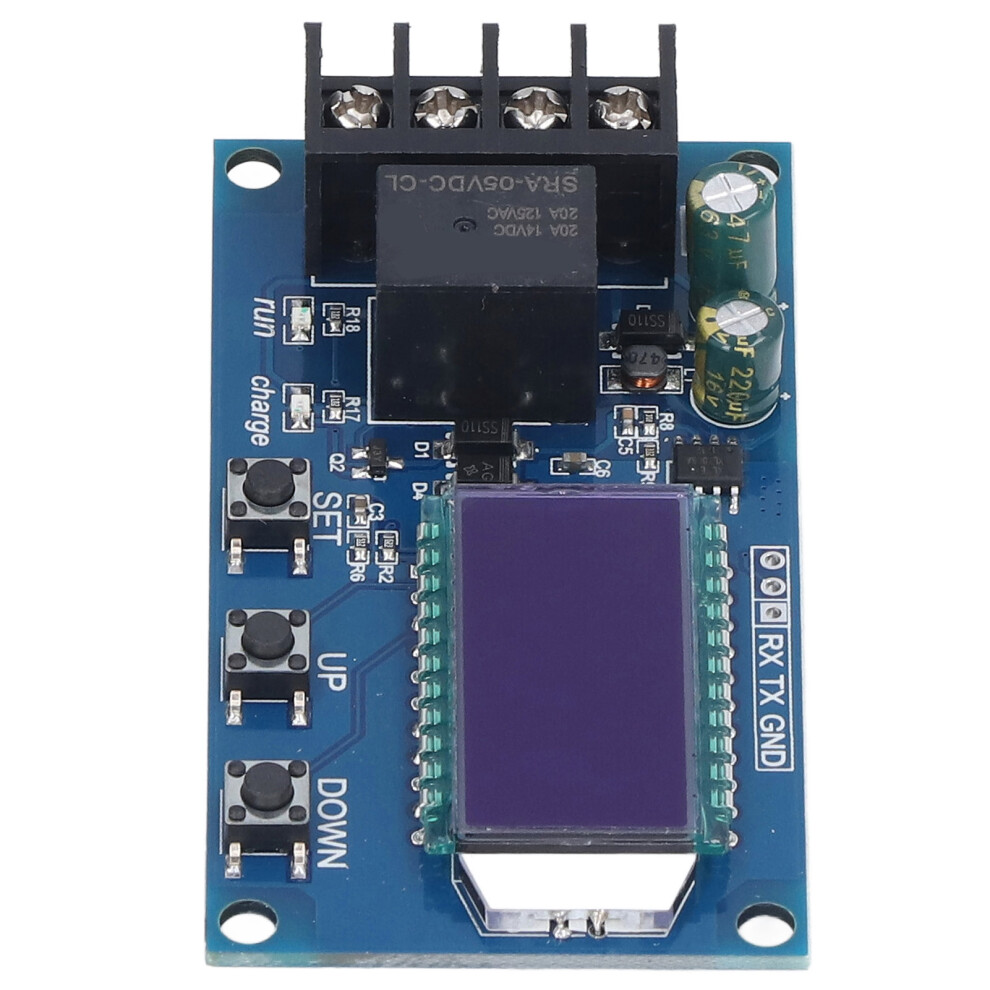

XY-L10A 10A DC6-60V Módulo de control de carga de litio

Descripción de XY-L10A 10A DC6-60V Módulo de control de carga de litio

Módulo de control de carga de batería de litio, PCB, interruptor digital de protección contra sobrecarga, DC6‑60V
Tipo de artículo: Módulo de control de carga de batería de litio
Material: PCB
Modelo: XY-L10A
Corriente de control: 10A
Precisión de control: 0.1V
Tipo de salida: Salida directa
Ámbito de aplicación: Varias baterías de litio
1. Descripción de la función
1. Función de control automático de carga:
2. Función de control del tiempo de carga:
¿Cómo activar la función de control de tiempo?
Después de entrar en la configuración de parámetros, si el parámetro OP no está establecido en 0, la función de control de tiempo se habilita. Los parámetros por defecto de OP son: --: --h, y la función de control de tiempo no está habilitada por defecto
Nota: Formato de tiempo: 00:59 (00 representa horas, 59 representa minutos). El tiempo más largo es 99:59, que equivale a 100 horas.
3. Función de carga de datos y configuración de parámetros por puerto serie:
(nivel TTL)
UART: 115200,8,1

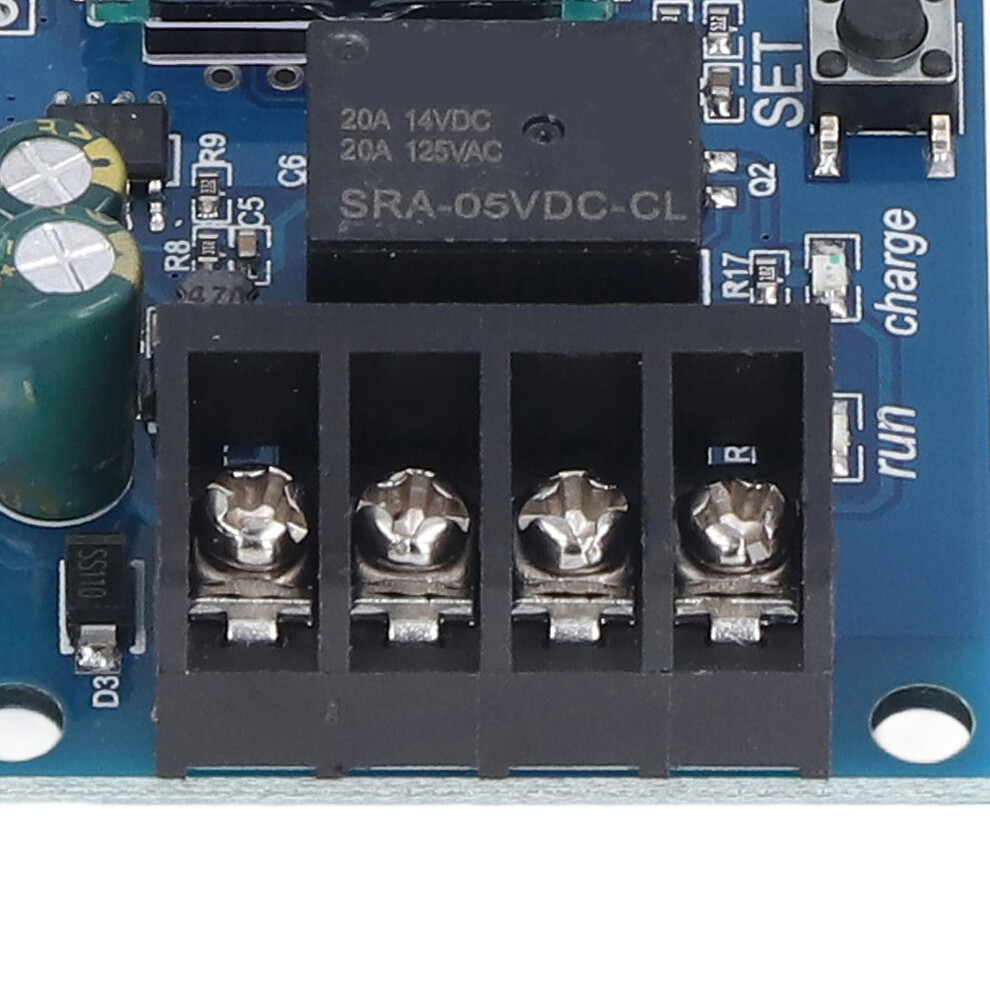

Encendido: Se activa la habilitación del relé
Apagado: El relé se desactiva
Iniciar: Inicia la función de reporte de datos
Detener: Detiene la función de reporte de datos
Leer: Obtiene los parámetros del sistema
XX: XX: Establece el tiempo de carga; 00:00 desactiva la función de control del tiempo de carga
Cómo hacerlo:
Ajustes de parámetros:
a. Mantenga pulsado el botón SET para entrar en la interfaz de configuración de parámetros, y la pantalla LCD mostrará SET
b. Después de entrar en la interfaz de configuración, cambie los parámetros configurables pulsando brevemente la tecla SET
c. Después de seleccionar el parámetro, puede configurarlo mediante la tecla UP DOWN, admite pulsación corta y pulsación larga (incremento o decremento rápidos)
d. Para configurar otros parámetros, repita los pasos b y c
e. Una vez completados todos los ajustes de parámetros, mantenga pulsado el botón SET para salir y guardar

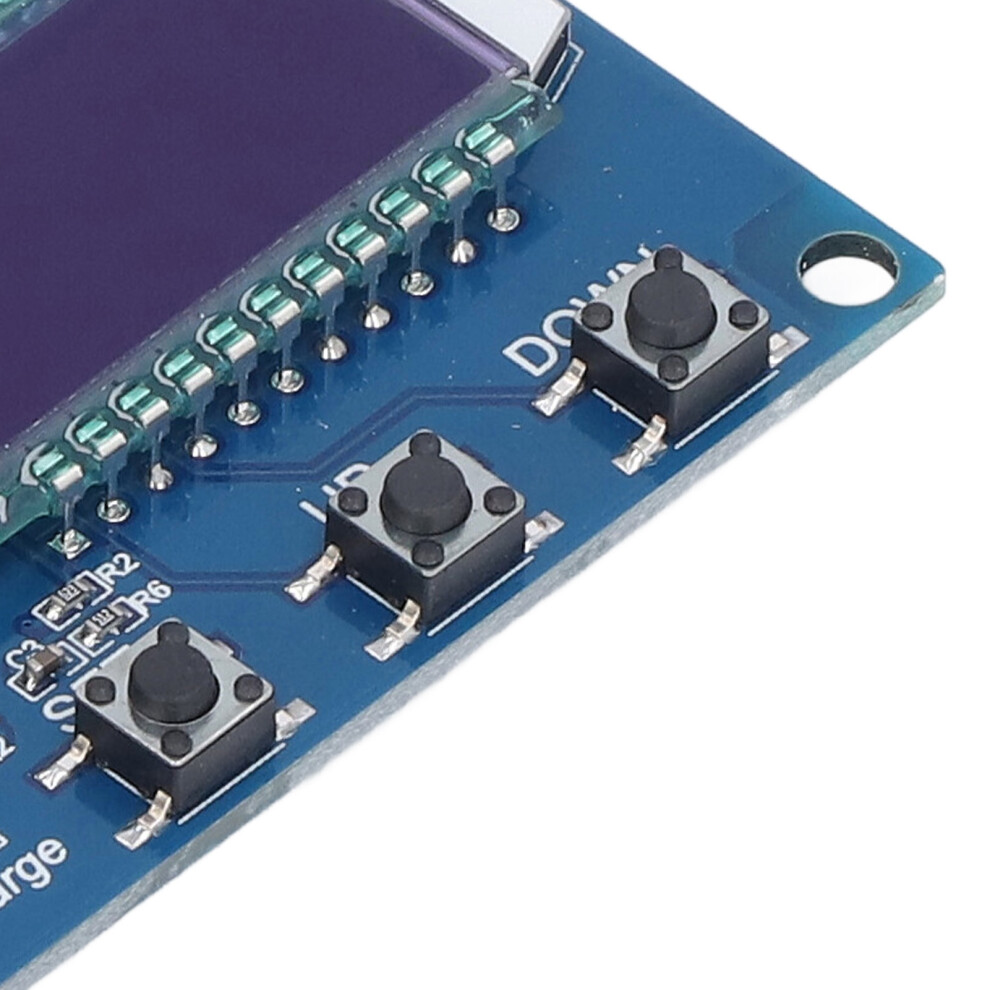

Descripción de las funciones de los botones:

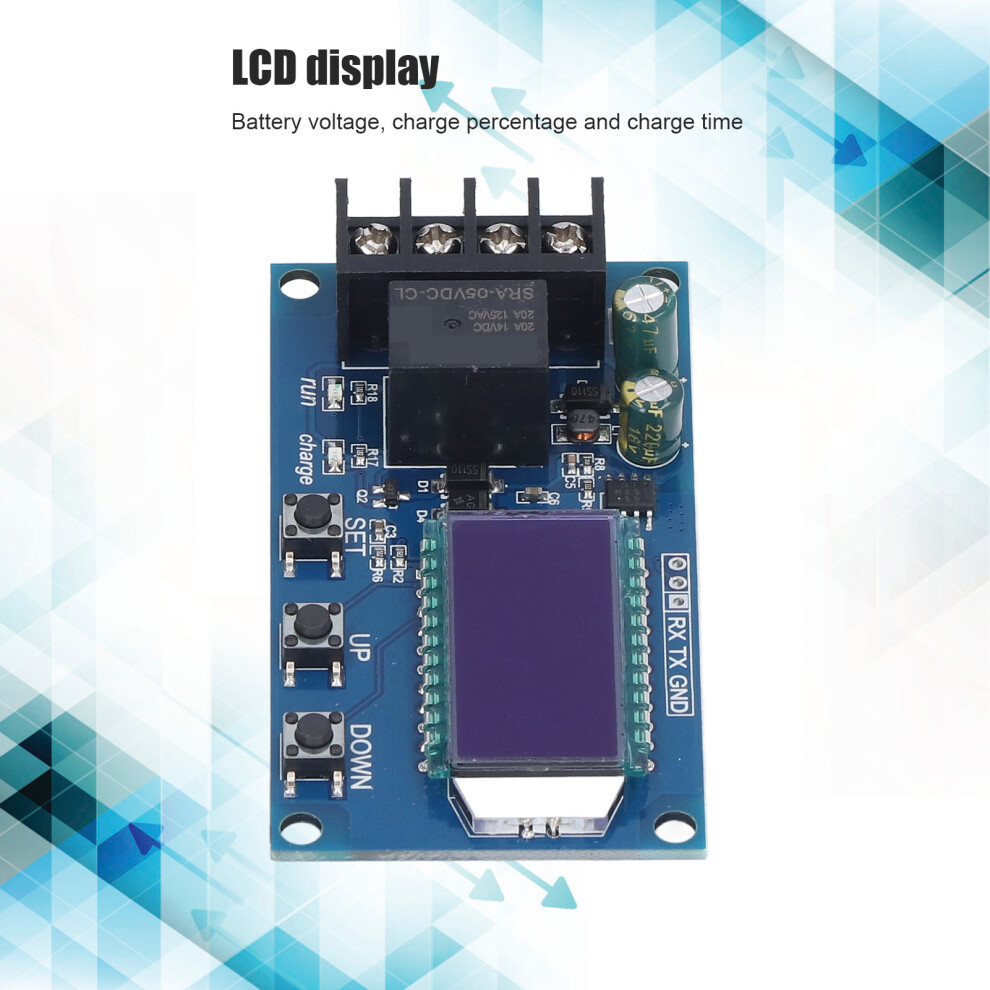

En la interfaz de ejecución (interfaz principal)
Presione brevemente el botón SET para mostrar los parámetros actualmente configurados
Presione brevemente el botón UP para cambiar para mostrar el porcentaje de carga y el tiempo de carga
Presione brevemente el botón DOWN para activar/desactivar la habilitación del relé; si la habilitación del relé está desactivada, se mostrará OFF como recordatorio, el relé está desconectado
Mantenga pulsado el botón UP para establecer el estado de la retroiluminación del LCD (l p), off: la retroiluminación permanece siempre encendida, on: la retroiluminación se apagará automáticamente después de 5-10 minutos;
Mantenga pulsado el botón SET para entrar en la configuración de parámetros.
Cálculo del porcentaje de voltaje: voltaje de la batería / (voltaje límite superior - voltaje límite inferior).
Funciones adicionales:
A. Función de registro del tiempo de carga: cuando el control del tiempo de carga no está activado, se registrará el tiempo completo una vez. Al entrar en la interfaz de visualización de tiempo, el tiempo de carga parpadeará y se mostrará, luego saldrá de la interfaz de visualización de tiempo o se borrará cuando la siguiente carga esté activada (el relé esté encendido).
C. Detección de conexión de batería: conectada a la batería, si no está conectada a la batería, el sistema mostrará nbE en la línea inferior como recordatorio.
