77 5 kHz Μονάδα ραδιοφωνικού χρόνου μονής συχνότητας με δέκτη DCF77 και κερ

77 5 kHz Μονάδα ραδιοφωνικού χρόνου μονής συχνότητας με δέκτη DCF77 και κερ Περιγραφή

Χημική ουσία υψηλής ανησυχίας : Κανένα

Προμήθειες DIY : Ηλεκτρική

επωνυμία : HpLive

Προέλευση : Ηπειρωτική Κίνα

περιγράφω:

Μονάδα δέκτη DCF με κεραία DCF συντονισμένη στον πομπό σήματος χρόνου DCF77 (για Φρανκφούρτη 77,5 kHz). Το σήμα επαγωγής της κεραίας αποστέλλεται στο για ενίσχυση, αποδιαμόρφωση και στη συνέχεια αναγνωρίζεται από το έτσι ώστε η ημερομηνία και η ώρα του κέντρου χρονισμού να είναι απολύτως συνεπείς.

Παρακάτω θα βρείτε σημαντικά διαγράμματα ρύθμισης και κυκλωμάτων.

Τεχνικές προδιαγραφές Αριθμός

προϊόντος: DCF-1060N-800

RCCM κατηγορία: DCF / 77.5KHz μονάδα

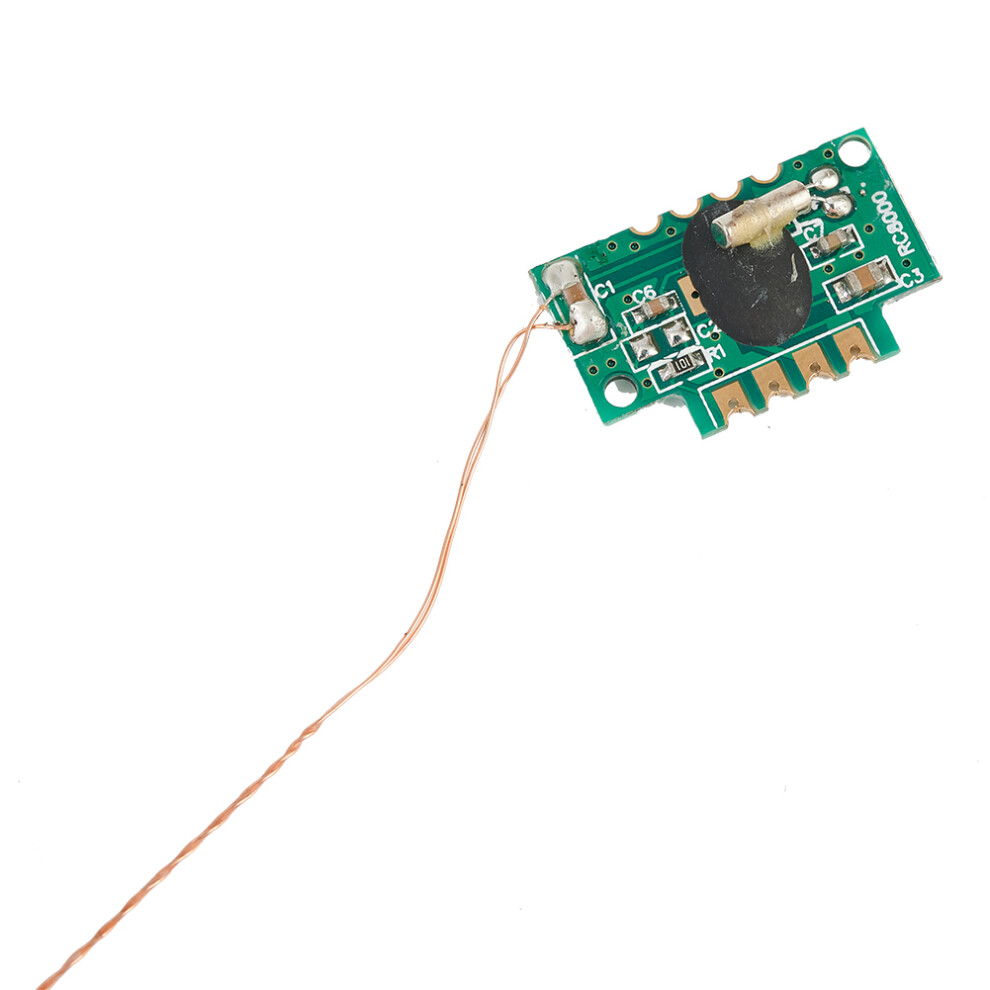

μονής συχνότητας Μέγεθος PCBA: 21.5x13.5x1.0mm / FR4

Μέγεθος κεραίας: AR10x60mm / High Q

Ονομαστική συχνότητα: 77,5KHz300Hz

Ευαισθησία: 262dB

IC λήψης: SP6007

• Τάση λειτουργίας: 1,1...3,3 V

• Κατανάλωση ρεύματος: 85 μA max

• Συχνότητα λήψης: 77,5 KHz

• Μέγεθος πλακέτας (χωρίς κεραία) ΜxΠxΥ: 22x13,5x1 mm

• Ποιότητα κεραίας: LxØ: 60x10mm

• Πεδίο παράδοσης: 1 τεμάχιο

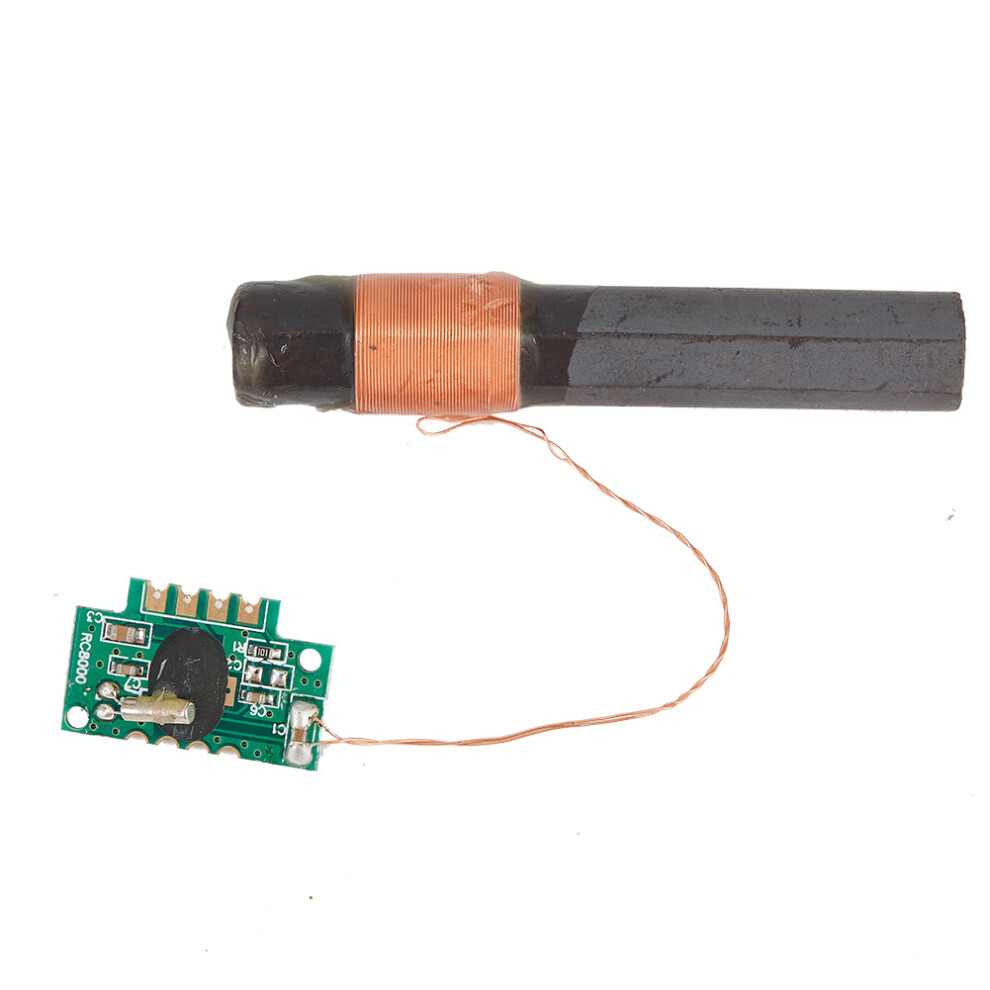

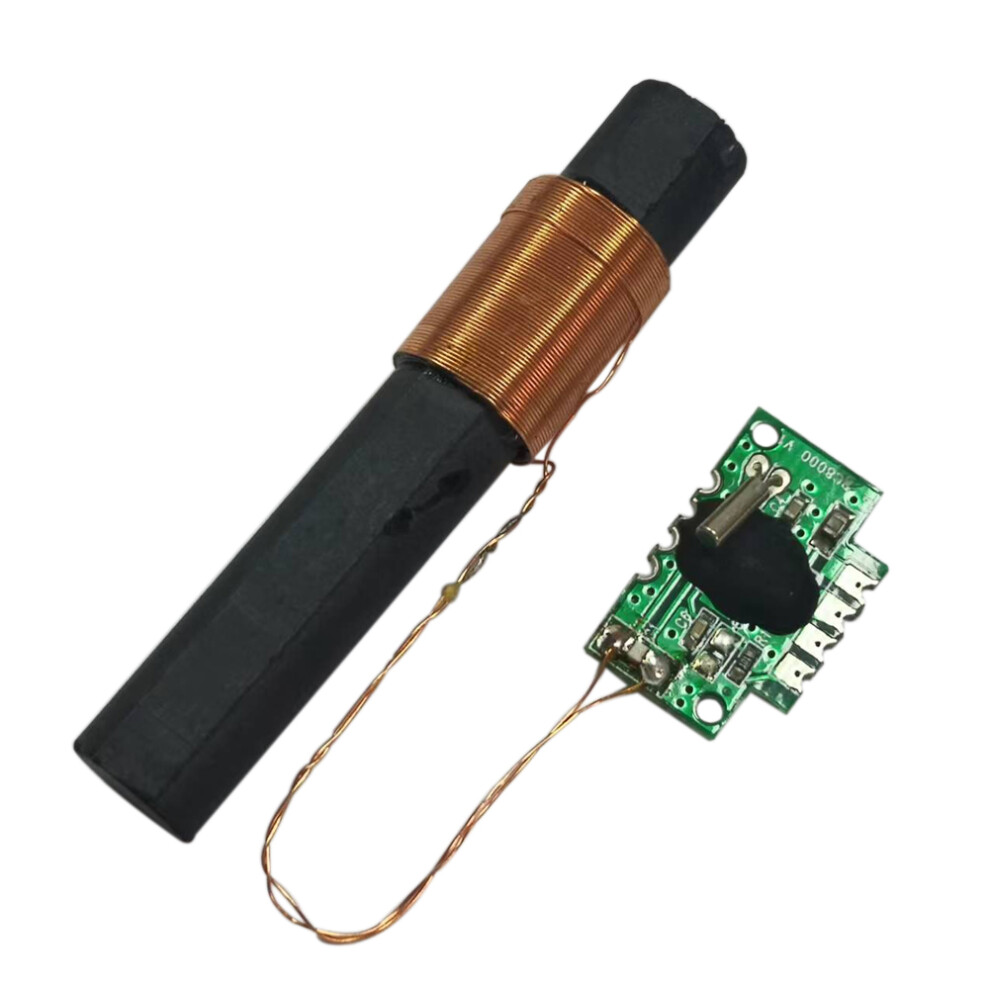

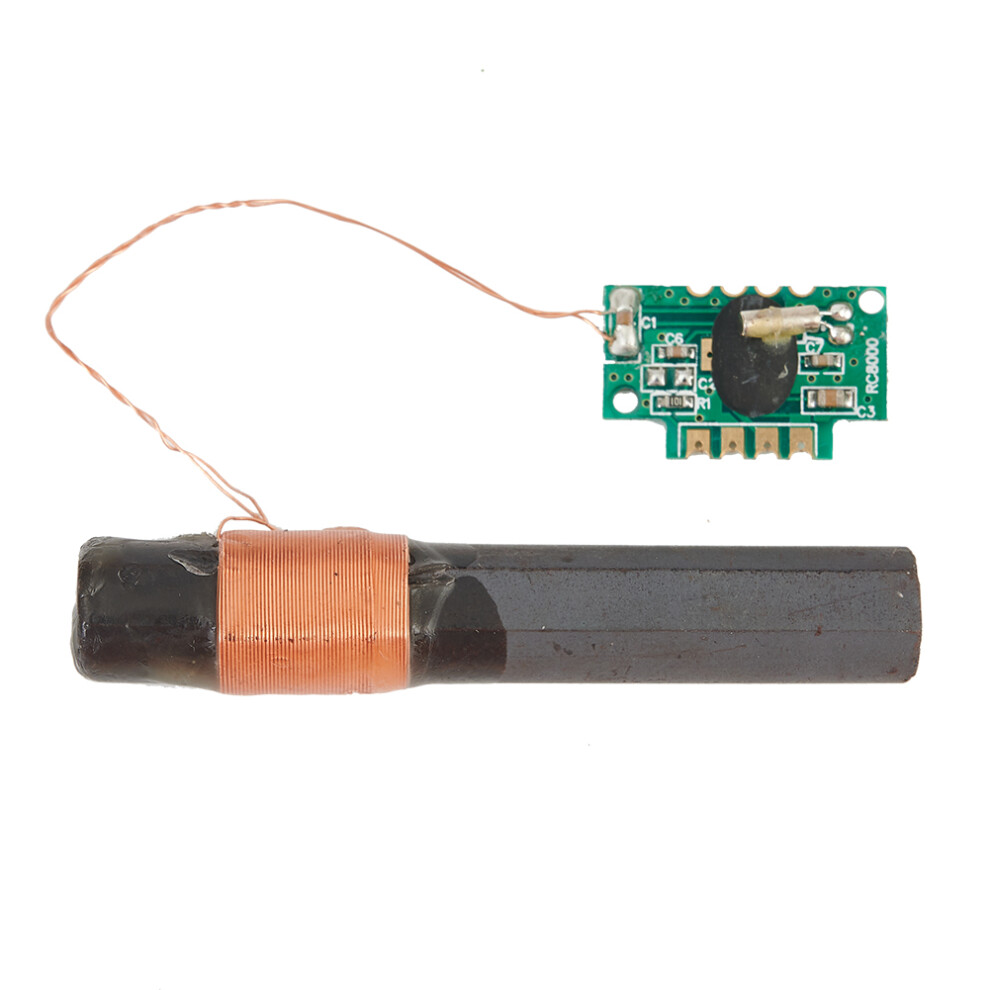

Μονάδα δέκτη DCF με κεραία

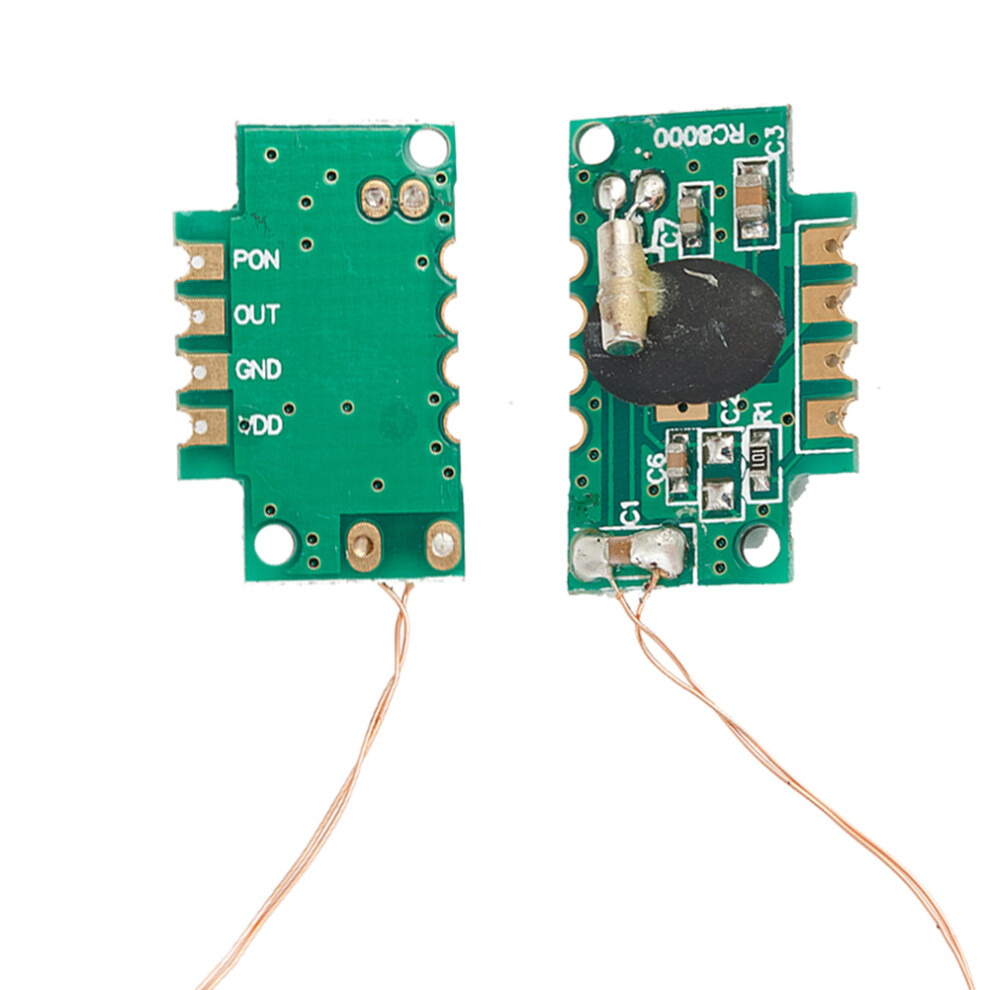

• σύνδεση:

Γείωση = Pin

Τάση λειτουργίας = Pin V

= pin T

Power On/Off = Pin P1

• Σημαντική σημείωση:

PIN P1 είναι ένας διακόπτης on/off και πρέπει να ρυθμιστεί σε λογικά χαμηλά.

Σημείωση: Οι μονάδες μονής συχνότητας δεν μπορούν να εναλλάσσονται μεταξύ διαφορετικών συχνοτήτων DCF/WVB/HBG/BPC, για τις μονάδες διπλής συχνότητας JJY μπορούν να εναλλάσσονται μεταξύ 40K/60K δύο συχνοτήτων, για να δημιουργηθεί μια συγκεκριμένη μονάδα μονής συχνότητας, μόνο μπορεί να λαμβάνει σήματα σε αυτήν τη ζώνη συχνοτήτων.

Περιλαμβάνεται πακέτο:

1*Μονάδα δέκτη
