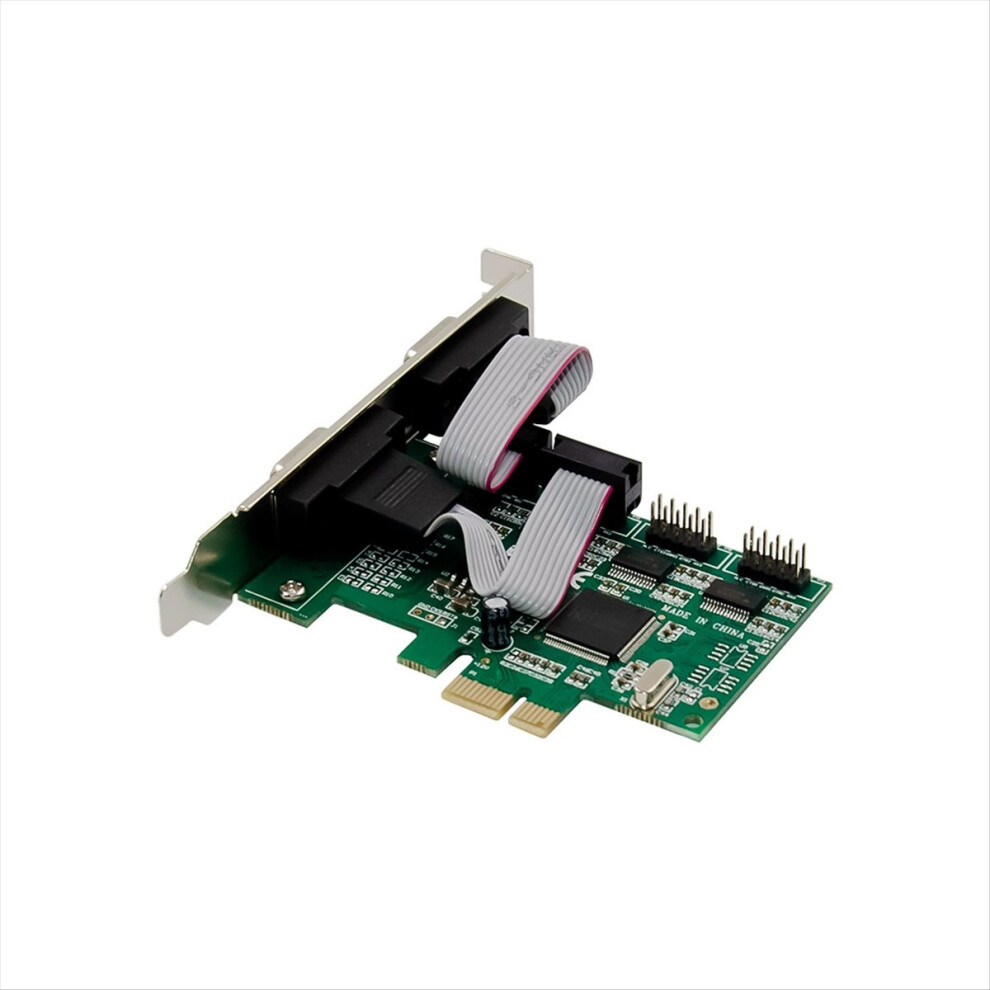

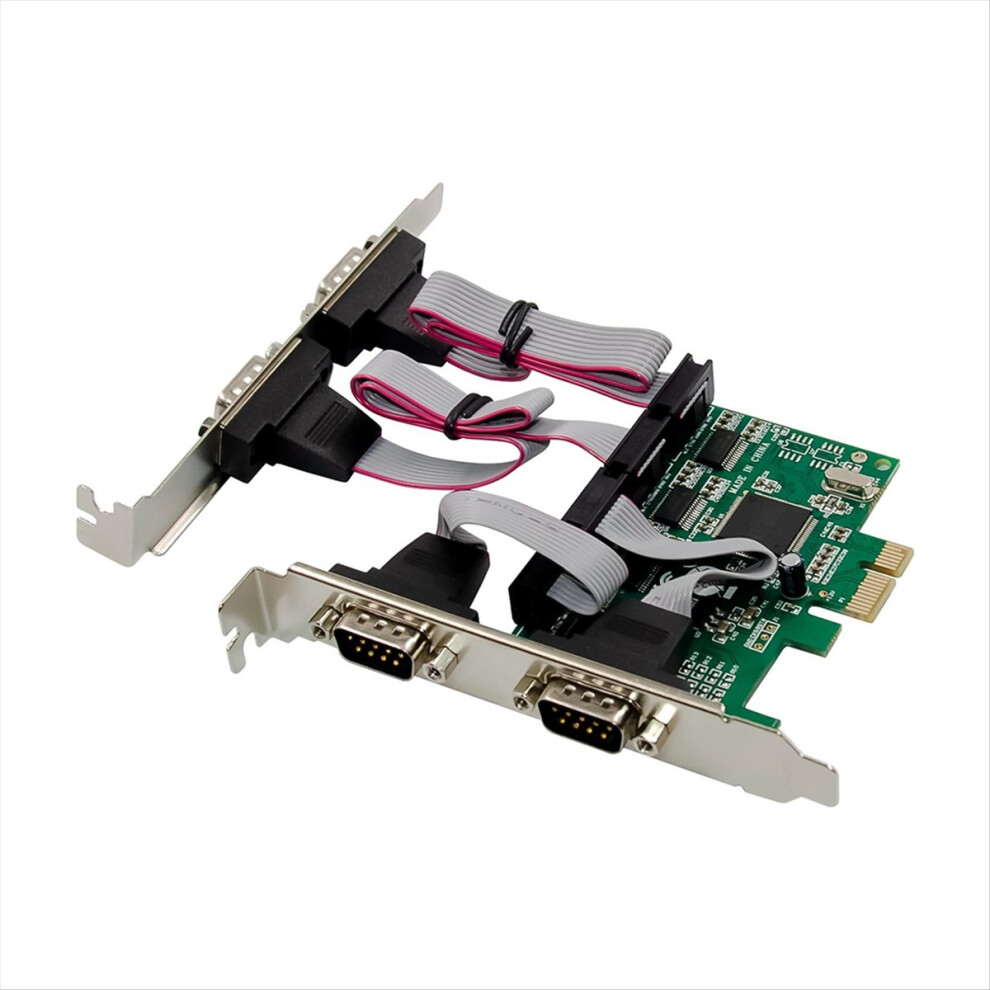

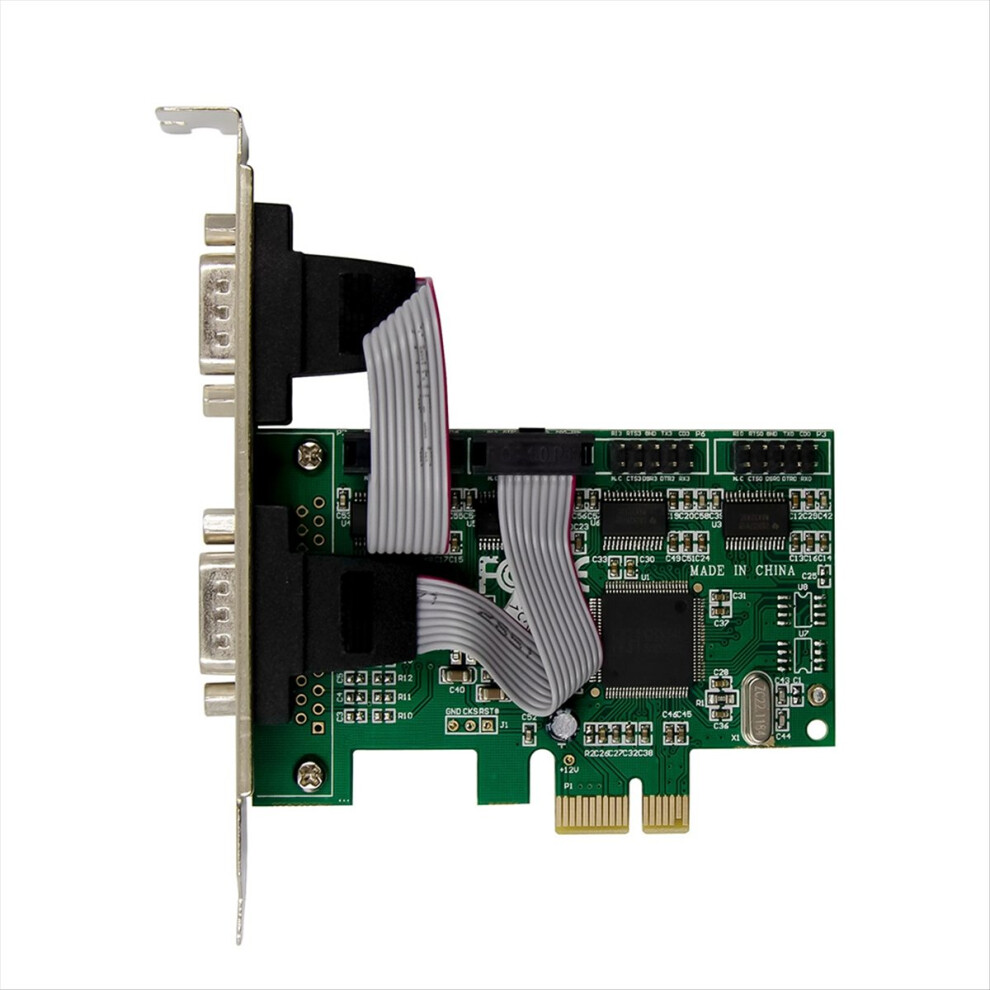

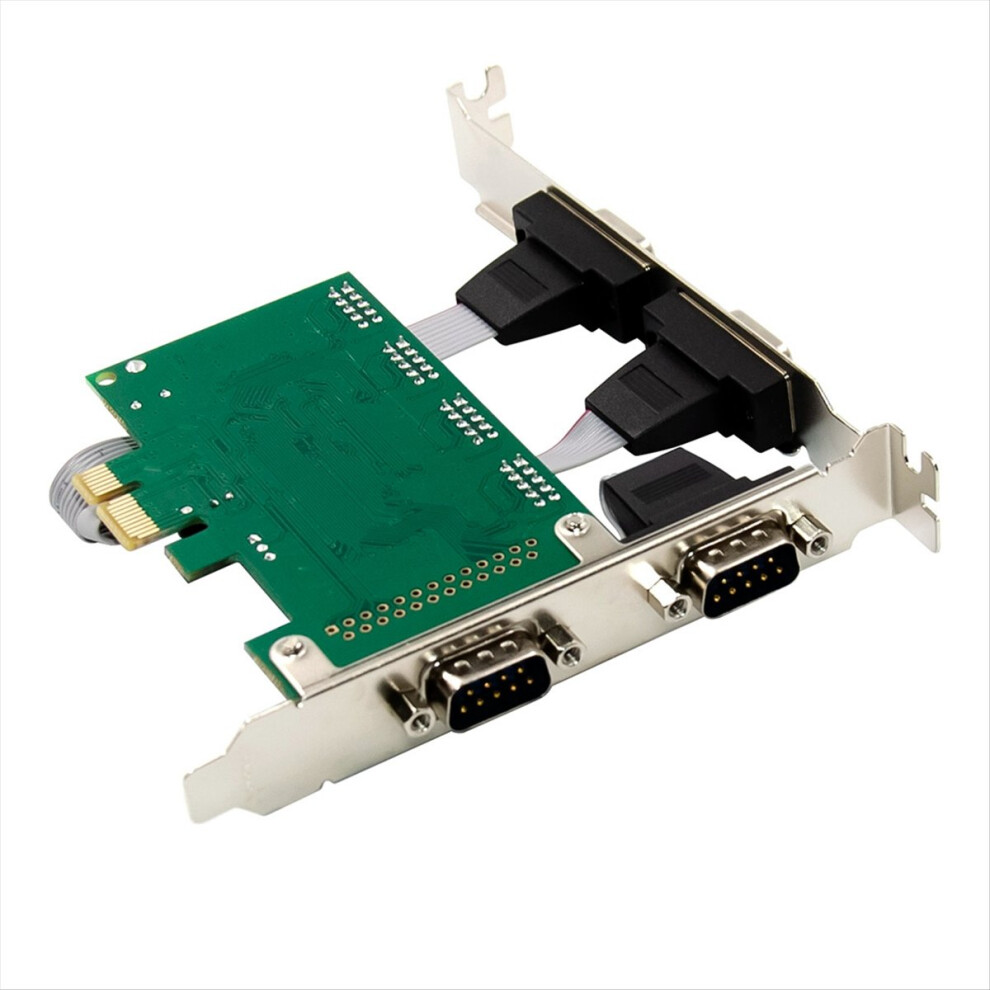

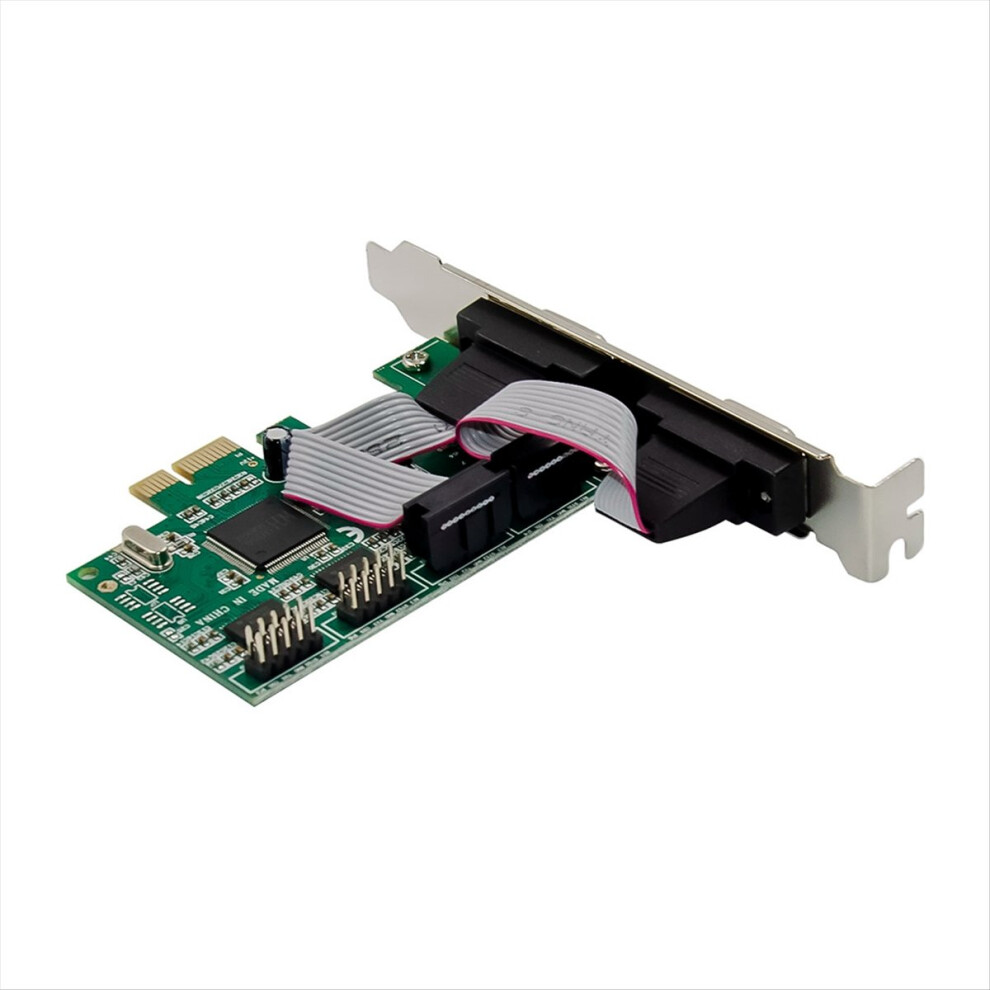

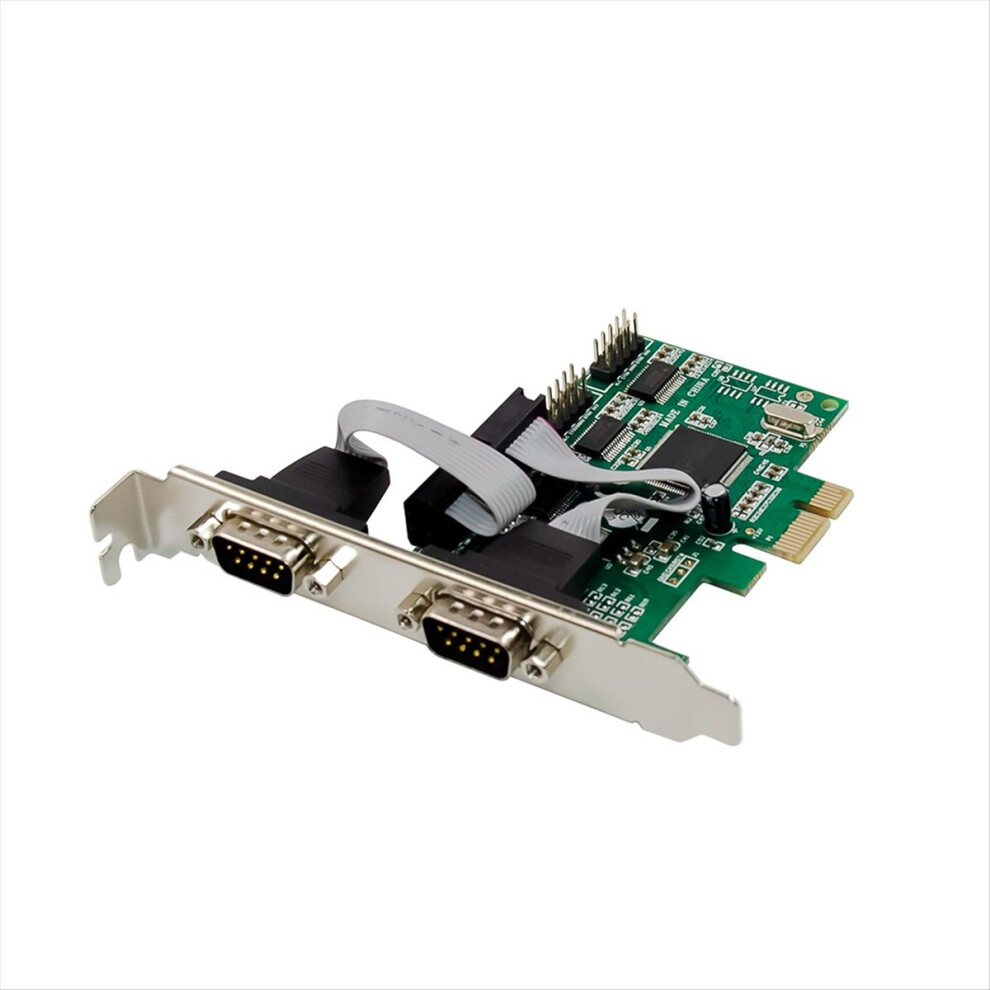

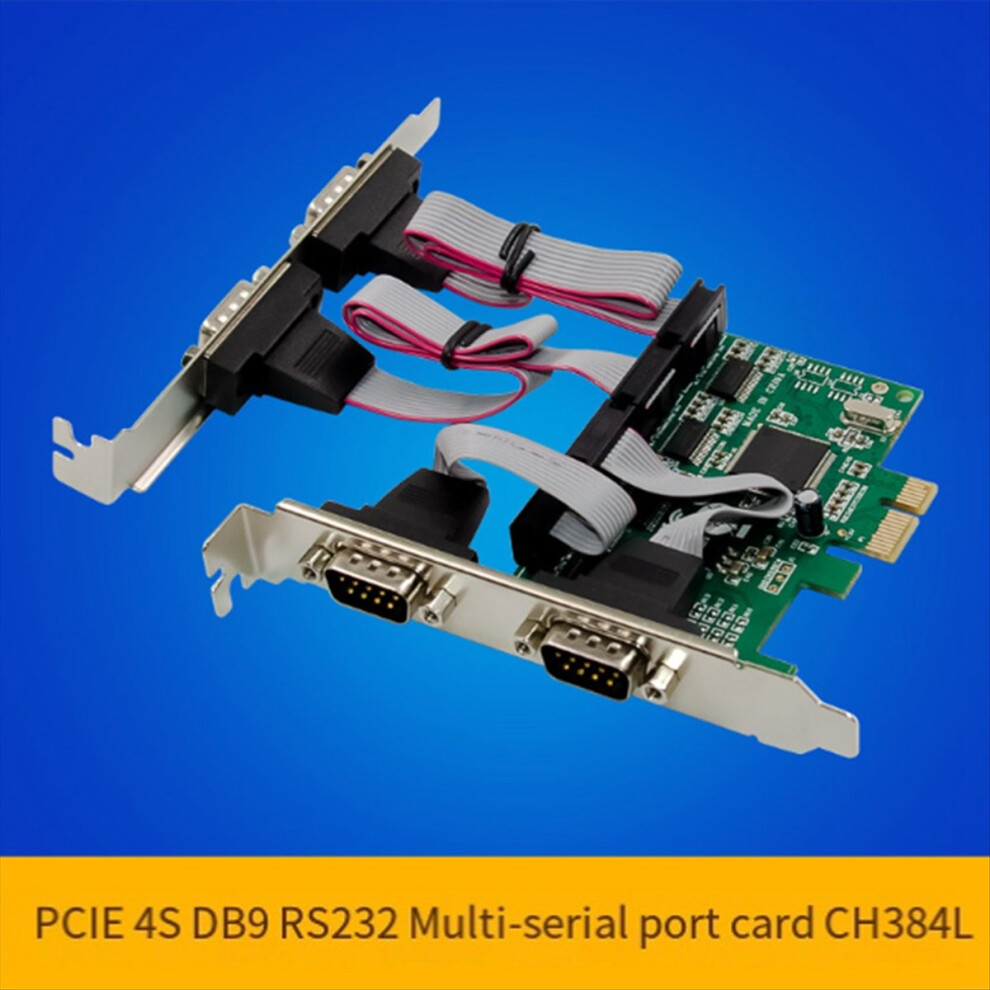

Κάρτα επέκτασης θύρας COM RS232 ST310 PCIe X1 CH384L 4S DB-9 ακίδων

Κάρτα επέκτασης θύρας COM RS232 ST310 PCIe X1 CH384L 4S DB-9 ακίδων Περιγραφή

Το CH384 είναι ένα τσιπ σειριακής θύρας τεσσάρων θυρών και θύρας εκτύπωσης για τον δίαυλο PCI-Express. Περιλαμβάνει τέσσερις ασύγχρονες σειριακές θύρες συμβατές με 16C550 ή 16C750 και μια αμφίδρομη παράλληλη θύρα με βελτιωμένη EPP/ECP. Μπορεί επίσης να επεκταθεί προσθέτοντας ένα τσιπ CH438 σε έως και 24 σειριακές θύρες.
Η ασύγχρονη σειριακή θύρα παρέχει ένα buffer FIFO 256 byte για αποστολή και λήψη, υποστηρίζει κωδικοποιητή υπερύθρων IrDA, υποστηρίζει ρυθμό baud επικοινωνίας 8Mbps και μπορεί να χρησιμοποιηθεί για επέκταση σειριακής θύρας RS232 του διαύλου PCI-E, σειριακή θύρα υψηλής ταχύτητας PCIE με αυτόματο έλεγχο ρυθμού υλικού και δικτύωση σειριακής θύρας, επικοινωνία RS485, επικοινωνία IrDA, επέκταση παράλληλης θύρας/θύρας εκτύπωσης κ.λπ.
Το ίδιο τσιπ μπορεί να διαμορφωθεί ως σειριακή θύρα τεσσάρων καναλιών + παράλληλη θύρα/θύρα εκτύπωσης ή σειριακή θύρα τεσσάρων καναλιών + εκτεταμένη πολυσειριακή θύρα του διαύλου PCI-E.
Παρέχει μια σειριακή διεπαφή κεντρικού υπολογιστή δύο καλωδίων, η οποία μπορεί να συνδεθεί σε μια σειριακή συσκευή EEPROM παρόμοια με την 24C0X για την αποθήκευση μη πτητικών δεδομένων.
Η αναγνώριση συσκευής (ID, Device ID, Class Code κ.λπ.) της πλακέτας PCIE μπορεί να οριστεί στη συσκευή EEPROM. Τάση τροφοδοσίας 3,3V, οι κύριες ακίδες εισόδου/εξόδου υποστηρίζουν τάση αντοχής 5V και λειτουργία αναστολής λειτουργίας χαμηλής κατανάλωσης σειριακής θύρας.

Σειριακή θύρα:
4 πλήρως ασύγχρονες σειριακές θύρες, συμβατές με 16C550, 16C552, 16C554 και 16C750 και βελτιωμένες
Υποστηρίζει 5, 6, 7 ή 8 bit δεδομένων και 1 ή 2 bit διακοπής
Υποστηρίζει μονό, ζυγό, χωρίς έλεγχο, κενό 0, σημαία 1 και άλλες λειτουργίες ελέγχου
Προγραμματιζόμενη ταχύτητα baud επικοινωνίας, υποστηρίζει ρυθμό baud επικοινωνίας 115200bps και έως 8Mbps
Ενσωματωμένη ενδιάμεση μνήμη FIFO 256 byte first-in-first-out, που υποστηρίζει 4 επίπεδα ενεργοποίησης FIFO
Υποστηρίζει σήματα μόντεμ MODEM,,RI,DCD,DTR,, και μπορεί να μετατραπεί σε επίπεδο RS232
/>Υποστηρίζει σήματα ελέγχου ροής υλικού και αυτόματη χειραψία και αυτόματο έλεγχο ρυθμού μετάδοσης, συμβατό με TL16C550C
Υποστηρίζει ανίχνευση σφαλμάτων πλαισίου σειριακής θύρας και ανίχνευση διαστήματος διακοπής γραμμής
Υποστηρίζει σειριακή επικοινωνία πλήρους αμφίδρομης και ημιαμφίδρομης επικοινωνίας
Η σειριακή θύρα 0 διαθέτει ενσωματωμένο κωδικοποιητή υπερύθρων SIR και υποστηρίζει επικοινωνία υπερύθρων IrDA με ρυθμό baud από 2400bps έως 115200bps
Υποστηρίζει εξωτερικό τσιπ CH438 για επέκταση 8 έως 24 ασύγχρονων σειριακών θυρών, πραγματοποιώντας οκτώ σειριακές θύρες PCIE και είκοσι οκτώ σειριακές θύρες PCIE.
:Για 98SE/ME/NT 4.0/2000/XP/Vista/Server2003/Win 7, για Linux
Σημείωση: Διαφορετικές παρτίδες ενδέχεται να έχουν διαφορές στην εμφάνιση, το χρώμα και τους τυπωμένους χαρακτήρες του προϊόντος, οι οποίες δεν επηρεάζουν τη χρήση
Χρώμα: Όπως φαίνεται
Υλικό: PCB

Περιεχόμενα συσκευασίας:
1 * Κάρτα πολλαπλών σειρών PCI-E CH384L
1 * Πρόγραμμα οδήγησης CD

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, δεν περιλαμβάνονται άλλα προϊόντα.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές απεικονίσεις ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
