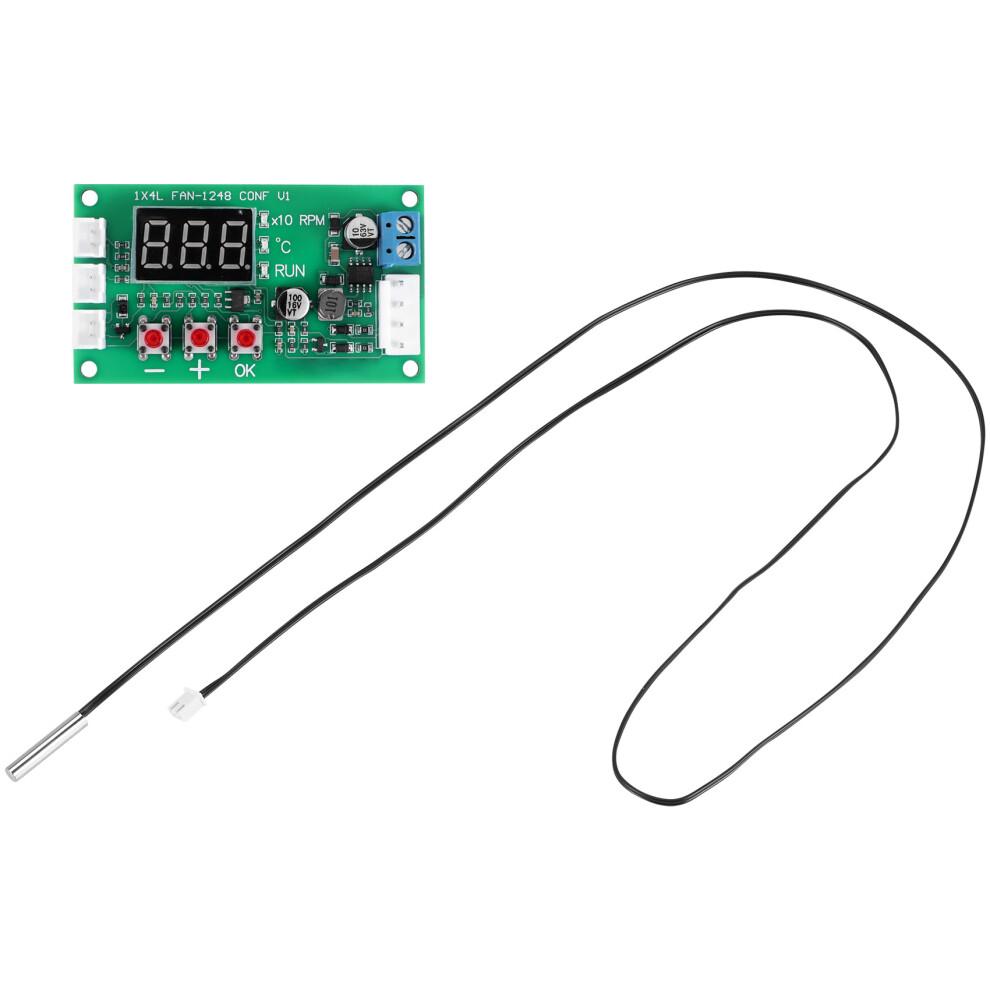

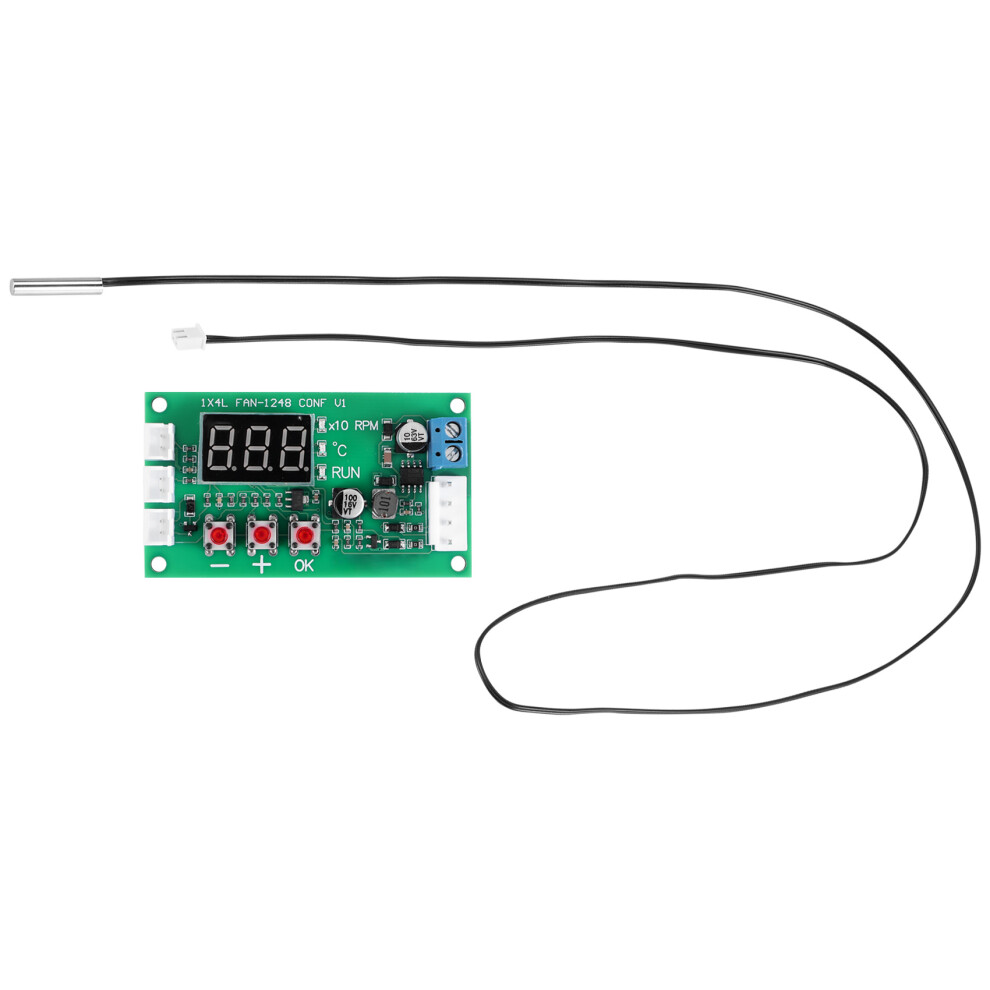

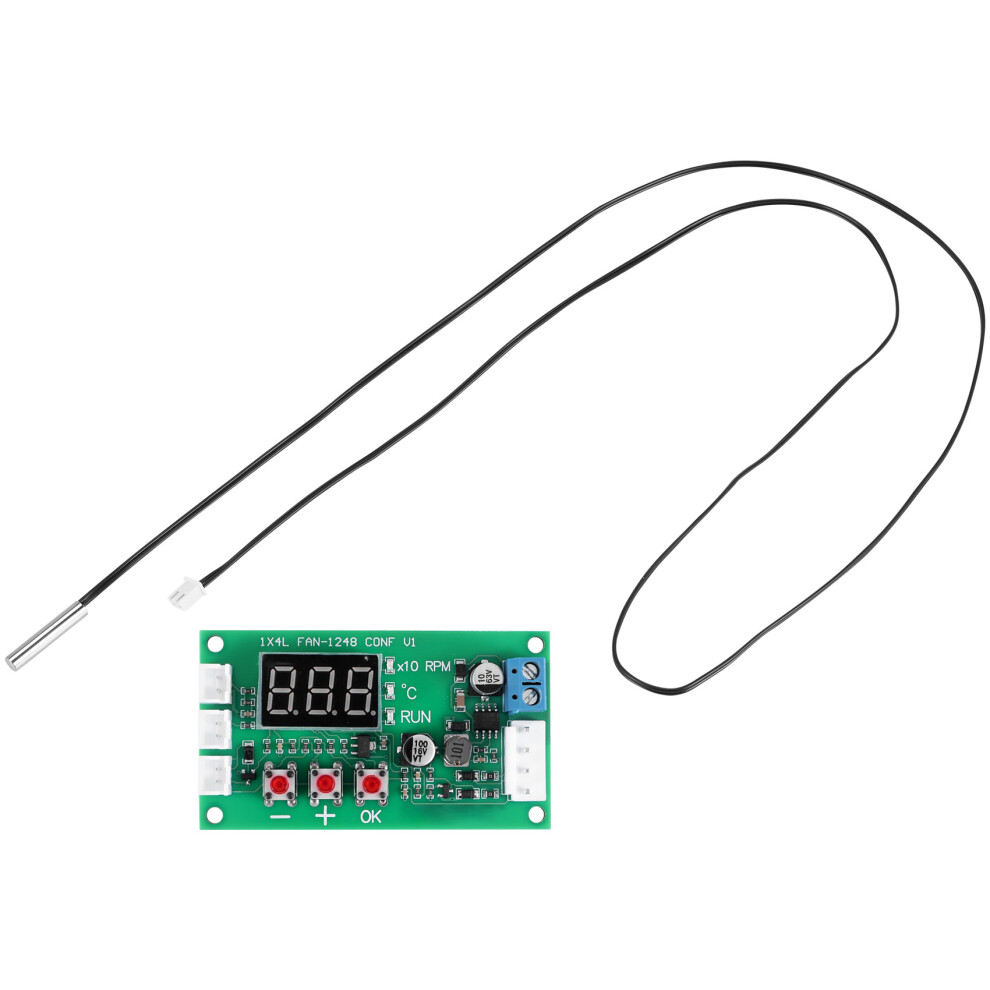

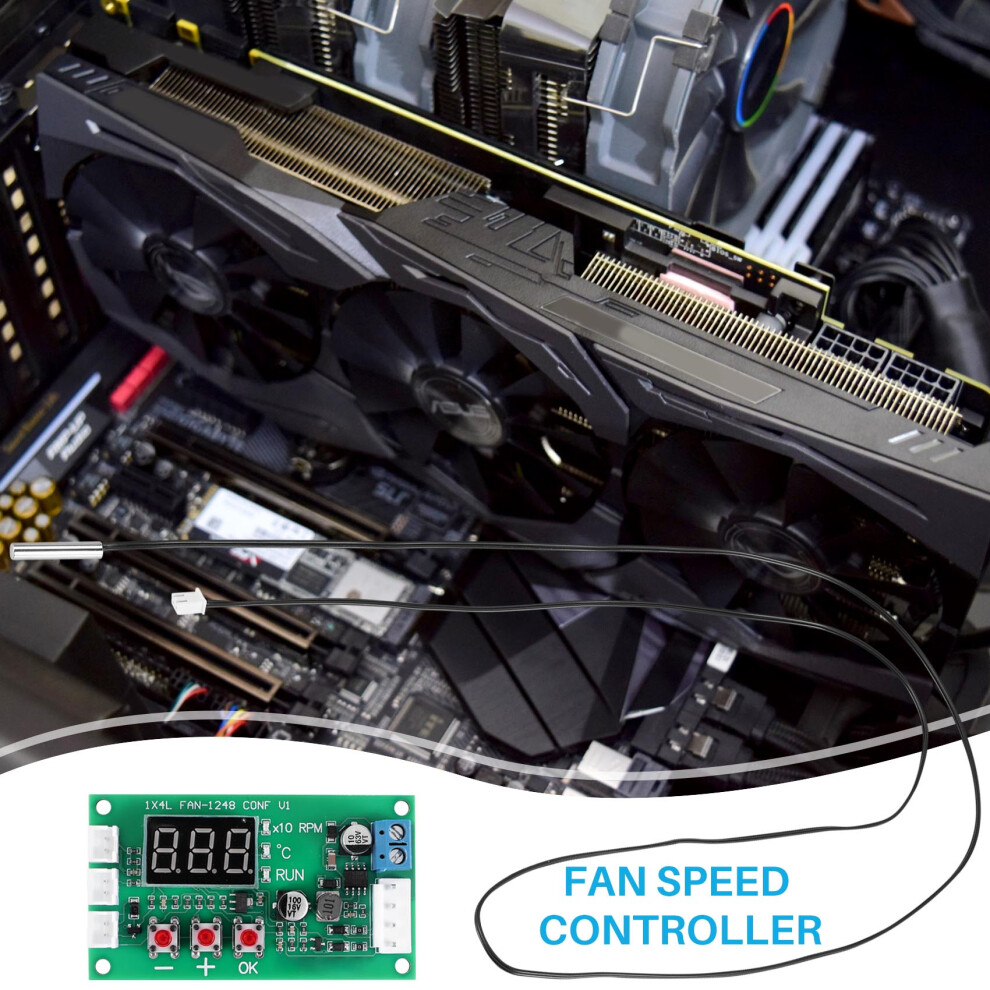

DC 12V 24V 48V 5A 2 3 4 Wire PWM κινητήρας Έλεγχος θερμοκρασίας ταχύτητας ανεμιστήρα

DC 12V 24V 48V 5A 2 3 4 Wire PWM κινητήρας Έλεγχος θερμοκρασίας ταχύτητας ανεμιστήρα Περιγραφή

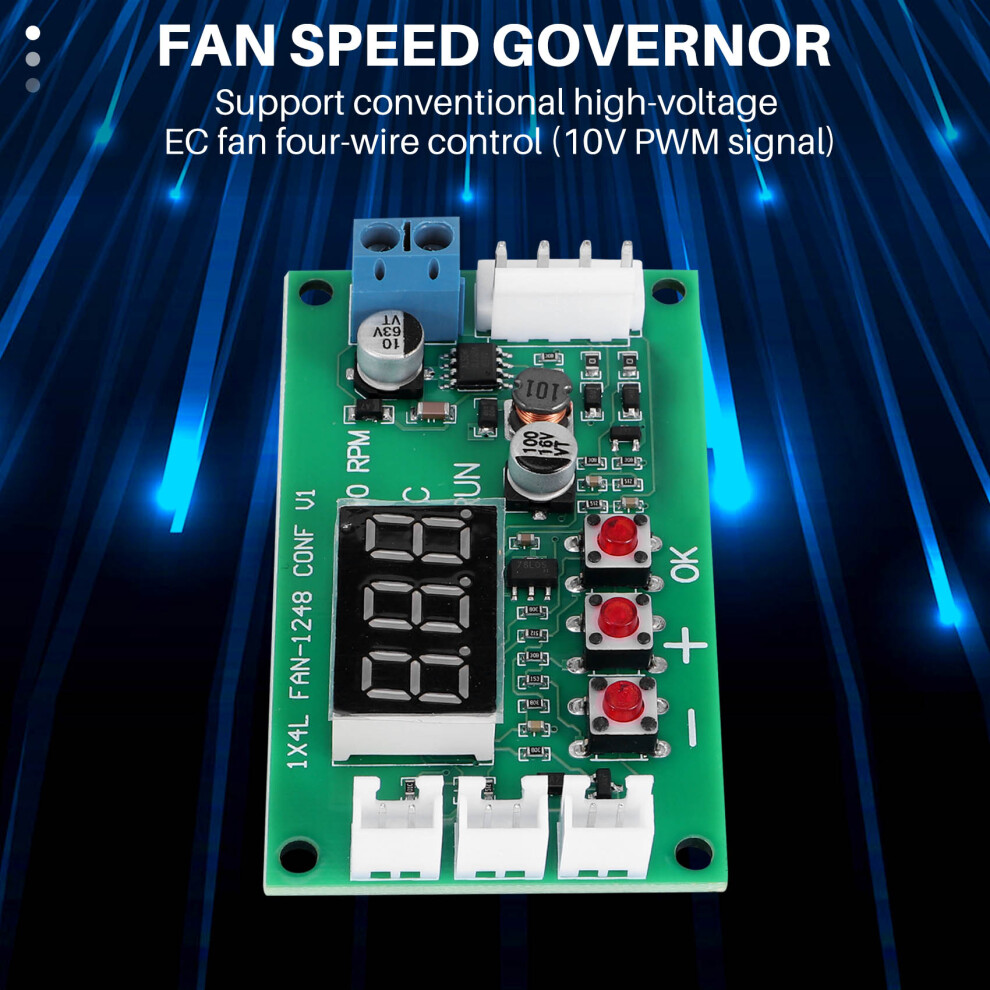

Ρυθμιστής ελέγχου θερμοκρασίας ανεμιστήρα PWM τεσσάρων καλωδίων με σήμα ελέγχου 10 V, υποστήριξη κοινού ανεμιστήρα τεσσάρων συρμάτων.

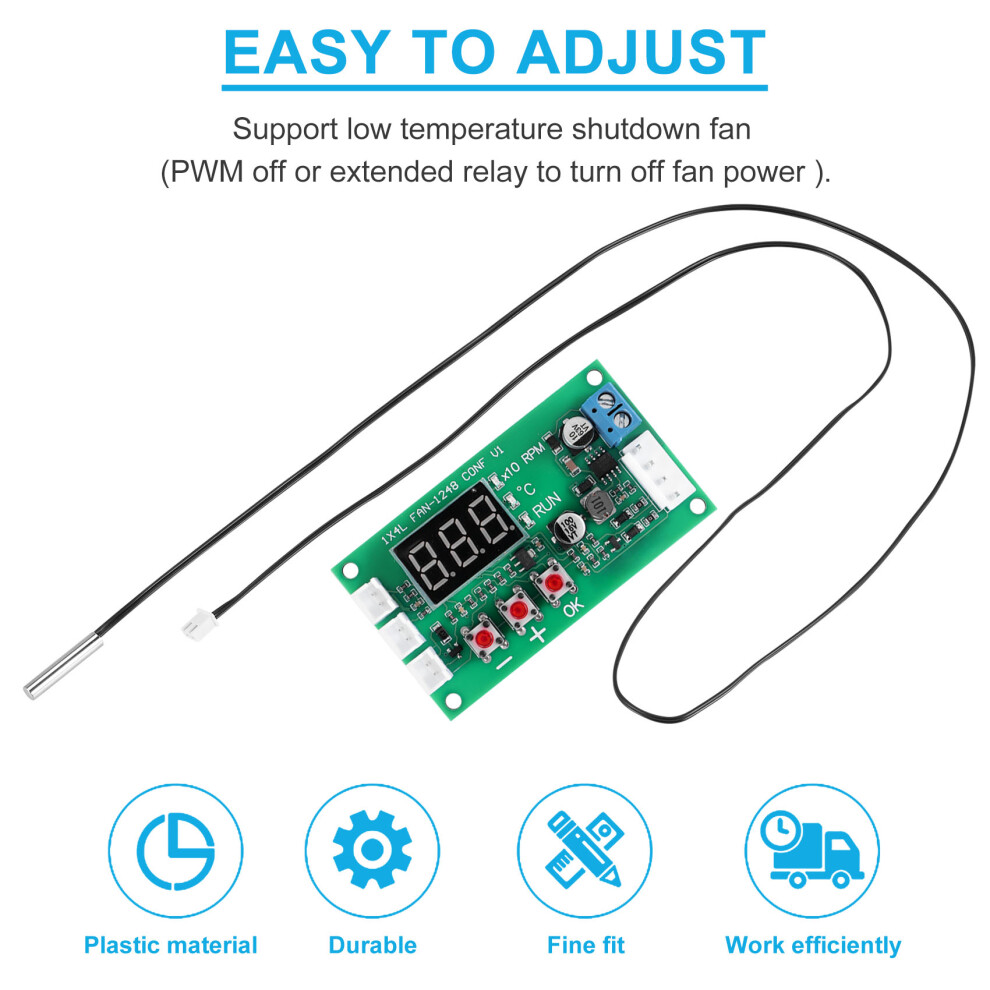

Υποστήριξη συμβατικού ελέγχου τεσσάρων καλωδίων ανεμιστήρα EC υψηλής τάσης (σήμα 10V PWM), υποστήριξη ανεμιστήρα διακοπής λειτουργίας χαμηλής θερμοκρασίας (PWM απενεργοποιημένο ή εκτεταμένο ρελέ για απενεργοποίηση της τροφοδοσίας του ανεμιστήρα ).
Λειτουργία ευρείας τάσης DC11-55V; Υποστηρίζει ρυθμίσεις συχνότητας 2,5KHZ και 20KHZ. Υποστηρίζει ανεμιστήρες κατά του χρονισμού.

Τάση τροφοδοσίας: DC11-55V (τάση λειτουργίας κυκλώματος)

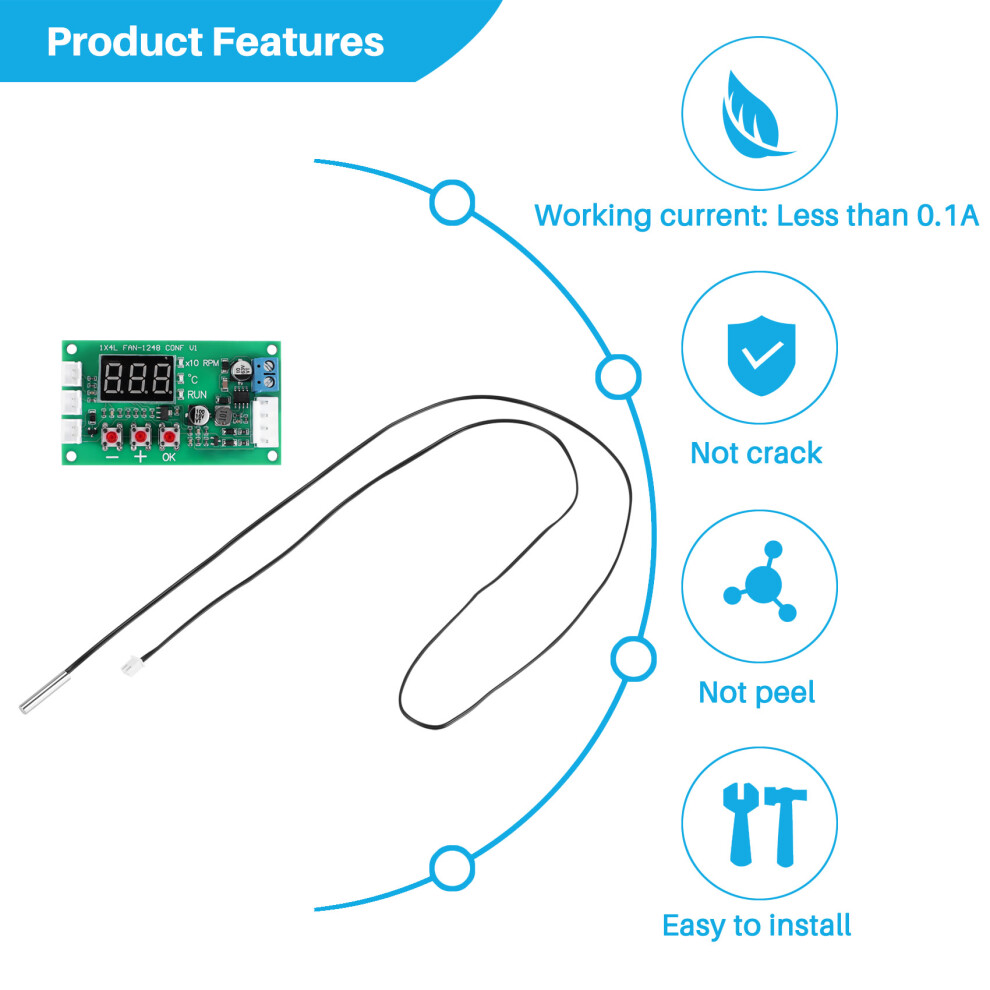

Ρεύμα λειτουργίας: Λιγότερο από 0,1A
Ρεύμα ανεμιστήρα: Λιγότερο από 5Α (ενεργό- Ικανότητα αντοχής της υποδοχής πλακέτας, εάν χρειάζεται να ελέγξετε υψηλότερη ισχύ, χρειάζεται μόνο να πάρετε το καλώδιο τροφοδοσίας ξεχωριστά)
Εύρος PWM: 5-100 ή 0 (% συν ή πλην 0,3%)
Συχνότητα PWM: 20KHz ή 2,5KHz (2%)
πλάτος σήματος PWM: 10,5V (χωρίς φορτίο)
Εύρος μέτρησης θερμοκρασίας : -9,9-99,9 C
Σφάλμα μέτρησης θερμοκρασίας: σφάλμα εντός 0-50 C είναι μικρότερο από 1,2 C, άλλο σφάλμα εύρους είναι μικρότερο από 2 C
Εισαγωγή διεπαφής:
Βύσμα τροφοδοσίας (μπλε βιδωτός ακροδέκτης): Η κύρια διεπαφή εισόδου ισχύος τροφοδοτεί την πλακέτα ελέγχου και τον ανεμιστήρα.
Διασύνδεση ανεμιστήρα (λευκή υποδοχή VH3.96-4P): διεπαφή εξόδου ανεμιστήρα, ανατρέξτε στην εικόνα για τη σειρά γραμμών.
Διεπαφή αισθητήρα θερμοκρασίας: Παράμετρος ανιχνευτή σύνδεσης 10K B=3950.
Θύρα σήματος συναγερμού (WORK): Εξάγει υψηλό επίπεδο κατά την κανονική λειτουργία και εξάγει χαμηλό επίπεδο όταν ο ανεμιστήρας δεν είναι κανονικός.
Διεπαφή ρελέ ( RELAY): Μια διεπαφή επέκτασης που οδηγεί ένα ρελέ 9V ή 12V που μπορεί να χρησιμοποιηθεί για τον έλεγχο της γραμμής τροφοδοσίας του ανεμιστήρα. Όταν σταματήσει ο έλεγχος ανεμιστήρα, το ρελέ αποσυνδέεται.
Υλικό:πλαστικό
χρώμα:πράσινο

Περιεχόμενα συσκευασίας:
1 x Ελεγκτής

Μόνο το παραπάνω περιεχόμενο συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Το φως και οι διαφορετικές οθόνες ενδέχεται να κάνουν το χρώμα του αντικειμένου στην εικόνα λίγο διαφορετικό από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3 cm.
