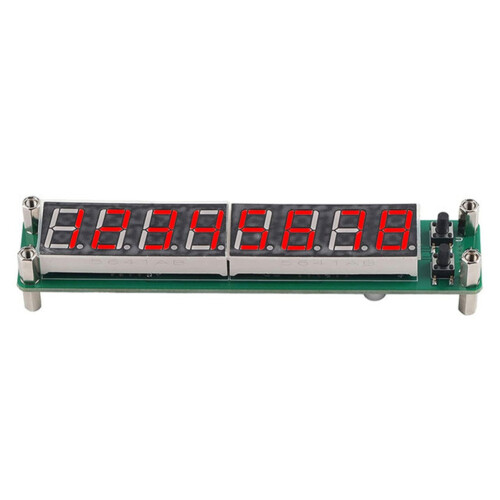

PLJ-8LED-R Ψηφιακός Κυμόμετρος 0.1MHZ-2.4GHz Ψηφιακός

PLJ-8LED-R Ψηφιακός Κυμόμετρος 0.1MHZ-2.4GHz Ψηφιακός Περιγραφή

1. Μέτρηση Συχνότητας Υψηλής Ακρίβειας: Ο Μετρητής Συχνότητας, που τροφοδοτείται από το PIC16F648A, παρέχει ακριβή μέτρηση συχνότητας έως 2,4 GHz. Χρησιμοποιεί έναν κρυσταλλικό ταλαντωτή τάσης ελεγχόμενο με αντιστάθμιση θερμοκρασίας (2,5 ppm -TCXO) ως αναφορά συχνότητας, εξασφαλίζοντας αξιόπιστες και ακριβείς μετρήσεις.
2. Αλγόριθμος Ελέγχου Πύλης και Χρόνου: Διαθέτοντας μια μέθοδο ελέγχου πύλης και έναν αλγόριθμο ακριβούς χρόνου (λειτουργία διακοπής χωρίς χρονισμό), αυτός ο μετρητής συχνότητας προσφέρει ευέλικτους χρόνους πύλης (ανανέωση οθόνης) 0,01s/0,1s/1,0s για βέλτιστη ακρίβεια μέτρησης. Η τιμή συχνότητας σε πραγματικό χρόνο εμφανίζεται αμέσως.
3. Ευέλικτες Επιλογές Καναλιού: Ο Μετρητής Συχνότητας υποστηρίζει τρία κανάλια μέτρησης: κανάλι χαμηλής διέλευσης, κανάλι υψηλής διέλευσης και αυτόματο κανάλι. Διαθέτει σχεδιασμό εισόδου μονού άκρου, επιτρέποντάς σας να επιλέξετε το κατάλληλο κανάλι με βάση τις συγκεκριμένες ανάγκες μέτρησης συχνότητας που έχετε.
4. Σχεδιασμός διπλής ενδιάμεσης συχνότητας: Με τον σχεδιασμό διπλής ενδιάμεσης συχνότητας, αυτός ο μετρητής συχνότητας επιτρέπει την προκαθορισμό τιμών ενδιάμεσης συχνότητας και λειτουργιών πρόσθεσης/αφαίρεσης. Προσφέρει βελτιωμένη ευελιξία και επιλογές προσαρμογής για προηγμένες μετρήσεις συχνότητας.

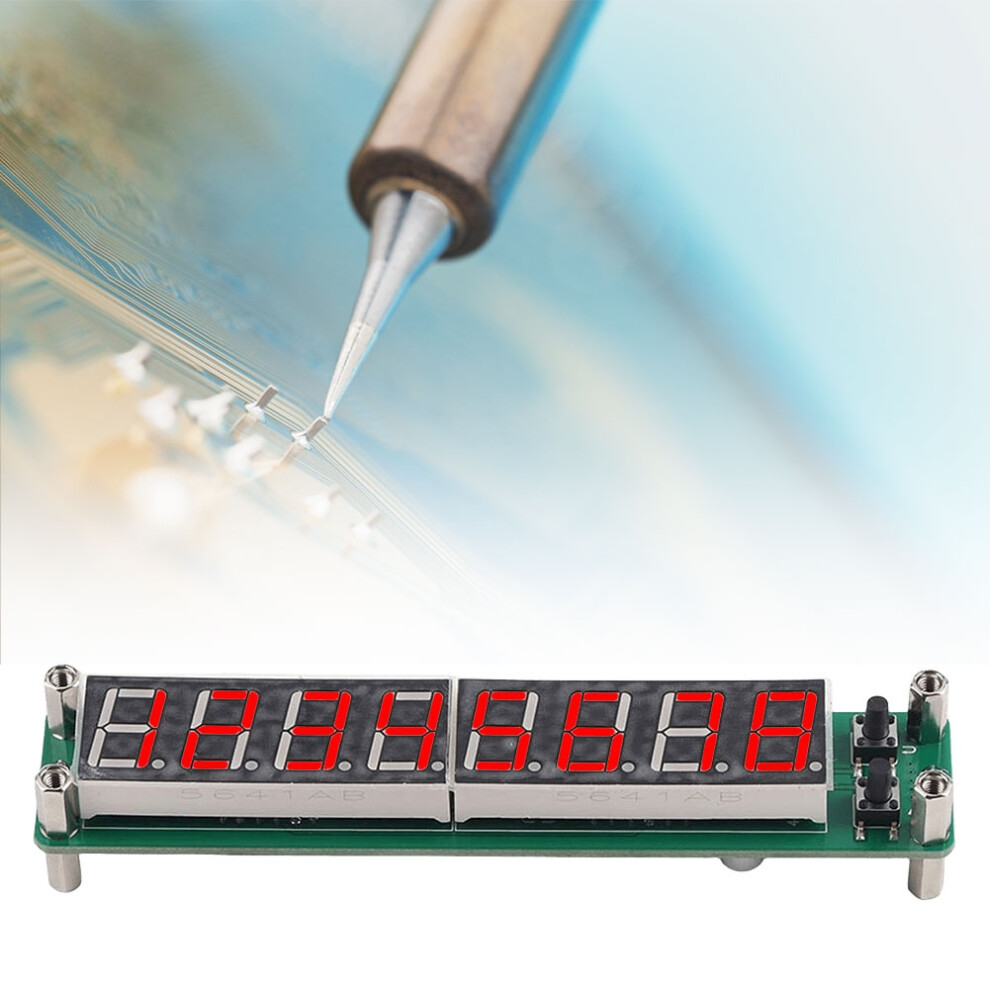

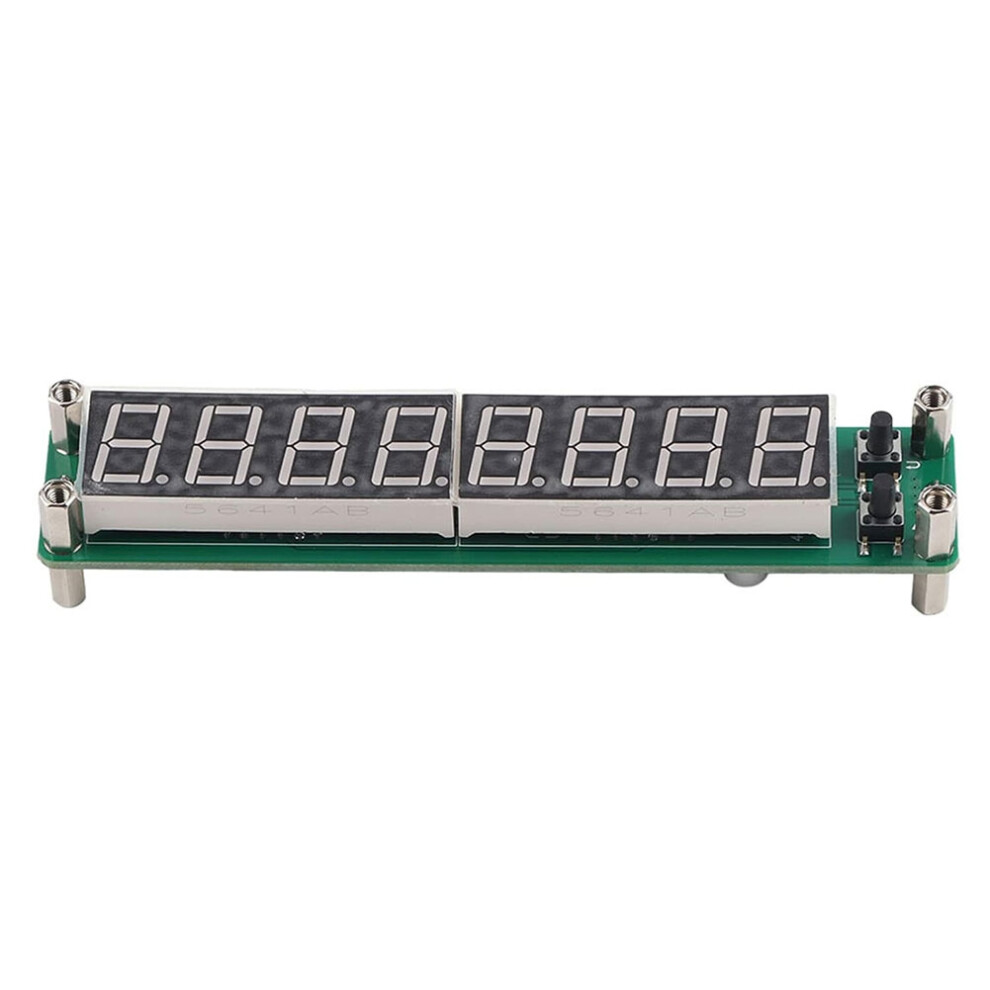

5. Φιλική προς το χρήστη διεπαφή και ρυθμίσεις: Ο μετρητής συχνότητας χρησιμοποιεί μια οκταψήφια οθόνη LED υψηλής φωτεινότητας 0,56 ιντσών με ρυθμιζόμενη φωτεινότητα (οκτώ επίπεδα). Αποκρύπτει αυτόματα τα μη έγκυρα μηδενικά και μπορείτε να επιλέξετε να ενεργοποιήσετε προαιρετικά φίλτρα για την εμφάνιση μη έγκυρων τιμών συχνότητας. Ο σχεδιασμός του κυκλώματος είναι συνοπτικός και καλά δομημένος και ο μετρητής ελέγχεται από δύο εύχρηστα κουμπιά.

Τύπος: Μονάδα
Χρόνος πύλης: 0,01 δευτ.; 0,10 δευτ.; 1,0 δευτ.
Κανάλια μέτρησης (τόσο τα υψηλά όσο και τα χαμηλά κανάλια έχουν υψηλή αντίσταση):
Χαμηλό κανάλι:
Εύρος μέτρησης: 0,1 MHz-60 MHz
Ακρίβεια μέτρησης: 100 Hz (σε πύλη 0,01 δευτ.) 10 Hz (στην πύλη 0,1 δευτ.)· 1 Hz (στην πύλη 1,0 δευτ.)
Χαμηλή ευαισθησία καναλιού:
0,1 MHz-10 MHz: 60mVPP
10 MHz-60 MHz: 60mVPP
60 MHz-75 MHz: δεν έχει δοκιμαστεί
Υψηλό κανάλι (64 υποδιαιρέσεις):
Εύρος μέτρησης: 20 MHz - 2,4 GHz
Ακρίβεια μέτρησης: 6400Hz (στην πύλη 0,01 δευτ.)· 640Hz (στην πύλη 0,1 δευτ.)· 64Hz (σε πύλη 1,0 δευτ.)
Υψηλή ευαισθησία καναλιού:
20 MHz-30 MHz: 100mVPP
30 MHz-60 MHz: 50mVPP
60 MHz-2,4GHz: δεν έχει δοκιμαστεί
Τάση λειτουργίας: Είσοδος DC: DC 9V-15V (με προστασία αντίστροφης σύνδεσης πολικότητας ισχύος)
Ρεύμα λειτουργίας: Μέγιστο 160 mA (συνθήκες δοκιμής: Τροφοδοτικό DC12V· κόκκινος ψηφιακός σωλήνας· οκτώ επίπεδα φωτεινότητας)
Ψηφία οθόνης: οκτώ οθόνη LED, η υψηλότερη οθόνη οκτώ ψηφία.

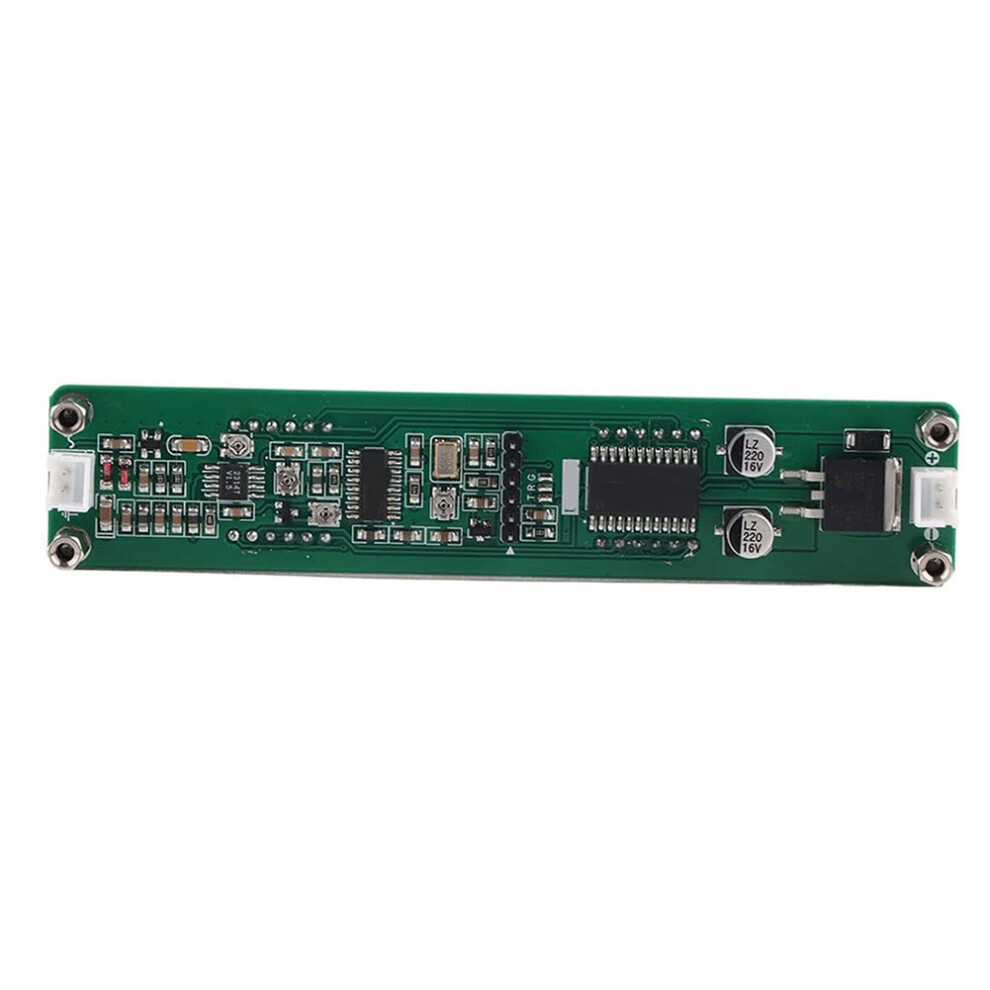

Ενσωματωμένη διεπαφή:
DC IN (υποδοχή τροφοδοσίας): υποδοχή HX2.54-2P
IN (είσοδος σήματος): υποδοχή HX2.54-2P
ICSP (διεπαφή προγραμματισμού): υποδοχή 2.54-6P
Χρώμα: Όπως φαίνεται
Υλικό: PC

Περιεχόμενα συσκευασίας:
1 x Μετρητής συχνότητας (Λόγω διαφορετικών παρτίδων προϊόντων, η εμφάνιση δεν επηρεάζει τη χρήση)

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, δεν περιλαμβάνονται άλλα προϊόντα.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
