Κάρτα επέκτασης ST318 PCIe X1 AX99100 4S DB-9 ακίδων Θύρα RS232 COM1

Κάρτα επέκτασης ST318 PCIe X1 AX99100 4S DB-9 ακίδων Θύρα RS232 COM1 Περιγραφή

Το AX99100 είναι μια λύση ενός τσιπ που ενσωματώνει πλήρως τον ελεγκτή τελικού σημείου PCIe 2.0 και τις συσκευές SerDes με περιφερειακά, όπως δύο/τέσσερις σειριακές θύρες υψηλής ταχύτητας, μία παράλληλη θύρα, κύρια θύρα, SPI υψηλής ταχύτητας, τοπικό δίαυλο (ISA-Like) και GPIO. Αποτελείται από τέσσερις κύριες διαμορφώσεις όπως 2S (PCIe σε διπλή σειριακή θύρα), 2S+1P (PCIe σε διπλή σειριακή θύρα και μία παράλληλη θύρα), 2S+SPI (PCIe σε διπλή σειριακή θύρα και SPI) και LB (PCIe σε διπλή σειριακή θύρα και SPI) Τοπικός δίαυλος/ISA) - Like) Κατάλληλο για διαφορετικούς τύπους εφαρμογών. Το AX99100 συσκευάζεται σε συσκευασία QFN 68 ακίδων και είναι συμβατό με RoHS. Υποστηρίζει εύρος θερμοκρασίας λειτουργίας εμπορικής ποιότητας από 0 έως 70C και εύρος θερμοκρασίας βιομηχανικής ποιότητας από -40 έως 85C.
Συμβατές συσκευές: Σειριακή είσοδος/έξοδος για σειριακά συνδεδεμένες συσκευές, σειριακό εξοπλισμό δικτύου/παρακολούθησης, συστήματα συλλογής δεδομένων, τερματικά POS και βιομηχανικούς υπολογιστές, πρόσθετες κάρτες

Περιγραφή:
PCI Express
Μονό (X1) PCI Express τελικό σημείο με ενσωματωμένο ελεγκτή PHY
Συμμορφώνεται με τις προδιαγραφές της κάρτας PCI Express, PCI Express 2.0
Συμβατό με PCI Power Management 1.2
Υποστηρίζει παλαιότερα σφάλματα και διακοπές, διαχείριση ενέργειας ASPM
-σειριακή διεπαφή 232
Διπλή ή τετραπλή UART
Υποστηρίζει πολλαπλά πρωτόκολλα -232/-422/-485
Αμφίδρομες ταχύτητες έως 25 Mbps ανά θύρα
Πλήρης έλεγχος σειριακού μόντεμ
Υποστηρίζει έλεγχο ροής υλικού και λογισμικού
Υποστηρίζει Σειριακές μορφές 5, 6, 7, 8 και 9-bit
Υποστηρίζει ισοτιμία ζυγών, μονών, μηδενικών, διαστημάτων και mark
Υποστηρίζει προσαρμοσμένους ρυθμούς baud μέσω εσωτερικού PLL ή εξωτερικού ρολογιού
Υποστηρίζει διαδρομές FIFO βάθους 256 byte στο τσιπ, διαδρομές μετάδοσης και λήψης για κάθε σειριακή θύρα
Υποστηρίζει απομακρυσμένη αφύπνιση και τροφοδοσία
Λειτουργίες διαχείρισης
Υποστήριξη τερματισμού λειτουργίας σειριακού πομποδέκτη
Υποστήριξη αργής λειτουργίας IrDA (115200bps)
σε όλες τις σειριακές θύρες
Υποστηρίζει εφαρμογές πολλαπλών σημείων σε λειτουργία 9-bit
Υποστήριξη μεταφοράς ριπής DMA
USB, επέκταση εισόδου/εξόδου για ενσωματωμένα συστήματα

98SE/Me/NT4.0/2000/XP/Server 2003/Vista/Win 7/Win 8/Win 10, Linux, DOS
Υλικό: PCB
χρώμα: Όπως φαίνεται

Περιεχόμενα συσκευασίας:

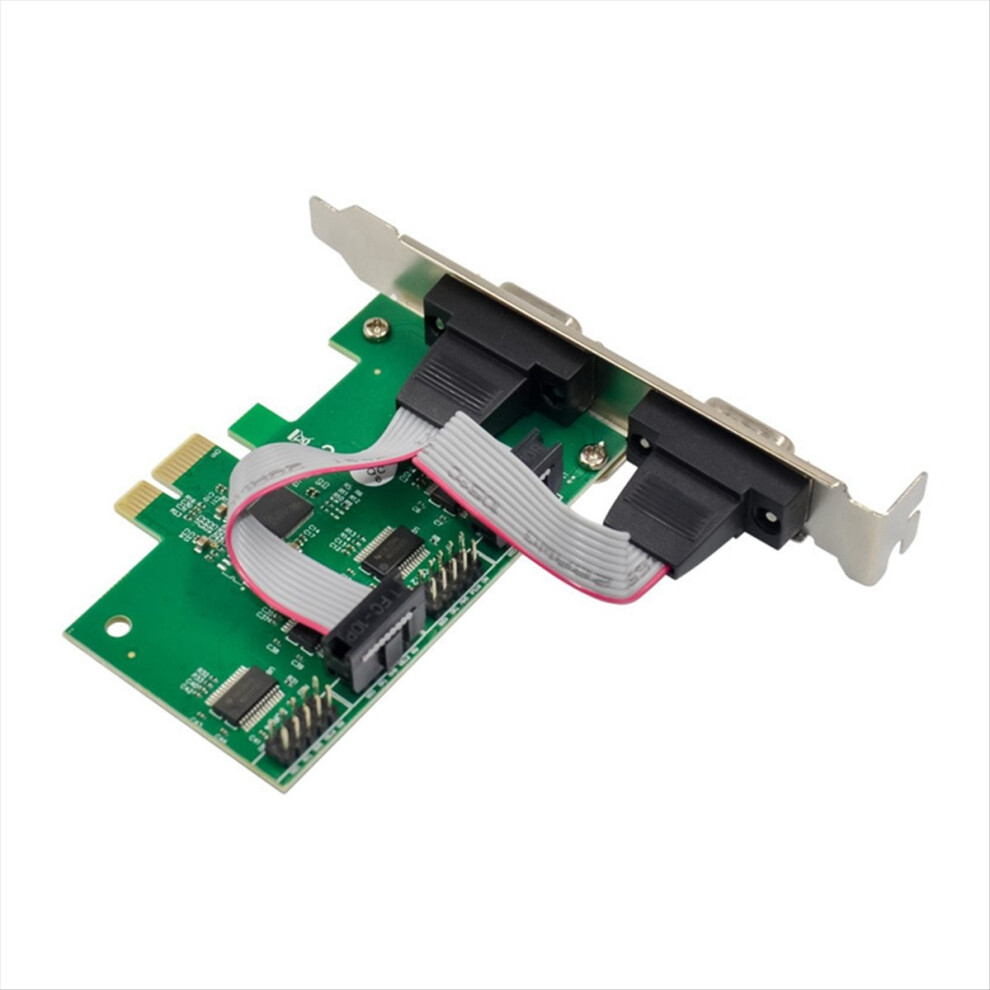

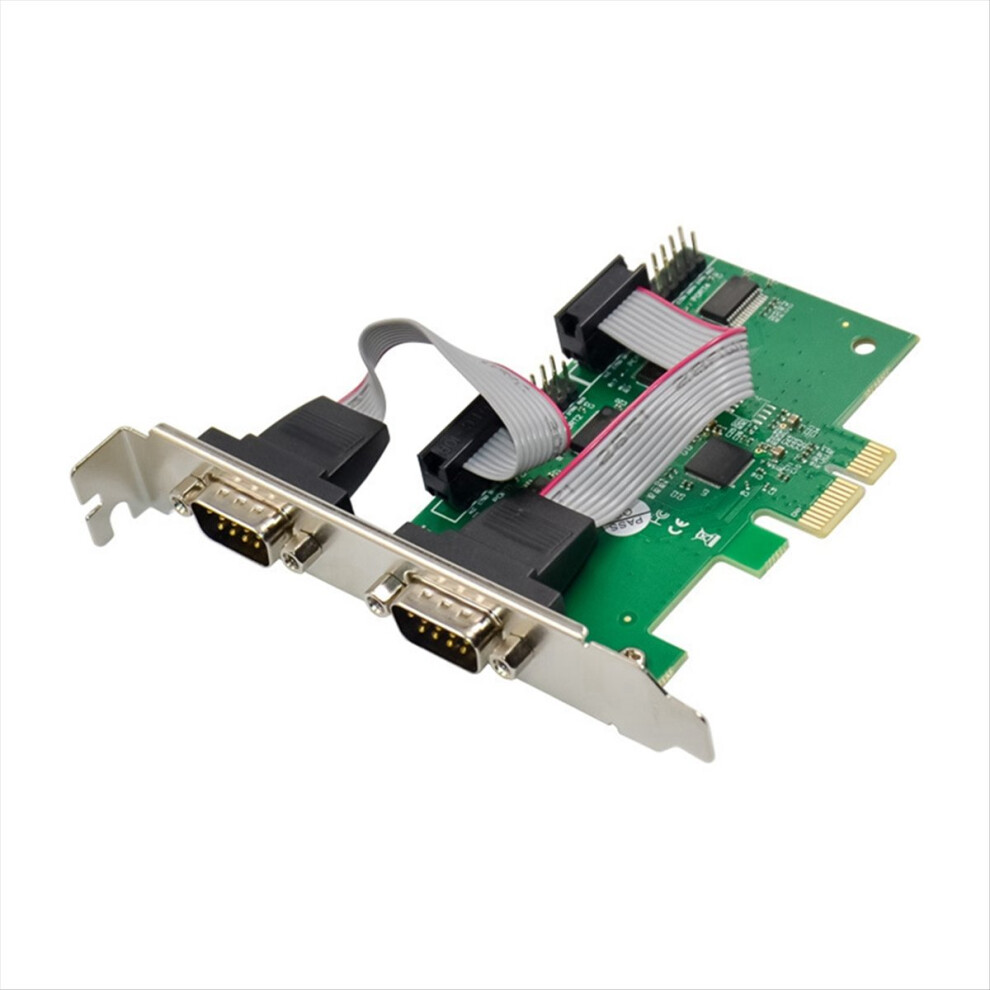

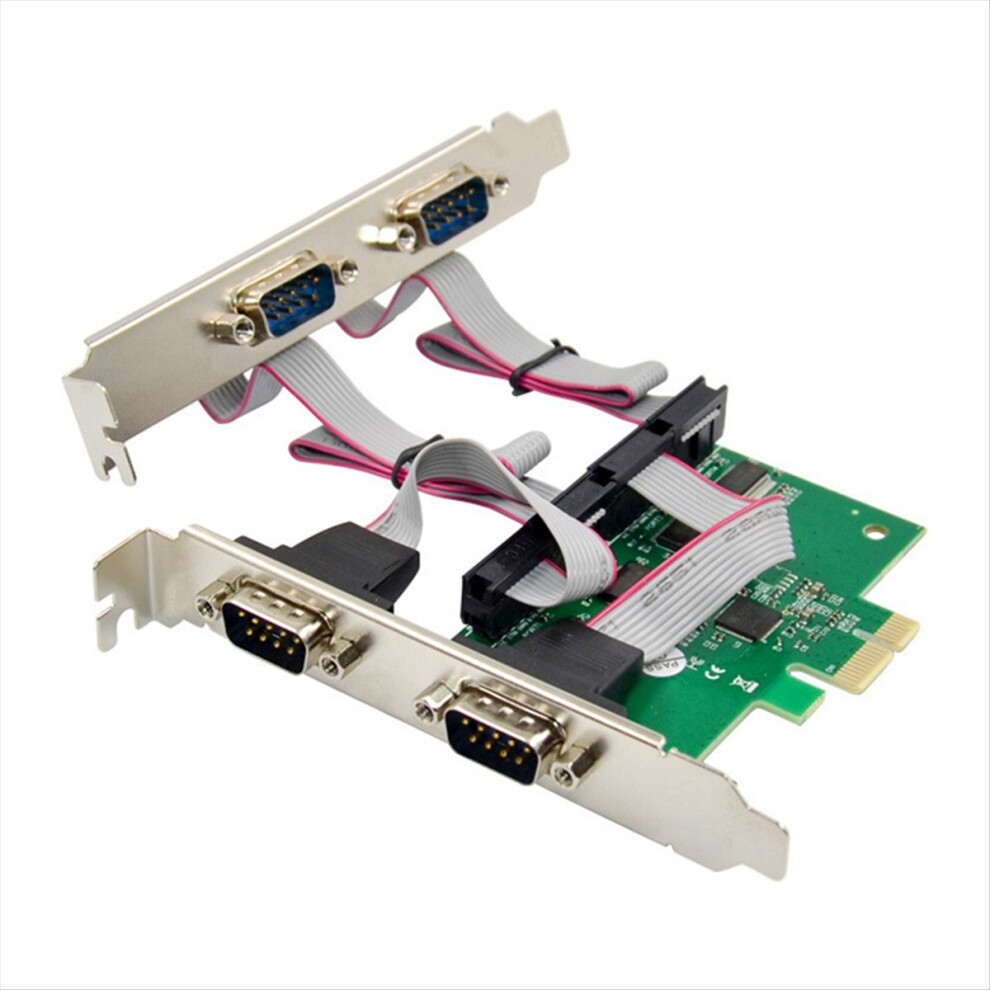

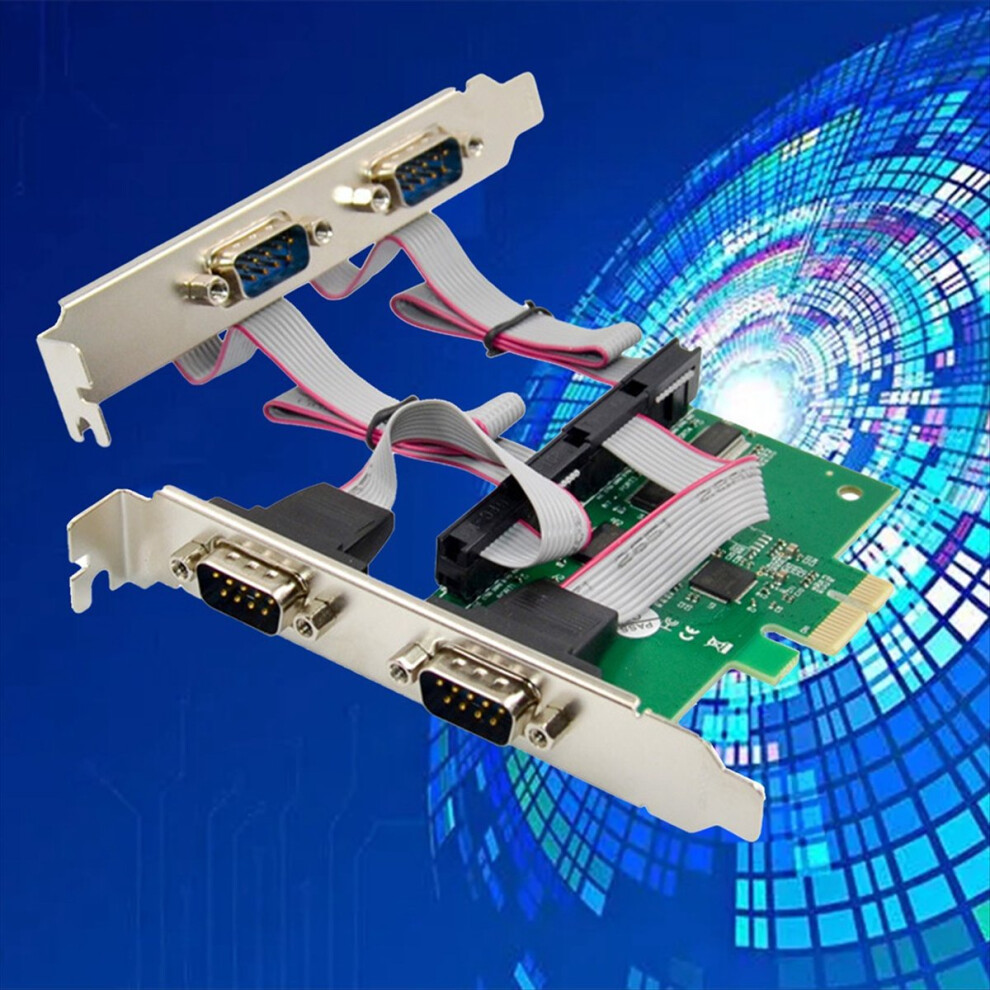

1 x Κάρτα σειριακής θύρας AX99100 Pci Express
1 x Κοντό κομμάτι σιδήρου
1 x Πρόγραμμα οδήγησης CD

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, δεν περιλαμβάνονται άλλα προϊόντα.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές απεικονίσεις ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
