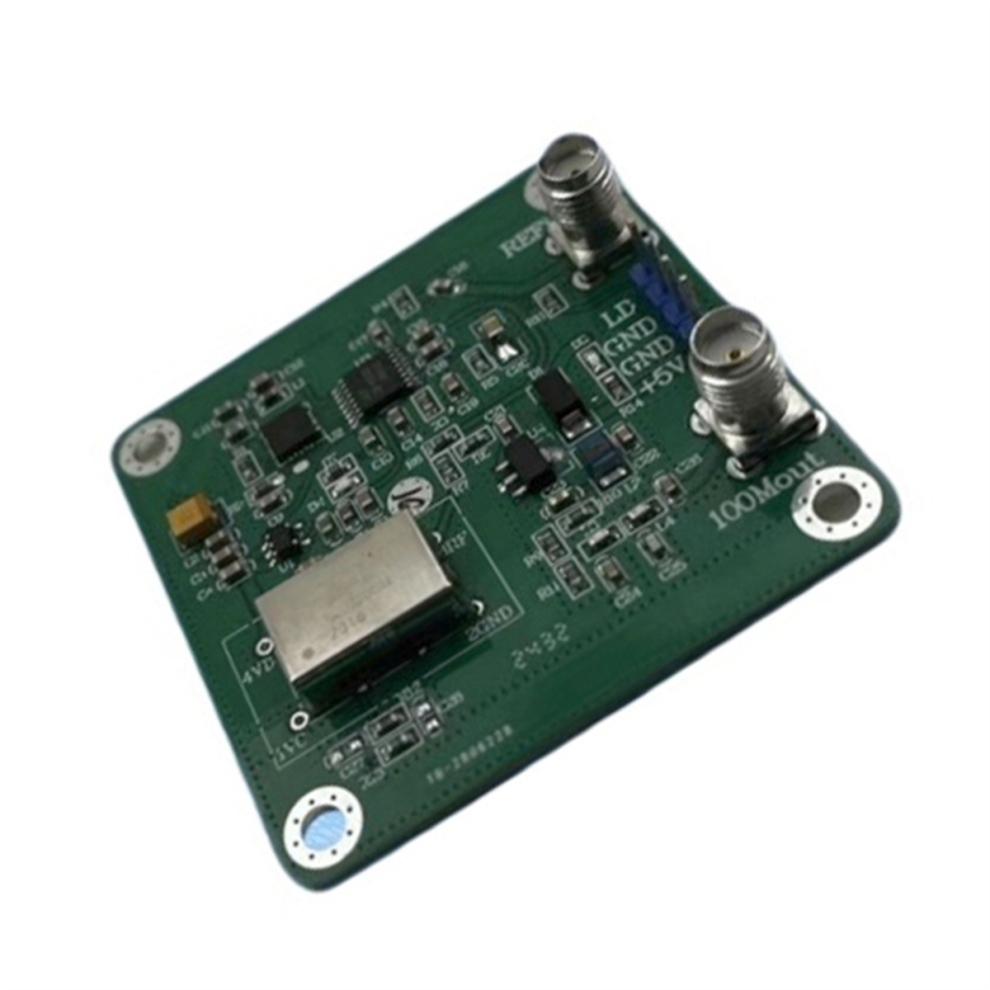

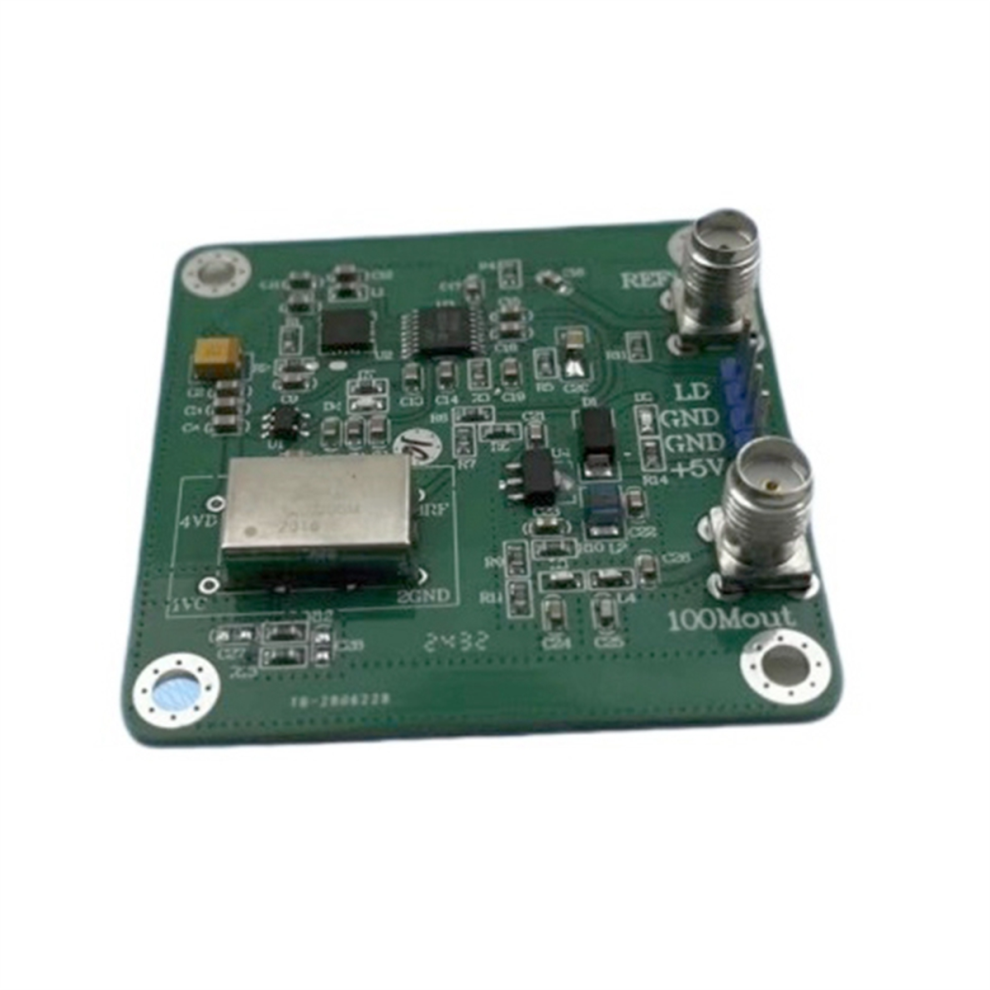

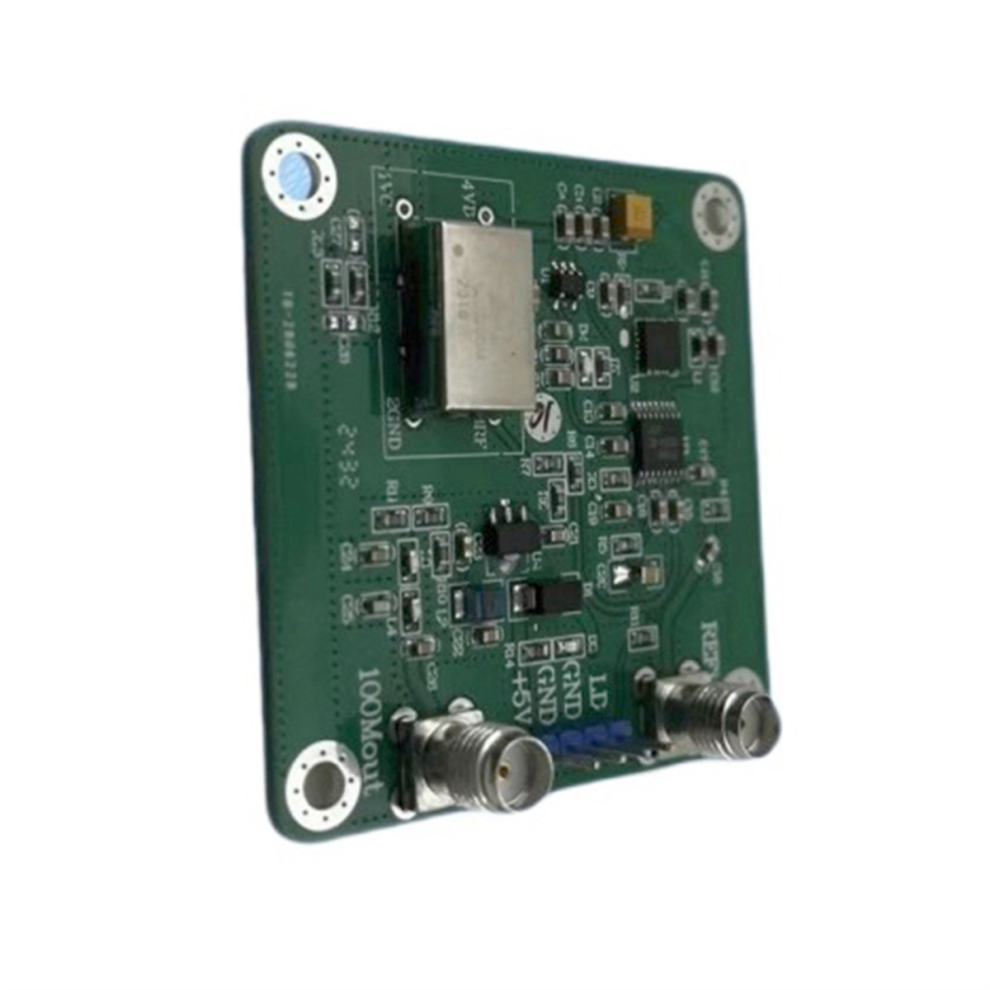

Ταλαντωτής κρυστάλλου χαμηλού θορύβου φάσης 100MHz

Ταλαντωτής κρυστάλλου χαμηλού θορύβου φάσης 100MHz Περιγραφή

1. Ο ταλαντωτής κρυστάλλου πολλαπλασιασμού συχνότητας με κλειδωμένη φάση υιοθετεί τεχνολογία σύνθεσης συχνότητας με κλειδωμένη φάση
2. Το κύριο χαρακτηριστικό του είναι ότι ο ταλαντωτής ελεγχόμενης τάσης στον βρόχο υιοθετεί έναν ταλαντωτή κρυστάλλου ελεγχόμενης τάσης, ο οποίος έχει καλύτερο θόρυβο φάσης από τον γενικό ταλαντωτή ελεγχόμενης τάσης, γεγονός που κάνει τον βρόχο με κλειδωμένη φάση να έχει καλύτερη παραγωγή φάσης στο μακρινό άκρο.
3. Λόγω της ύπαρξης του φίλτρου βρόχου, ο θόρυβος φάσης του ταλαντωτή κρυστάλλου με κλειδωμένη φάση στο εγγύς άκρο σχετίζεται με την παραγωγή φάσης του σήματος αναφοράς, η οποία υποβαθμίζεται κατά 20logN. Ο θόρυβος φάσης στο άκρο καθορίζεται από την παραγωγή φάσης του ταλαντωτή κρυστάλλου ελεγχόμενης τάσης

Είσοδος και έξοδος: SMA-K
Σήμα εισόδου: 10MHz@0dBm
Σήμα εξόδου: 100MHz@14dBm
Καταστολή αρμονικών: 60dBc
Ψευδοκαταστολή: 75dBc
Τροφοδοσία: +5V5%, ρεύμα μικρότερο από 200mA
Ένδειξη κλειδώματος: Η δίοδος κλειδώματος D3 είναι ενεργοποιημένη Ελλείψει εισόδου, μπορεί ακόμα να εξάγει σήμα 100MHz, αλλά το σήμα θα είναι περίπου 200KHz υψηλότερο
Χρώμα: πράσινο
Υλικό: PCB

Περιεχόμενα συσκευασίας:
1 * Ταλαντωτής κρυστάλλου χαμηλού θορύβου φάσης

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν Το χρώμα του αντικειμένου στην εικόνα είναι λίγο διαφορετικό από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
