Πλακέτα μονάδας ρελέ 16 καναλιών 12V με οπτικό ζεύκτη, πλακέτα επέκτασης χαμηλή

Πλακέτα μονάδας ρελέ 16 καναλιών 12V με οπτικό ζεύκτη, πλακέτα επέκτασης χαμηλή Περιγραφή

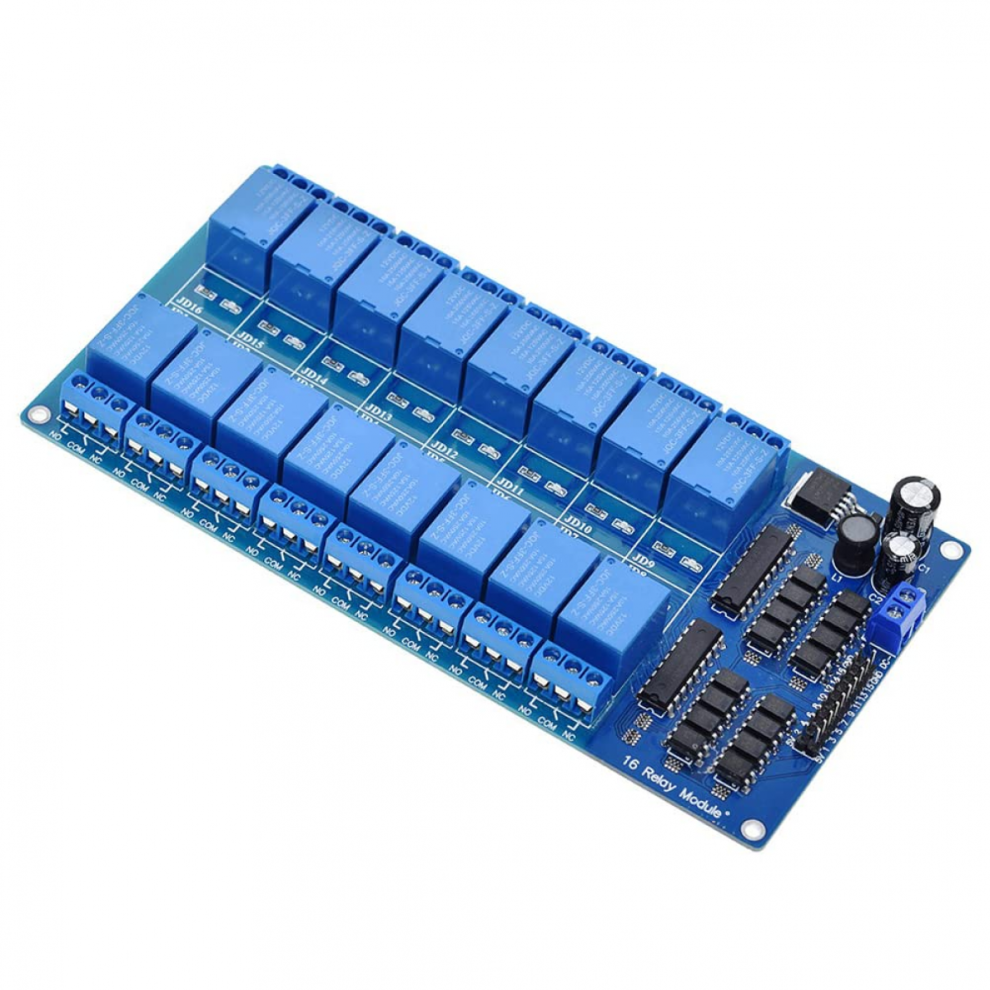

Αυτή η απομονωμένη μονάδα ρελέ 16 καναλιών 12V 10A έχει σχεδιαστεί για σταθερό και ανεξάρτητο έλεγχο μεταγωγής, με κάθε ρελέ να μπορεί να ενεργοποιείται ή να απενεργοποιείται ξεχωριστά μέσω μιας οπτικά απομονωμένης ψηφιακής εισόδου. Η τυπική διεπαφή μπορεί να συνδεθεί απευθείας σε μικροελεγκτές και υποστηρίζει έλεγχο από ένα ευρύ φάσμα συστημάτων, συμπεριλαμβανομένων των AVR, PIC, ARM, DSP και άλλων συμβατών πλατφορμών ελεγκτών, καθιστώντας την πρακτική για έργα ελέγχου και αυτοματισμού.

Εξοπλισμένη με ρελέ υψηλού ρεύματος, αυτή η μονάδα υποστηρίζει απαιτητικές εργασίες μεταγωγής με μέγιστο φορτίο AC 250V 10A, 125VAC 15A και DC 30V 10A. Το ρεύμα ενεργοποίησης του οπτικά απομονωμένου είναι 5mA, βοηθώντας στην παροχή αξιόπιστης απόκρισης σήματος κατά τη λειτουργία. Ο απομονωμένος σχεδιασμός της είναι κατάλληλος για εφαρμογές όπου απαιτείται σταθερή μεταγωγή ρελέ και ελεγχόμενη μετάδοση σήματος.

Η μονάδα διαθέτει σχεδιασμό ανεκτικό σε σφάλματα για πιο αξιόπιστη χρήση και ακόμη και αν η γραμμή ελέγχου αποσυνδεθεί, το ρελέ δεν θα ενεργοποιηθεί απροσδόκητα. Η οπτική απομόνωση σύζευξης βελτιώνει την αξιοπιστία ενεργοποίησης και συμβάλλει στη σταθερή απόδοση κατά τη χρήση. Οι ενδείξεις LED για την κατάσταση εξόδου ρελέ και την κατάσταση λειτουργίας επιτρέπουν στους χρήστες να παρακολουθούν με σαφήνεια τη λειτουργία, υποστηρίζοντας ασφαλέστερη και πιο βολική διαχείριση του συστήματος.

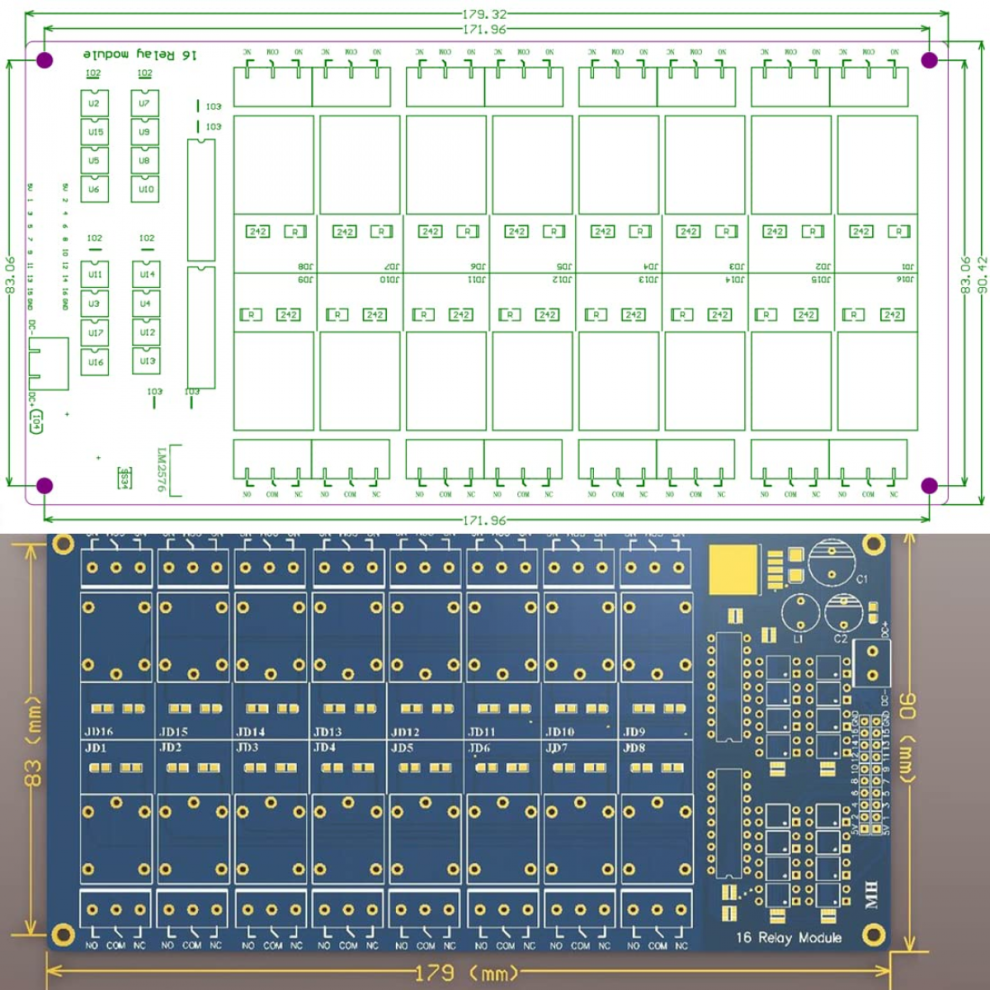

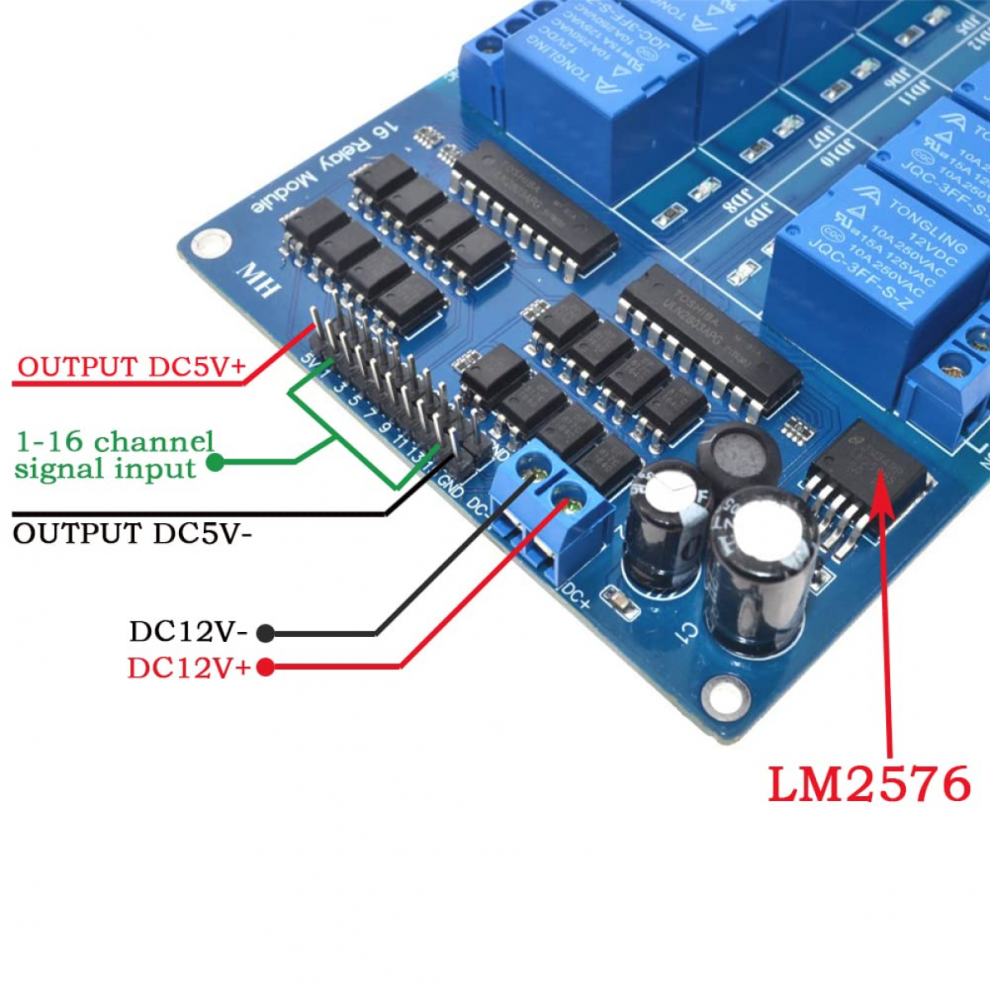

Η εγκατάσταση είναι απλή χάρη στην βιδωτή πλάκα ακροδεκτών και τις σταθερές οπές βιδών και στις δύο πλευρές, με διάμετρο οπής 3,1 mm για ασφαλή τοποθέτηση. Η διεπαφή εισόδου περιλαμβάνει DC+ για σύνδεση στο θετικό ρεύμα ανάλογα με το εύρος τάσης ρελέ, DC- για σύνδεση στο αρνητικό ρεύμα και IN ως ακροδέκτη ενεργοποίησης της μονάδας ρελέ, με προαιρετική ενεργοποίηση υψηλού ή χαμηλού επιπέδου. Αυτή η διάταξη βοηθά στην απλοποίηση της καλωδίωσης και της ενσωμάτωσης σε διαφορετικές ρυθμίσεις ηλεκτρονικού ελέγχου.

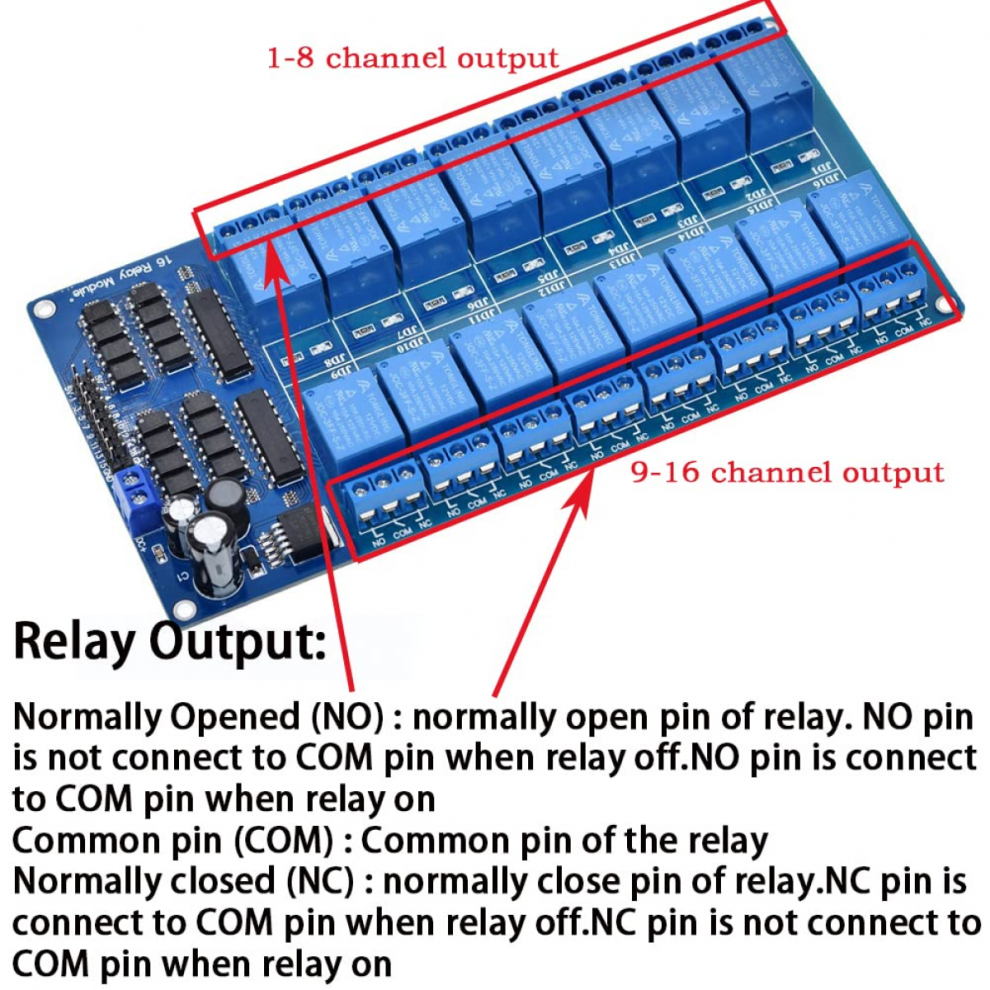

Η έξοδος ρελέ περιλαμβάνει ακροδέκτες Κανονικά Ανοιχτού (NO), Κοινού (COM) και Κανονικά Κλειστού (NC) για ευέλικτη σύνδεση. Ο ακροδέκτης NO δεν συνδέεται στο COM όταν το ρελέ είναι απενεργοποιημένο και συνδέεται στο COM όταν το ρελέ είναι ενεργοποιημένο. Ο ακροδέκτης NC συνδέεται στο COM όταν το ρελέ είναι απενεργοποιημένο και αποσυνδέεται από το COM όταν το ρελέ είναι ενεργοποιημένο. Η μονάδα είναι κατασκευασμένη από ABS και διατίθεται στο χρώμα που φαίνεται στην εικόνα του προϊόντος. Τα περιεχόμενα της συσκευασίας περιλαμβάνουν μόνο 1 μονάδα ρελέ. Δεν περιλαμβάνονται άλλα είδη. Λάβετε υπόψη ότι οι διαφορές στον φωτισμό και την εμφάνιση ενδέχεται να προκαλέσουν μικρές αποκλίσεις μεταξύ της εικόνας και του πραγματικού είδους και ενδέχεται να υπάρχει απόκλιση μέτρησης +/- 1-3 cm.
