Πομποδέκτης 5W UsDX SDR QRP Πομποδέκτης QCX-SSB σε SSB για όλες τις λειτουργίες HF

Πομποδέκτης 5W UsDX SDR QRP Πομποδέκτης QCX-SSB σε SSB για όλες τις λειτουργίες HF Περιγραφή

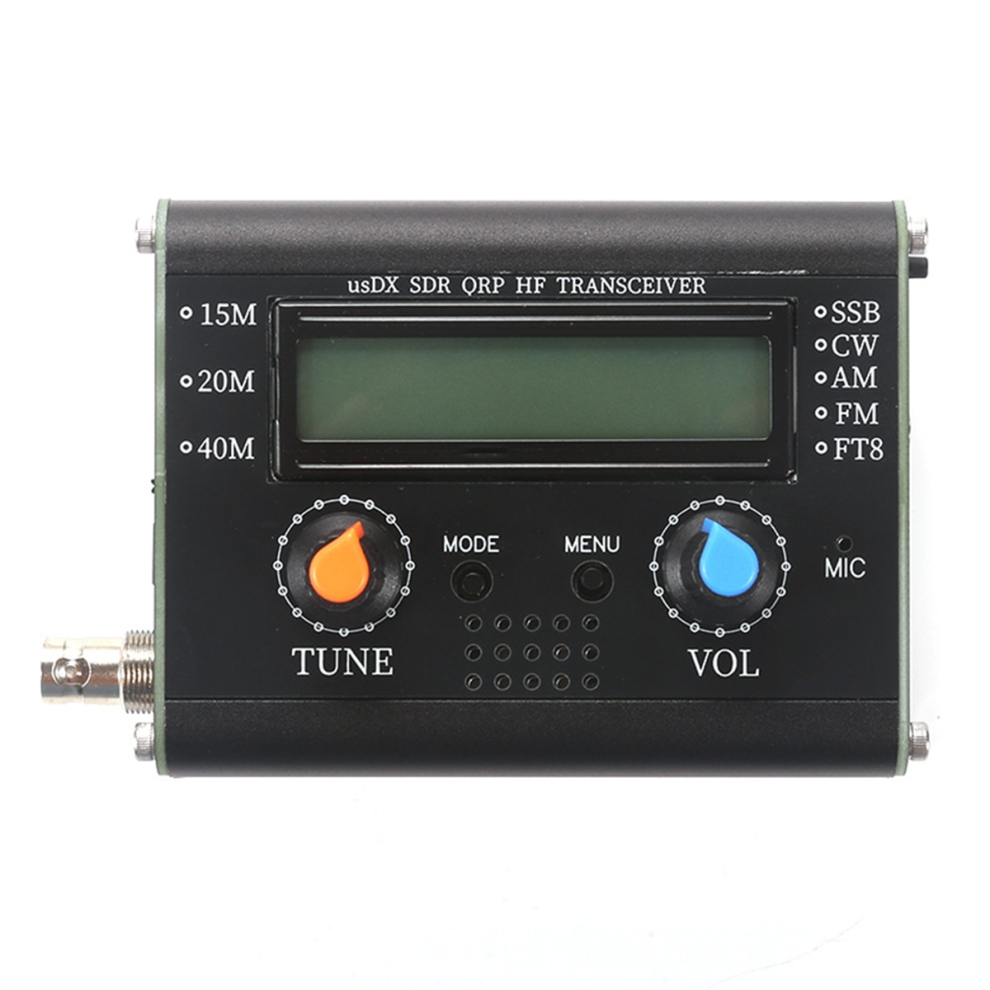

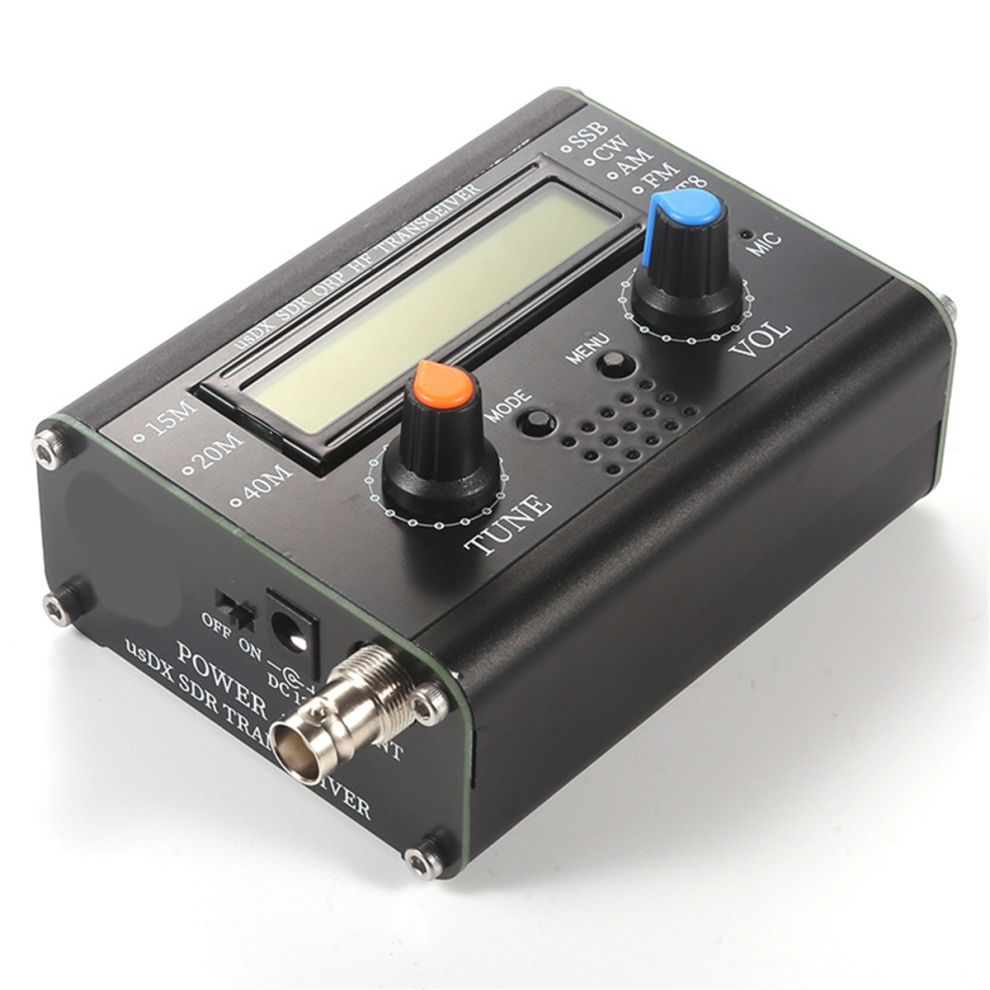

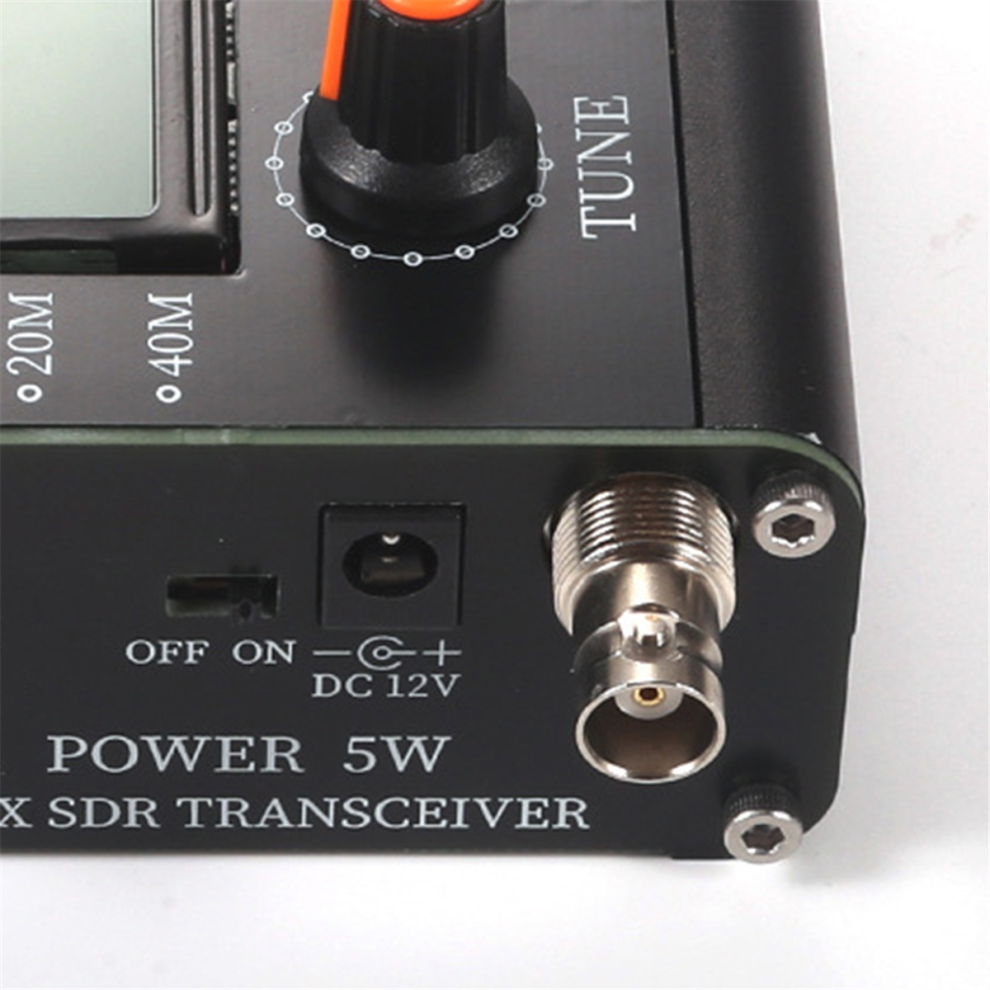

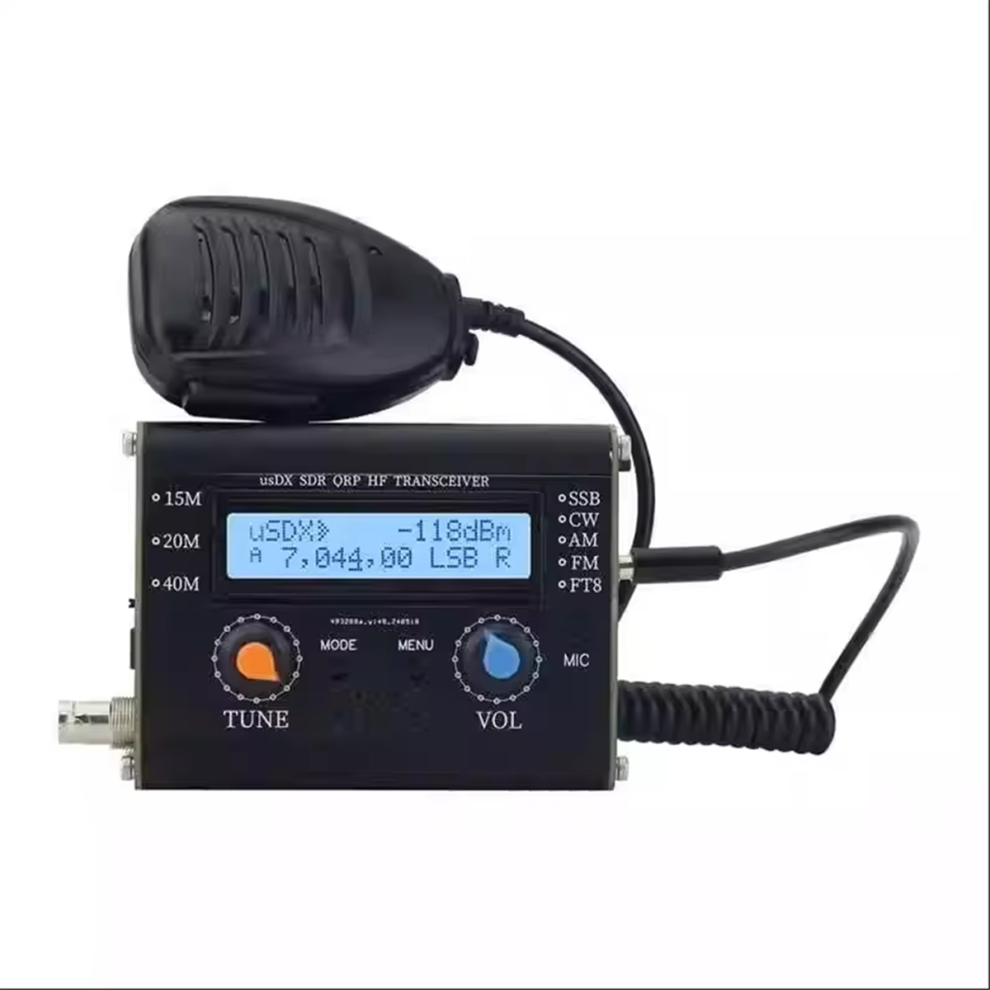

Αυτός είναι ένας πομποδέκτης QRP SSB/CW βραχέων κυμάτων. Διαθέτει οθόνη 1602, ενσωματωμένο μικρόφωνο, ενσωματωμένο ηχείο! Μπορεί να συνδεθεί σε αυτόματο πλήκτρο και να αποκωδικοποιηθεί με CW. Χρησιμοποιεί σωλήνα εκτόξευσης σειράς IRF. Μπορεί να χρησιμοποιηθεί συνδέοντας την κεραία (υποδοχή BNC). 3 ζώνες. Ισχύς ψηφιακής οθόνης στάσιμου κύματος! Σήμανση με λέιζερ σε κέλυφος αλουμινίου. Απλός, ενδιαφέρων και ευέλικτος πομποδέκτης QRP SSB HF με ενσωματωμένες λειτουργίες και λειτουργίες SDR. Σκάλα εκτόξευσης SSB με EER E-level. Η τροφοδοσία 12V παρέχει μέγιστη έξοδο PEP SSB περίπου 5W. Υποστήριξη πλήρους λειτουργίας: USB, LSB, CW, AM, FM. Φίλτρο: ζώνη διέλευσης 4000, 2500, 1700, 500, 200, 100, 50Hz. Λειτουργία: αυτόματος έλεγχος κέρδους (AGC), μείωση θορύβου (), φωνητική ενεργοποίηση, φωνητική ενεργοποίηση Xmit (), εξασθενητής εξασθενητή RX (ATT), πύλη θορύβου TX, έλεγχος οδηγού TX, έλεγχος έντασης ήχου, μετρητής dBm/S.
Μετάδοση αντίστροφης πλευρικής ζώνης/καταστολής φέρουσας SSB: -45dBc, IMD3 (δύο τόνοι) -33dBc, λήψη: -50dBc. Υποστήριξη πολλαπλών ζωνών, συνεχώς ρυθμιζόμενη στη ζώνη συχνοτήτων 160m-10m (και απώλεια απόδοσης από 20kHz έως 99MHz). Firmware ανοιχτού κώδικα, ενσωματωμένο για IDE. επιτρέπει πειραματισμό, μπορεί να προσθέσει νέες λειτουργίες, μπορεί να μοιραστεί συνεισφορές μέσω Github, πολυπλοκότητα λογισμικού: 2000 γραμμές κώδικα.
Το λογισμικό μπορεί να χρησιμοποιηθεί ως γρήγορη, πλήρως επεμβατική λειτουργία (λειτουργία QSK και ημι-QSK) ή για να βοηθήσει στην εκτέλεση σε ψηφιακή λειτουργία (χωρίς διεπαφή CAT ή PTT) για εναλλαγή RX/TX, εξωτερική έξοδος PTT με καθυστέρηση ελέγχου TX/PA. Απλή τροποποίηση εγκατάστασης με 8 αλλαγές εξαρτημάτων και 8 καλώδια. , πομποδέκτης χαμηλού κόστους: Χάρη στον πομπό EER E-level, έχει υψηλή ενεργειακή απόδοση (δεν απαιτείται ογκώδης ψύκτρα) και απλό σχεδιασμό (δεν χρειάζονται πολύπλοκοι ισορροπημένοι γραμμικοί ενισχυτές ισχύος).
Στάδιο πομπού SSB βασισμένο εξ ολοκλήρου σε ψηφιακά και λογισμικά: Ελέγχοντας τη φάση του SI5351 PLL (μέσω της μικροσκοπικής αλλαγής συχνότητας του I2C πάνω από 800kbit/s) και το πλάτος του PA (μέσω του PWM του PWM) για δειγματοληψία της εισόδου του μικροφώνου και ανακατασκευή του σήματος SSB. Κύκλωμα διαμόρφωσης πλήκτρων PA).

Πλήρως ψηφιακό και βασισμένο σε λογισμικό στάδιο δέκτη SDR (προαιρετικό): δειγματοληψία του σήματος I/Q (σύνθετο) από τον ψηφιακό μίκτη ανιχνευτή δειγματοληψίας τετραγωνισμού και εκτέλεση μετατόπισης φάσης 90 μοιρών στο λογισμικό (μετασχηματισμός Hilber) και μία με την προσθήκη πλευρικών ζωνών.
Τρεις αναλογικοί εξασθενητές δέκτη εμπρόσθιου άκρου με δυνατότητα εναλλαγής (0dB, -13dB, -20dB, -33dB, -53dB, -60dB, -73dB).
Επίπεδο θορύβου δέκτη MDS: -135 dBm (200Hz) στα 28MHz.
Επιλεκτικότητα εμπρόσθιου άκρου δέκτη: απότομη συχνότητα συντονισμού -45dB / δέκα φορές roll-off +/- 2kHz.
Δυναμικό εύρος αποκλεισμού: μετατόπιση 20kHz 123dB, μετατόπιση 2kHz 78dB.
Αποκωδικοποιητής CW, Ευθύ/Ιαμβικό-A/B keyer.
VFO A/B + και και Διαχωρισμός, και εναλλαγή του αντίστοιχου φίλτρου ζώνης ρελέ μέσω I2C.
Υποστήριξη CAT (υποσύνολο TS480), μπορείτε να κάνετε streaming ήχου, πλήκτρων και κειμένου εμφάνισης μέσω CAT.
Αυτός είναι ίσως ο πιο οικονομικός και εύκολος στην κατασκευή αυτόνομος πομποδέκτης SDR/SSB. Μεγάλη απλοποίηση Απλοποιεί το αρχικό κύκλωμα QCX (δηλαδή, μειώνει τα εξαρτήματα εγκατάστασης κατά 50%, μειώνει τα εξαρτήματα εγκατάστασης κατά 50%, δεν απαιτεί πολύπλοκες περιελίξεις μετασχηματιστή και δεν απαιτεί διαδικασίες ευθυγράμμισης) και είναι πιο ευέλικτο.
Χρώμα: Μαύρο
Υλικό: Πλαστικό
Μέγεθος: 80x40x100mm

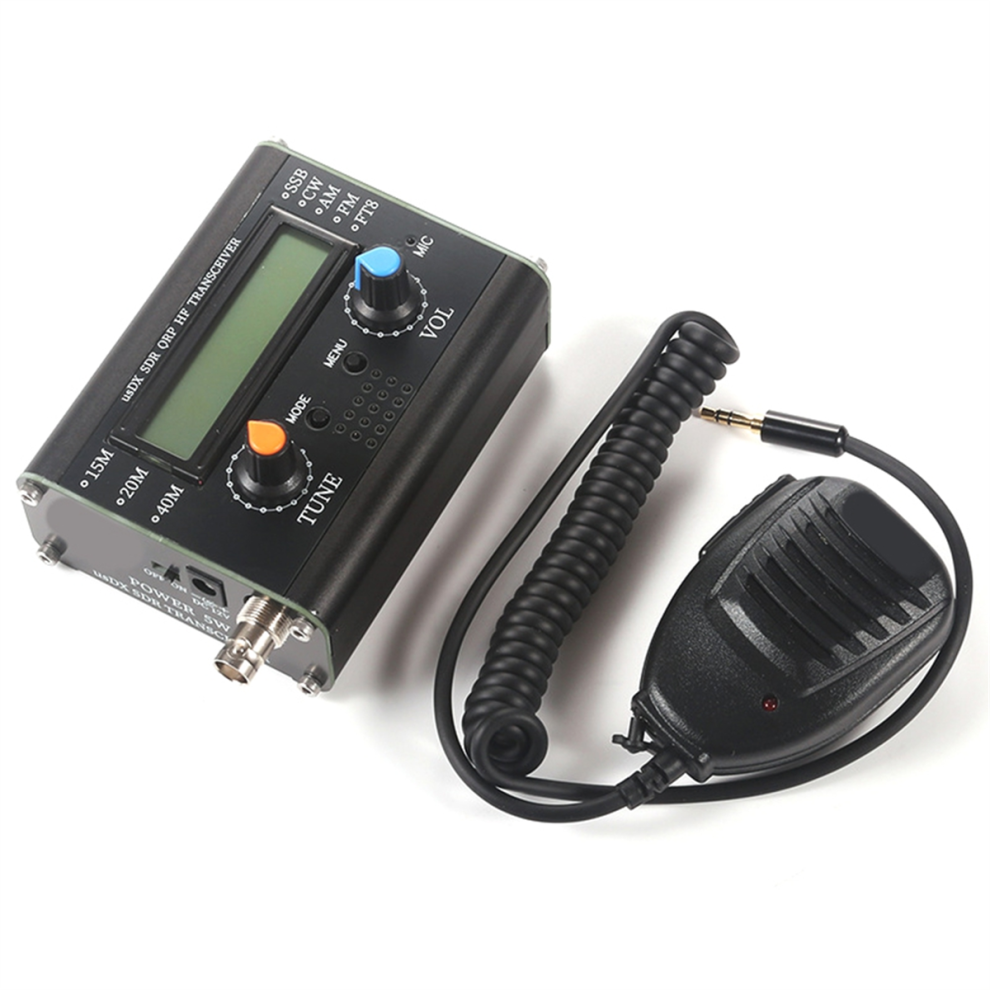

Περιεχόμενα συσκευασίας:
1 * Δέκτης
1 * Μικρόφωνο

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
