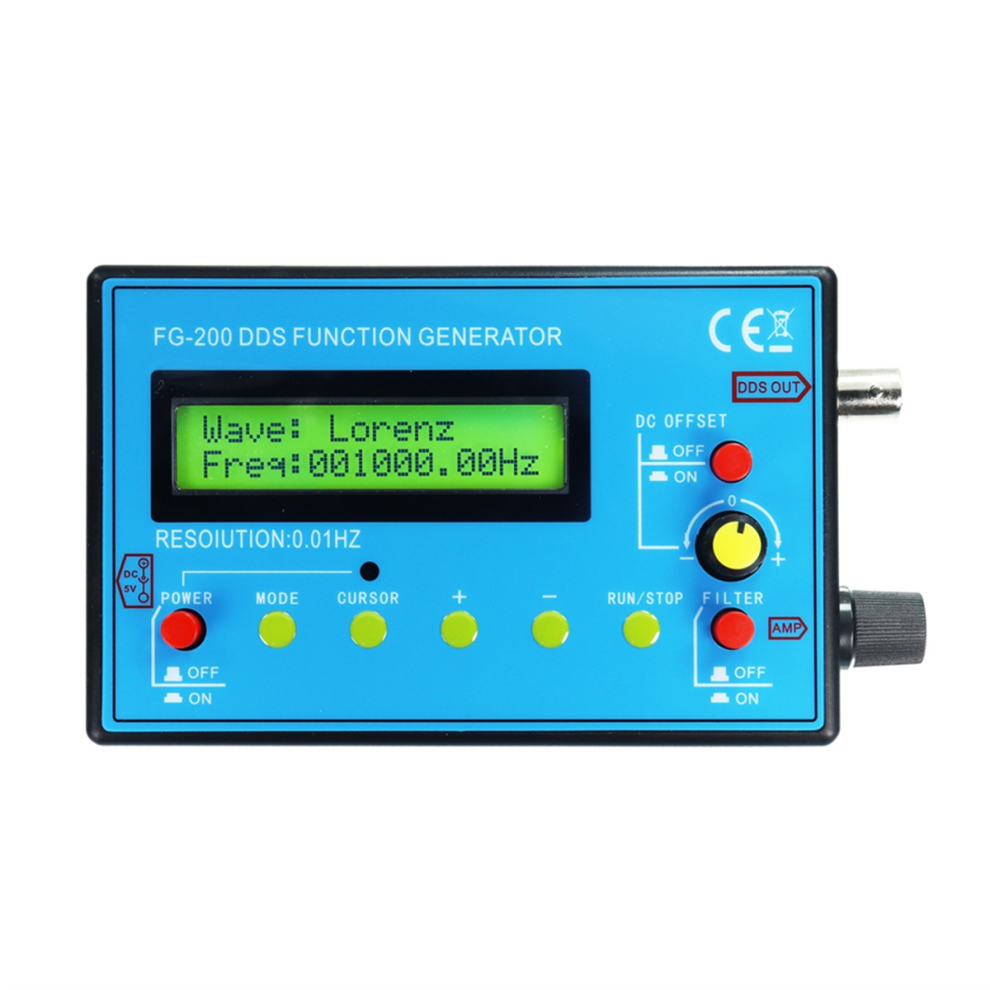

Μετρητής συχνότητας γεννήτριας σήματος λειτουργίας FG200 DDS

Μετρητής συχνότητας γεννήτριας σήματος λειτουργίας FG200 DDS Περιγραφή

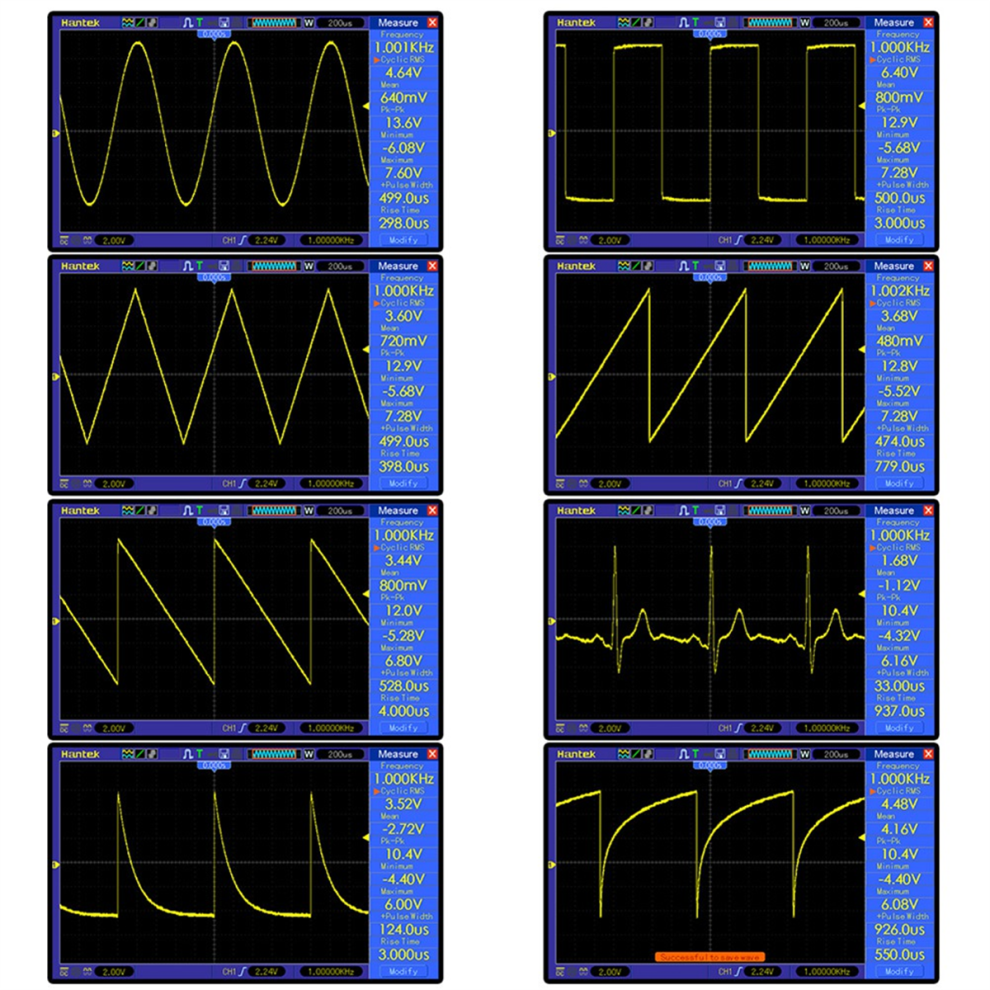

1. Κυματομορφές εξόδου: ημιτονοειδές κύμα, τετραγωνικό κύμα, τριγωνικό κύμα, ορθό πριονωτό κύμα, αντίστροφο πριονωτό κύμα, κύμα ΗΚΓ, εκθετική άνοδος, εκθετική πτώση, παλμός Lorentz, παλμός Gauss, ημιτονοειδής παλμός, β κύμα, κύμα, κύμα θορύβου και ούτω καθεξής. 15 είδη κυματομορφών.
2. Τροφοδοσία: Συνιστάται DC4-9V, DC5V κατά τη χρήση προσαρμογέα, συνιστάται μπαταρία λιθίου 3,7V κατά τη χρήση μπαταρίας.
3. Ρεύμα: 180MA σε τάση 5V
4. Εύρος συχνοτήτων: ημιτονοειδές κύμα 0,01Hz-500,00kHz (με περαιτέρω αύξηση της συχνότητας, το πλάτος εξόδου μειώνεται), άλλες κυματομορφές 0,01Hz-100,00kHz (αλλά δεν περιορίζει το ανώτερο όριο της ρυθμιζόμενης συχνότητας, εάν οι απαιτήσεις παραμόρφωσης και τρεμοπαίγματος δεν είναι υψηλές, η χρήση συχνότητας μπορεί να αυξηθεί περαιτέρω).
5. Ανάλυση: 0,01Hz.

6. Παραμόρφωση ημιτονοειδούς κύματος: Λιγότερο από 1% κάτω από 1kHz, Λιγότερο από 0,5% πάνω από 1kHz.
7. Πλάτος εξόδου: Μέγιστο t10V (PP).
8. Αντίσταση εξόδου: 50 ohms.
9. Απόκλιση DC: μέγιστο 10V, με λειτουργία απενεργοποίησης.
10. Όλες οι παράμετροι ρύθμισης μπορούν να αποθηκευτούν.
11. υπάρχουν φίλτρα που μπορούν να ενεργοποιηθούν και να απενεργοποιηθούν, μπορούν να προσαρμοστούν καλά σε ημιτονοειδή και παλμική κυματομορφή εξόδου.
II. Χαρακτηριστικά:
Συμπαγές μέγεθος (125x80x 26,5MM), πλήρεις λειτουργίες, απλή λειτουργία, εύκολο στη μεταφορά. Μπορεί να τροφοδοτηθεί από τροφοδοτικό ή μπαταρία λιθίου 3,7V. Μαζί με παλμογράφο, μπορεί να χρησιμοποιηθεί για δοκιμή και εντοπισμό σφαλμάτων ηλεκτρονικών κυκλωμάτων, χαρακτηριστικά συχνότητας και δοκιμή απόκρισης παλμού και μέτρηση ενισχυτών ήχου. Λόγω της καλής ακρίβειας και της σταθερότητας συχνότητας του DDS, είναι επίσης πολύ κατάλληλο για τη βαθμονόμηση του παράγοντα χρόνου σάρωσης παλμογράφου. Η έξοδος τετραγωνικού κύματος είναι κατάλληλη για τη ρύθμιση των χαρακτηριστικών του εξασθενητή παλμογράφου και του παλμού του αισθητήρα.
Χρώμα: Χρώμα φωτογραφίας
Υλικό: Πλαστικό + Μέταλλο

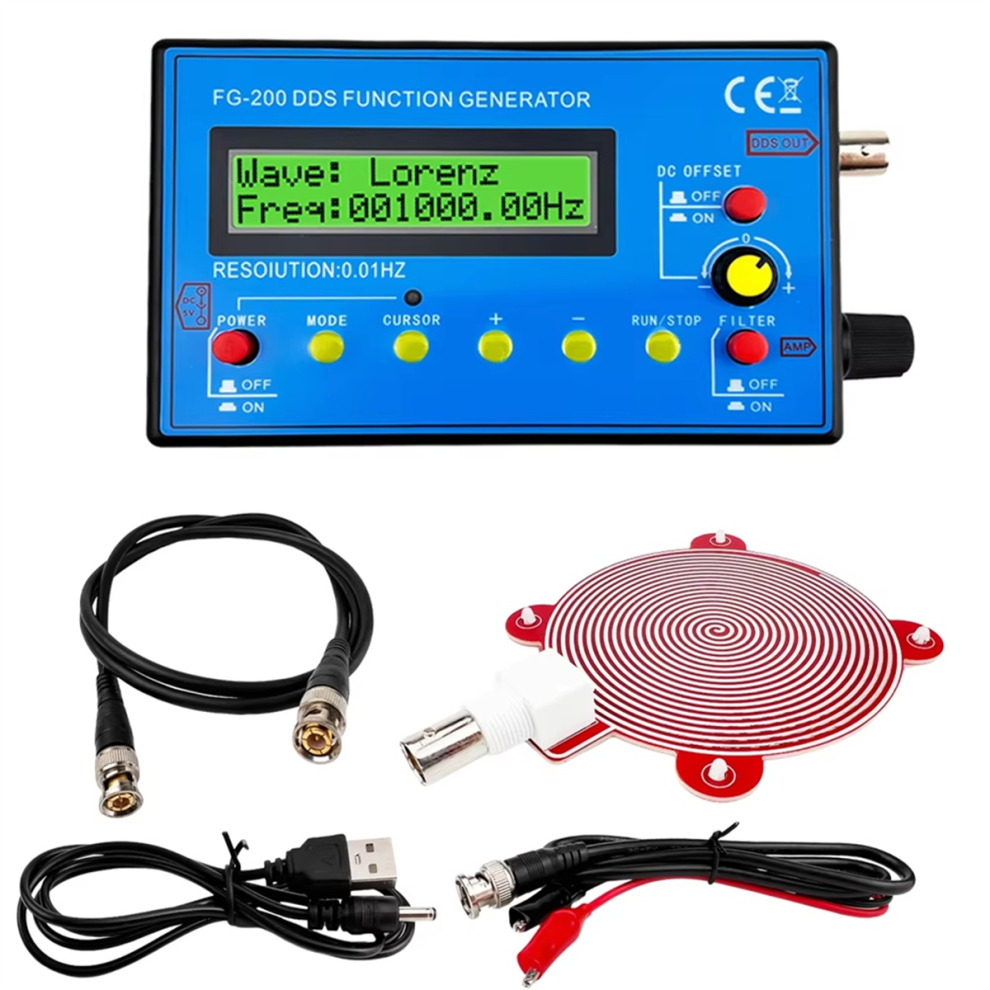

Περιεχόμενα συσκευασίας:
1 γεννήτρια σήματος

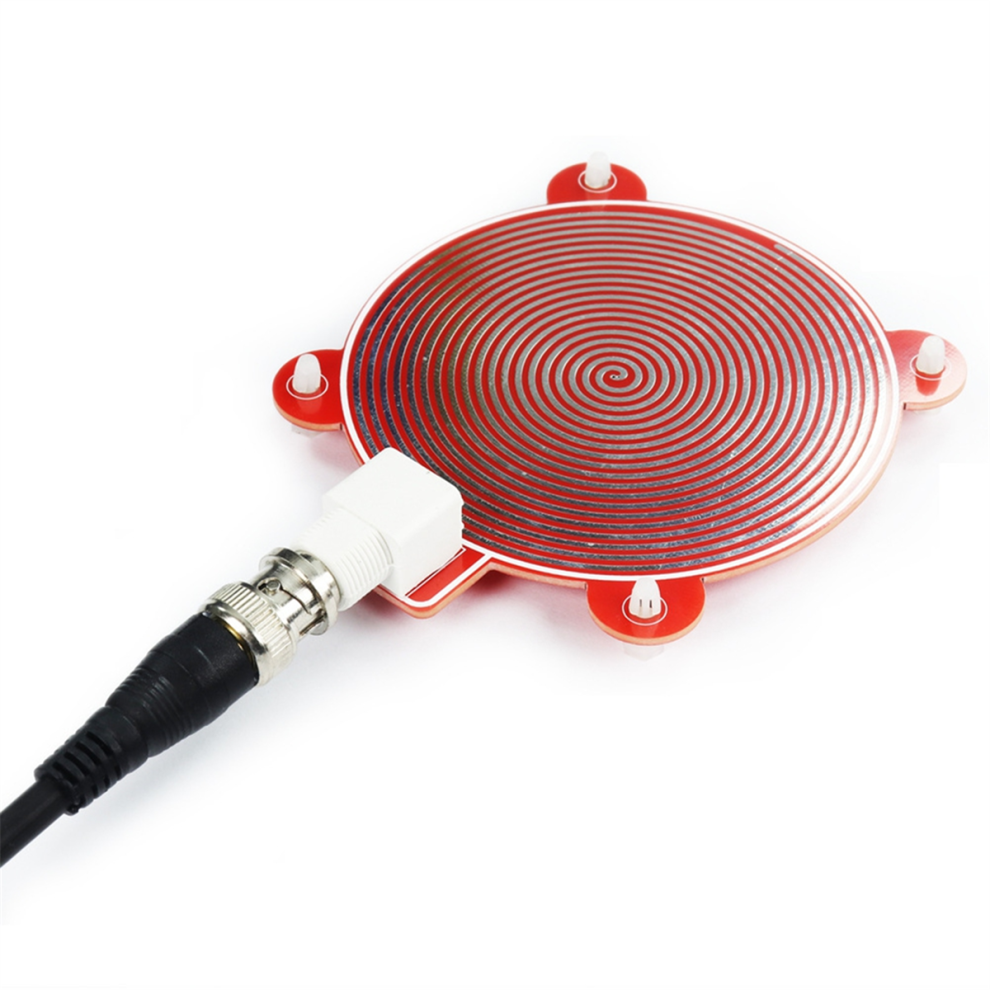

1 σετ αξεσουάρ

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές απεικονίσεις ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
