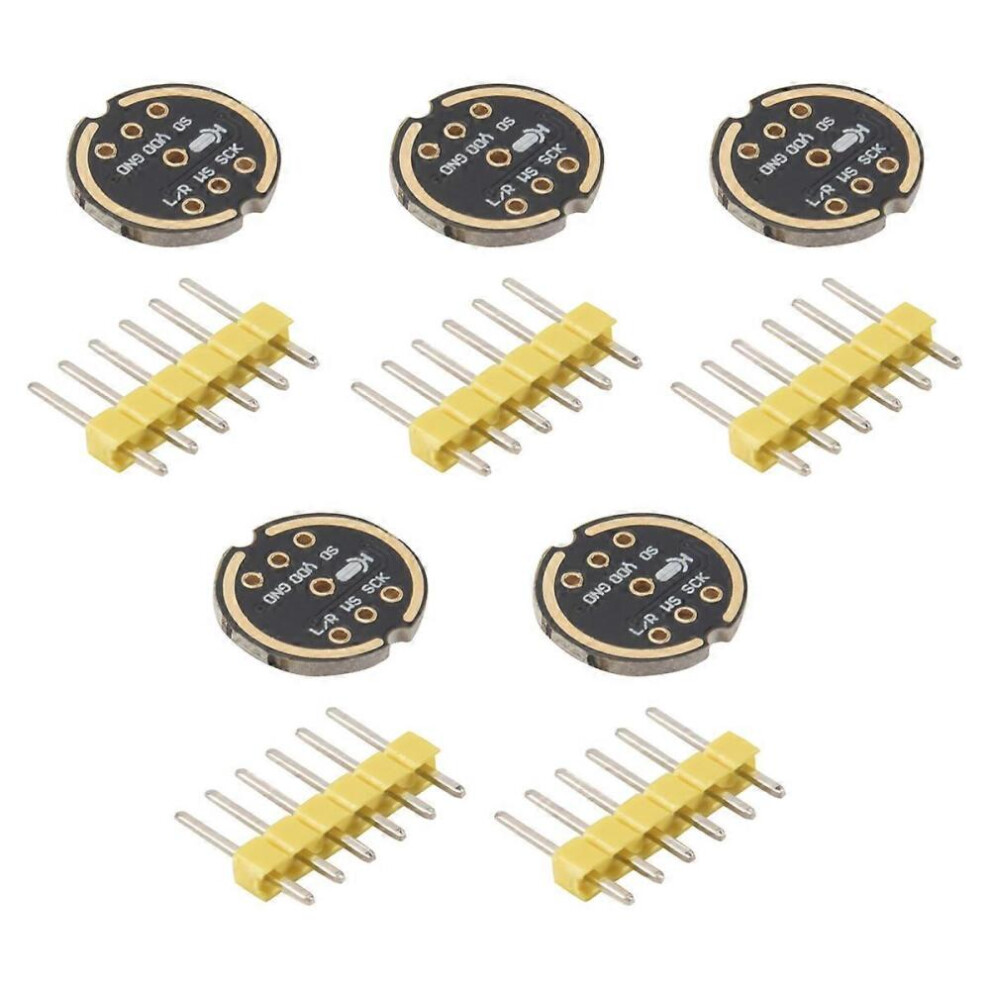

τεμάχια INMP441 Μονάδα Μικροφώνου Πανκατευθυντικού

τεμάχια INMP441 Μονάδα Μικροφώνου Πανκατευθυντικού Περιγραφή

Εισαγωγή προϊόντος:

Το INMP441 είναι ένα υψηλής απόδοσης, χαμηλής ισχύος, ψηφιακής εξόδου, πανκατευθυντικό μικρόφωνο MEMS με κάτω θύρα. Η

Η ολοκληρωμένη λύση INMP441 αποτελείται από έναν αισθητήρα MEMS, επεξεργασία σήματος, αναλογικό-ψηφιακό μετατροπέα, φίλτρο anti-aliasing, διαχείριση ενέργειας και βιομηχανικά τυποποιημένη διεπαφή I2S 24-bit. Η διεπαφή I2S επιτρέπει στο INMP441 να συνδέεται απευθείας σε ψηφιακούς επεξεργαστές όπως DSP και μικροελεγκτές χωρίς την ανάγκη κωδικοποιητή ήχου για χρήση στο σύστημα.

Το INMP441 έχει υψηλό λόγο σήματος προς θόρυβο και αποτελεί εξαιρετική επιλογή για εφαρμογές κοντινού πεδίου. Το INMP441 έχει επίπεδη ευρυζωνική απόκριση συχνότητας που έχει ως αποτέλεσμα υψηλή ευκρίνεια φυσικού ήχου.

Χαρακτηριστικά προϊόντος:

Ψηφιακή διεπαφή I2S με δεδομένα 24-bit υψηλής ακρίβειας

2. Ο υψηλός λόγος σήματος προς θόρυβο είναι 61

3. Υψηλή ευαισθησία-26 dBFS

4. Σταθερή απόκριση συχνότητας από 60Hz έως 15kHz

Χαμηλή κατανάλωση ενέργειας: χαμηλή κατανάλωση ενέργειας 1,4 mA

6.Υψηλό PSR: -75 dBFS

Ορισμός διεπαφής:

: Ρολόι σειριακών δεδομένων για διεπαφή I2S

WS: Επιλογή λέξης σειριακών δεδομένων για διεπαφή I2S

L \/ R: Αριστερά \/ Επιλογή δεξιού καναλιού.

Όταν έχει ρυθμιστεί σε χαμηλή τιμή, το μικρόφωνο εξάγει ένα σήμα στο αριστερό κανάλι του πλαισίου I2S.

Όταν έχει ρυθμιστεί σε υψηλή τιμή, το μικρόφωνο εξάγει σήματα στο δεξί κανάλι

SD: Έξοδος σειριακών δεδομένων από τη διεπαφή I2S.

VCC: Ισχύς εισόδου, 1,8 V έως 3,3 V.

GND: γείωση τροφοδοσίας

Σύνδεση με ESP32:

INMP441 ESP32

--GPIO14

SD--GPIO32

WS--GPIO15

L \/ R--GND

GND--GND

--VDD3.3

Χρώμα: Μαύρο

Υλικό: ABS

Περιεχόμενα συσκευασίας:

5 * Μονάδα πανκατευθυντικού μικροφώνου

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
