Κιτ παλμογράφου LCD Mini DOS για εξάσκηση συγκόλλησης, χαλαρά εξαρτήματα

Κιτ παλμογράφου LCD Mini DOS για εξάσκηση συγκόλλησης, χαλαρά εξαρτήματα Περιγραφή

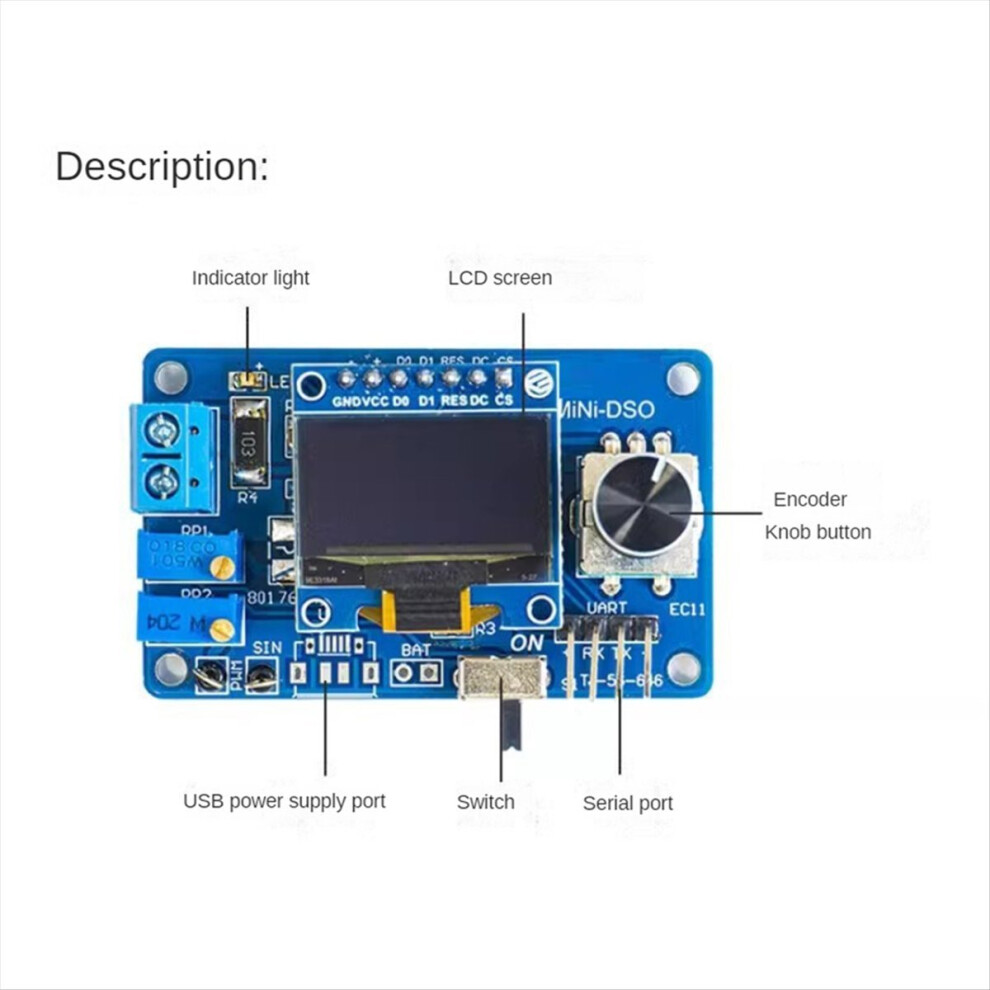

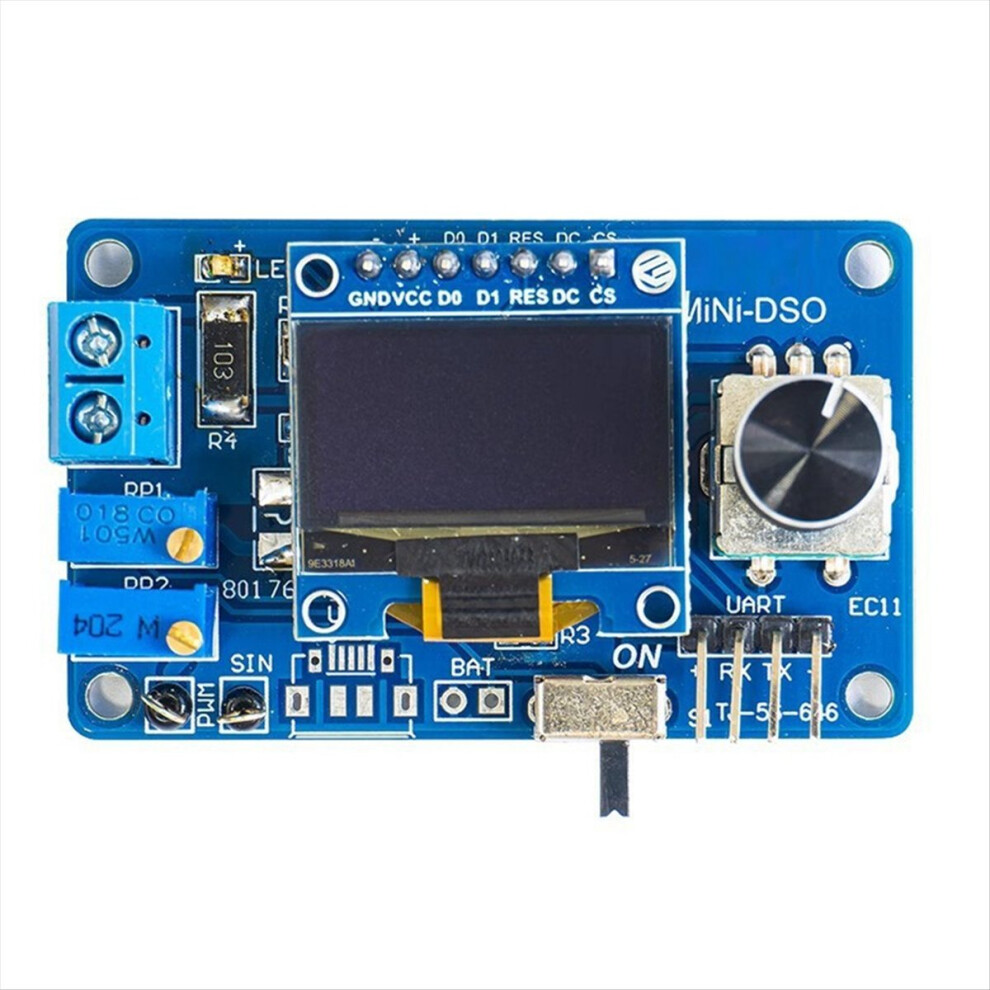

Αυτός είναι ένας απλός παλμογράφος κατασκευασμένος με μικροελεγκτή STC8A8K. Απαιτεί μόνο μια μικρή ποσότητα εξαρτημάτων και είναι εύκολο στη συναρμολόγηση.
Η λειτουργία μπορεί να καλύψει απλές μετρήσεις.
Αυτό το κιτ για την κατασκευή ενός βασικού μοντέλου παλμογράφου με τις απλούστερες δυνατές αρχές και όσο το δυνατόν λιγότερο υλικό.
Ο κώδικας είναι εύκολος στην κατανόηση και είναι επίσης πολύ κατάλληλος για τους ενδιαφερόμενους λάτρεις των ηλεκτρονικών να μάθουν και να ερευνήσουν κατά τη χρήση του προϊόντος.

Όνομα προϊόντος: Κιτ παλμογράφου μίνι μικροελεγκτή
Τάση λειτουργίας: 4-5V
Υπολογιστής ενός τσιπ: STC8A8K64S4A12
Οθόνη: Οθόνη OLED 0,96 ιντσών -7P, ανάλυση 128x64
Αριθμός καναλιών: μονό κανάλι

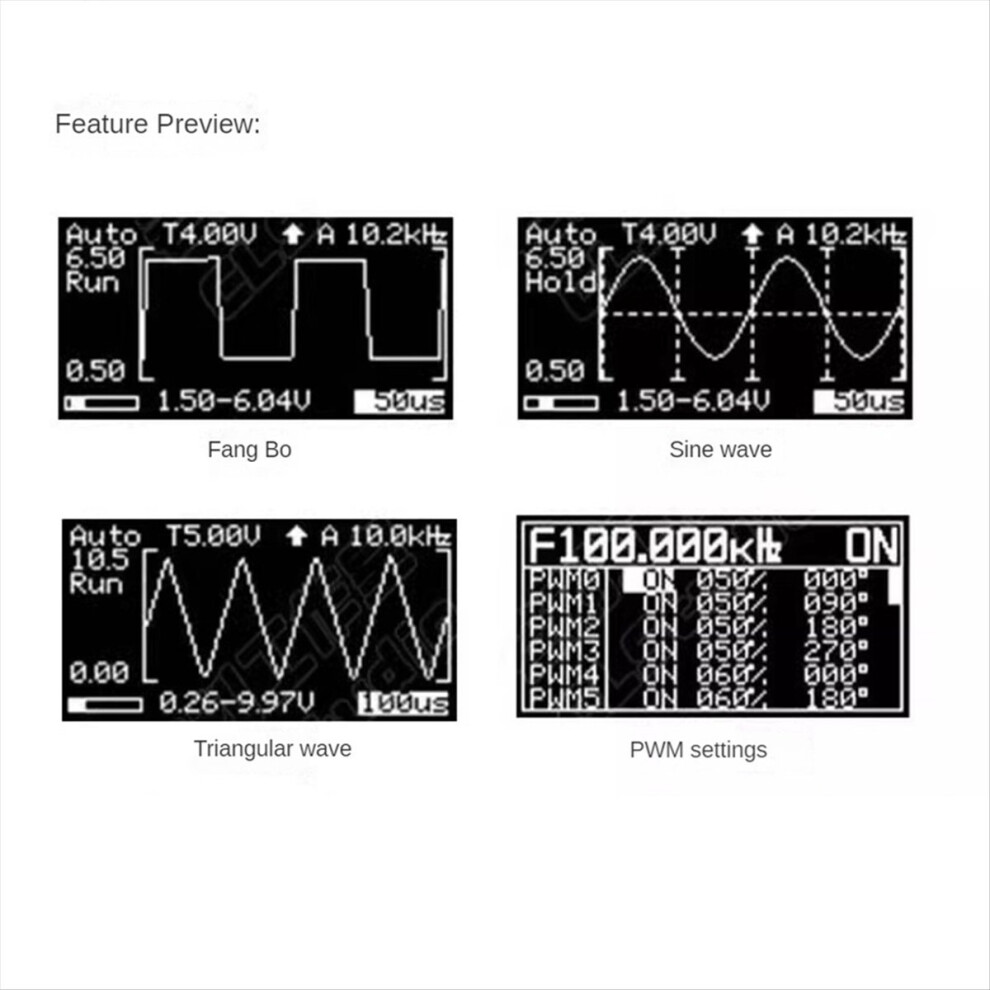

Δευτερόλεπτα/: 500ms, 200ms, 100ms, 50ms, 20ms, 10ms, 5ms, 2ms, 1ms, 500us, 200us, 100us (100us διαθέσιμο μόνο σε λειτουργία αυτόματης ενεργοποίησης)
Εύρος τάσης: 0-30V
Επίπεδο δειγματοληψίας: 10kHz@100us /
Επίπεδο ενεργοποίησης:Επίπεδο τάσης ενεργοποίησης
Κλίση ενεργοποίησης: - ανοδική άκρη, - κατερχόμενη άκρη ενεργοποίησης
Λειτουργία ενεργοποίησης: A-αυτόματη λειτουργία, N-κανονική λειτουργία, S-μονή λειτουργία.
Σημείωση: Λόγω διαφορετικών παρτίδων παραγωγής, η εμφάνιση είναι διαφορετική, κάτι που δεν επηρεάζει τη χρήση.
Χρώμα:Μπλε
Υλικό: PCB+ηλεκτρονικά εξαρτήματα
Μέγεθος: Μέγεθος PCB: 57x34mm

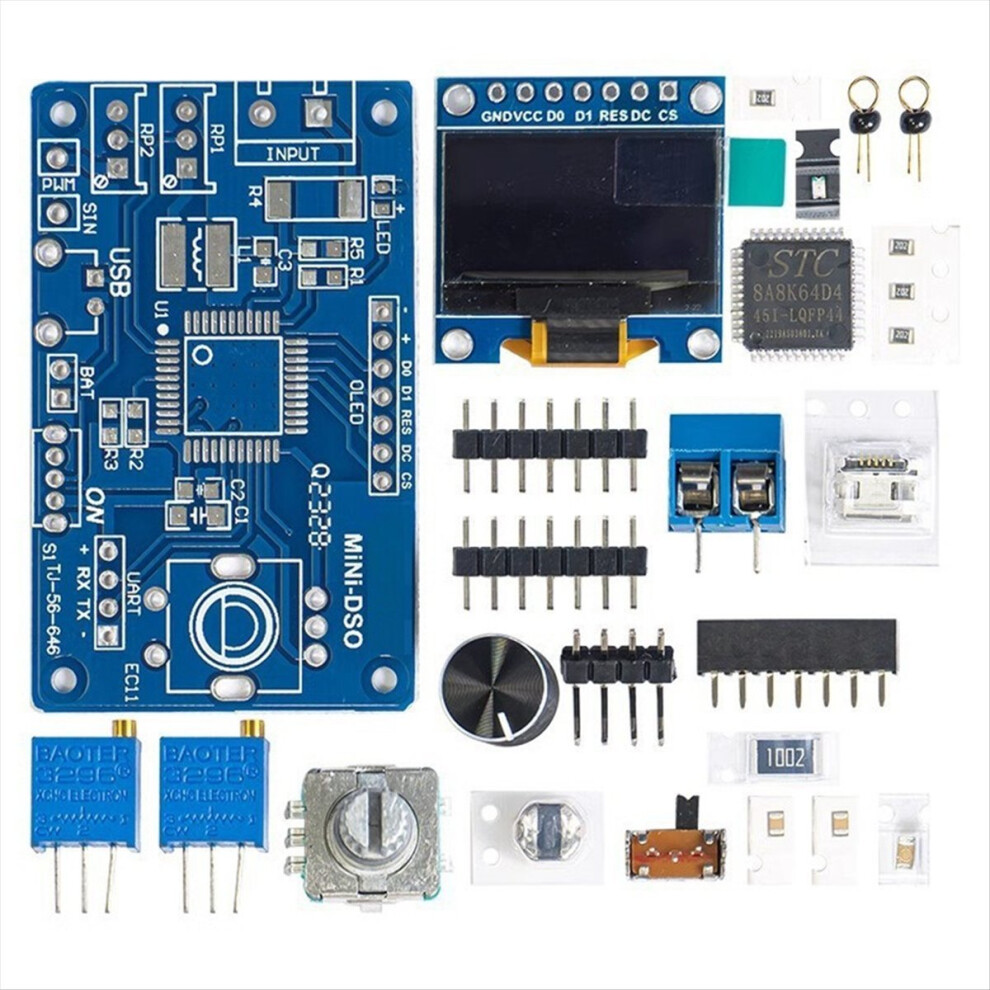

Περιεχόμενα συσκευασίας:
1 * Mini DOS LCD Oscilloscope DIY Kit

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Ανάκλαση φωτός και διαφορετικά Οι ενδείξεις στην οθόνη ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3 cm.
