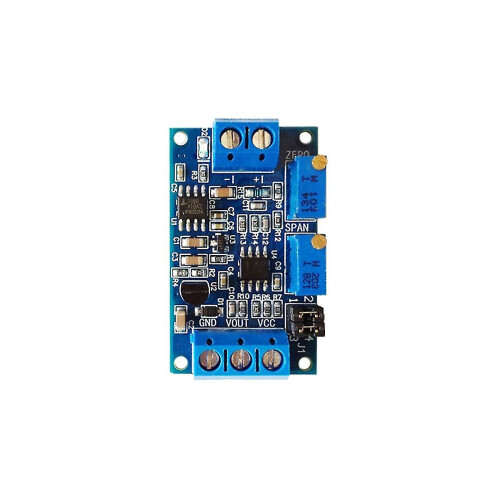

Μονάδα Ρεύματος προς Τάση Πομπός Τάσης 0/4-20ma έως 0-3.3v 5v 10v

Μονάδα Ρεύματος προς Τάση Πομπός Τάσης 0/4-20ma έως 0-3.3v 5v 10v Περιγραφή

Κατά τη διάρκεια της μετάδοσης σήματος κυκλώματος, το σήμα τάσης αυξάνεται καθώς η απόσταση μετάδοσης εξασθενεί. Η χρήση μετάδοσης ρεύματος μπορεί να αποτρέψει την εξασθένηση του σήματος. Αυτή η μονάδα χρησιμοποιείται για το τέλος της μετάδοσης σήματος ρεύματος, μετατρέποντας το σήμα σε σήμα τάσης για ανίχνευση ενός τσιπ. Υποστήριξη εισόδου ρεύματος 4-20Ma, 0-20mA, υποστήριξη τάσης εξόδου 0-3.3V 0-5V 0-10V

Χαρακτηριστικά:

Ευρύ φάσμα τάσης τροφοδοσίας, η τάση εξόδου υποστηρίζει πολλαπλά εύρη

Μπορεί να ρυθμιστεί το μηδέν και το εύρος

Υψηλή σταθερότητα, καλή γραμμικότητα, βιομηχανικής ποιότητας

Αντίσταση δειγματοληψίας σήματος ρεύματος με υψηλή ακρίβεια αντίστασης χρωματικού δακτυλίου, υψηλή ακρίβεια, μικρή απόκλιση θερμοκρασίας, υψηλή ισχύς

Οδηγίες χρήσης:

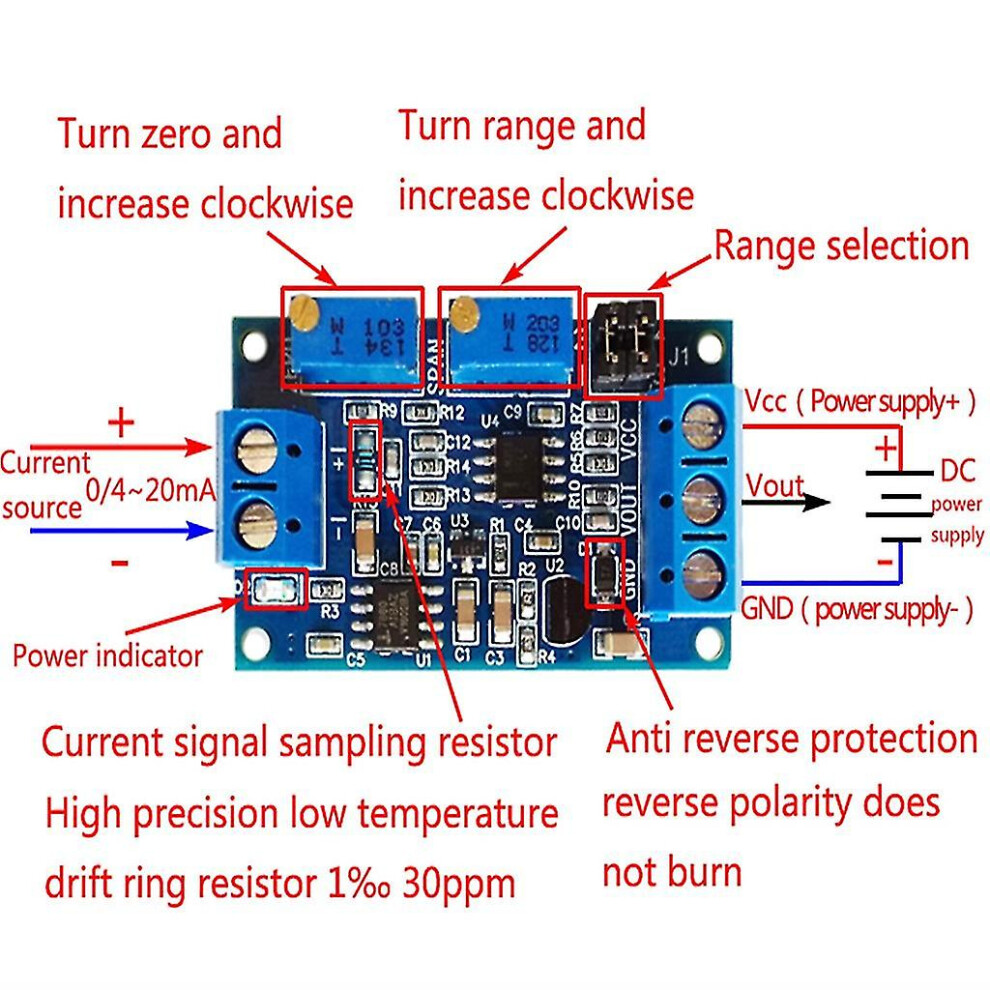

1. Μονάδα σύμφωνα με τον ορισμό της καλωδίωσης, τάση τροφοδοσίας 7-36V (εάν η έξοδος είναι 10V, η τάση τροφοδοσίας πρέπει να είναι μεγαλύτερη από 12V)

2. Μετά την ενεργοποίηση, η ένδειξη D2 πρέπει να είναι αναμμένη, διαφορετικά ελέγξτε τη σύνδεση γραμμής. Η πλακέτα διαθέτει προστασία αντίστροφης τάσης, η αντίστροφη τάση δεν καίγεται.

3. Όταν η είσοδος ρεύματος είναι η ελάχιστη (0mA ή 4mA), ρυθμίστε το ποτενσιόμετρο ZERO έτσι ώστε η έξοδος VOUT να είναι η ελάχιστη (0.0V ή άλλη τάση)

4. Όταν η είσοδος ρεύματος είναι στο μέγιστο (20mA), ρυθμίστε το ποτενσιόμετρο SPAN έτσι ώστε η έξοδος VOUT να είναι η μέγιστη (3,3V ή 5V ή 10V, η έξοδος μπορεί να φτάσει τα 2,5V όταν η είσοδος είναι 4-20ma)

Σύμφωνα με τις ανάγκες σας, μέσω του jumper cap επιλέξτε το κατάλληλο εύρος:

4--20ma: εύρος 0-2,5V: J1 1,2 πόδια βραχυκύκλωμα, 3,4 πόδια βραχυκύκλωμα

εύρος 0 - 3,3V: J1 1,2 πόδια μακριά, 3,4 πόδια μακριά

εύρος 0 - 5,0V: J1 1,2 πόδια βραχυκύκλωμα, 3,4 πόδια βραχυκύκλωμα

εύρος 0--10,0V: J1 1,2 πόδια βραχυκύκλωμα, 3,4 πόδια μακριά

0--20ma: εύρος 0--3,3V: J1 1,2 πόδια βραχυκύκλωμα, 3,4 πόδια βραχυκύκλωμα

Εύρος 0 - 5.0V: J1 1,2 πόδια βραχυκύκλωμα, 3,4 πόδια βραχυκύκλωμα

Εύρος 0--10.0V: J1 1,2 πόδια βραχυκύκλωμα, 3,4 πόδια μακριά

Μέγεθος: 4,2x2,5cm\/1,65x0,98inch

Ποσότητα: 1 τεμ.

Σημείωση:

Παρακαλούμε επιτρέψτε σφάλμα 1-3mm λόγω χειροκίνητης μέτρησης. Παρακαλούμε βεβαιωθείτε ότι δεν σας πειράζει πριν υποβάλετε προσφορά

Λόγω της διαφοράς μεταξύ διαφορετικών οθονών, η εικόνα ενδέχεται να μην αντικατοπτρίζει το πραγματικό χρώμα του προϊόντος. Ευχαριστούμε

Περιεχόμενα συσκευασίας:

1 τεμ. x Μονάδα Ρεύματος προς Τάση
