Δοκιμαστής μετρητή συχνότητας 1MHz-1200MHz, εργαλείο μέτρησης υψηλής ακρίβειας για

Δοκιμαστής μετρητή συχνότητας 1MHz-1200MHz, εργαλείο μέτρησης υψηλής ακρίβειας για Περιγραφή

Περιγραφή:

Αυτός ο μετρητής συχνότητας χρησιμοποιεί έναν μικροελεγκτή 8-bit και υποστηρίζει μετρήσεις έως 1,1 GHz. Έχει σχεδιαστεί για σταθερή καταμέτρηση σημάτων και πρακτική χρήση σε εφαρμογές ηλεκτρονικών δοκιμών.

Η αναφορά συχνότητας χρησιμοποιεί έναν κρυσταλλικό ταλαντωτή (TCXO) με αντιστάθμιση θερμοκρασίας 13.000 MHz πακέτου 5032 με έλεγχο θέρμανσης και η σταθερότητα συχνότητας είναι 2,5 ppm. Η ρύθμιση ενδιάμεσης συχνότητας υποστηρίζει ρύθμιση σε βήματα των 100 Hz, με εύρος συχνότητας από 0 έως 999,9999 MHz και μπορεί να ρυθμιστεί με θετικό ή αρνητικό IF.

Η τάση λειτουργίας είναι DC 9V έως 12V. Το ρεύμα λειτουργίας είναι 55 mA με ενεργοποιημένο τον οπίσθιο φωτισμό και 55 mA με απενεργοποιημένο τον οπίσθιο φωτισμό.

Προδιαγραφές: ο χρόνος πύλης είναι 0,64 δευτερόλεπτα. Η ευαισθησία δοκιμής είναι 60 mVpp για 1 MHz έως 10 MHz, 60 mVpp για 10 MHz έως 60 MHz, και η συχνότητα 60 MHz έως 1,1 GHz δεν έχει δοκιμαστεί.

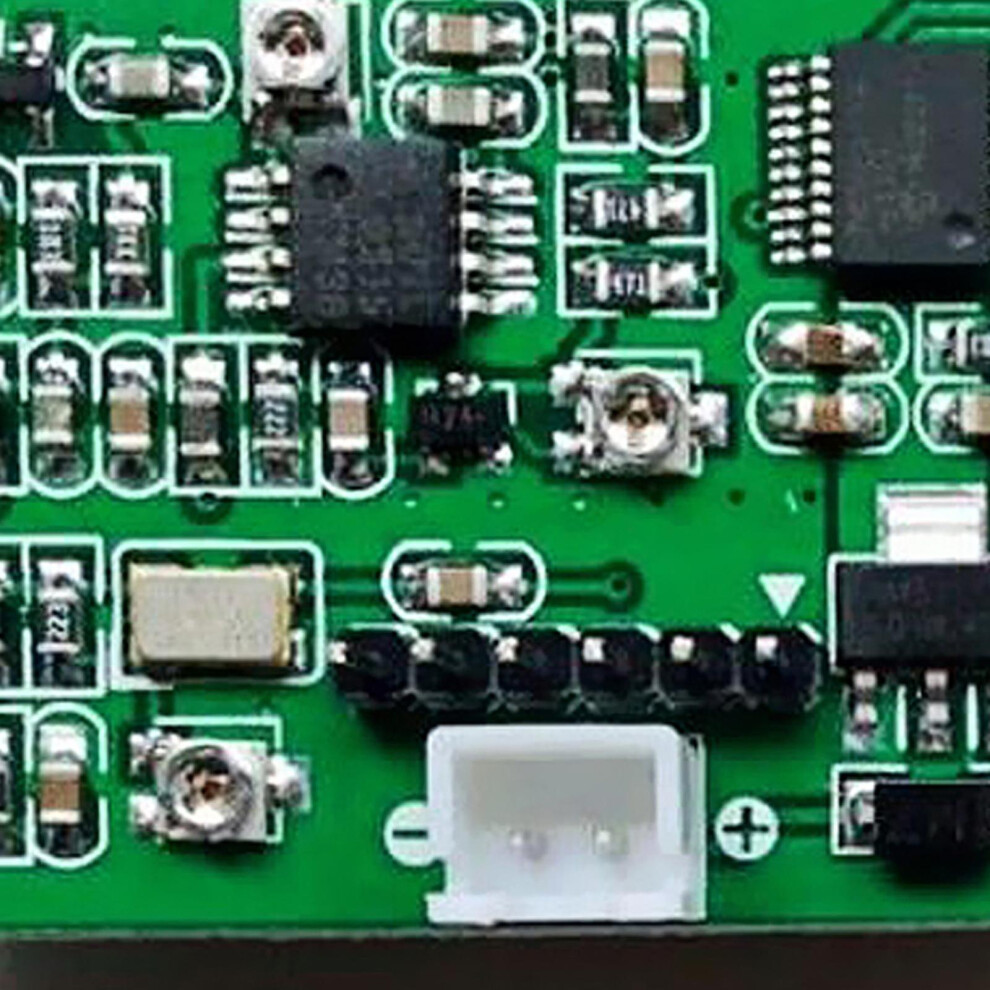

Η οθόνη υποστηρίζει μέγιστο αριθμό 8 ψηφίων. Το μέγεθος της πλακέτας είναι 58 mm x 32 mm x 27 mm / 2,28 x 1,26 x 1,06 ίντσες. Οι διεπαφές της πλακέτας περιλαμβάνουν ΕΙΣΟΔΟ RF για μέτρηση σήματος εισόδου με πλευρική θύρα εξόδου XH2.54-2P, ΕΙΣΟΔΟ ICSP για προγραμματισμό MCU με ακίδες XH2.54-6P και ΕΙΣΟΔΟ ΤΡΟΦΟΔΟΣΙΑΣ για σύνδεση τροφοδοσίας με πλευρική θύρα εξόδου XH2.54-2P. Η συσκευασία περιλαμβάνει 1 μετρητή συχνότητας.
