Ψηφιακός παλμογράφος με οθόνη αφής BSIDE με γεννήτρια σήματος

Ψηφιακός παλμογράφος με οθόνη αφής BSIDE με γεννήτρια σήματος Περιγραφή

Με ολοκληρωμένες λειτουργίες και υψηλή πρακτικότητα, απευθύνεται σε άτομα που εργάζονται στις βιομηχανίες συντήρησης και Έρευνας και Ανάπτυξης.
Αυτή η συσκευή έχει δύο κύριες λειτουργίες: παλμογράφο και γεννήτρια σήματος. Ο παλμογράφος υιοθετεί αρχιτεκτονική υλικού FPGA+MCU+ADC.
Έχει ρυθμό δειγματοληψίας 250MS/s, αναλογικό εύρος ζώνης 50Mhz, ενσωματωμένη μονάδα προστασίας υψηλής τάσης και υποστηρίζει μέγιστη μέτρηση τάσης κορυφής 400V. Υποστηρίζει στιγμιότυπα οθόνης κυματομορφής. Αποθηκεύστε και προβάλετε για να διευκολύνετε τη δευτερογενή ανάλυση.
Στο εσωτερικό, ρυθμίστε μια γεννήτρια σήματος λειτουργίας DDS, η οποία μπορεί να εξάγει 12 είδη σημάτων λειτουργίας. Η μέγιστη έξοδος της γεννήτριας σήματος είναι 2MHz, με βήμα 1Hz. Συχνότητα εξόδου, πλάτος και κύκλος λειτουργίας Ρυθμιζόμενα.
Χρησιμοποιεί οθόνη αφής 3,98 ιντσών και ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου 3000mAh με χρόνο αναμονής έως και 7 ώρες.

Όνομα: Ψηφιακός παλμογράφος οθόνης αφής
Ρυθμός δειγματοληψίας σε πραγματικό χρόνο: 250MHz
Ψηφιακά κανάλια: 2
Παλμογράφος:
Κανάλι: Διπλό κανάλι.
Αναλογικό εύρος ζώνης: 50MHz.
Ρυθμός δειγματοληψίας σε πραγματικό χρόνο: 250MSa/s.
Βάθος αποθήκευσης: Έως 128kByte.
Αντίσταση εισόδου: 1MΩ.
Εύρος βάσης χρόνου: 10ns/div - 20s/div.
Κάθετη ευαισθησία: 10mv/div - 20v/div.
Ακρίβεια βάσης χρόνου: 20ppm.
Μέγιστη μετρούμενη τιμή Τάση: 400V.
Αισθητήρας: 1x/10x.
Όριο εύρους ζώνηςΥποστήριξη ορίου 20MHz.
Λειτουργία ενεργοποίησης: ΑΥΤΟΜΑΤΗ/Κανονική/Μονή.
Τύπος ενεργοποίησης: Ανοδική ακμή, Πτώση ακμής.
Λειτουργία εμφάνισης κυματομορφής: XY/YT/Κύλιση.
Μέθοδος σύζευξης: AC/DC.
Μετρηθέντα δεδομένα:Περίοδος, συχνότητα, τιμή από κορυφή σε κορυφή, μέγιστη τιμή, ελάχιστη τιμή, Μέση τιμή, ενεργός τιμή, πλάτος, κύκλος λειτουργίας, πλάτος παλμού.
Μαθηματικοί υπολογισμοί:1+2,1-2,1*2,1/2,-1,-2,|1|,|2|,FFT.
Αποθήκευση στιγμιότυπου οθόνης κυματομορφής:Ναι.
Εξαγωγή εικόνων κυματομορφής από υπολογιστή:Ναι.
Χρώμα:Όπως φαίνεται
Υλικό: ABS

Συσκευασία Περιεχόμενα:

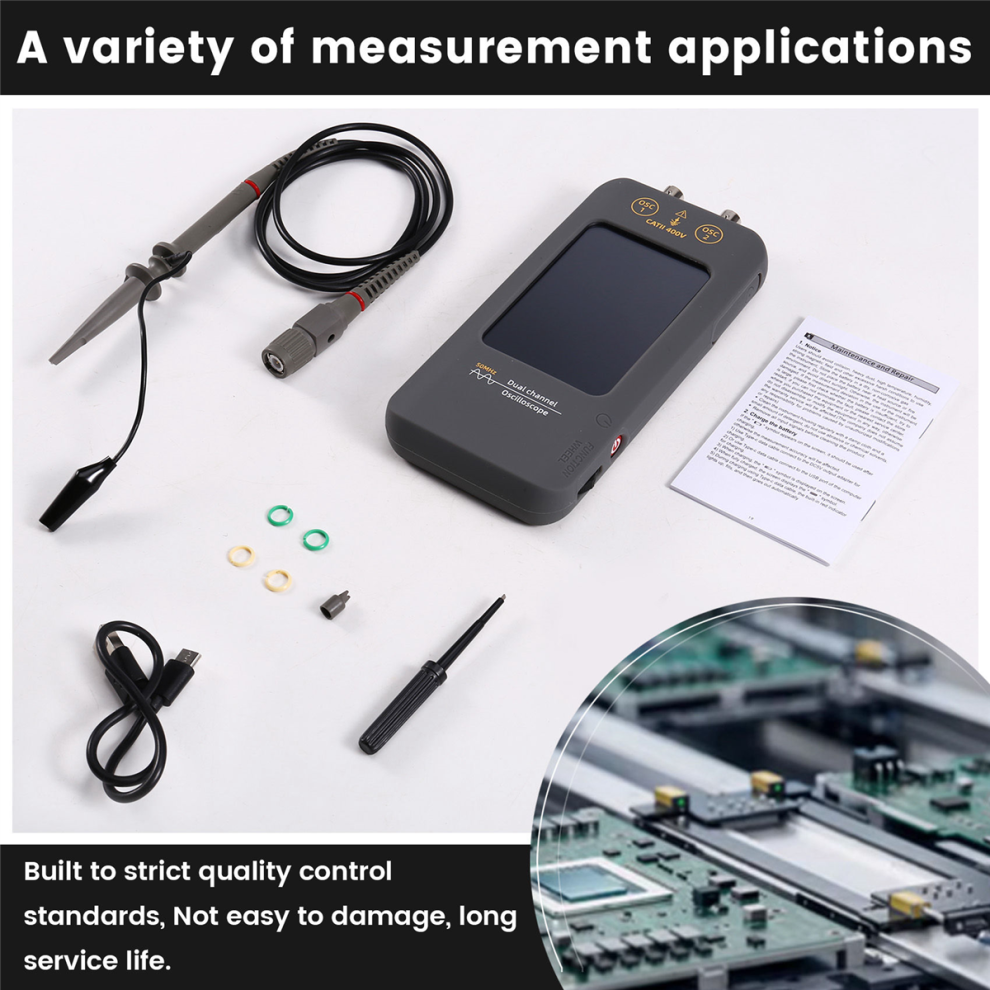

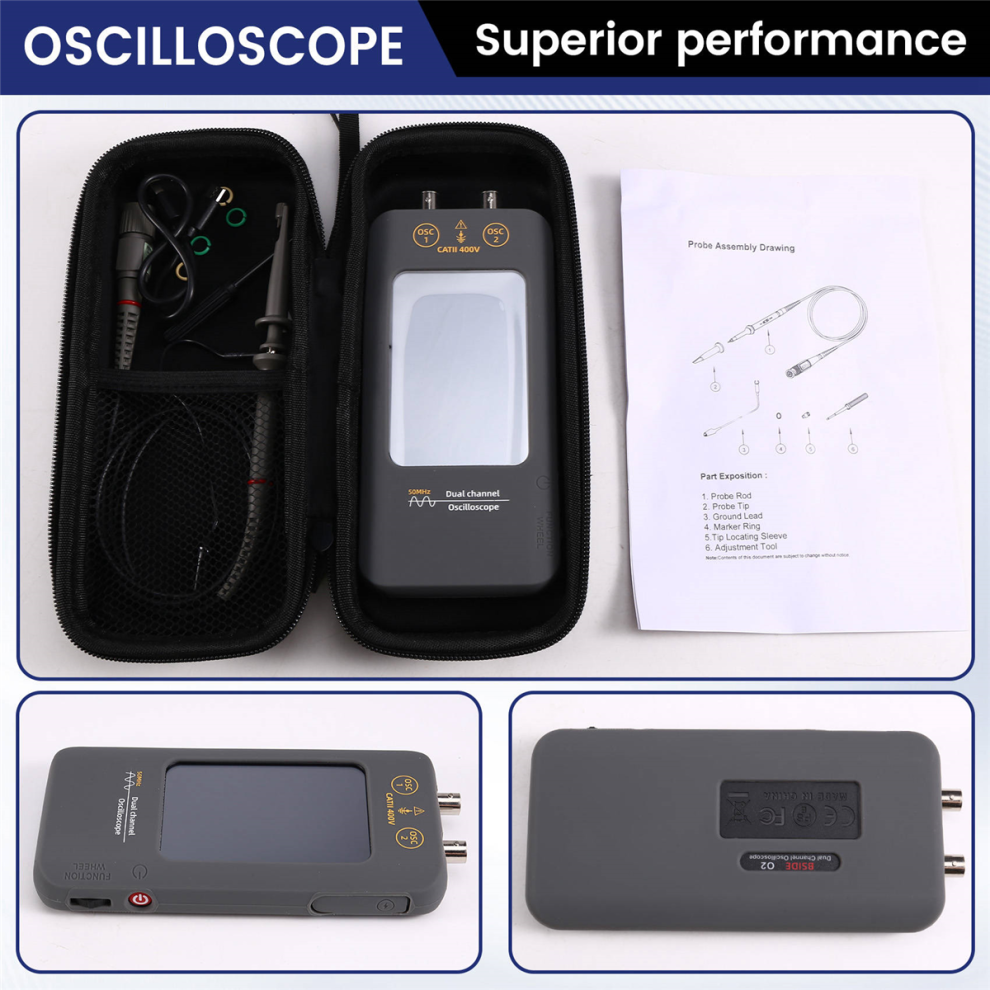

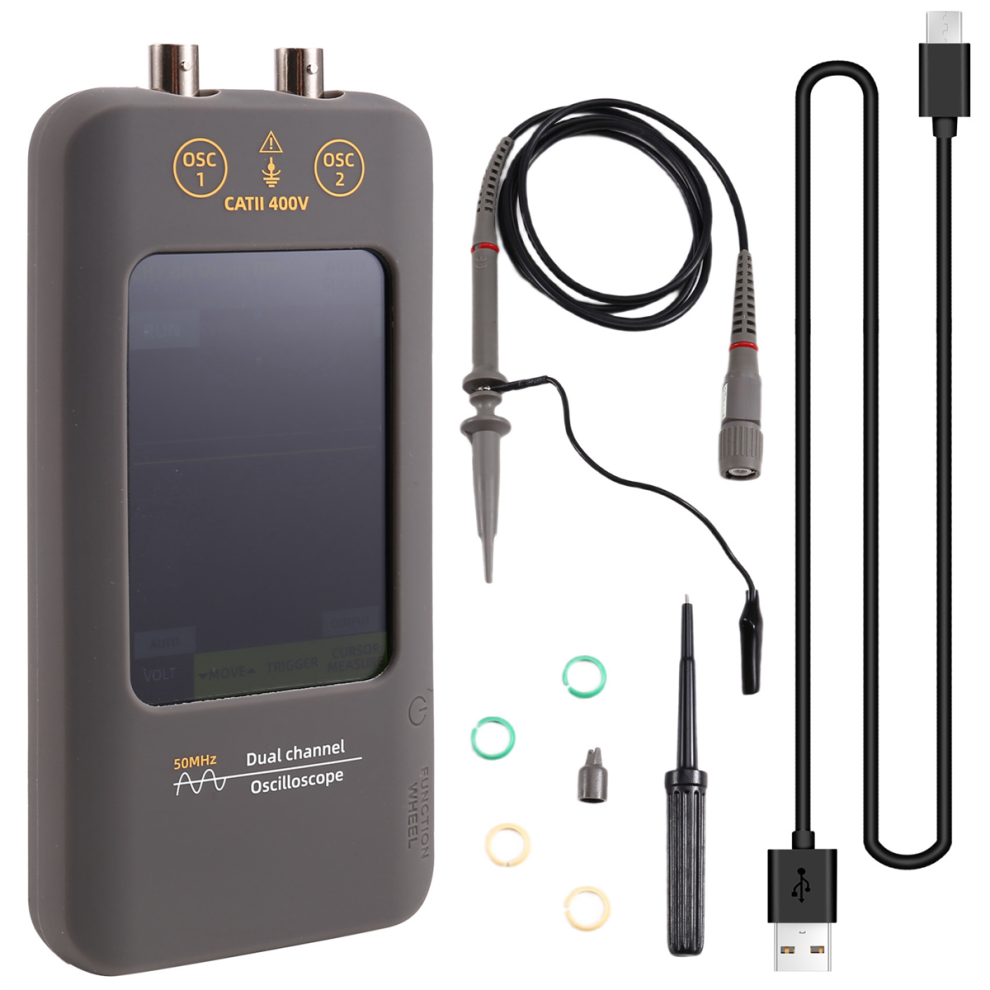

1 * Κιτ ψηφιακού παλμογράφου με οθόνη αφής

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, δεν περιλαμβάνονται άλλα προϊόντα.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές απεικονίσεις ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
