Ανιχνευτής συστήματος αυτόματης ανάφλεξης T100 για σύστημα ανάφλεξης 12V 24V

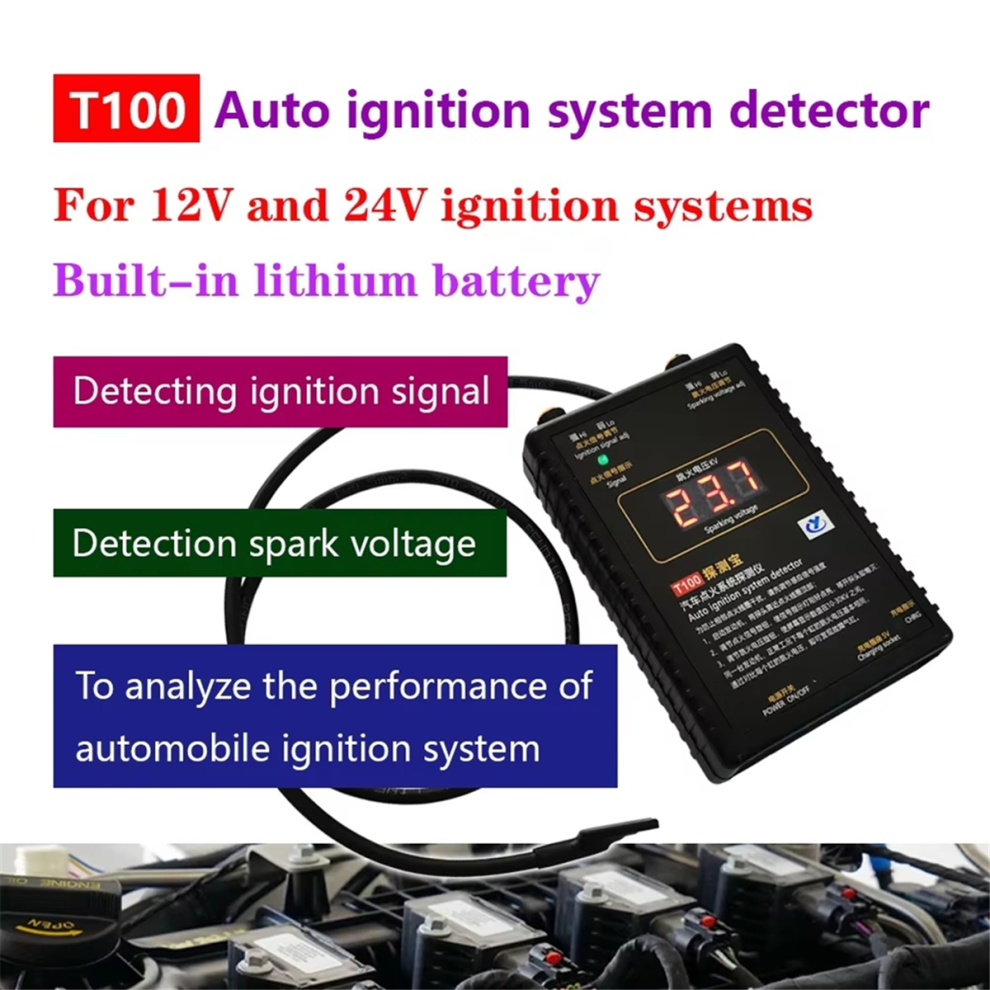

Ανιχνευτής συστήματος αυτόματης ανάφλεξης T100 για σύστημα ανάφλεξης 12V 24V Περιγραφή

1. Εντοπίστε το σήμα ανάφλεξης και η συχνότητα αναλαμπής της ενδεικτικής λυχνίας είναι σύμφωνη με τη συχνότητα σπινθήρα. 2. Εντοπίστε την τάση σπινθήρα. Η τάση σπινθήρα που εμφανίζεται στην οθόνη είναι η τιμή αναφοράς. Συγκρίνοντας την τάση σπινθήρα κάθε κυλίνδρου, μπορούν να εντοπιστούν οι κύλινδροι με μη φυσιολογική λειτουργία.
3. Αναλύστε την απόδοση και τη θέση σφάλματος του συστήματος ανάφλεξης. 4. Κατάλληλο για σύστημα ανεξάρτητης ανάφλεξης (COP) τετράχρονων κινητήρων. 5. Κατάλληλο για δοκιμή συστήματος ανάφλεξης 12V και 24V. Εύρος ένδειξης τάσης σπινθήρα 0-50KV.
Ενδείξεις λειτουργίας
1. Ο αισθητήρας επαγωγής δεν μπορεί να αγγίξει απευθείας το τμήμα υψηλής τάσης του πηνίου ανάφλεξης.
2. Χωρητικότητα ενσωματωμένης μπαταρίας λιθίου: 400mAh. 3. Τάση φόρτισης 5V, διεπαφή φόρτισης TYPE-C. 4. Η ενδεικτική λυχνία ανάβει κατά τη φόρτιση και η πλήρως φορτισμένη ενδεικτική λυχνία είναι σβηστή.

Για να αποφύγετε παρεμβολές από γειτονικά πηνία ανάφλεξης, ρυθμίστε πρώτα την ισχύ του επαγωγικού σήματος.

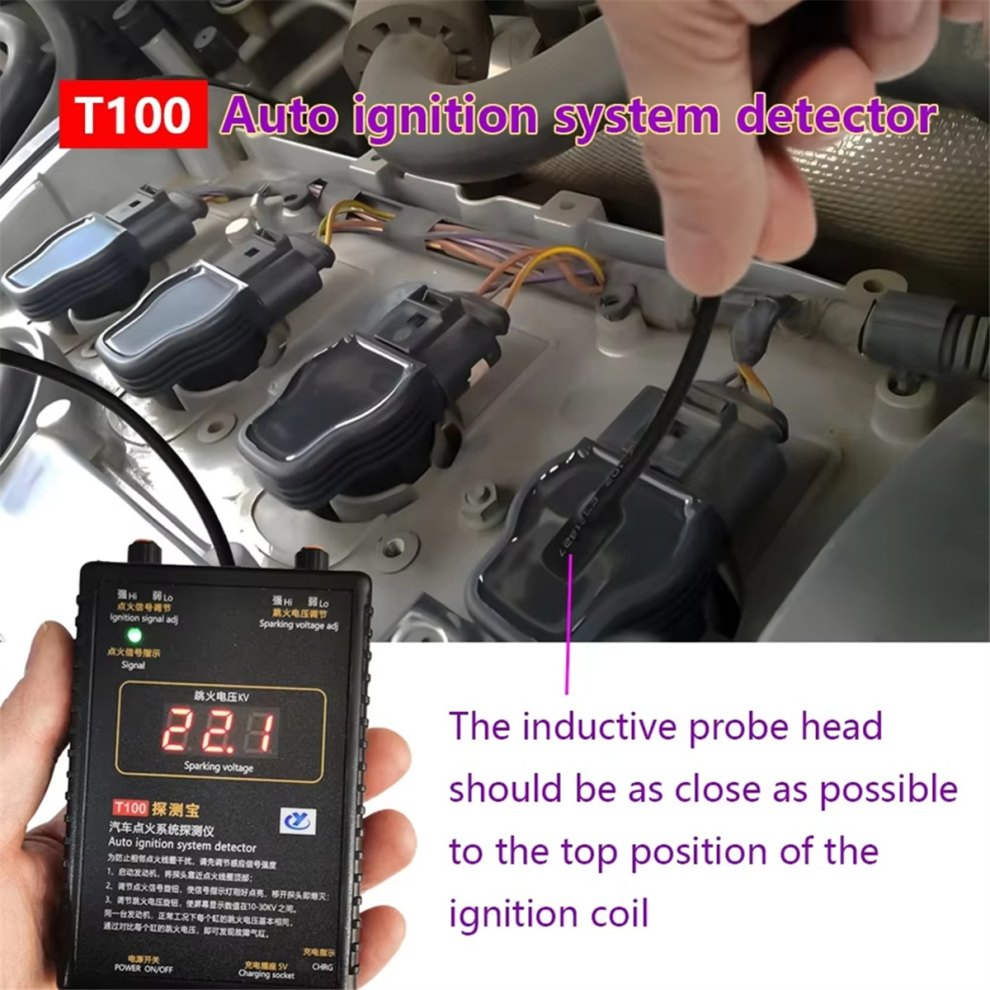

1. Ξεκινήστε τον κινητήρα και τοποθετήστε την κεφαλή του αισθητήρα κοντά στην κορυφή του πηνίου ανάφλεξης.

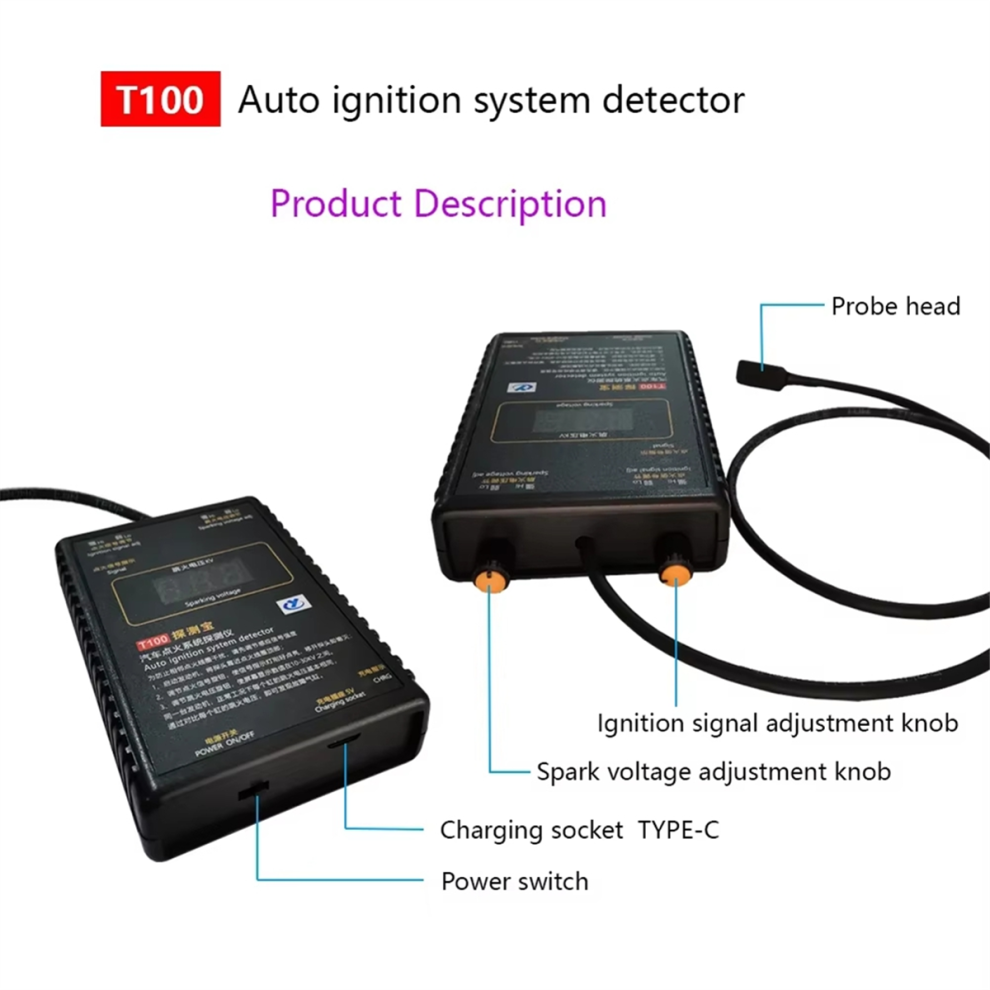

2. ρυθμίστε το κουμπί σήματος ανάφλεξης, έτσι ώστε η λυχνία σήματος ανάφλεξης να αναβοσβήνει, η κεφαλή του αισθητήρα να μετακινείται σε απόσταση και η λάμπα να σβήνει αμέσως.
3. ρυθμίστε το κουμπί τάσης σπινθήρα, έτσι ώστε η τιμή στην οθόνη να είναι μεταξύ 10-30KV.

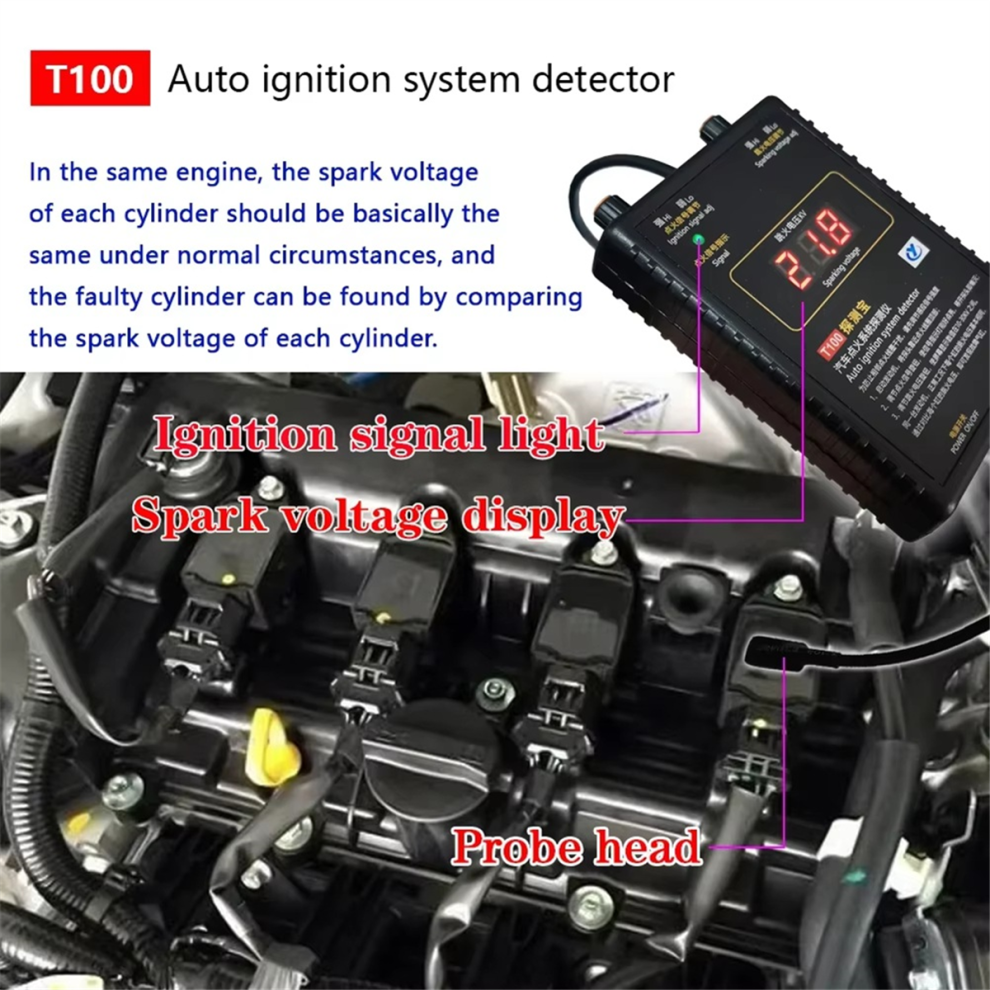

4. εντοπίστε όλους τους κυλίνδρους αντίστοιχα και, στη συνέχεια, συγκρίνετε τις τιμές τάσης σπινθήρα. Υπό κανονικές συνθήκες, στον ίδιο κινητήρα, η τάση σπινθήρα πρέπει να είναι η ίδια ή πολύ κοντά.
5. Εάν η διαφορά τιμής τάσης σπινθήρα σε έναν κύλινδρο και σε αρκετούς άλλους κύλινδρους είναι μεγάλη, υποδεικνύοντας ότι ο κύλινδρος είναι ελαττωματικός.
Ανάλυση σφάλματος του συστήματος ανάφλεξης του αυτοκινήτου. Η τάση σπινθήρα ενός κυλίνδρου είναι σημαντικά χαμηλότερη από αυτή των άλλων κυλίνδρων. Πιθανές αιτίες:
1. διαρροή μόνωσης πηνίου ανάφλεξης, βραχυκύκλωμα στροφής, βλάβη κυκλώματος ανάφλεξης, κ.λπ.
2. διαρροή μόνωσης μπουζί, μικρό κενό εκκένωσης, άνθρακας ή λάδι, κ.λπ.
3. χαμηλή πίεση κυλίνδρου.
4. σφάλμα χρονισμού ανάφλεξης.
5. Το πηνίο ανάφλεξης ή το μπουζί δεν ταιριάζουν.
Χρώμα: μαύρο
Υλικό: πλαστικό

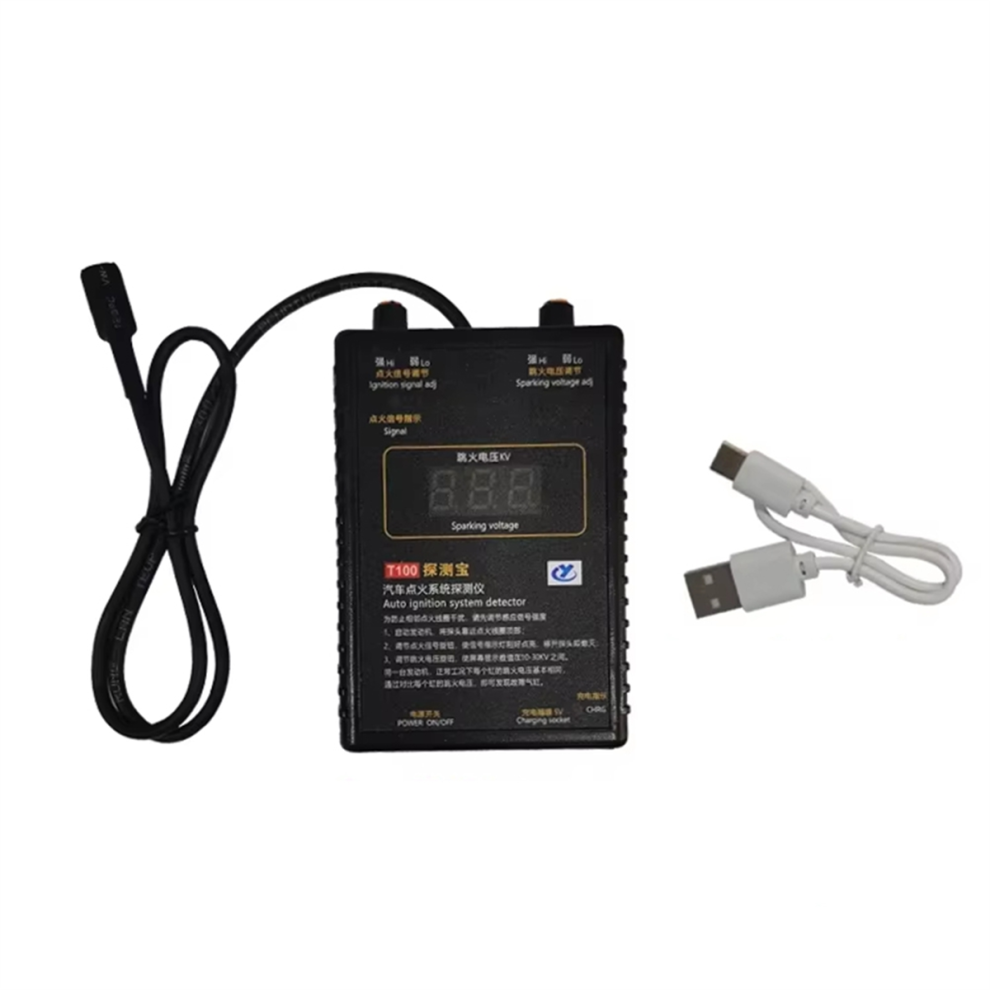

Περιεχόμενα συσκευασίας:
1 x Ανιχνευτής συστήματος αυτόματης ανάφλεξης T100
1 x Καλώδιο USB

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές απεικονίσεις ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
