Στήριγμα τοποθέτησης φωτοβολταϊκού πάνελ με κλιπ μέσης για τραπεζοειδή στέγη 35mm

Στήριγμα τοποθέτησης φωτοβολταϊκού πάνελ με κλιπ μέσης για τραπεζοειδή στέγη 35mm Περιγραφή

Χαρακτηριστικά: 100% καινούριο και υψηλής ποιότητας.

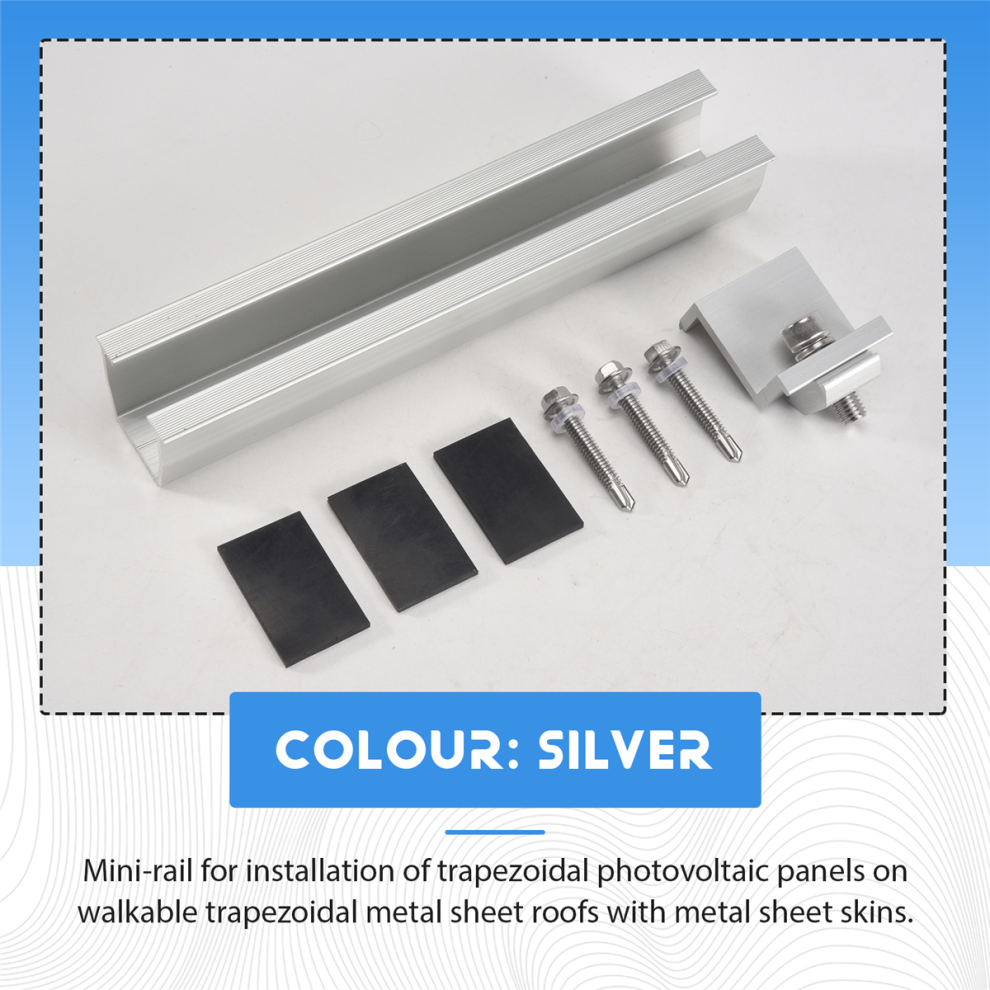

Εφαρμογή: Μίνι ράγα για εγκατάσταση τραπεζοειδών φωτοβολταϊκών πάνελ σε πεζές τραπεζοειδείς μεταλλικές στέγες με μεταλλικό φύλλο.
Καλή κατανομή της στατικής φόρτισης. Αυτός ο τύπος εγκατάστασης μειώνει την ελκτική επίδραση του βάρους του συστήματος PV στην εξωτερική επιφάνεια της επικάλυψης της στέγης.
Δεν χρειάζεται μεταφορά μακριών τμημάτων προφίλ, προσαρμόζεται στην απόσταση μεταξύ των στηριγμάτων των προφίλ πάνελ.
Τα τμήματα του προφίλ είναι προδιατρημένα και καλύπτονται με ταινία σφράγισης.

Περιγραφή:

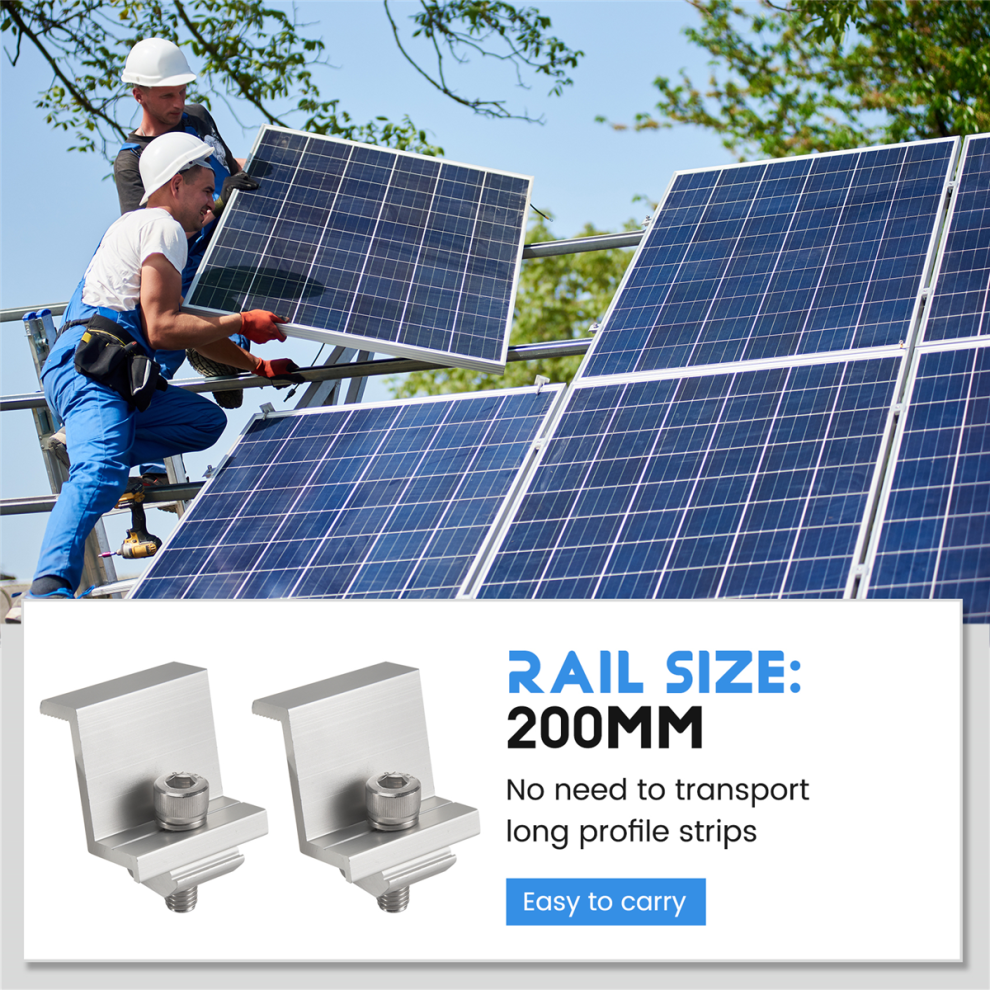

Διάσταση ράγας: 200 mm
Κλιπ τελικών άκρων: για πάνελ φωτοβολταϊκών πλάτους 35 mm
Συναρμολόγηση:
1. Η κατανομή της οροφής εξαρτάται από το μέγεθος της μονάδας.
2. Ευθυγραμμίστε με τις γραμμές κιμωλίας.
3. Τοποθετήστε το στηρίγμα, τρυπήστε προ οπές με Ø 5,00 mm μεταλλικό φύλλο και στερεώστε με 4 τυφλά ριβίτ. Ή χρησιμοποιήστε βίδα λεπτού μεταλλικού φύλλου για να το στερεώσετε χωρίς προδιάτρηση.
4. Τοποθετήστε σειρά με ένα ξύλινο πρότυπο και μετά από 10 σειρές ελέγξτε ξανά τον προσανατολισμό με ένα κομμάτι σπάγκου.
Υλικό: Κράμα αλουμινίου
Χρώμα: ασημί

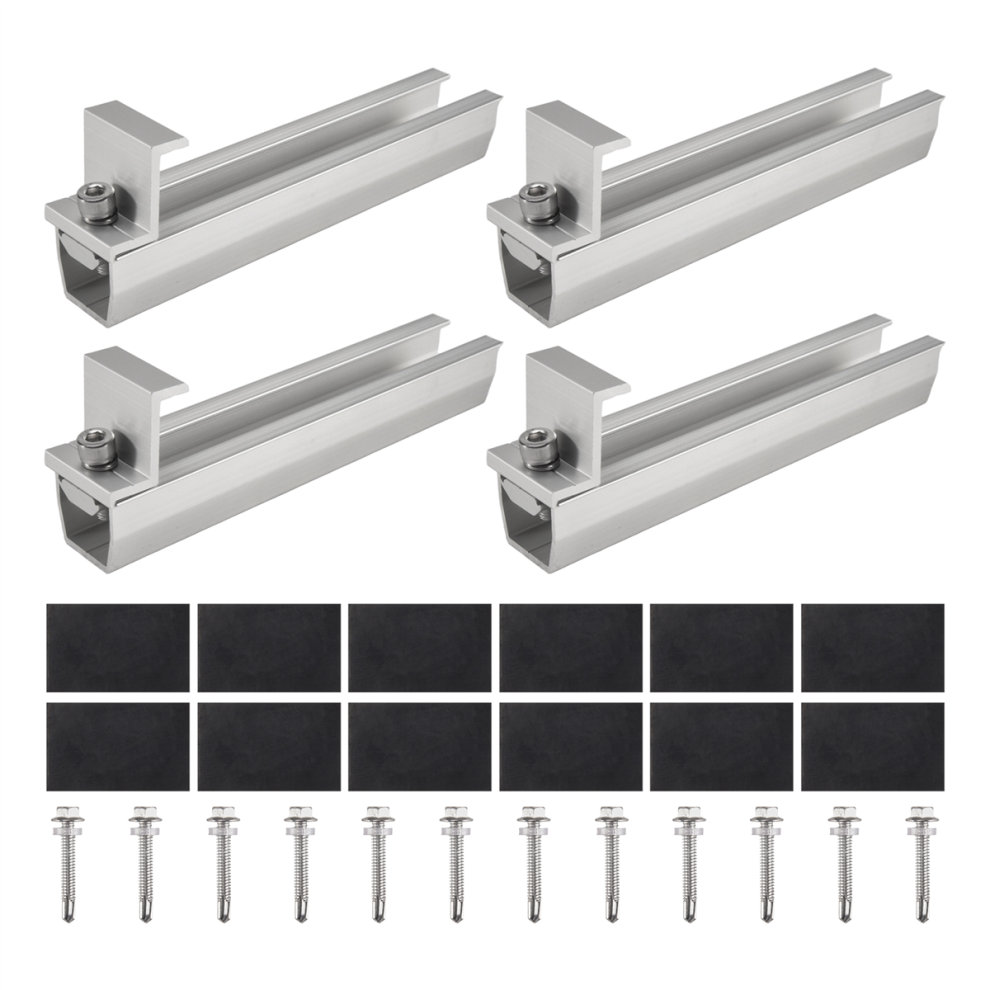

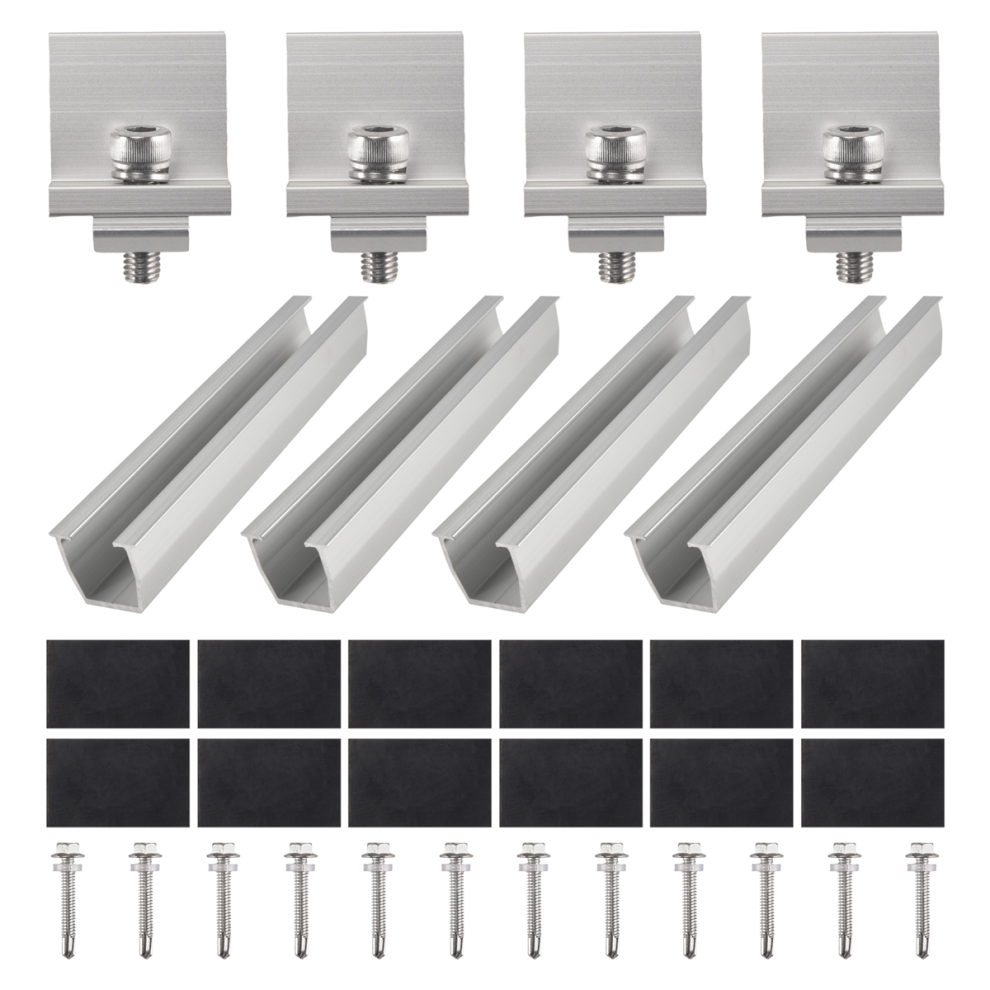

Περιεχόμενα συσκευασίας:
4 x ράγες (με φλάντζα σφράγισης + βίδες)
4 x κλιπ τελικών άκρων

Μόνο το παραπάνω περιεχόμενο συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η ανάκλαση του φωτός και διαφορετικές οθόνες ενδέχεται να προκαλέσουν μικρή διαφορά στο χρώμα του προϊόντος στην εικόνα σε σχέση με το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3 cm.
