Σύστημα εντοπισμού θέσης πηγής σήματος GPSDO 10MHz GPS Disciplined

Σύστημα εντοπισμού θέσης πηγής σήματος GPSDO 10MHz GPS Disciplined Περιγραφή

1. GPSDO (Global Positioning System Disciplined Oscillator), επίσης γνωστός ως κρυσταλλικός ταλαντωτής ελεγχόμενος από φούρνο με πειθαρχία GPS, ρολόι πειθαρχημένο από GPS ή τυπική πηγή σήματος 10MHz. Σε σύγκριση με τις συμβατικές βάσεις χρόνου, διαθέτει ανώτερη ακρίβεια, ελάχιστη απόκλιση θερμοκρασίας και απαράμιλλη σταθερότητα εξόδου.
2. Αξιοποιώντας το ακριβές σήμα 1PPS από το GPS, ο μικροελεγκτής μας ρυθμίζει και εξάγει σχολαστικά ένα σήμα PWM 16-Bit για να ελέγχει σχολαστικά την ακρίβεια του κρυσταλλικού ταλαντωτή ελεγχόμενου από φούρνο. Η τάση λεπτής ρύθμισης για τον κρυσταλλικό ταλαντωτή κυμαίνεται από 0-5V, όπου κάθε βήμα PWM 1Bit ρυθμίζει με ακρίβεια την τάση εξόδου κατά 0,000076V.

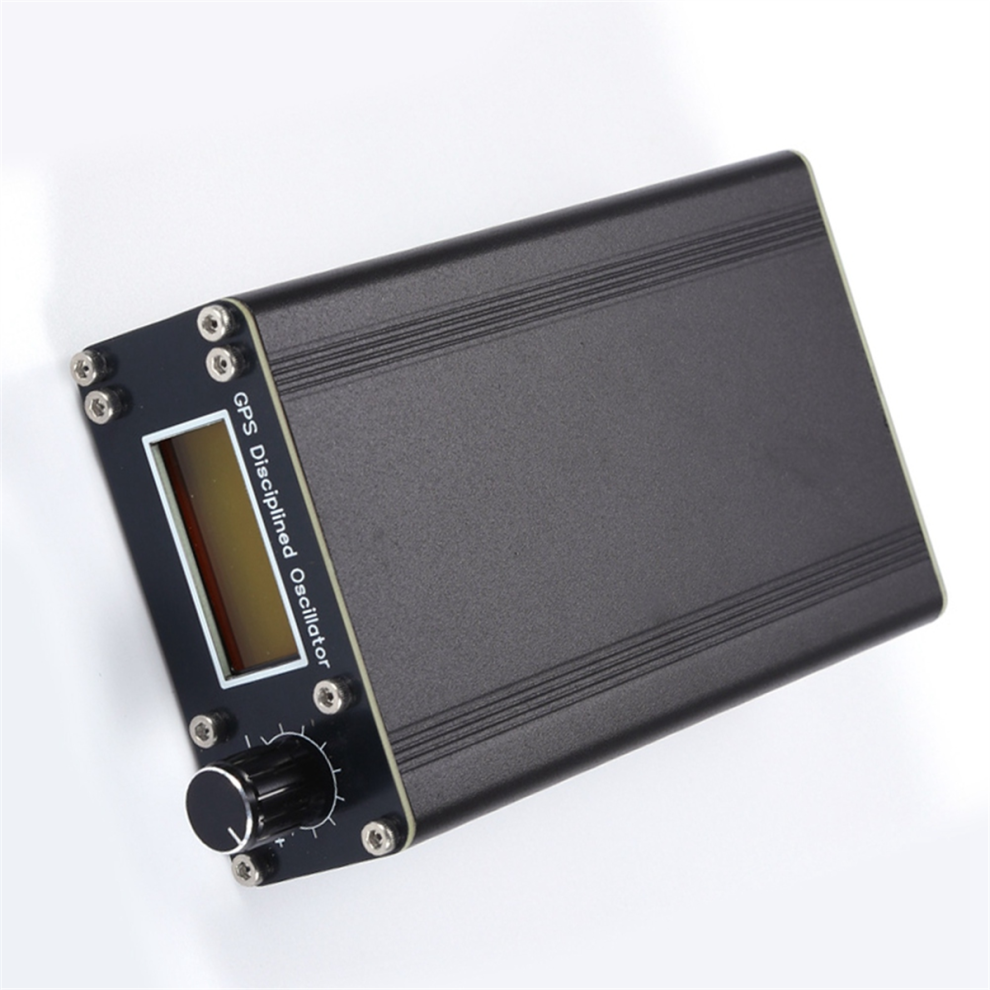

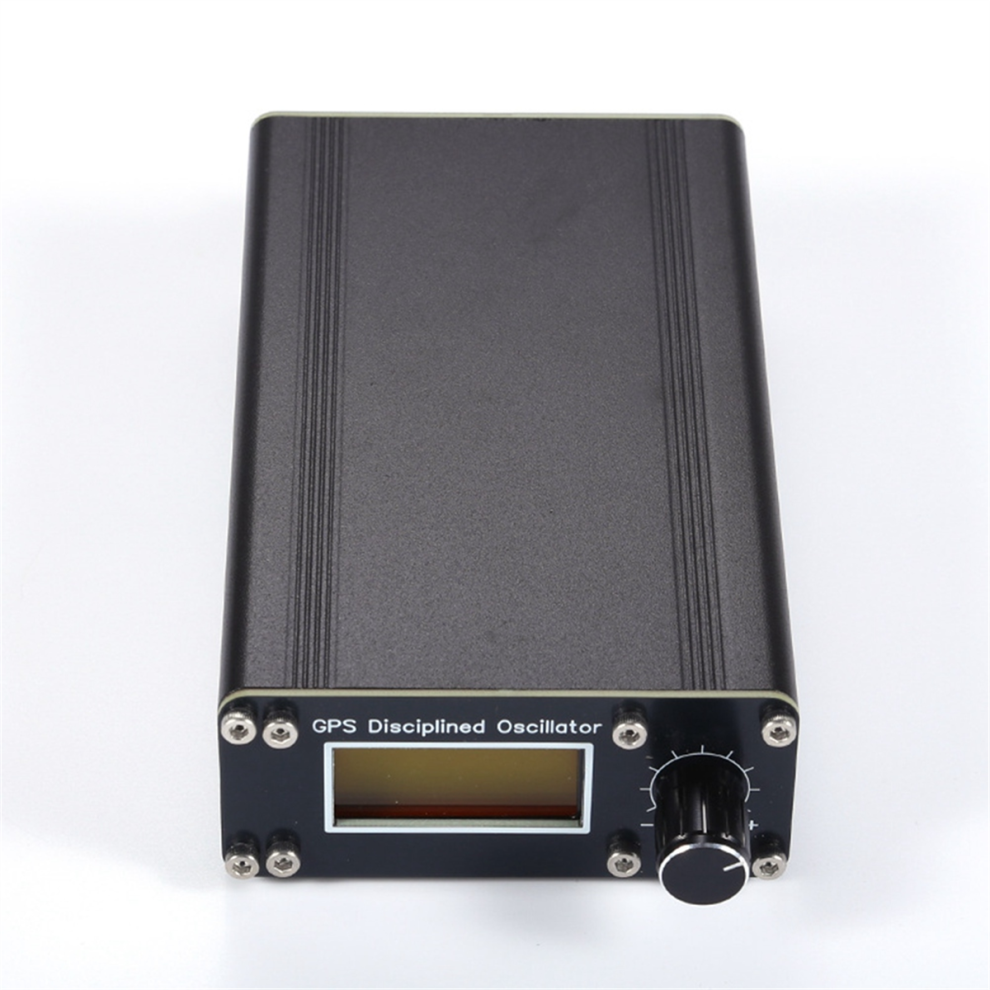

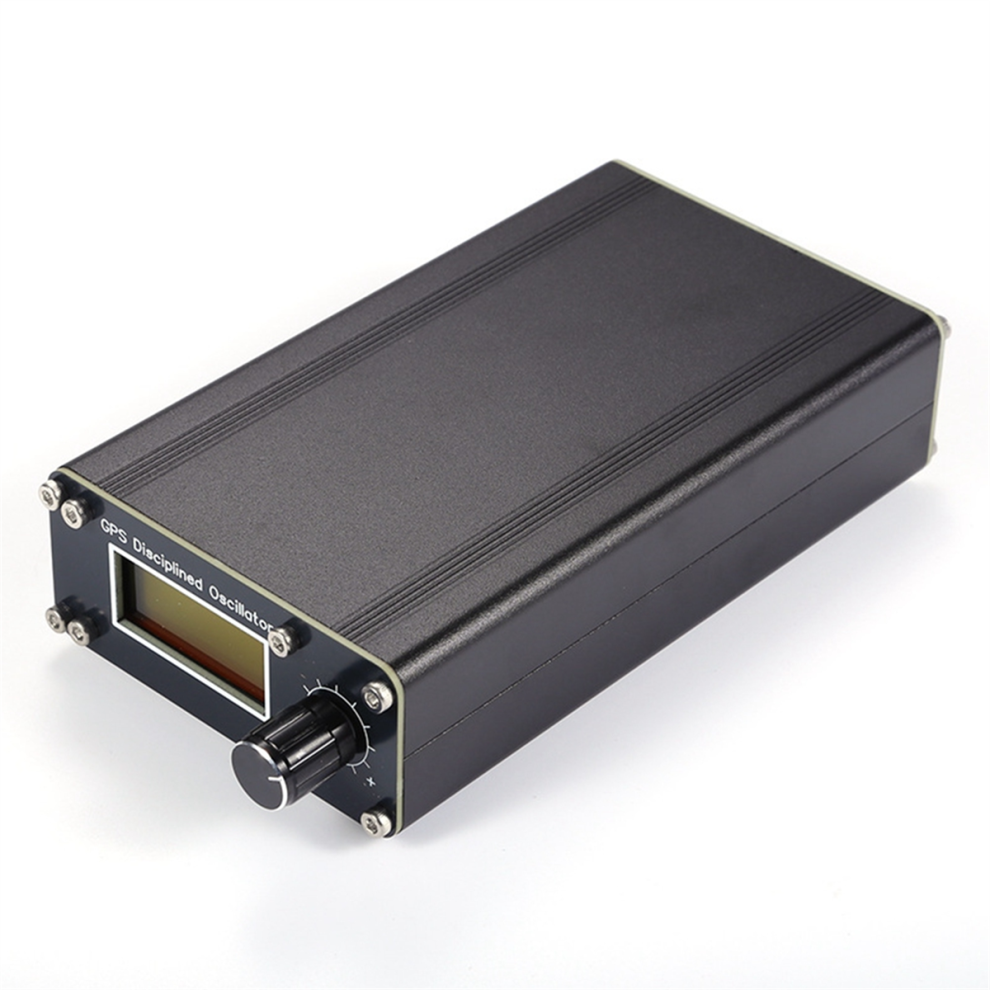

3. Ο μπροστινός πίνακας ενσωματώνει μια οθόνη και έναν κωδικοποιητή για εύκολη λειτουργία. Ο πίσω πίνακας είναι εξοπλισμένος με μια διεπαφή εξόδου 10MHz, μια διεπαφή εξόδου 1PPS, μια υποδοχή κεραίας GPS, μαζί με διακόπτη τροφοδοσίας και μια υποδοχή εισόδου τροφοδοσίας 12V DC.
4. Ιδανικές Εφαρμογές: Το GPSDO είναι ιδανικό για αποκωδικοποιητές ήχου υψηλής τεχνολογίας, όργανα, μετρητές, μετρητές συχνότητας, γεννήτριες σήματος και οποιαδήποτε συσκευή που απαιτεί εξωτερική είσοδο πηγής αναφοράς 10MHz.
5. Μπορεί να παρέχει σε αυτές τις συσκευές μια σταθερή και αξιόπιστη είσοδο πηγής αναφοράς 10MHz για να διασφαλίσει την ακρίβεια και την αξιοπιστία της λειτουργίας του εξοπλισμού.

Διεπαφή τροφοδοσίας: DC5521
Τάση/Ρεύμα λειτουργίας: 12V, 1A (Σημείωση: Δεν περιλαμβάνεται τροφοδοτικό, παρακαλούμε προετοιμάστε το ξεχωριστά)
Ρεύμα λειτουργίας: 650mA κατά την προθέρμανση, σταθεροποιούμενο στα 350mA
Συχνότητα εξόδου: 10.000000.000MHz 0.01Hz
Κυματομορφή εξόδου: Τετραγωνικό κύμα
Πλάτος εξόδου: 10dBm
Κρύσταλλο ελεγχόμενο από φούρνο: ISOTEMP OCXO 143-141
Μονάδα GPS: NE0-6M
Η εκτύπωση/εμφάνιση μπορεί να διαφέρει από παρτίδα σε παρτίδα, αλλά δεν θα επηρεάσει τη χρήση
Χρώμα: Μαύρο
Υλικό:Κράμα αλουμινίου

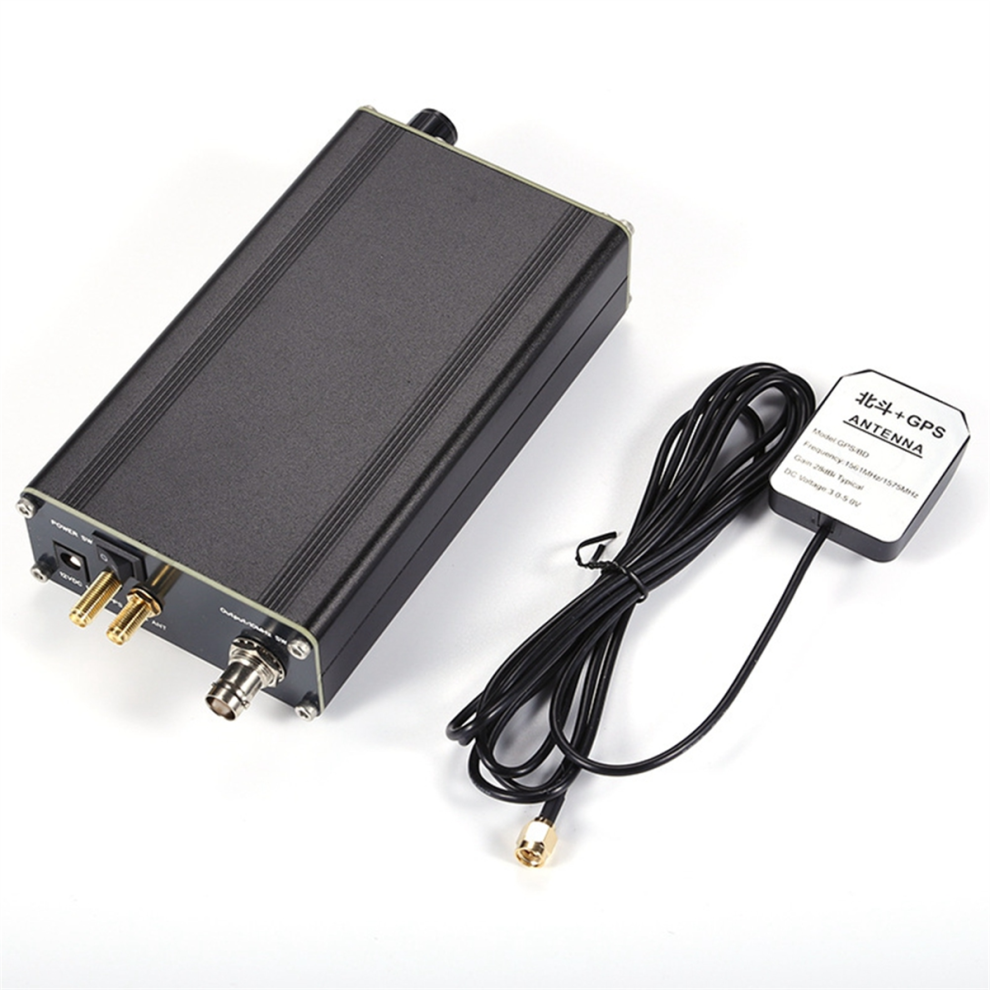

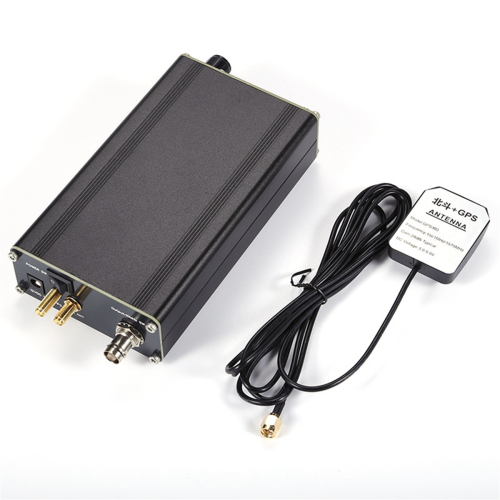

Περιεχόμενα συσκευασίας:
1 x Κύρια μονάδα (Δεν περιλαμβάνεται τροφοδοτικό)
1 x Κεραία GPS

Μόνο τα παραπάνω περιεχόμενα της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.
Σημείωση: Η αντανάκλαση του φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +/- 1-3cm.
