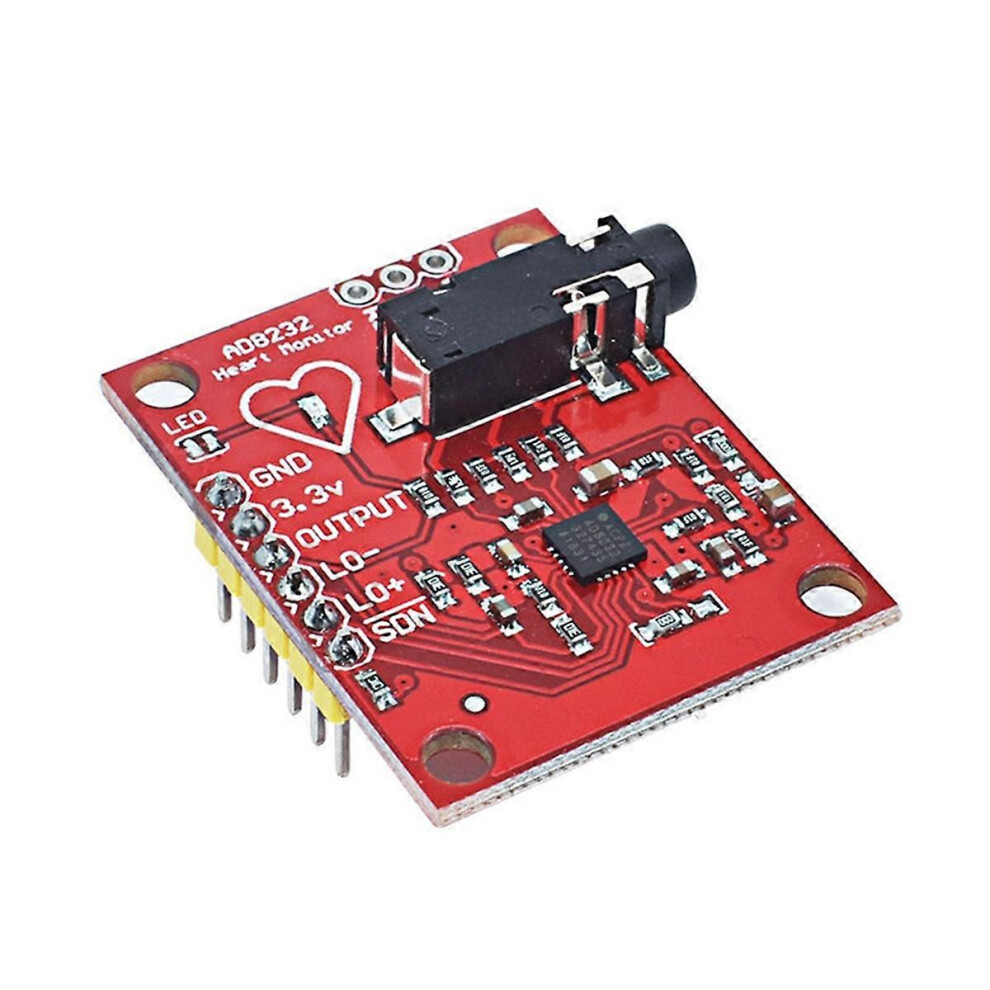

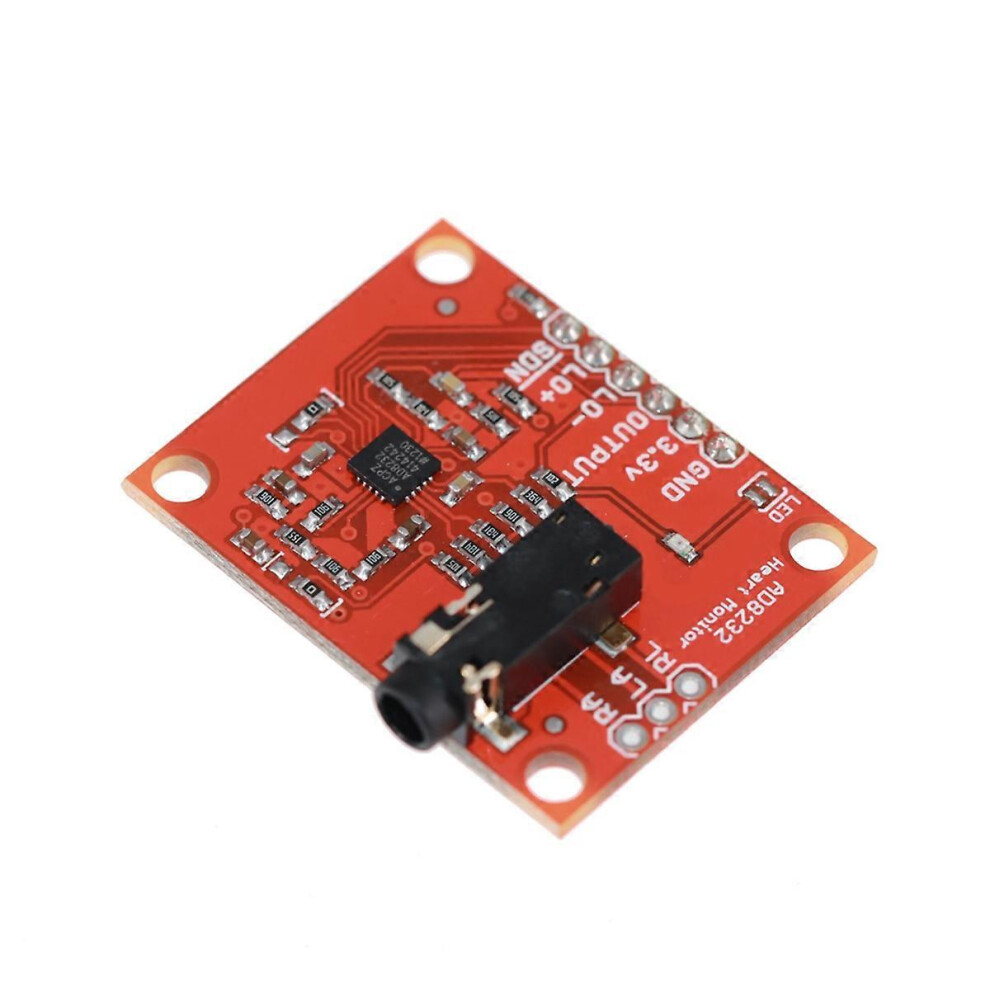

Κιτ μονάδας αισθητήρα παλμών μέτρησης καρδιακού ρυθμού AD8232 ΗΚΓ συμβατό με Arduino

Κιτ μονάδας αισθητήρα παλμών μέτρησης καρδιακού ρυθμού AD8232 ΗΚΓ συμβατό με Arduino Περιγραφή

Το AD8232 είναι ένα ενσωματωμένο front-end κατάλληλο για την επεξεργασία σήματος καρδιακών βιοηλεκτρικών σημάτων για την παρακολούθηση του καρδιακού ρυθμού.
Μια ενσωματωμένη μονάδα επεξεργασίας σήματος για ΗΚΓ και άλλες εφαρμογές βιοηλεκτρικών μετρήσεων. Η συσκευή έχει σχεδιαστεί για να εξάγει, να ενισχύει και να φιλτράρει ασθενή βιοηλεκτρικά σήματα παρουσία θορύβου από κίνηση ή απομακρυσμένη τοποθέτηση ηλεκτροδίων. Ο σχεδιασμός επιτρέπει σε έναν αναλογικό-ψηφιακό μετατροπέα (ADC) εξαιρετικά χαμηλής ισχύος ή σε ενσωματωμένο μικροελεγκτή να καταγράφει εύκολα το σήμα εξόδου.
Το AD8232 χρησιμοποιεί ένα διπολικό φίλτρο υψηλής διέλευσης για την εξάλειψη των τεχνουργημάτων κίνησης και των δυναμικών ημι-στοιχείων ηλεκτροδίων. Το φίλτρο είναι στενά συνδεδεμένο με τη δομή του ενισχυτή εγκατάστασης για να επιτύχει μονοβάθμιο φιλτράρισμα υψηλής απολαβής και υψηλής διέλευσης, εξοικονομώντας χώρο και κόστος.
Το AD8232 χρησιμοποιεί έναν απεριόριστο τελεστικό ενισχυτή για να δημιουργήσει ένα τριπολικό φίλτρο χαμηλής διέλευσης που εξαλείφει τον πρόσθετο θόρυβο. Οι χρήστες μπορούν να επιλέξουν τις συχνότητες αποκοπής όλων των φίλτρων για να καλύψουν τις ανάγκες διαφορετικών τύπων εφαρμογών.
Για τη βελτίωση της απόρριψης σε κοινή λειτουργία των συχνοτήτων γραμμής συστήματος και άλλων ανεπιθύμητων παρεμβολών, το AD8232 περιλαμβάνει έναν ενισχυτή για εφαρμογές οδηγούμενων καλωδίων, όπως η δεξιά πλευρά οδήγησης (RLD).
Το AD8232 περιλαμβάνει μια λειτουργία γρήγορης ανάκτησης που μειώνει τη μακρά ουρά καθίζησης των φίλτρων υψηλής διέλευσης. Εάν υπάρξει αλλαγή σήματος στην τάση της γραμμής του ενισχυτή (όπως σε περίπτωση αποσύνδεσης του καλωδίου), το AD8232 θα προσαρμοστεί αυτόματα σε υψηλότερη κατάσταση αποκοπής φίλτρου.
Αυτή η λειτουργία επιτρέπει στο AD8232 να επιτύχει γρήγορη ανάκτηση, έτσι ώστε να λαμβάνονται έγκυρες τιμές μέτρησης το συντομότερο δυνατό μετά τη σύνδεση των καλωδίων στα ηλεκτρόδια του αντικειμένου μέτρησης.
Το ονομαστικό εύρος θερμοκρασίας για εγγυημένη απόδοση είναι 0 έως 70 και το εύρος θερμοκρασίας λειτουργίας είναι -40 έως +85 .
υλικό: πλαστικό
χρώμα

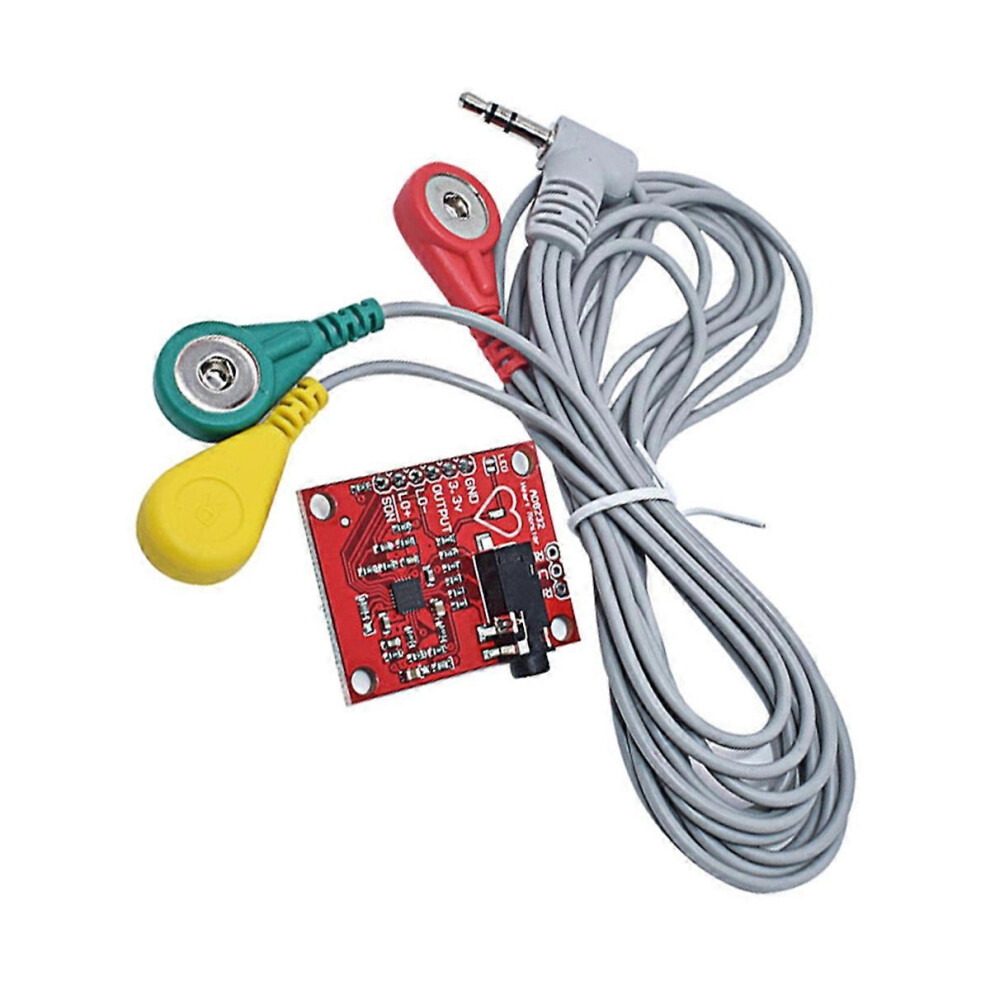

Περιεχόμενα συσκευασίας:
1 x πλακέτα ανάπτυξης

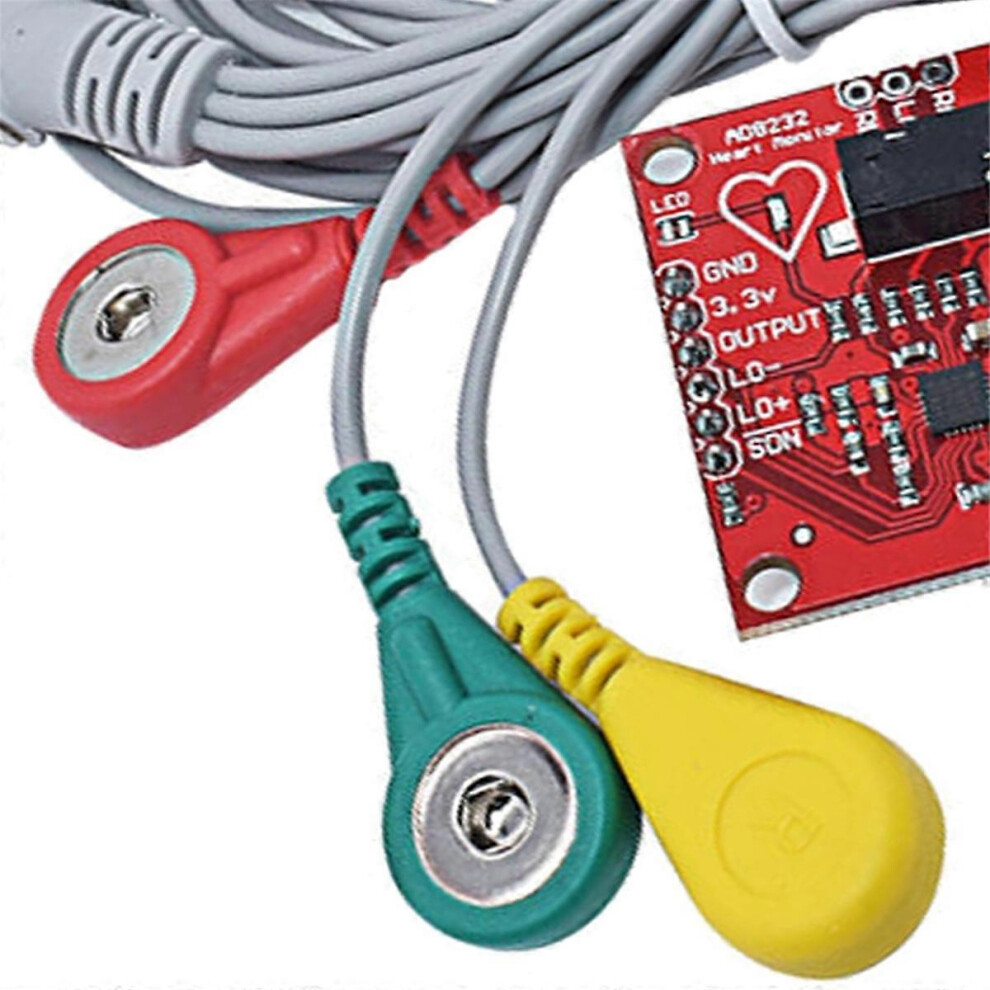

1 x γραμμή
Μόνο το παραπάνω περιεχόμενο συσκευασίας, άλλα προϊόντα a
