Συμβατό με διπλό παχύ μαξιλάρι καθίσματος από τζελ με αντιολισθητικό κάλυμμα Περιγραφή

Απομόνωση 5V με MCU και αποτελεσματική προστασία της MCU. Ένδειξη τροφοδοσίας 5V στην πλακέτα.

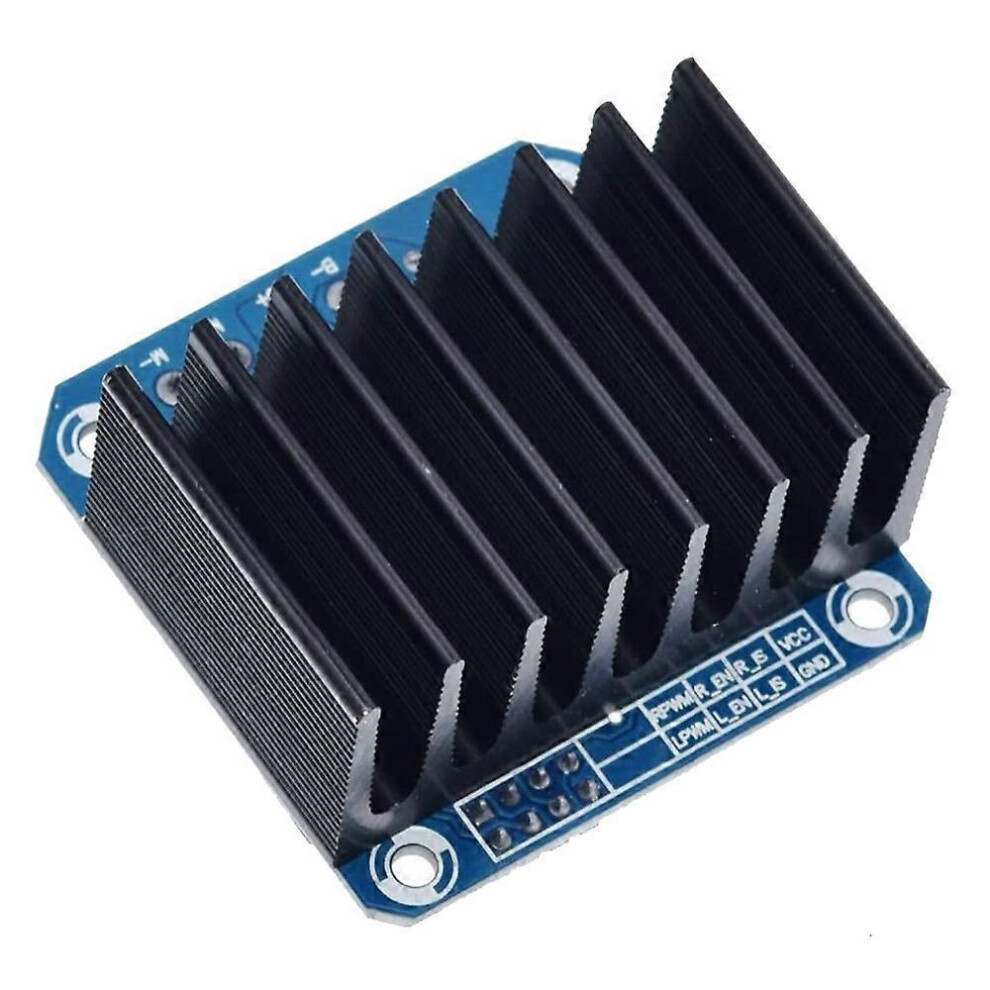

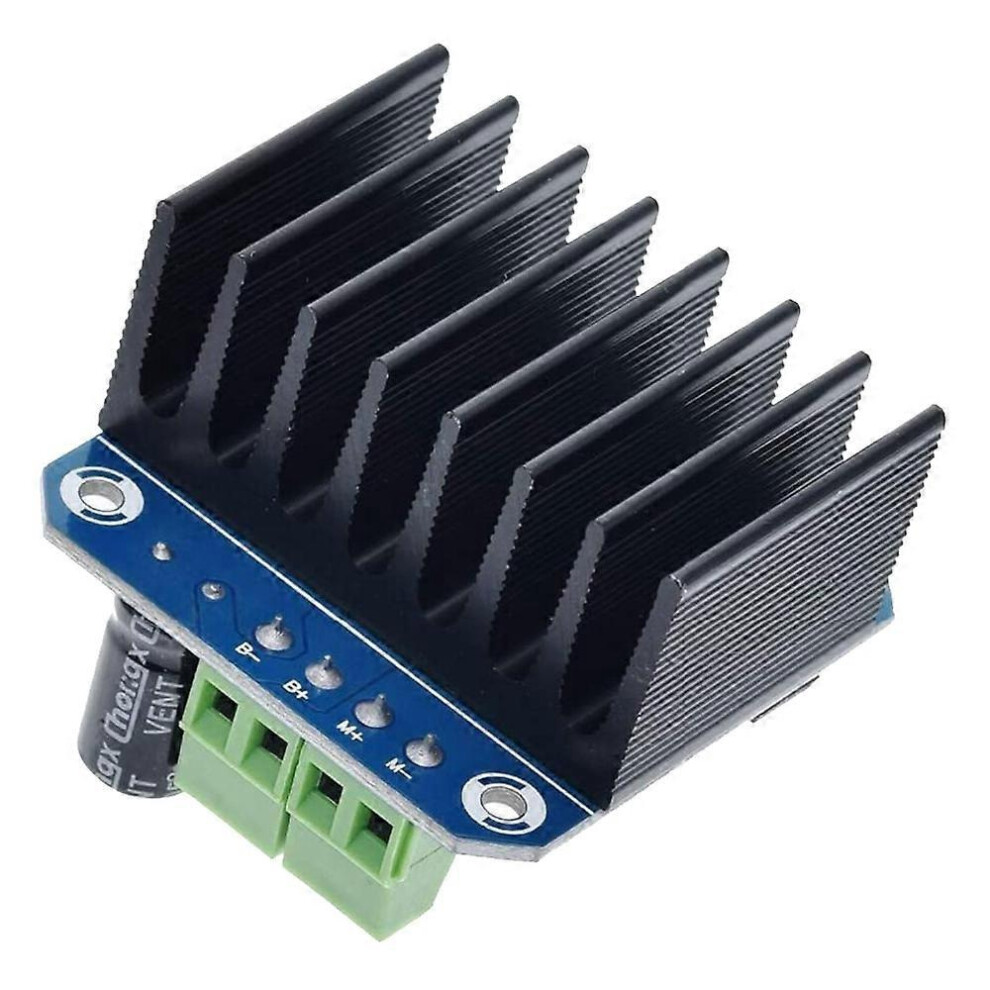

Ένδειξη τάσης στο άκρο εξόδου του οδηγού του κινητήρα. Μπορεί να κολληθεί η ψύκτρα.

Χρειάζονται μόνο τέσσερις γραμμές από την MCU στη μονάδα οδηγού (GND. 5V. PWM1. PWM2). Τσιπ απομόνωσης τροφοδοτικό 5 V (μπορεί να κοινοποιηθεί με την MCU 5 V).

Δυνατότητα αντιστροφής του κινητήρα προς τα εμπρός, δύο συχνότητες εισόδου PWM έως 25kHZ. δύο ροές θερμότητας που διέρχονται από μια έξοδο σήματος σφάλματος.

Απομονωμένο τσιπ τροφοδοτικό 5V (μπορεί να κοινοποιηθεί με την MCU 5V), μπορεί επίσης να χρησιμοποιήσει την ενσωματωμένη τροφοδοσία 5V. η τάση τροφοδοσίας 5,5V έως 27V.

Τάση εισόδου: 6V-27V

Μέγιστο ρεύμα: 43A

Επίπεδο εισόδου: 3,3-5V

Μέθοδος ελέγχου: PWM ή επίπεδο

Κύκλος λειτουργίας: 0-100%

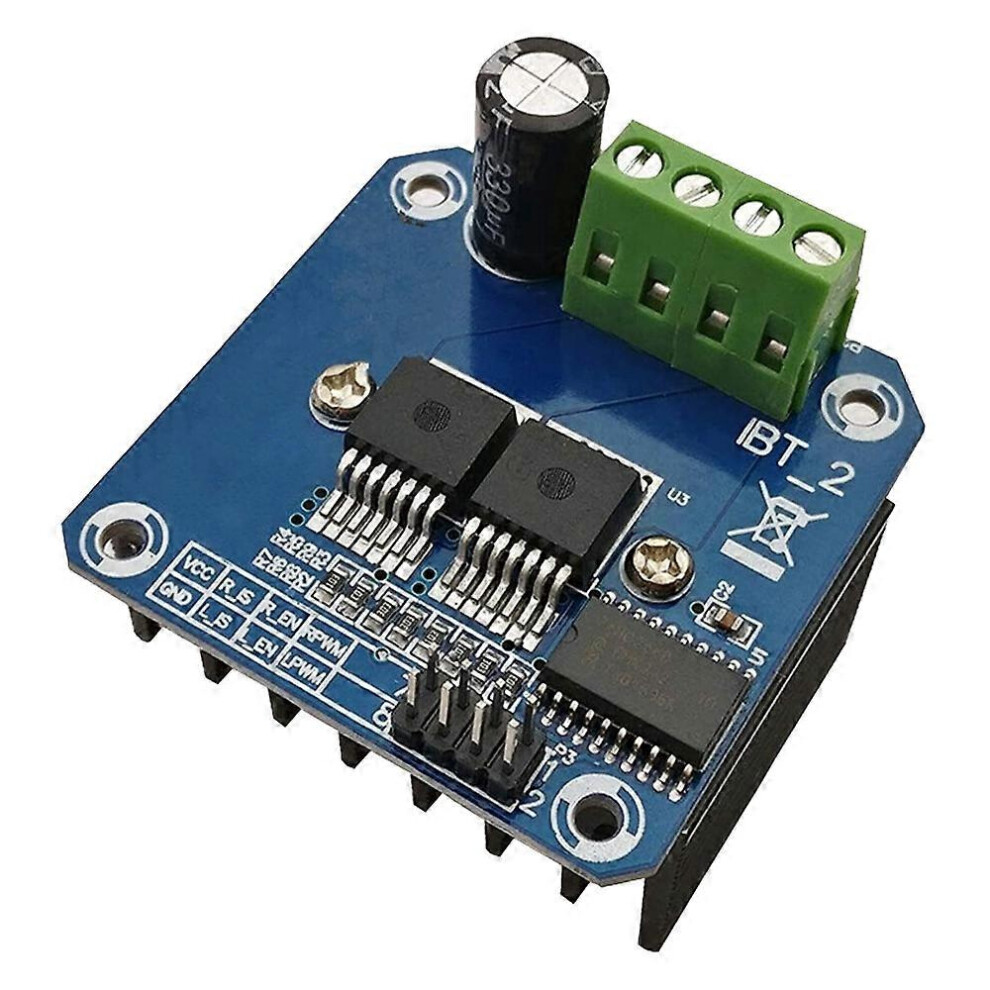

Θύρα εισόδου:

1.RPWM: είσοδος σήματος εμπρόσθιας στάθμης ή PWM, ενεργό υψηλό

2.LPWM: Είσοδος σήματος αντίστροφης στάθμης ή PWM, ενεργό υψηλό

3.R_EN: είσοδος ενεργοποίησης εμπρόσθιας κίνησης, ενεργοποίηση υψηλού επιπέδου, απενεργοποίηση χαμηλού επιπέδου

4.L_EN: Είσοδος ενεργοποίησης εμπρόσθιας κίνησης, ενεργοποίηση υψηλού επιπέδου, απενεργοποίηση χαμηλού επιπέδου

5.R_IS: έξοδος συναγερμού ρεύματος εμπρόσθιας κίνησης

6.L_IS: Έξοδος συναγερμού ρεύματος αντίστροφης κίνησης

7.VCC: τροφοδοσία +5 V Έξοδος, σύνδεση τροφοδοσίας 5V με τον μικροελεγκτή

8.GND: κοινό σήμα χαμηλών συχνοτήτων

Χρώμα: Χρώμα φωτογραφίας

Υλικό: ABS

Μέγεθος: 5 x 5 x 3cm

Περιεχόμενα συσκευασίας:

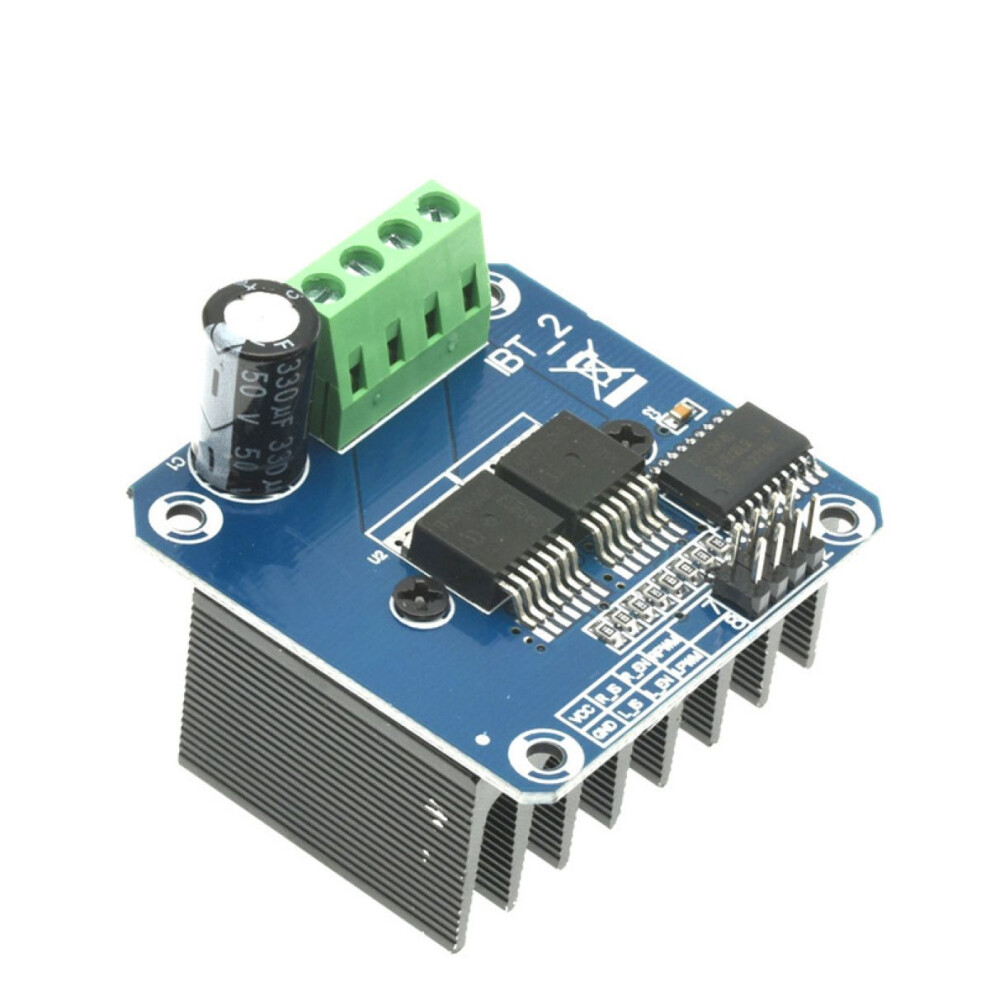

1 x Μονάδα οδήγησης κινητήρα

Μόνο το παραπάνω περιεχόμενο της συσκευασίας, άλλα προϊόντα δεν περιλαμβάνονται.

Σημείωση: Η λήψη φωτός και οι διαφορετικές οθόνες ενδέχεται να προκαλέσουν μια μικρή διαφορά στο χρώμα του αντικειμένου στην εικόνα από το πραγματικό. Το επιτρεπόμενο σφάλμα μέτρησης είναι +\/- 1-3cm.
