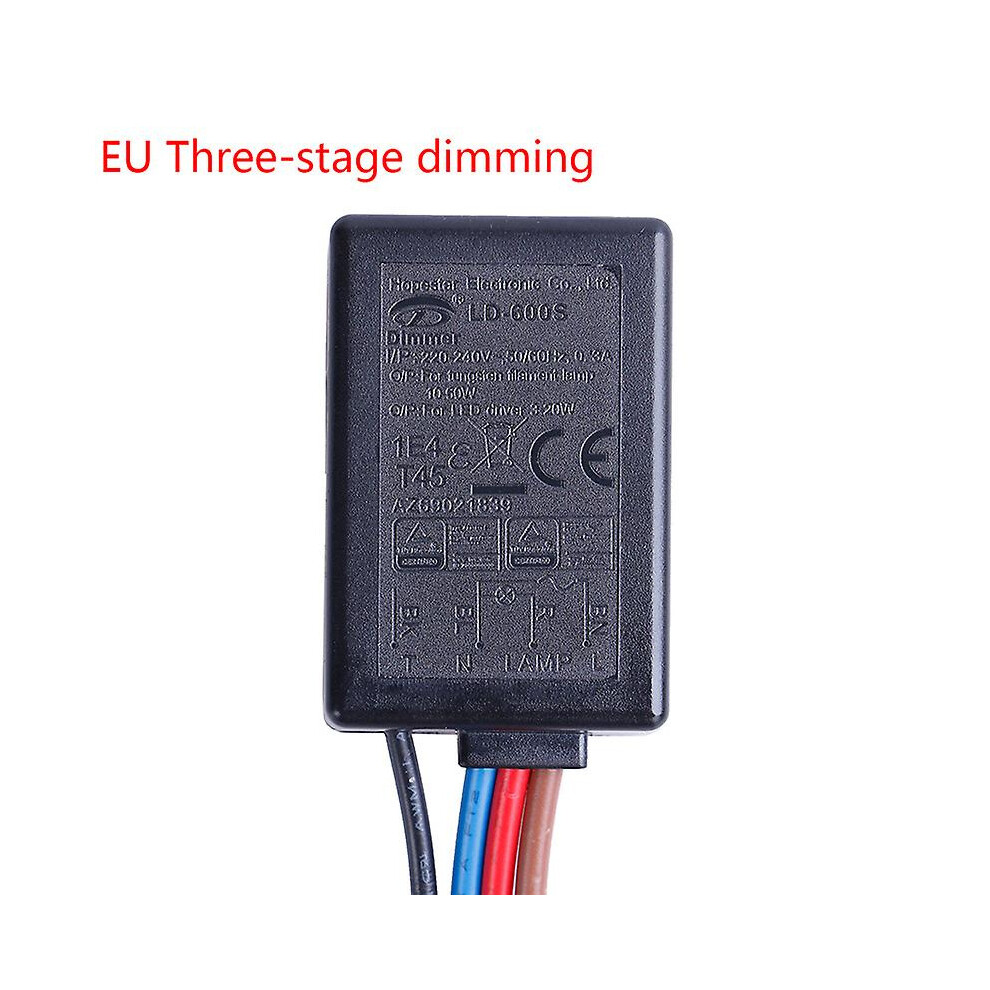

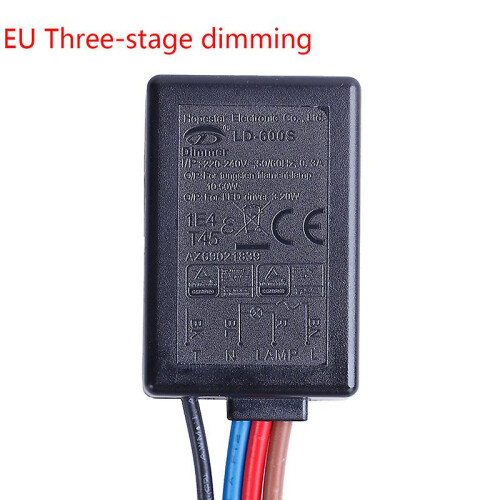

Ενσωματωμένος διακόπτης ενεργοποίησης/απενεργοποίησης Ld-600s με 3 επιλογές αφής

Ενσωματωμένος διακόπτης ενεργοποίησης/απενεργοποίησης Ld-600s με 3 επιλογές αφής Περιγραφή

Προδιαγραφές:

Μοντέλο: LD-600S

Ονομαστικό ρεύμα: 0,3A\/0,8A

Τύπος ΗΠΑ: 120V,60Hz

Είσοδος: 220~240V ac, 50\/60Hz, 0,8A

Έξοδος: Λαμπτήρες πυρακτώσεως 25~150W \/ Λαμπτήρας νήματος Tungslen

Έξοδος ΕΕ: Οδήγηση LED 3-25W \/ Λαμπτήρας LED \/ Λαμπτήρας LED

Τύπος ΗΠΑ\/ΕΕ

Τύπος διακόπτη: 3 κατευθύνσεων ρύθμιση φωτεινότητας αφής ρύθμιση φωτεινότητας\/ON OFF

Μέγεθος 48,2*32*16 χιλ.

Έγκριση: TUV\/EMC\/CE\/SAA

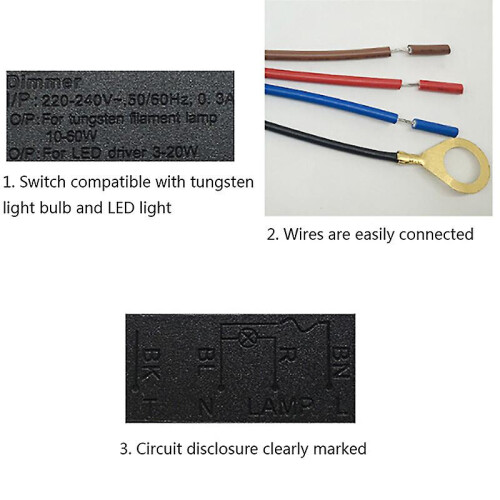

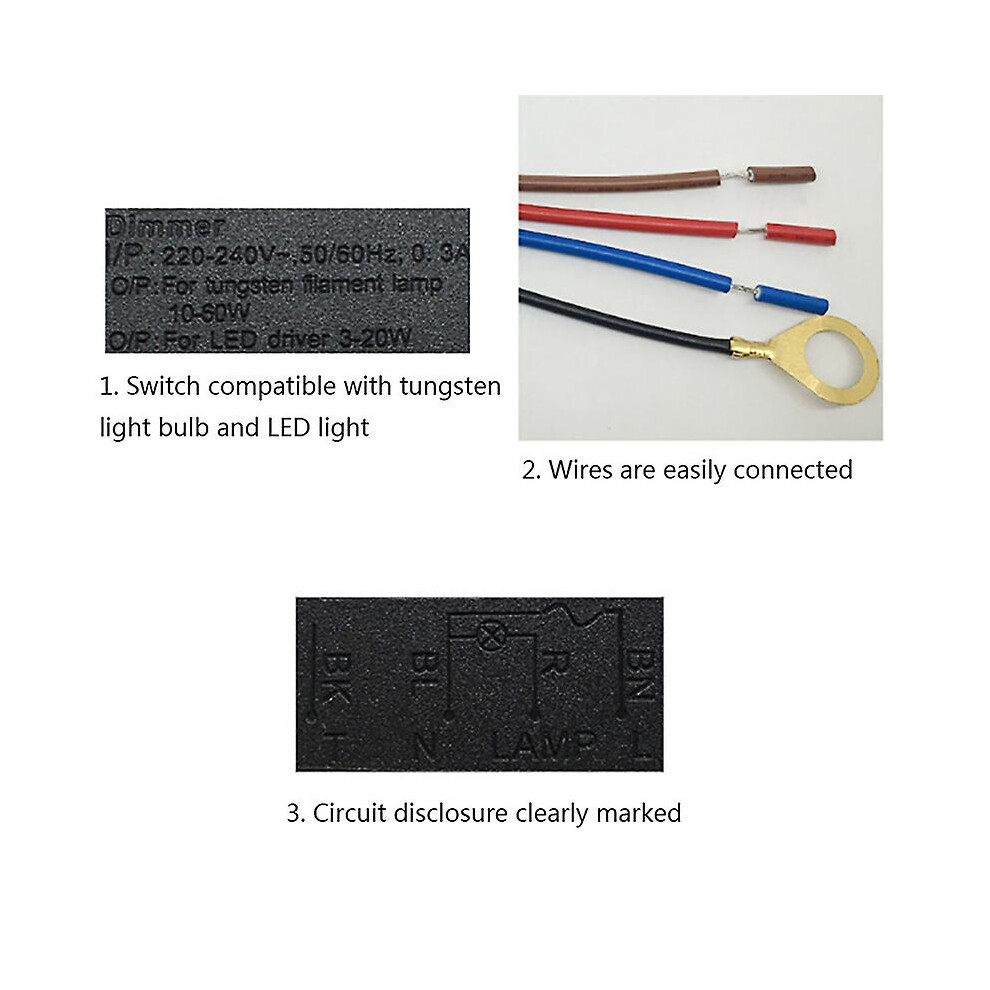

Σύνδεση διακόπτη αφής:

Μαύρος αγωγός με αυτιά από σύρμα

Κόκκινη γραμμή συνδέει έναν από τους λαμπτήρες

Καφέ καλώδιο σύνδεσης σύρματος L πόλο

Η μπλε γραμμή είναι μια κοινή γραμμή και η άλλη γραμμή του λαμπτήρα και η γραμμή βύσματος N πόλο είναι συνδεδεμένες.

Μικρή διαφανής κεφαλή διακόπτη αφής:

Λευκή γραμμή: γραμμή φωτός (η γραμμή ποδιού στην πλακέτα)

Μακρύ πόδι: θετικό (λευκή γραμμή στον πίνακα)

Κοντό πόδι: αρνητικό (μαύρη γραμμή στον πίνακα)

B Πλαστική κεφαλή διακόπτη αφής:

Μέσο πόδι: αγγίξτε το πόδι

+: θετικό

-:αρνητικό ηλεκτρόδιο

Σημείωση:

1. Υπό την επίδραση του φωτός και της οθόνης, η διαφορά χρώματος ενδέχεται να μειωθεί ελαφρώς.

2. Λόγω χειροκίνητης μέτρησης, επιτρέψτε διαφορές μεγέθους περίπου 1-3 cm. Σας ευχαριστούμε για την κατανόησή σας
