AD5693R I2C interfész 16 bites modul digitális jelátalakításhoz

AD5693R I2C interfész 16 bites modul digitális jelátalakításhoz leírása

Jellemzők:
1. Nagy pontosságú kimenet: Az adapterkártya az AD5693R-t használja, egy 16 bites I2C interfésszel és hőmérséklet-kompenzált 2,5 V-os belső referenciával egy kompakt és nagy pontosságú kimenethez.
2. Kettős kompatibilitás: Az I2C adaptermodul lehetővé teszi két DAC csatlakoztatását egyetlen I2C buszra az ADDR/A0 lábak felcserélésével vagy a hátlapon található csatlakozók használatával az ütközések elkerülése érdekében.
3. Több csatlakozási lehetőség: A fejlesztőkártya szabványos 0,1 hüvelykes csatlakozókkal rendelkezik a próbapanelekkel vagy perforált panelekkel való egyszerű integráció érdekében, valamint négy rögzítőfurattal a biztonságos telepítés érdekében.
4. Könnyű integráció: Az I2C fejlesztőkártya egyedi NYÁK-kialakítással rendelkezik, STEMMA QT alaktényezővel és Qwiic I2C-kompatibilis csatlakozókkal, lehetővé téve a forrasztásmentes csatlakozásokat a fejlesztőkártya és az AD5693R között, valamint a különféle érzékelőkhöz és tartozékokhoz való csatlakozást kompatibilis kábelek segítségével.

Felhasználóbarát kialakítás: A 16 bites fejlesztőkártya gyors beállítást és egyszerű használatot kínál, így ideális kezdő és tapasztalt fejlesztők számára, akik pontos és megbízható kimeneteket szeretnének megvalósítani projektjeikben.
Leírás:

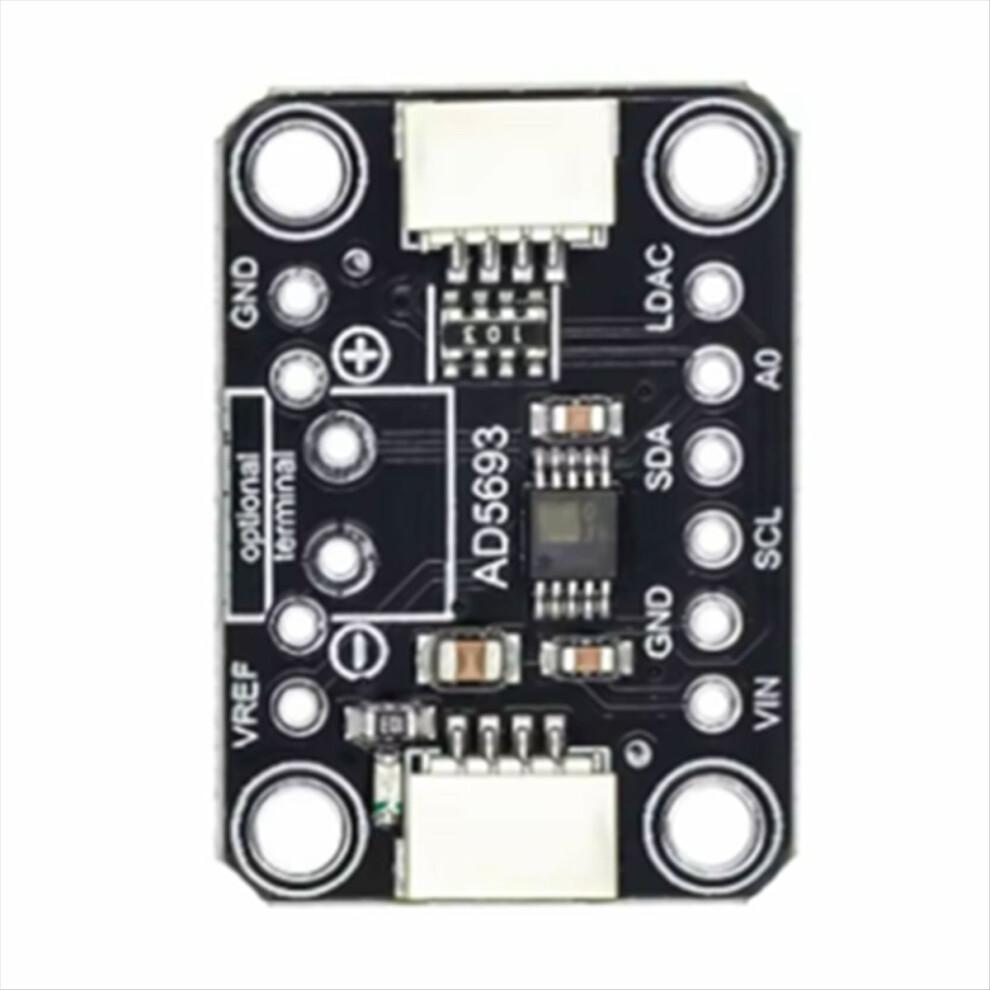

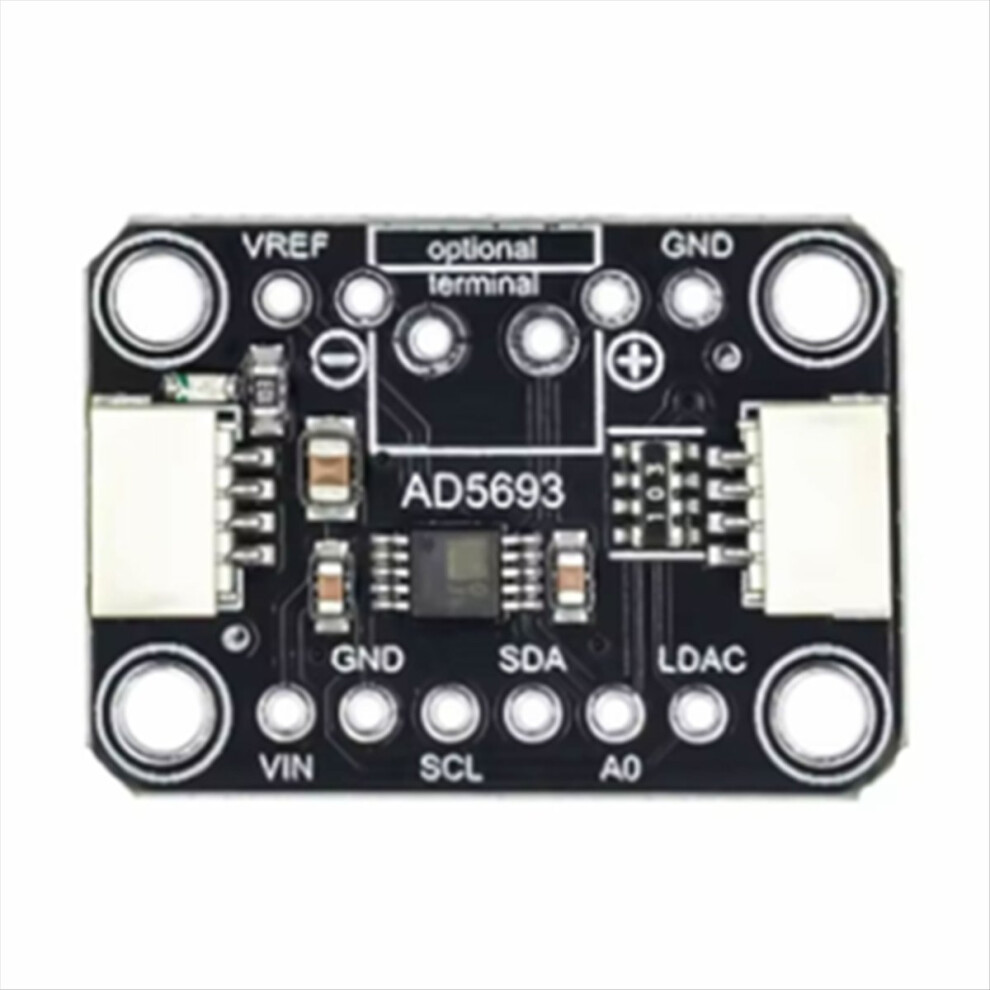

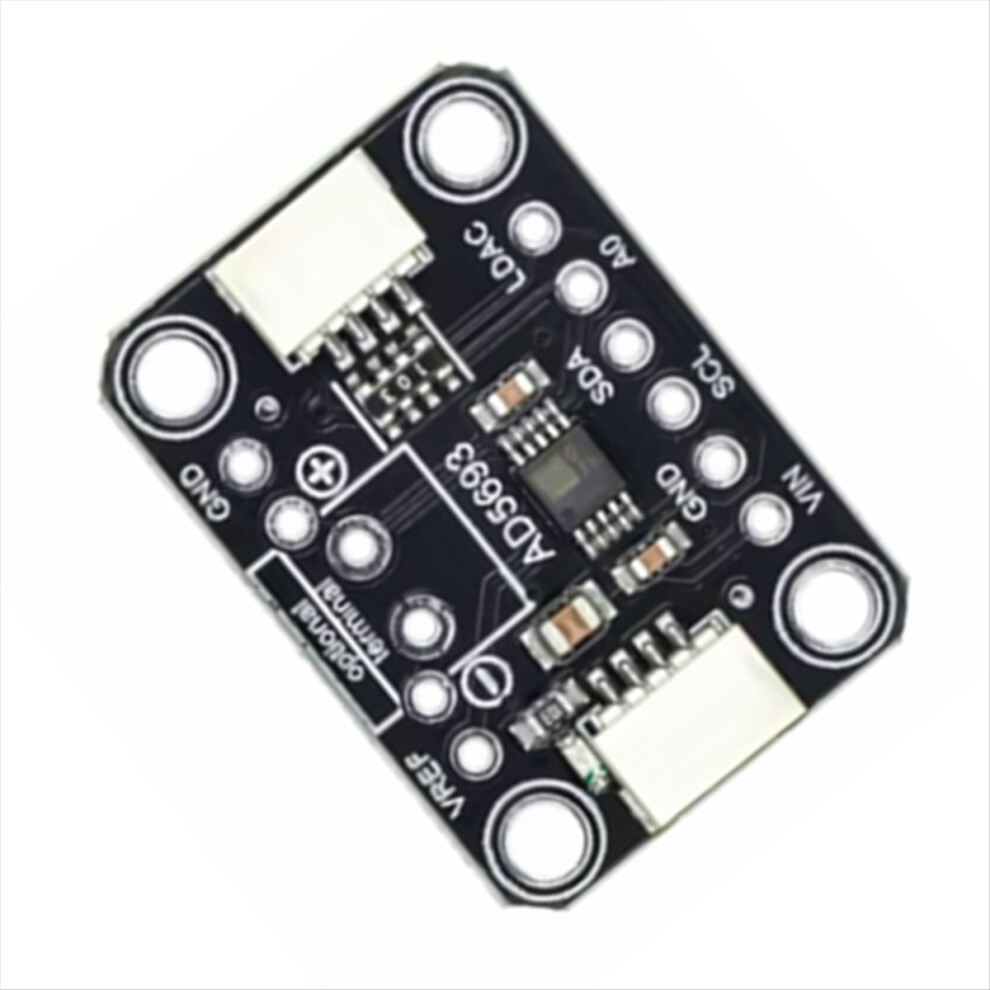

Az AD5693R breakout kártya egy 16 bites, I2C interfésszel és hőmérséklet-kompenzált 2,5 V-os belső referenciával a kompakt, nagy pontosságú kimenet érdekében.

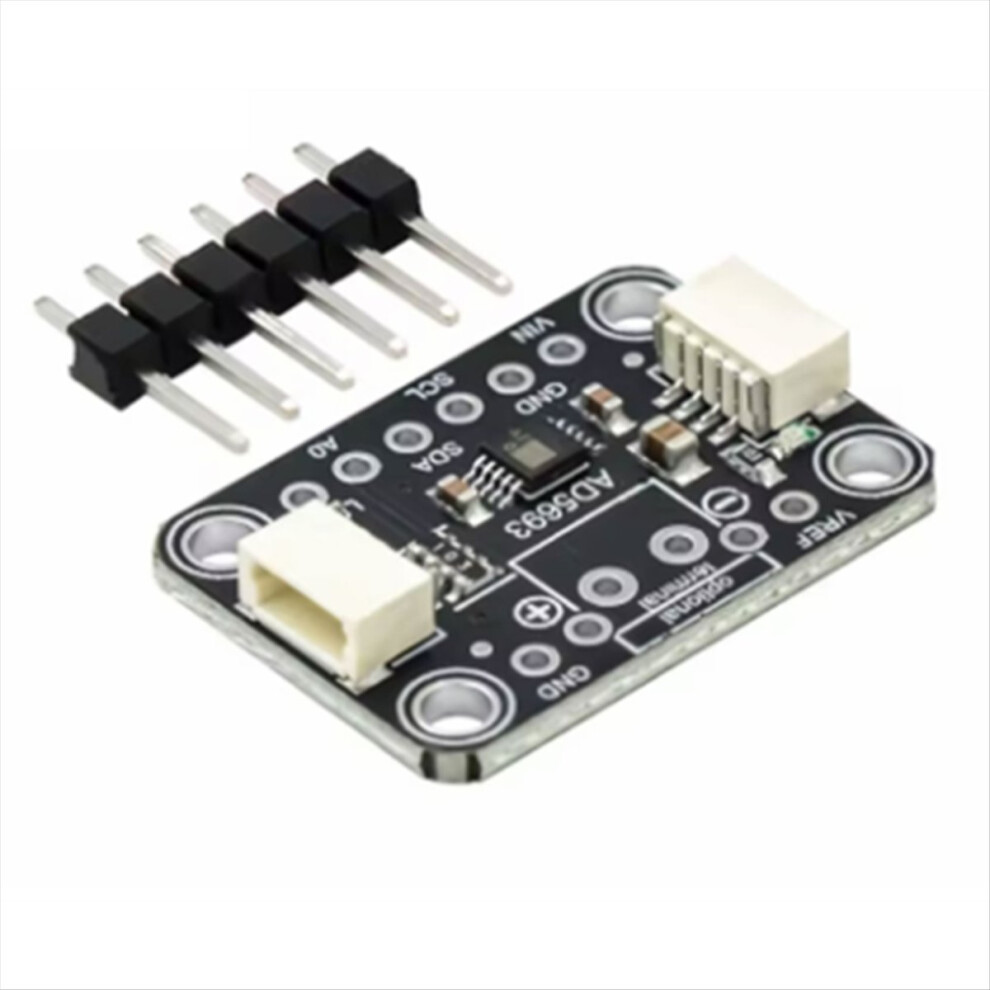

Leválasztjuk az ADDR/A0 lábat, így két DAC-ot csatlakoztathat egyetlen I2C buszra, és egyszerűen kihúzzuk az A0 lábat magasra (vagy zárjuk a hátulján található jumpert) az ütközések elkerülése érdekében. Egy 6 tűs csatlakozó a próbapanelhez is mellékelve van. 3,3 V vagy 5 V logikával működik, és a kimeneti maximum 2,5 V vagy 5 V (2xVref) értékre állítható. Ha 3,3 V-os tápfeszültséget használ, a kimeneti tartományt 2,5 V-ra vagy Vin-re kell állítania.
Paraméter:
Nagy relatív pontosság (INL): 2 LSB maximum 16 biten
Kis drift, 2,5 V-os referencia: 2 ppm/C (tipikus)
Választható kimeneti tartomány: 2,5 V vagy 5 V
Teljes korrigálatlan hiba (TUE): 0,06%-a a maximális értéknek
Eltolódási hiba: 1,5 mV (max)
Erősítési hiba: 0,05%-a a maximálisnak
Kis sorja: 0,1 nV/sec
Nagy meghajtókapacitás: 20 mA
Üzemi hőmérséklet-tartomány: -40C és +105C között
Termék mérete: 25,2 mm x 17,6 mm x 4,8 mm
Szín: Fekete
Anyag: PC

A csomag tartalma:
1X Modul
1X Érintkező

Csak a fenti csomag tartalma, más termékek nem részei.
Megjegyzés: A fényvisszaverődés és az eltérő kijelzők miatt a képen látható termék színe kissé eltérhet a valóságtól. A megengedett mérési hiba +/- 1-3 cm.
