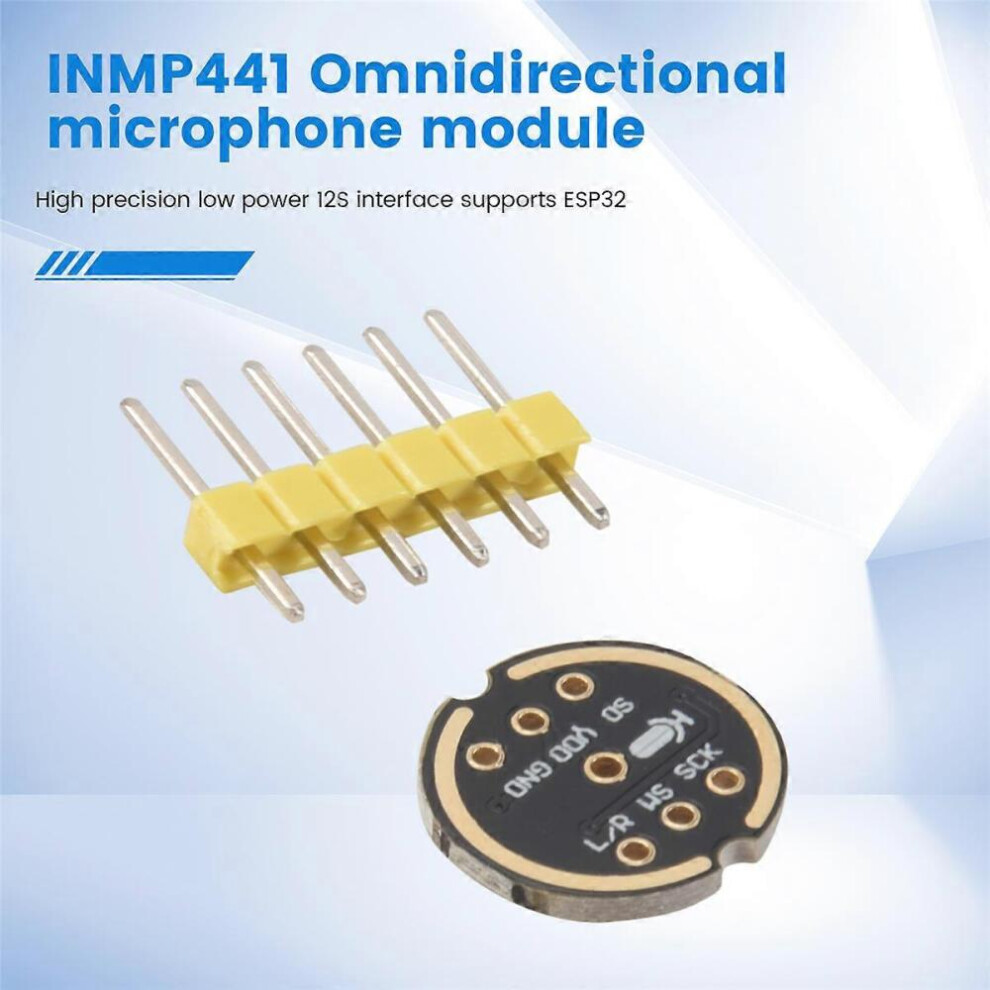

db INMP441 mindenirányú mikrofon modul

db INMP441 mindenirányú mikrofon modul leírása

Termékbemutató:

Az INMP441 egy nagy teljesítményű, alacsony fogyasztású, digitális kimenetű, mindenirányú MEMS mikrofon alsó porttal. A

A teljes INMP441 megoldás egy MEMS érzékelőből, jelkondicionálásból, analóg-digitális átalakítóból, élsimító szűrőből, energiagazdálkodásból és az ipari szabványnak megfelelő 24 bites I2S interfészből áll. Az I2S interfész lehetővé teszi, hogy az INMP441 közvetlenül digitális processzorokhoz, például DSP-khez és mikrovezérlőkhöz csatlakozzon anélkül, hogy audiokodekre lenne szükség a rendszerben való használathoz.

Az INMP441 magas jel-zaj aránnyal rendelkezik, és kiváló választás közeli mezőalkalmazásokhoz. Az INMP441 lapos, szélessávú frekvenciaválaszt ad, ami nagy felbontású, természetes hangzást eredményez.

Termékjellemzők:

Digitális I2S interfész nagy pontosságú 24 bites adatokkal

2. A magas jel-zaj arány 61

3. Nagy érzékenység - 26 dBFS

4. Stabil frekvenciaátvitel 60 Hz-től 15 kHz-ig

Alacsony energiafogyasztás: alacsony energiafogyasztás 1,4 mA

6.Magas PSR: -75 dBFS

Interfész definíció:

: Soros adatórajel az I2S interfészhez

WS: Soros adatszó kiválasztása az I2S interfészhez

L \/ R: Bal \/ Jobb csatorna kiválasztása.

Alacsony értékre állítva a mikrofon az I2S keret bal csatornáján ad ki jelet.

Magas szintre állítva a mikrofon a jobb csatornán ad ki jeleket

SD: Soros adatkimenet az I2S interfészről.

VCC: Bemeneti táp, 1,8 V-tól 3,3 V-ig.

GND: tápföld

Csatlakozás az ESP32-höz:

INMP441 ESP32

--GPIO14

SD--GPIO32

WS--GPIO15

L \/ R--GND

GND--GND

--VDD3.3

Szín:Fekete

Anyag:ABS

A csomag tartalma:

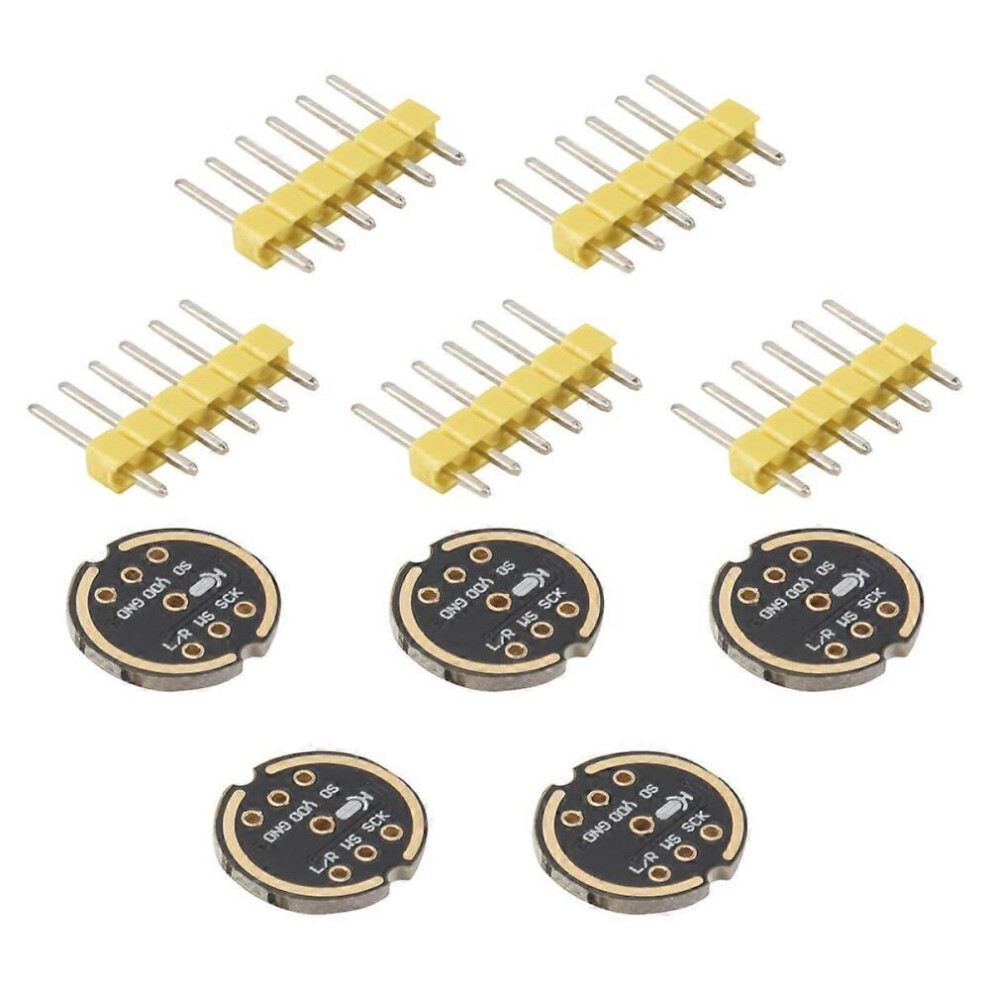

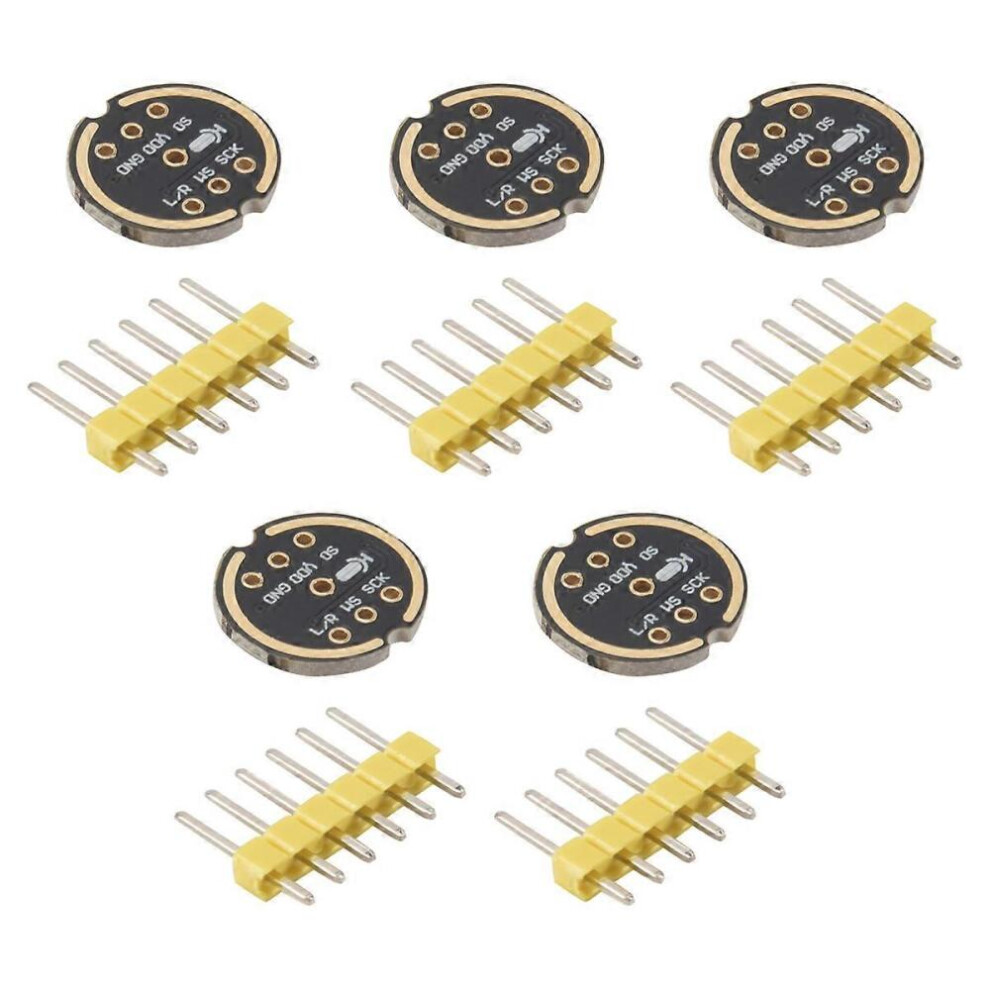

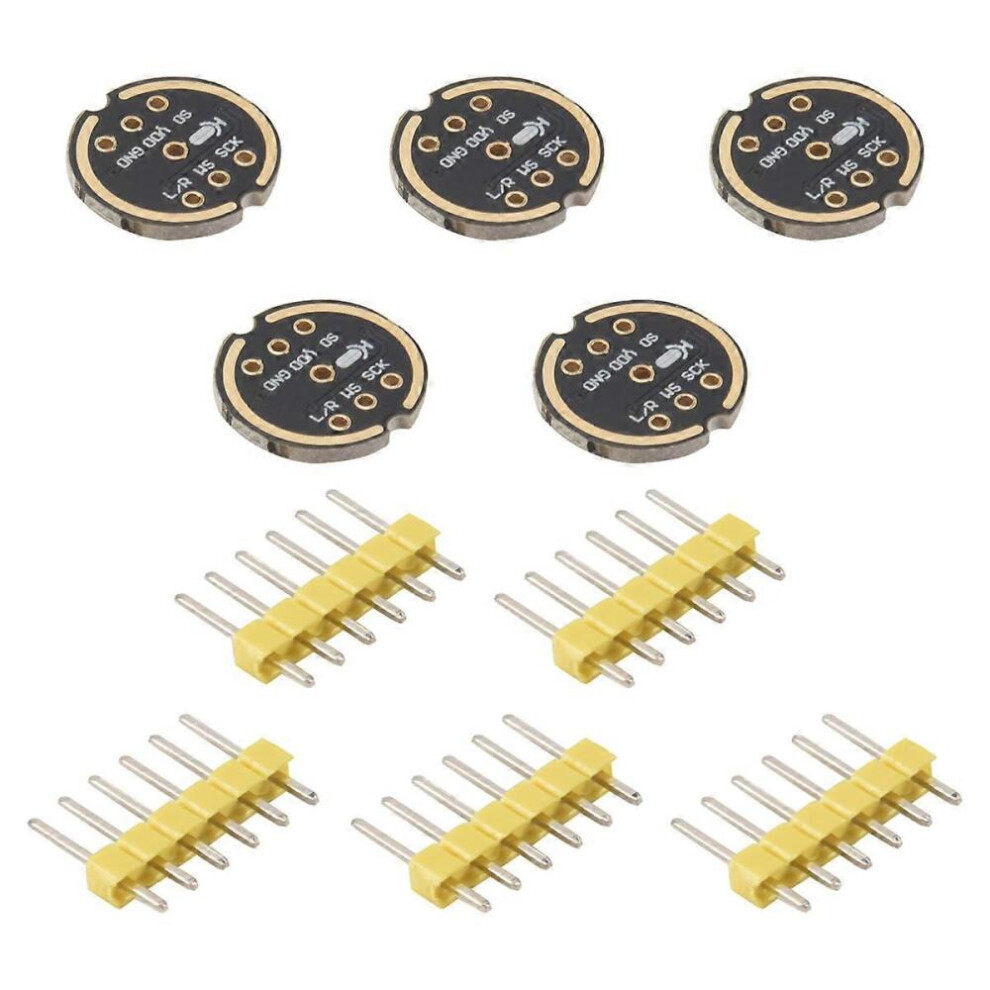

5 * Mindenirányú mikrofon modul

Csak a fenti csomag tartalma, más termékek nem részei.

Megjegyzés: A fény és az eltérő kijelzők miatt a képen látható termék színe kissé eltérhet a valóságtól. A megengedett mérési hiba +\/- 1-3 cm.
