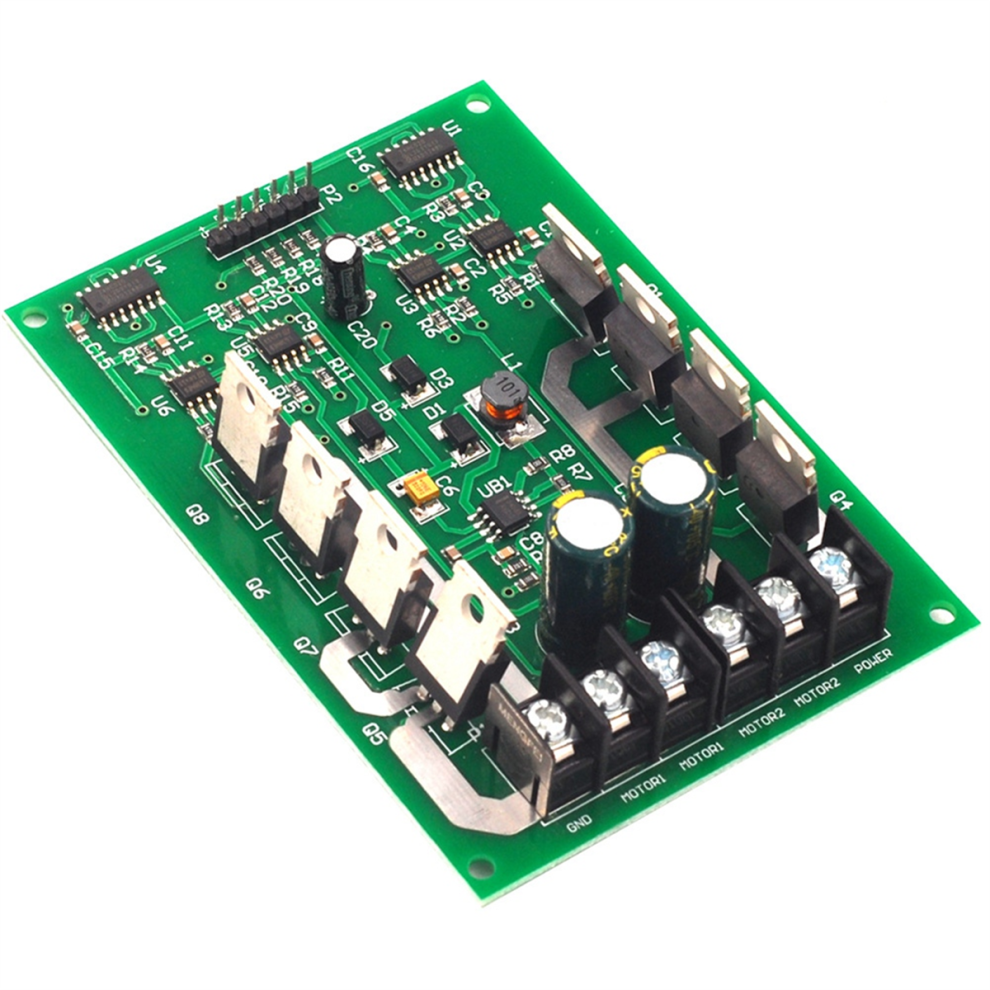

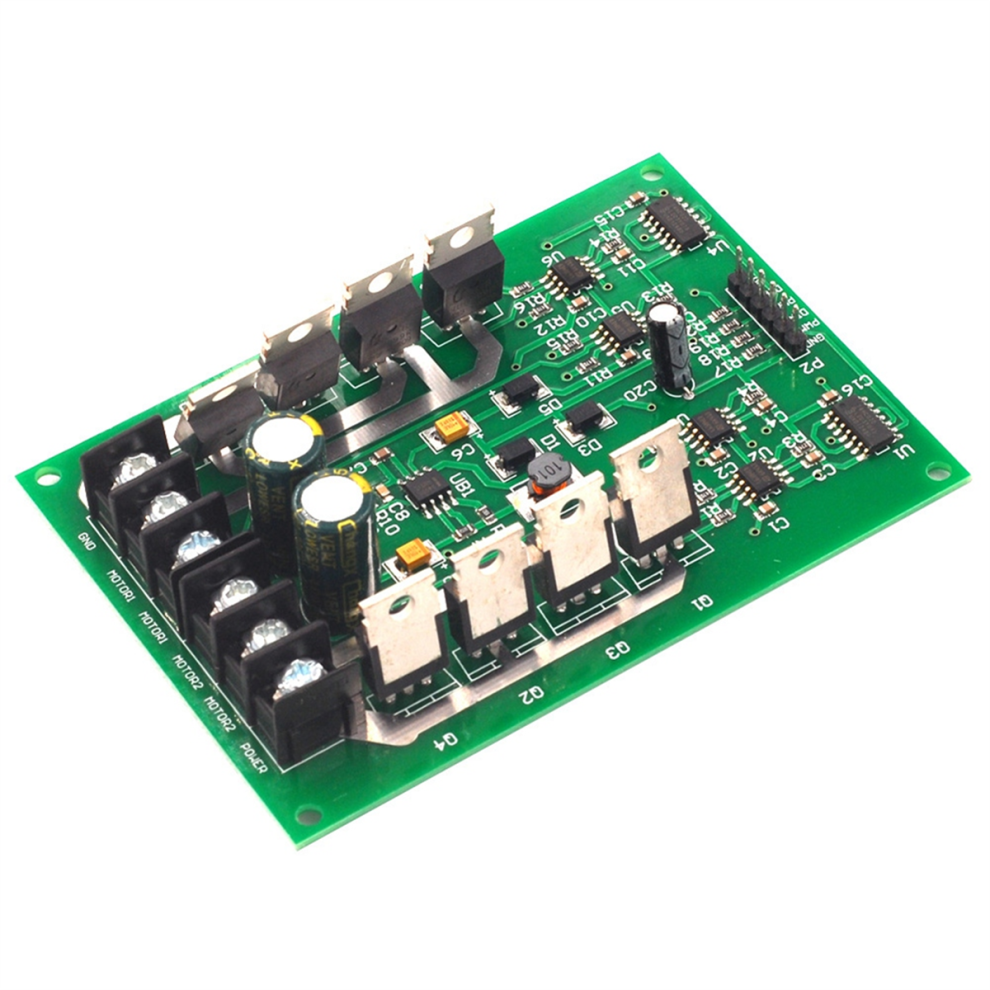

Modulo driver motore CC a ponte H doppio da 15 A per auto robot

Descrizione di Modulo driver motore CC a ponte H doppio da 15 A per auto robot

Le prestazioni di questo driver non hanno eguali tra i chip driver per motori come l'L298. Questo driver si concentra su corrente ed efficienza, sfruttando efficacemente la potenza del motore e la durata della batteria. Può sopportare elevati sovraccarichi di corrente, con una corrente massima di 30 A.
Questo driver ha anche una funzione di frenatura che può frenare rapidamente il motore, con una frenata rapida ed evidente, ed è facile da usare per ottenere questa funzione. Questo driver è composto da due chip driver a mezzo ponte completi + MOSFET a canale N a bassissima resistenza interna.
L'affidabile metodo di pilotaggio dei due chip driver a mezzo ponte completi riduce al minimo la perdita di commutazione del MOSFET. Il MOSFET utilizza il MOSFET a canale N IRF3205, utilizza due chip driver a mezzo ponte dedicati e utilizza condensatori bootstrap per il tubo superiore, in modo che il tubo superiore abbia una tensione di pilotaggio sufficiente, che può aprire rapidamente il canale del MOSFET e aumentare la curvatura di accelerazione del motore.
Allo stesso tempo, può anche frenare rapidamente il motore. Ciò può consentire all'auto di avviarsi e spegnersi rapidamente. Questo driver può funzionare con un ciclo di lavoro di modulazione PWM dello 0%-99%, in modo che il motore possa ottenere una tensione di azionamento sufficiente.

Tensione nominale: 3 V-36 V
Corrente nominale: 15 A
Motore avanti: DIR=1 PWM=PWM
Motore indietro: DIR=0 PWM=PWM
Freno di stazionamento: DIR=X PWM=0 (X è qualsiasi stato)
POWER è collegato al polo positivo dell'alimentatore, GND è collegato al polo negativo dell'alimentatore. I due motori sono collegati rispettivamente a MOTOR1 e MOTOR2.
Lotti diversi potrebbero avere etichette di stampa con aspetto diverso, il che non influirà sull'uso.
Colore: verde.
Materiale: plastica.

Contenuto della confezione:
1 modulo driver motore CC.

Solo il contenuto della confezione sopra indicato, altri prodotti non sono inclusi.
Nota: il riflesso della luce e le diverse impostazioni dei display potrebbero far sì che il colore dell'articolo nella foto sia leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
