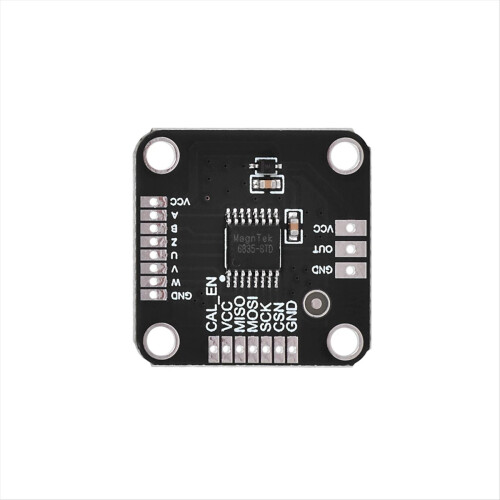

Modulo encoder magnetico MT6835 a 21 bit per AS5048 A

Descrizione di Modulo encoder magnetico MT6835 a 21 bit per AS5048 A

Il chip MT6835 è un encoder angolare magnetico di quarta generazione, una versione aggiornata dell'MT6825, basato sulla tecnologia magnetoresistiva anisotropica. La tecnologia (abbreviata in ) e la tecnologia proprietaria di elaborazione del segnale hanno consentito di ottenere misurazioni angolari assolute da 0 a 360.
Questo chip è costituito da una coppia di ponti di Wheatstone e da un circuito ASIC di elaborazione del segnale. Quando il campo magnetico parallelo al chip ruota, il chip può emettere segnali angolari come ABZ/UVW e PWM. Gli utenti possono anche leggere i dati angolari assoluti a 21 bit all'interno del chip tramite l'interfaccia SPI che supporta un clock fino a 16 MHz.
Supporta una velocità di rotazione massima di 120.000 giri al minuto. Il chip MT6835 può essere applicato a vari scenari con requisiti di alta velocità e controllo elevato, come il controllo del motore passo-passo a circuito chiuso, il servo a 2500 linee e il controllo del servomotore a valore assoluto a 17 bit, ecc.

Basato sulla tecnologia, fornisce una misurazione dell'angolo assoluto da 0 a 360
Tensione di esercizio: 3,3-5,0 V
Temperatura di esercizio: da -40 a 125
Valori tipici di deviazione della linearità Inferiori a 0,5 (valore di fabbrica), valori tipici di deviazione della linearità Inferiori a 0,07 (valore tipico autocalibrazione), valori tipici di deviazione della linearità Inferiori a 0,02 (tipica autocalibrazione)
Il ritardo del sistema è compreso tra 2us e 10us e può supportare una velocità di rotazione massima fino a 120.000 giri al minuto
Fornisce Un'interfaccia SPI standard a 4 fili (con un clock massimo di 16 MHz) per leggere dati Angle a 21 bit all'interno del chip
L'uscita incrementale ABZ supporta qualsiasi risoluzione da 1 a 8192 linee
L'uscita incrementale UVW supporta qualsiasi coppia da 1 a 16
Fornisce un'uscita PWM a 12 bit

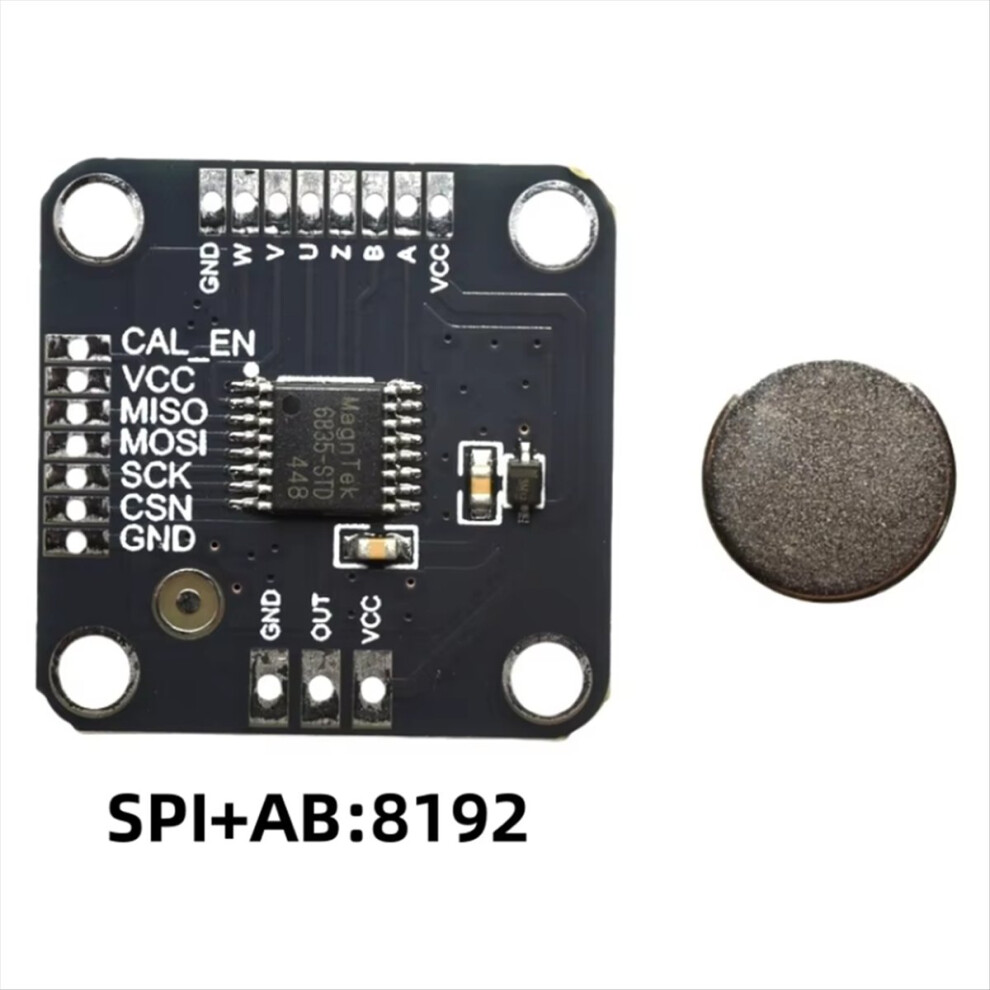

Specifiche: A: SPI+AB:8192
Colore: Nero
Materiale: PCB

Contenuto della confezione:
1 * Encoder magnetico
1 * Magnete

Solo il contenuto della confezione sopra indicato, altri prodotti non sono inclusi.
Nota: il riflesso della luce e i diversi display possono far sì che il colore dell'articolo nella foto sia leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
