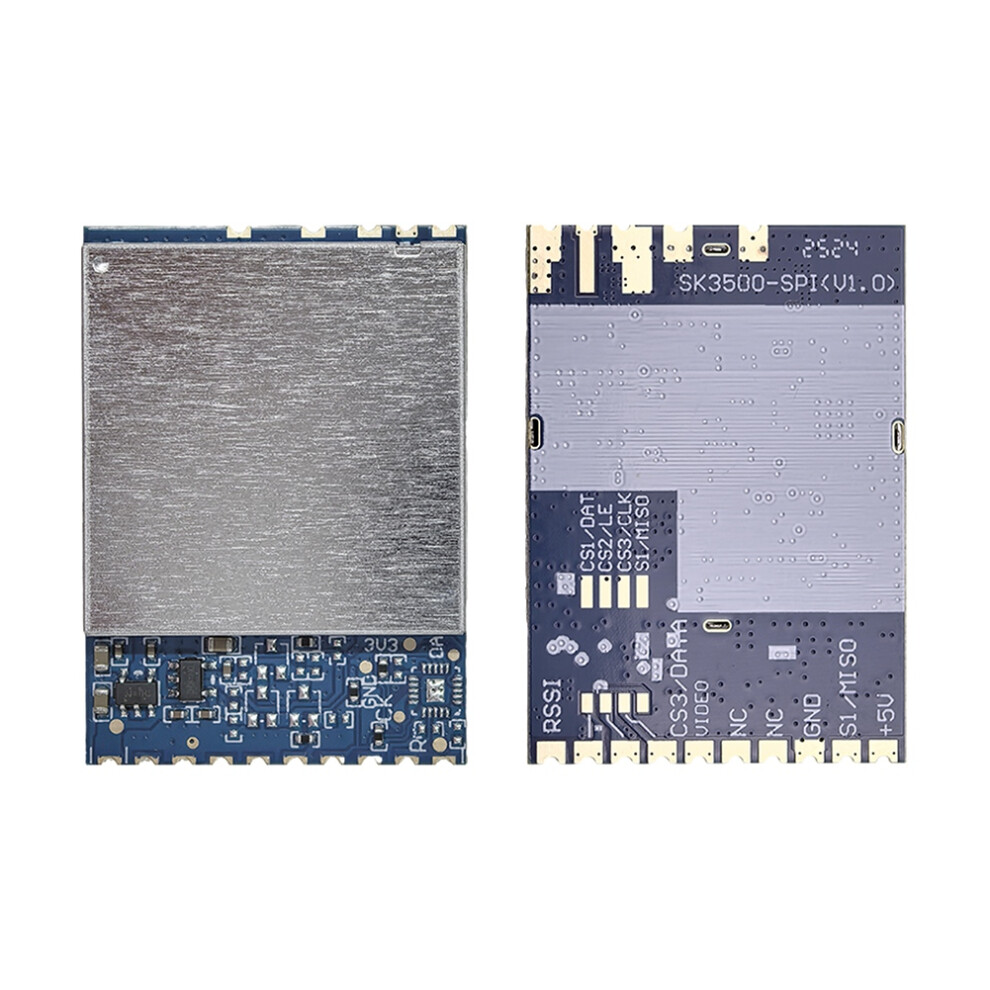

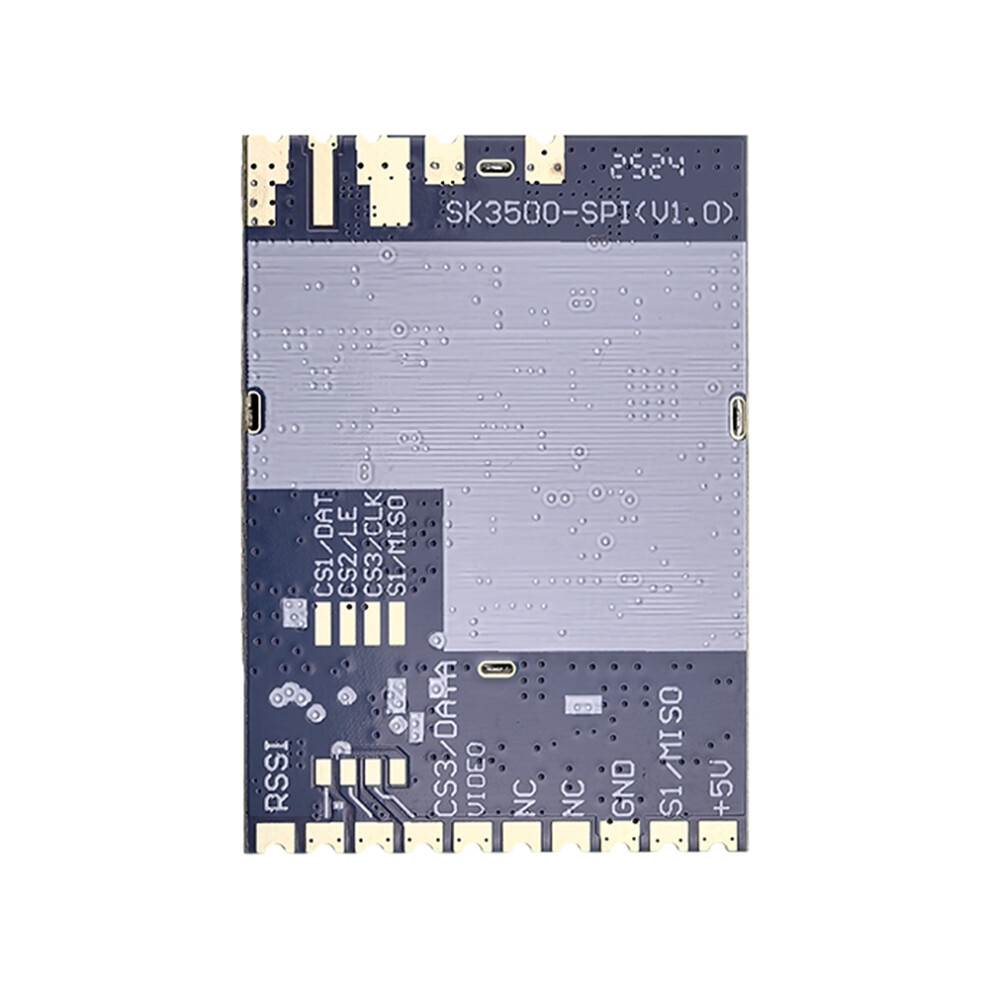

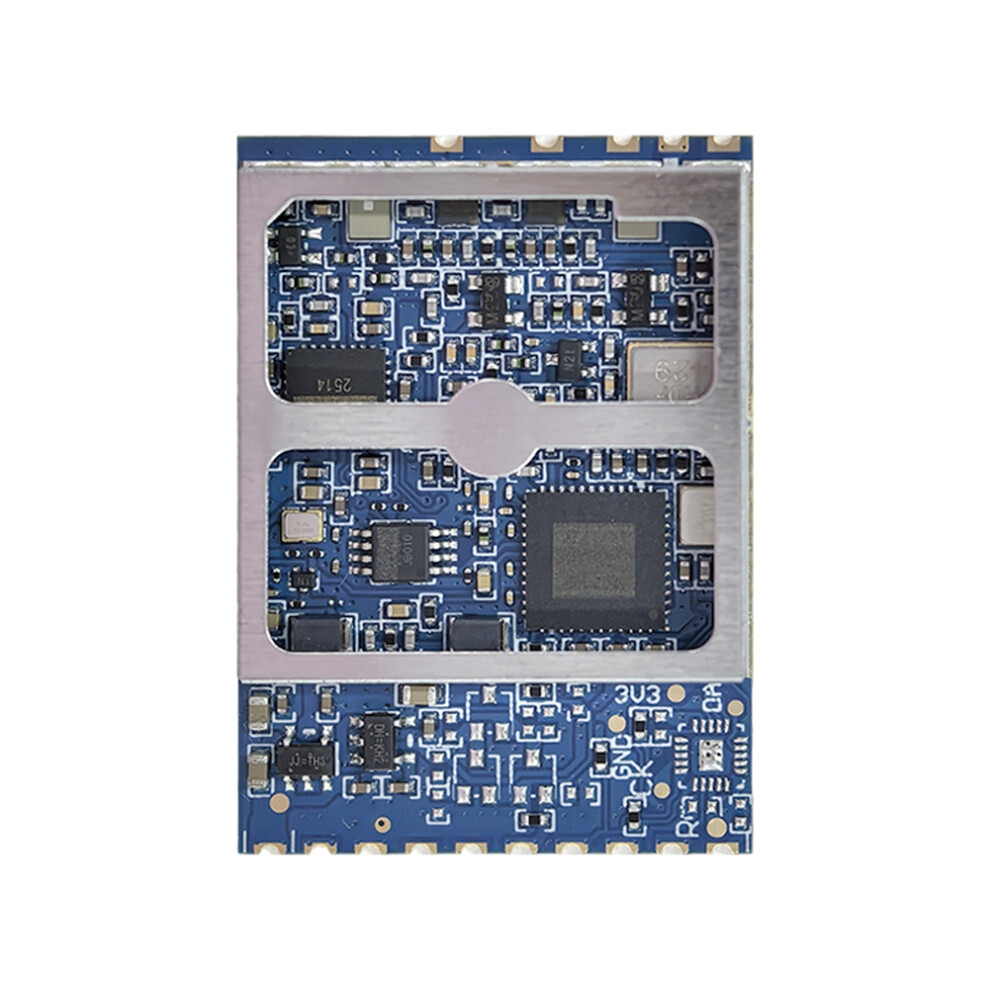

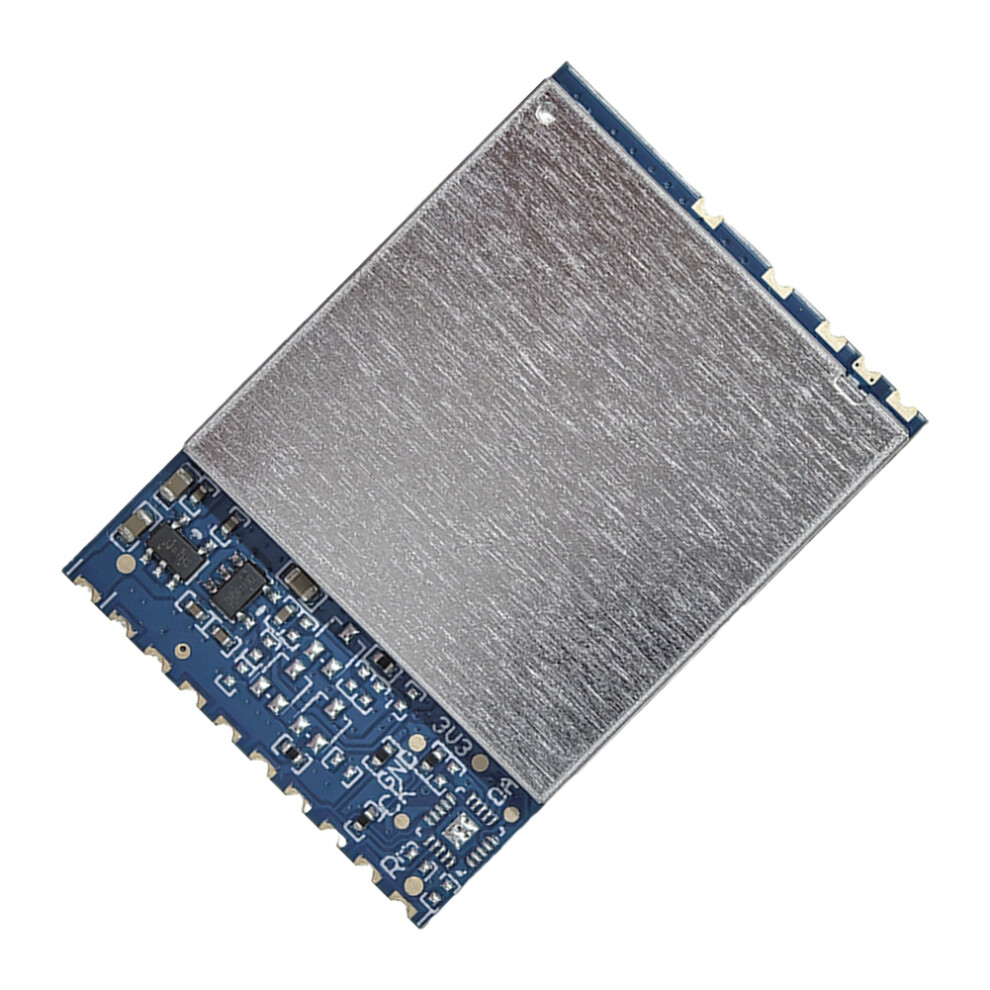

Modulo ricevitore SPI analogico wireless open source SK3500-SPI 3.3G VRX

Descrizione di Modulo ricevitore SPI analogico wireless open source SK3500-SPI 3.3G VRX

Modulo trasmettitore-ricevitore di immagini SK3500-SPI (modalità SP 3.1G-3.8G). SK3500-SPI supporta l'uscita del segnale CVBS e offre bassa latenza e potenti capacità anti-interferenza.
È ampiamente utilizzato nel volo con droni FPV, nell'intrattenimento all'aperto, nelle corse e nella fotografia aerea professionale. Consente agli sviluppatori di estendere e personalizzare le funzionalità in base al protocollo SPI esistente.

ALIMENTAZIONE: DC 5,0 V
Consumo di corrente: 420 mA + 30 mA 5 V
Specifiche ambientali:
Temperatura di funzionamento: -10 C - +65 C
Temperatura di stoccaggio: -30 C - +85 C
Umidità di funzionamento: 85% RH
:
Gamma di frequenza di ricezione: 3100-3800 MHz
Sistema di demodulazione: FM/PLL
IF: 480 MHz
Stabilizzazione della frequenza LO: 200 kHz
Frequenza LO: + 200 kHz
Controllo LO: PLL
Perdita LO in ingresso: -65 dBm
Ricezione Italiano: Sensibilità: -95 dBm + 3 dBm
Caratteristiche video:
Livello di uscita video: 1 + 0,2 Vp-p, TyP.
Polarità video: polarità negativa negativa
Risposta in frequenza video: + 5 dB, Max. 50 Hz - 6 MHz
Guadagno differenziale: + 5%, Max
Fase differenziale: + 5. Max
3 dB IF BANDA LARGA: 16,5 MHz
S: 38 dB, Min

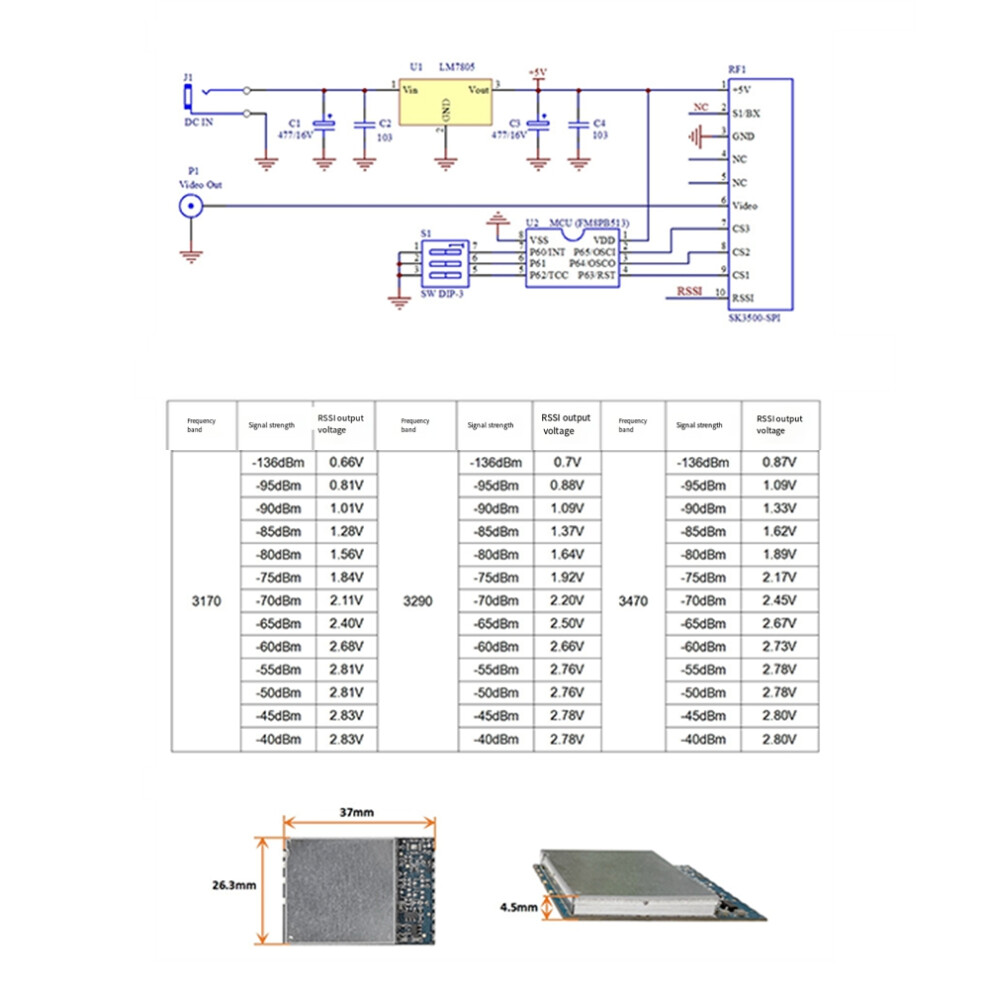

Pendenza RSSI: 22 mv/dBm
Colore: come mostrato
Materiale: PCB

Contenuto della confezione:
1 x VRX Wireless Analogico

Solo il contenuto della confezione sopra indicato, altri prodotti non sono inclusi.
Nota: il riflesso della luce e i diversi display possono far sì che il colore dell'articolo nella foto sia leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
