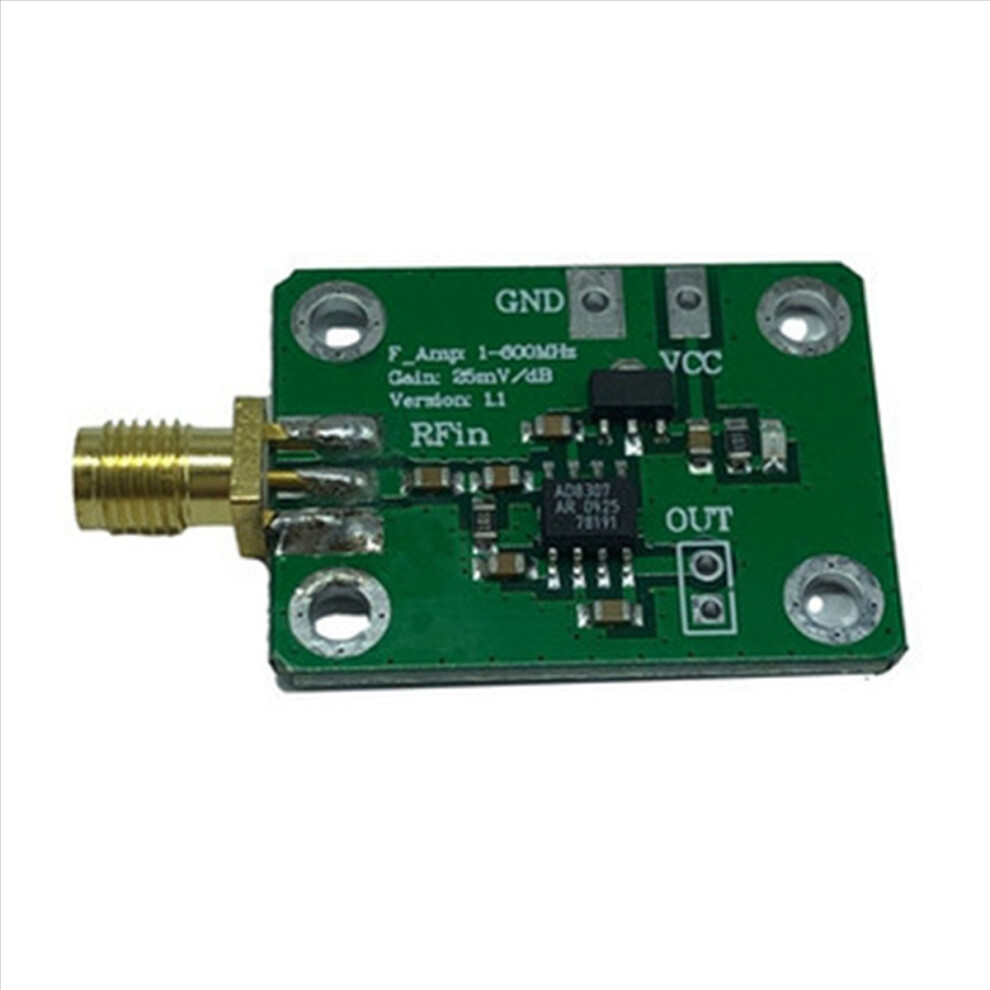

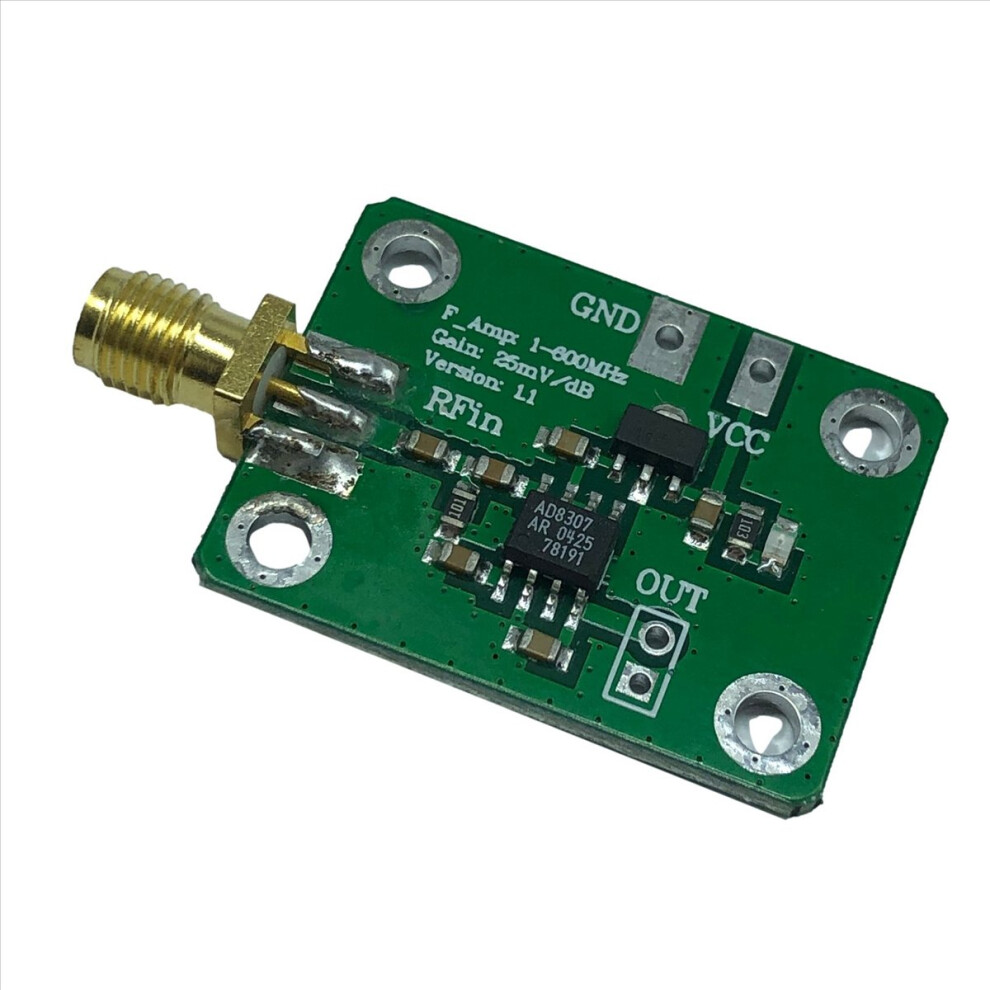

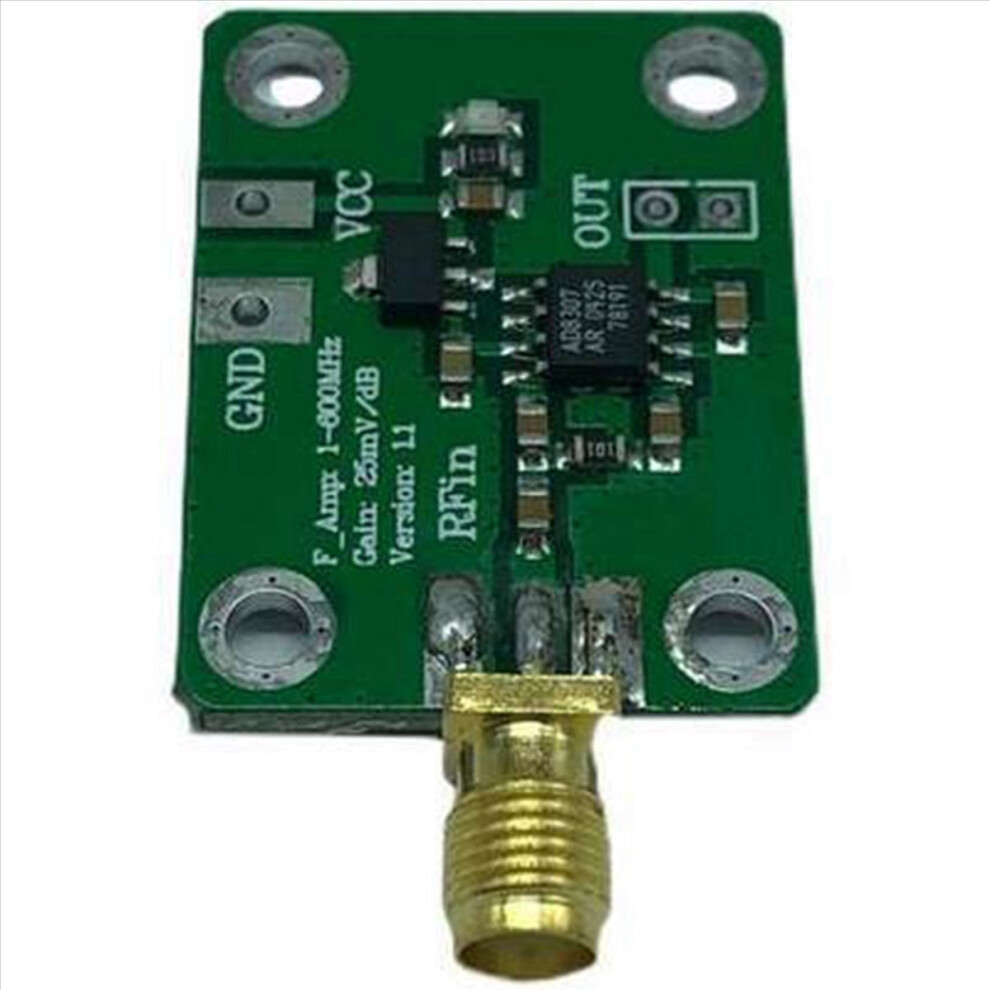

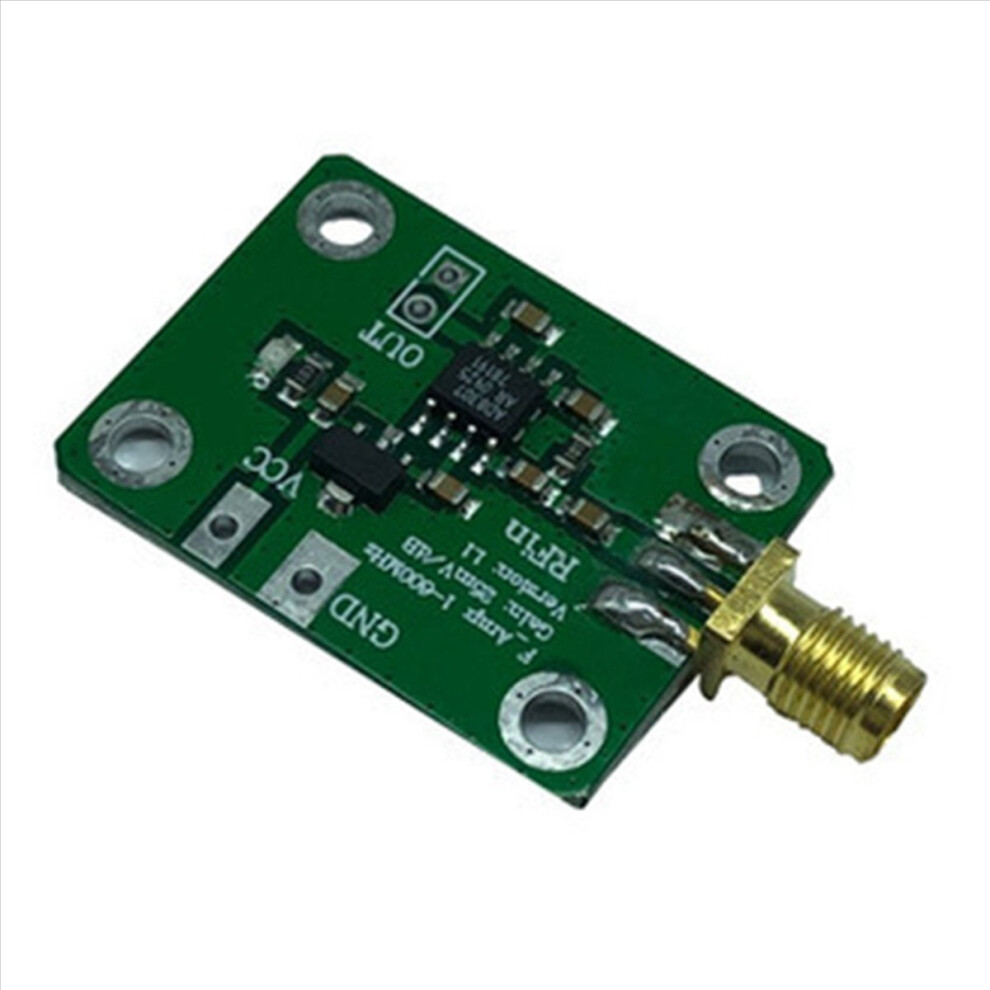

AD8307 Effektmåler Logaritmisk detektor Effektdeteksjon 1–600 MHz

AD8307 Effektmåler Logaritmisk detektor Effektdeteksjon 1–600 MHz Beskrivelse

Høy stabilitet over hele temperaturområdet.
Komplett differensiell DC-koblet signalbane.
Den brukes til signaleffektdeteksjon, deteksjonsfrekvensområdet er 1MHZ - 600MHZ, den kan detektere et signal med en effekt på -74dBm til 18dBm, og konvertere et slikt signal til en DC-spenningsutgang.
Jo større amplitude eller effekt signalet har, desto høyere er utgangsspenningen, som er proporsjonal med amplituden til inngangssignalet, og dermed utvide det dynamiske området til det detekterte signalet, som når 92dB.
Den kan brukes mye i signaldeteksjon, måling av signaleffekt, deteksjon av miljøfeltstyrke, og kan også brukes som en komponent i automatisk forsterkningskontroll og automatisk nivåkontroll.

Arbeidsfrekvens: 1MHZ---600MHZ
Måleeffekt: -74dBm til +18dBm
Utgangsspenning: 0---2,5V
Deteksjonshelling: 25 mV/dBm (typ.)
Inngangsimpedans: 50 ohm
Forsyningsspenning: 6-15 V
Type: Effektmåler
Modell: AD8307
Farge: Grønn
Materiale: Metall

Pakkens innhold:

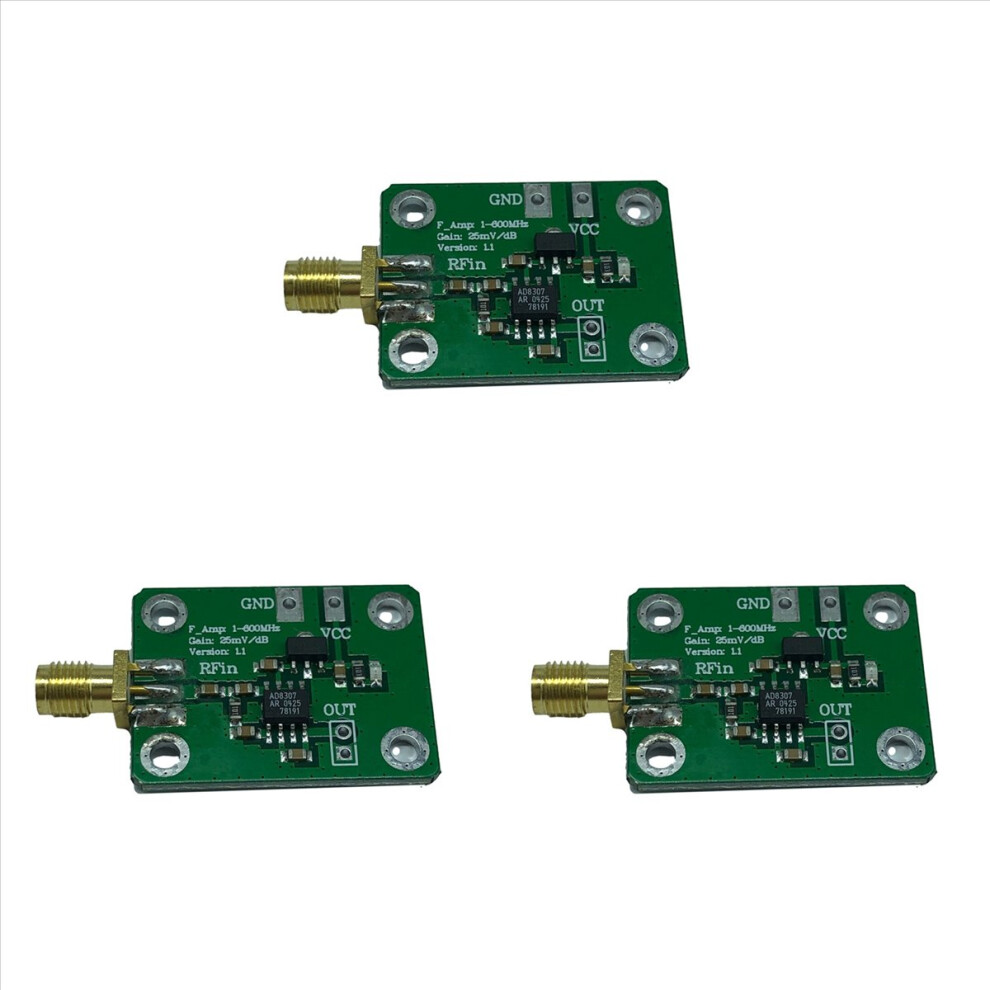

3 x Effektmåler

Kun innholdet ovenfor i pakken, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermbilder kan føre til at fargen på varen på bildet avviker litt fra den virkelige varen. Tillatt målefeil er +/- 1-3 cm.
