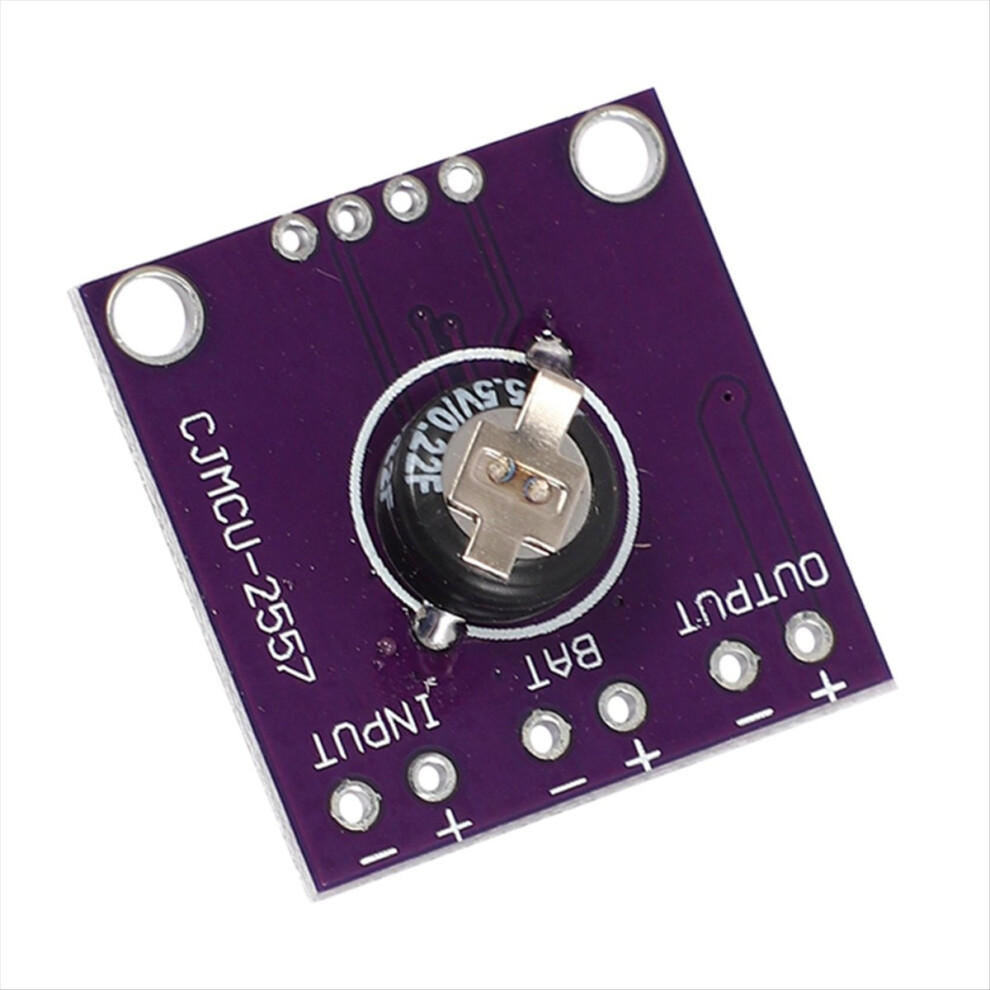

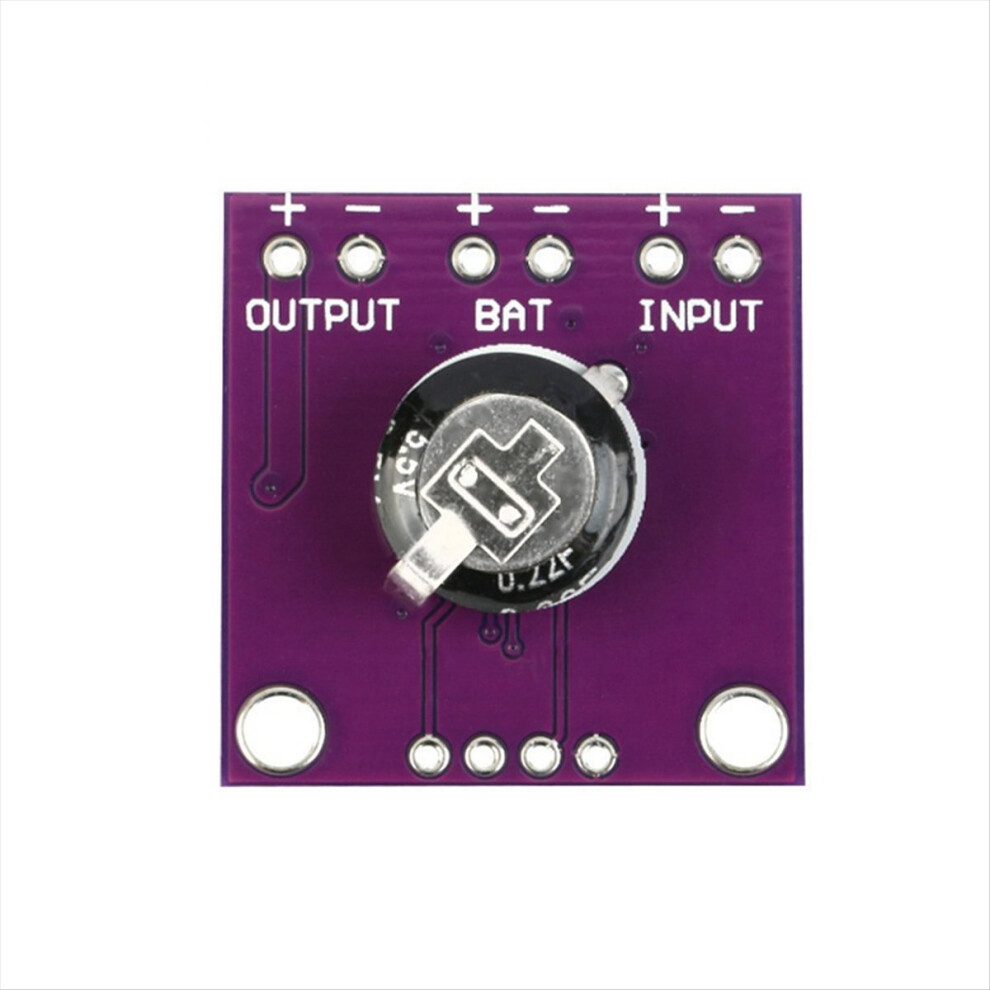

BQ25570 Energimodul Step Up Boost-lader

BQ25570 Energimodul Step Up Boost-lader Beskrivelse

bq25570 er en svært integrert nanokrafthåndteringsløsning for energihøsting som er perfekt egnet for å møte de spesifikke behovene til applikasjoner med ultralavt strømforbruk. Dette produktet er utviklet for effektivt å innhente og administrere mikrowatt (μW) til milliwatt (mW) av strøm generert fra en rekke forskjellige likestrømskilder som solceller, termoelektriske generatorer og piezoelektriske moduler.
bq25570 er den første slike enheten som implementerer en høyeffektiv boost-lader med en nanokraft-buck-omformer for produkter og systemer der strøm og drift er kritisk for trådløse sensornettverk (WSN-er).
Designet til bq25570 begynner med en DC/DC boost-omformer/lader som bare krever mikrowatt strøm for å fungere. Når boost-laderen er aktivert, er den i stand til effektivt å utvinne energi fra en lavspenningsutgangskollektor, for eksempel en termoelektrisk generator (TEG) eller et enkelt eller dobbelt solcellepanel. Boost-omformeren kan startes opp til VIN så lavt som 330 mV, og når den er aktivert, kan den kontinuerlig innhente energi ved VIN så lavt som 100 mV.
bq25570 utfører også et programmerbart samplingsnettverk for maksimal effektpunktsporing for å optimalisere effektoverføringen til enheten. Denne modulen er satt til 80 %.
bq25570 er designet for å være fleksibel for å støtte et bredt spekter av energilagringskomponenter. Energikilden som energien henter energi fra er ofte ikke fast eller varierer over tid. Vanligvis krever systemet en type energilagringskomponent, for eksempel et oppladbart batteri, en overdimensjonert kondensator eller en konvensjonell kondensator.

Energilagringskomponenten gjør en spesifikk konstant effekt tilgjengelig når systemet trenger det. Energilagringskomponenten gjør det også mulig for systemet å håndtere strøm som ikke kan komme direkte fra inngangskilden. For å forhindre skade på kundens energilagringskomponenter, overvåk maksimums- og minimumsspenningene med henvisning til de internt innstilte underspenningsnivåene (UV) og brukerprogrammerbare overspenningsnivåer ().
Parametre:
Modulforsyningsspenning INNGANG: DC0,1V-5,1V
Utgangsspenning BAT/OUTPUT: 2V-5,5V
Arbeidsmiljøtemperatur: -40 C ~ 85 C
Instruksjoner:

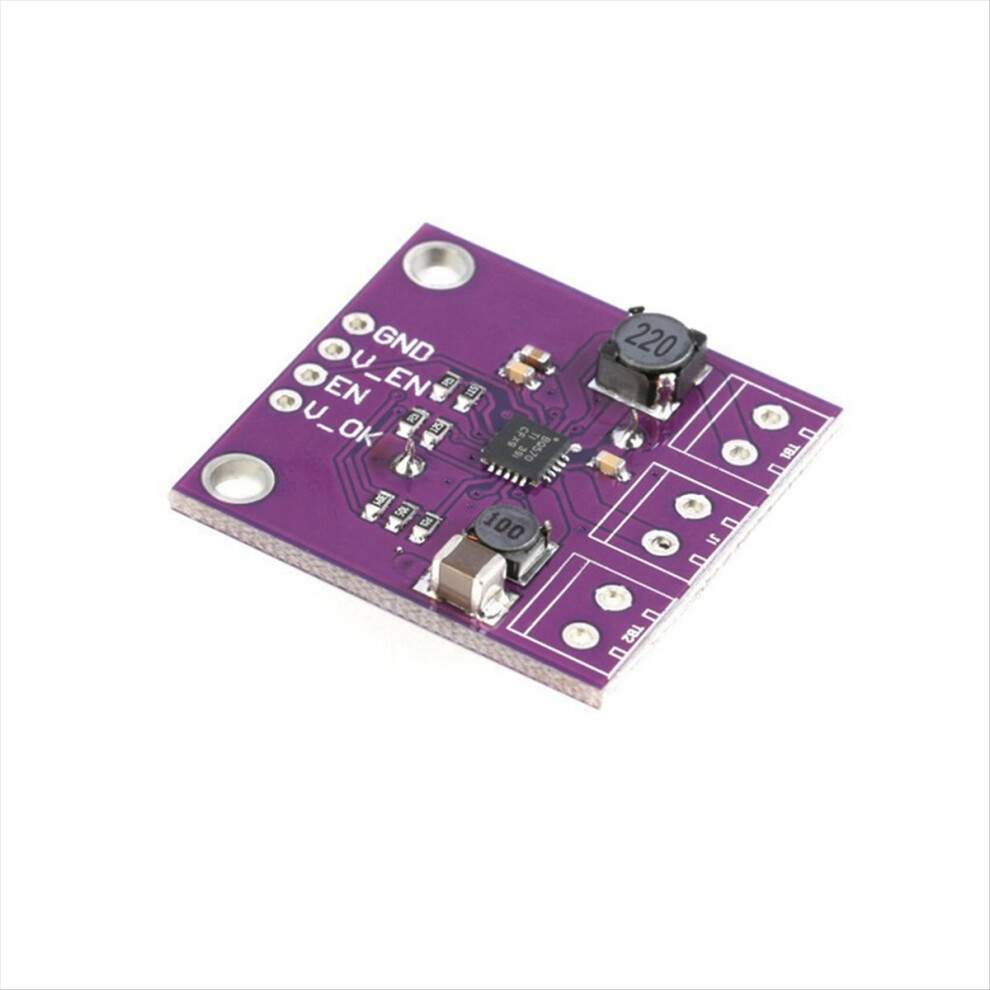

EN: IC-aktiveringspinne er aktiv lav
V_EN: Buck-utgangsmodusaktiveringspinne er aktiv høy
V_OK: flagg for normal batteriutgang
Farge:
Materiale:plast

Pakkens innhold:

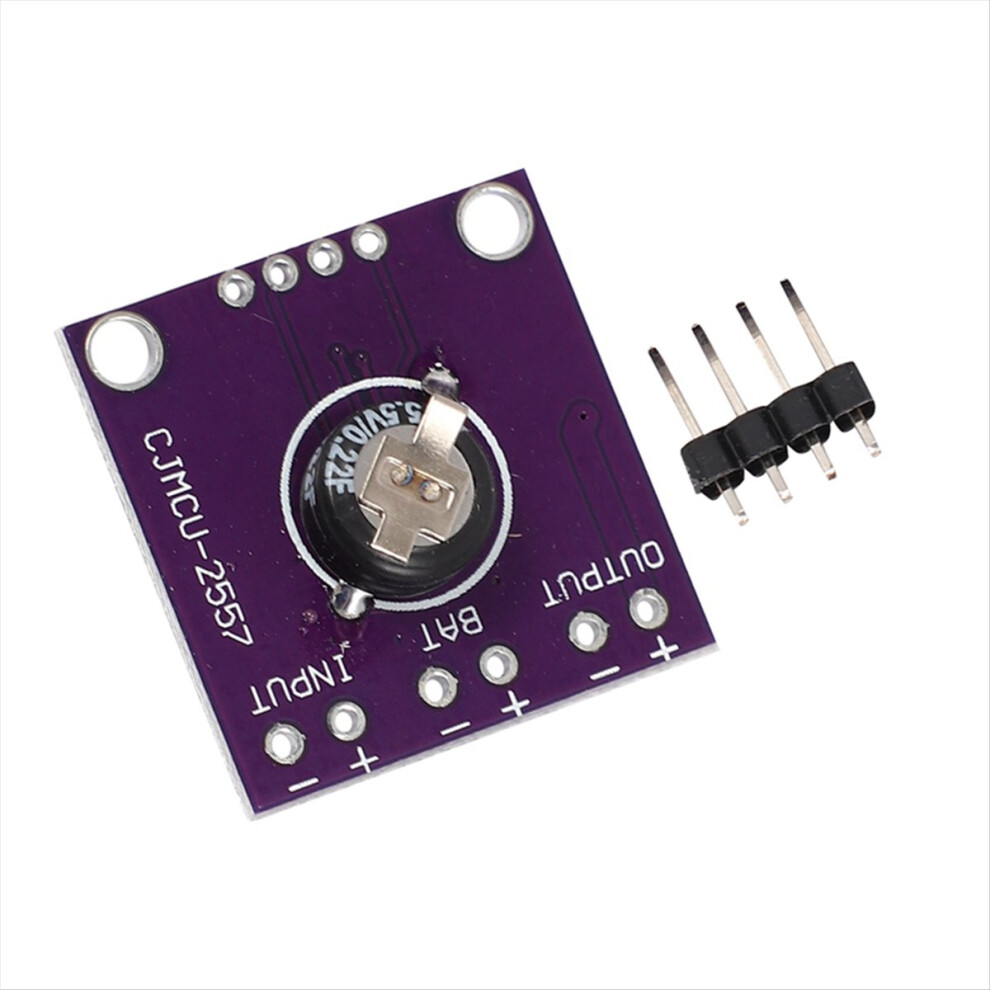

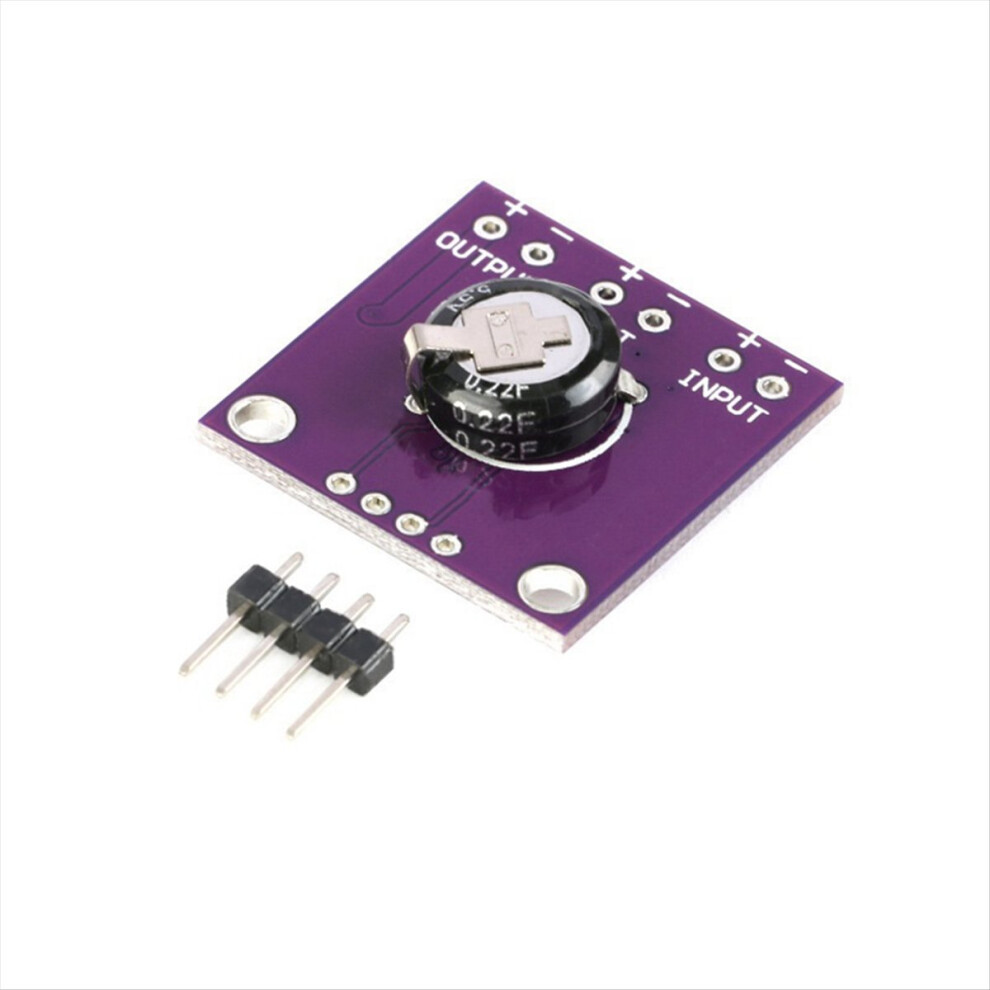

1 sett x Energimodul

Kun innholdet i pakken ovenfor, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet avviker litt fra den virkelige varen. Tillatt målefeil er +/- 1-3 cm.
