INA240-modul INA240A1 Strømdeteksjonsforsterker Strømovervåking

INA240-modul INA240A1 Strømdeteksjonsforsterker Strømovervåking Beskrivelse

INA240-enheten er en spenningsutgangsstrømdetekterende forsterker med forbedret PWM-undertrykkelse som detekterer spenningsfall over shuntmotstander i et bredt fellesmodusspenningsområde fra -4 V til 80 V av forsyningsspenningen.
Den negative fellesmodusspenningen gjør at driftsspenningen til enheten kan være lavere enn jordspenningen, og tilpasser seg dermed det typiske lavt strømforbruket i flyback-syklusen, et sentralt problem for solenoidapplikasjoner. Den forbedrede PWM-undertrykkelseskapasiteten gir et høyt nivå av undertrykkelse for store fellesmodustransienter
(AV/At) i systemer som bruker pulsbreddemodulerte
(PM) signaler, for eksempel motordrift og solenoidkontrollsystemer. Med denne funksjonen kan strømmen måles nøyaktig uten store transienter og tilsvarende gjenopprettingsrippel i utgangsspenningen.

Fast forsterkning: 50V/V!
Strømforsyningsområde: 3,0V-5,0V
Strømdeteksjonsområde: bestemmes av samplingsmotstand, forsterkning og forsyning
Fellesmodusavvisningsforhold: 132dB DC/93dB AC
(50kHz)
Samplingsmodus: høy/lav side kan brukes. Avhengig av tilkoblingsmodus
Samplingsmotstand: 2512-0.1R, kan brukere også konfigurere

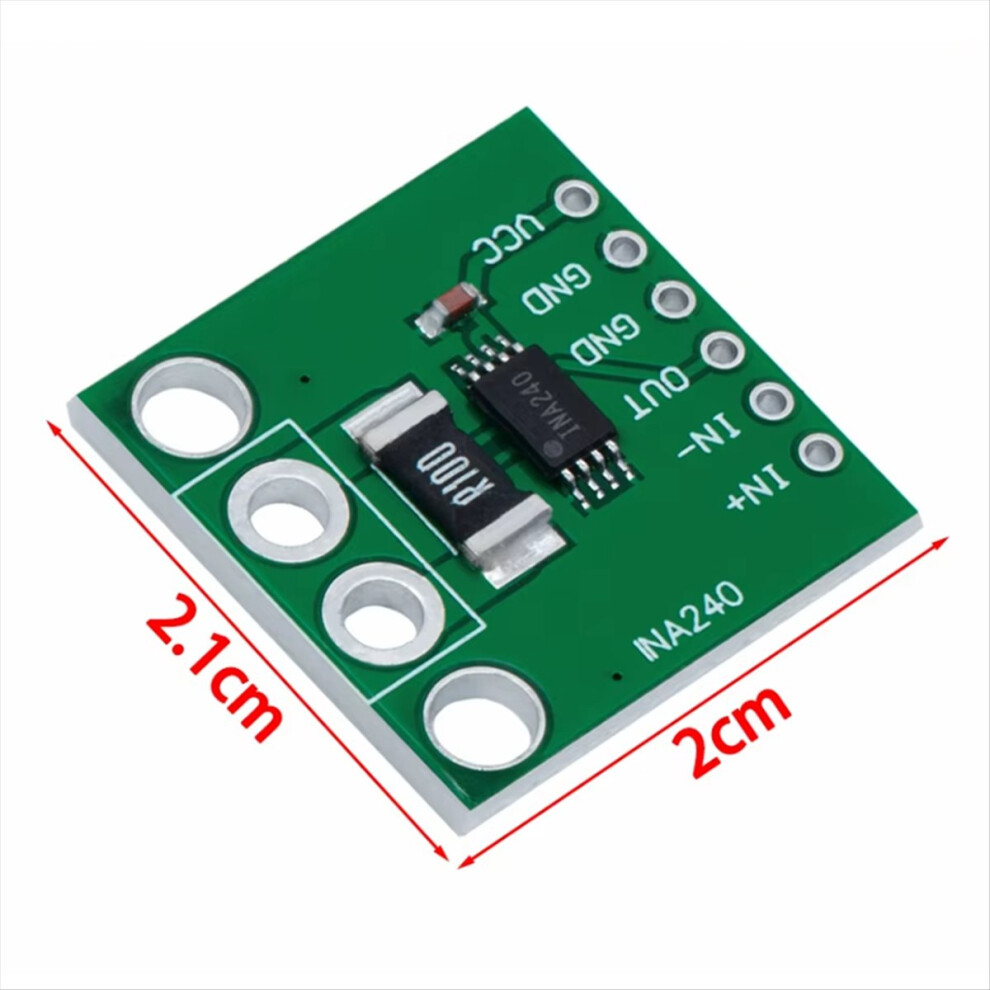

Modulstørrelse: 20 x 21 mm
Bruksmåte: Passer for motorstyring, strømstyring, solenoid- og ventilstyring, bremsestyring, trykkregulator osv.
Farge: Som vist
Materiale: PCB

Pakkens innhold:

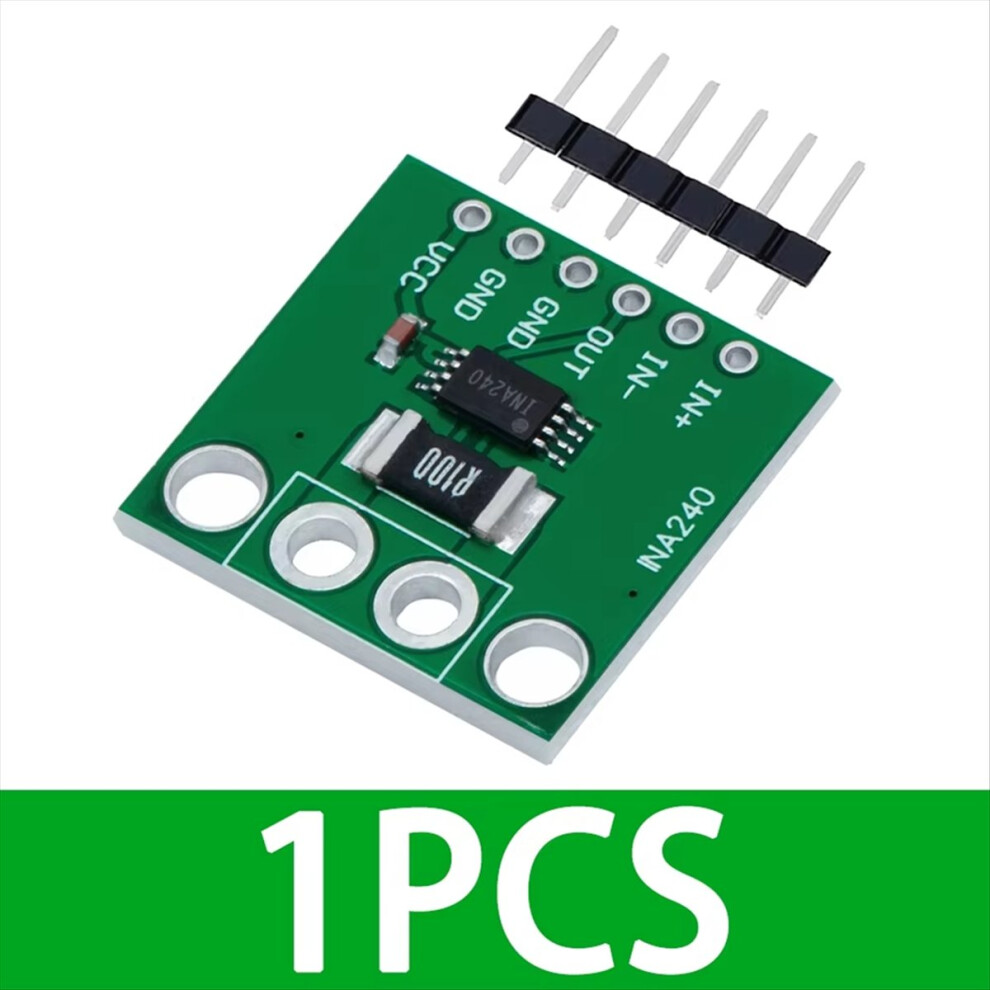

1 x INA240-modul

Kun pakkeinnholdet ovenfor, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet avviker litt fra den virkelige varen. Tillatt målefeil er +/- 1-3 cm.
