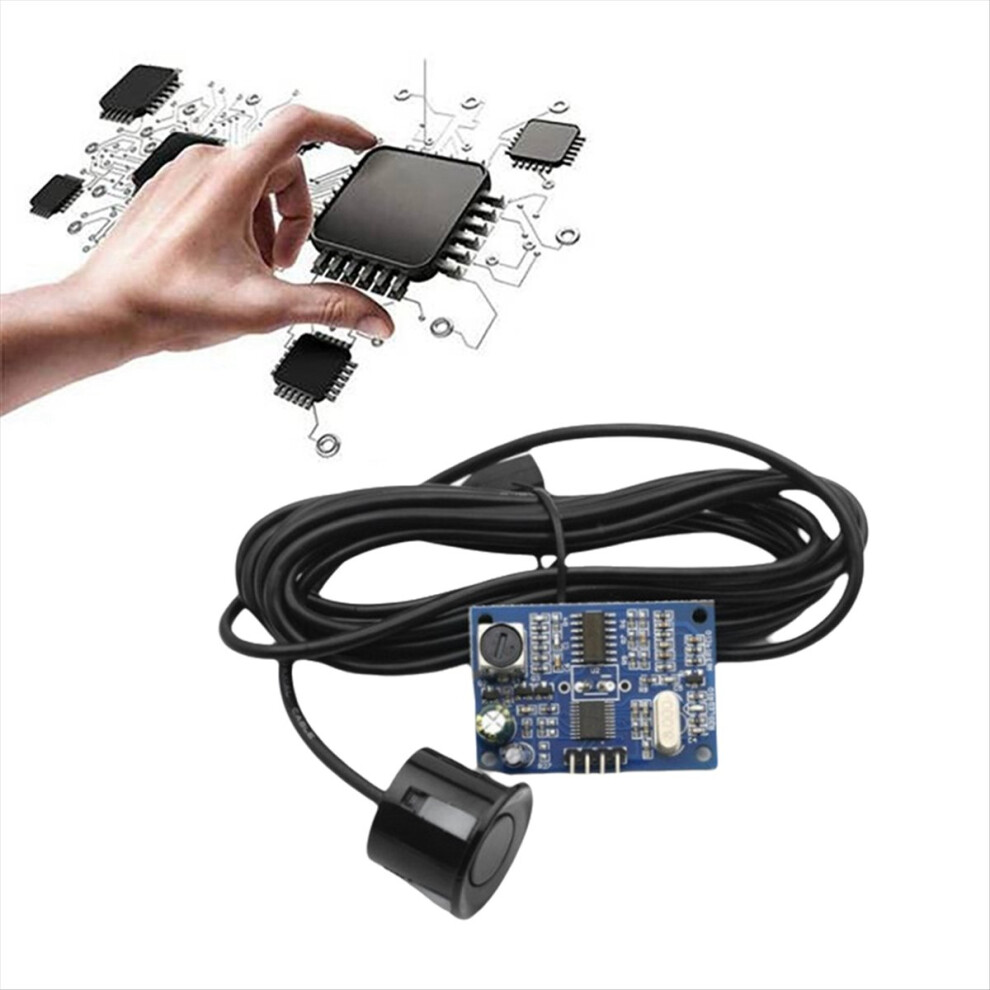

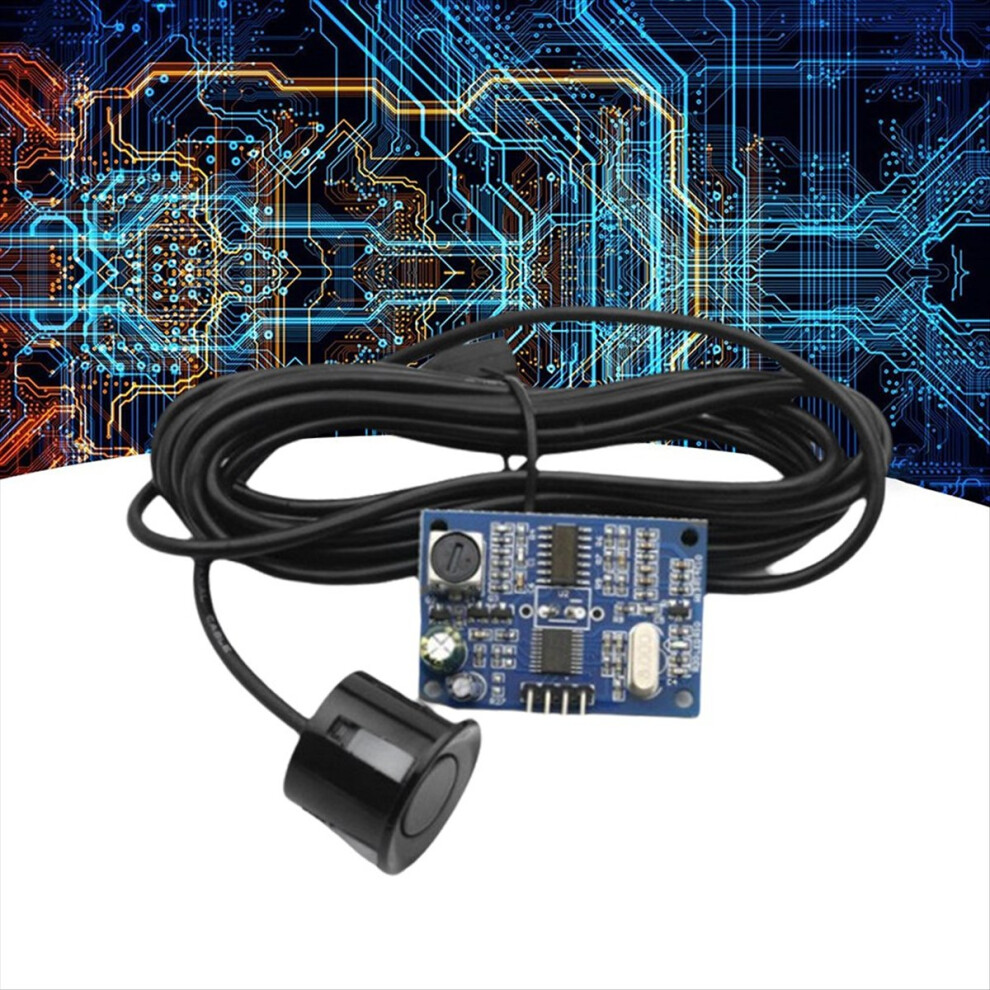

JSN-SR04T Vanntett ultralydmodul Vanntett integrert avstandsmålingstransdusersensor for A

JSN-SR04T Vanntett ultralydmodul Vanntett integrert avstandsmålingstransdusersensor for A Beskrivelse

Grunnleggende virkemåte
1. Ved å bruke IO-portens TRIG-triggerposisjon, for å nå et høyt nivåsignal på minst 10µs;
2. Modulen sender automatisk 8 40 kHz Fang Bo, og registrerer automatisk om det er et retursignal;
3. Ved retursignal sendes et høyt nivå ut via IO-porten. Varigheten av det høye nivået er ultralyd fra start til retur. Testavstanden er = (høyt nivåtid x lydhastighet (340 M/S)) /2;
4. Denne modulen bruker en enkel metode. En kontrollport med et høyt nivå på 10µs kan vente på høyt nivåutgang på mottakerporten. En utgang kan drive timeren. Når denne porten er lav, kan timerverdien leses. Denne tiden kan beregnes for å finne riktig tid. Så kontinuerlig syklustesting kan oppnå måling av verdien på mobilen din.

Elektriske egenskaper
1. Elektriske parametere: JSN-SR04T
2. Driftsspenning: DC 5V
3. Hvilestrøm: 5mA
4. Total arbeidsstrøm: 30mA
5. Akustisk emisjonsfrekvens: 40khz
6. Lengste avstand: 4,5m
7. Blind: 25cm
8. Kabling: + 5V (positiv strømforsyning)
Trig (kontrollside) RX
(mottakeren) TX
GND (negativ)
9. Oppløsning: ca. 0,5cm
10. Vinkel: mindre enn 50 grader
11. Arbeidstemperatur: -10 ~ 70 Celsius
12. Lagringstemperatur: -20 ~ 80 Celsuis
Produktegenskaper
1. Liten størrelse, enkel å bruke
2. Lav spenning, lavt strømforbruk
3. Høy nøyaktighet
4. Sterk anti-jamming
5. Integrert med ledningsinnkapslet vanntett probe, egnet for våte og tøffe måleforhold
Bruksmåte
1. Horisontal avstand;
2. Hindringsunngåelse, automatisk kontroll;
3. Objektet nærmer seg, det oppfattes en
4. Trafikkkontroll;
5. Sikkerhet, industriell kontroll;
6. Kunstig intelligens og forskning
Farge: Tilfeldig farge, ingen spesifikasjoner akseptert
Materiale: PCB
Spesifikasjoner: Ny versjon
Utseendet og fargen på produktet varierer fra batch til batch, men påvirker ikke bruken

Pakkens innhold:
1 x Ultralydmodul

Kun innholdet ovenfor i pakken, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan forårsake Fargen på varen på bildet er litt forskjellig fra den virkelige varen. Tillatt målefeil er +/- 1-3 cm.
