GPSDO GPS Disciplined Oscillator Wave GNSS GPS Disciplined Clock

Opis produktu: GPSDO GPS Disciplined Oscillator Wave GNSS GPS Disciplined Clock

GPSDO (Global Positioning System Disciplined Oscillator), znany również jako GPS Disciplined Crystal Oscillator o stałej temperaturze, GPS Disciplined Clock, standardowe źródło sygnału 10 MHz. W porównaniu ze standardową podstawą czasu charakteryzuje się wyższą dokładnością, mniejszym dryftem temperaturowym i bardziej stabilnym wyjściem.
Wykorzystuje sygnał GPS 1PPS. Po jego porównaniu mikrokontroler generuje 16-bitowy sygnał PWM, aby kontrolować dokładność wyjściową kryształu o stałej temperaturze. Napięcie dostrajania częstotliwości kryształu o stałej temperaturze wynosi 0-5 V, więc 1-bitowy sygnał PWM może regulować napięcie wyjściowe do 0,000076 V.

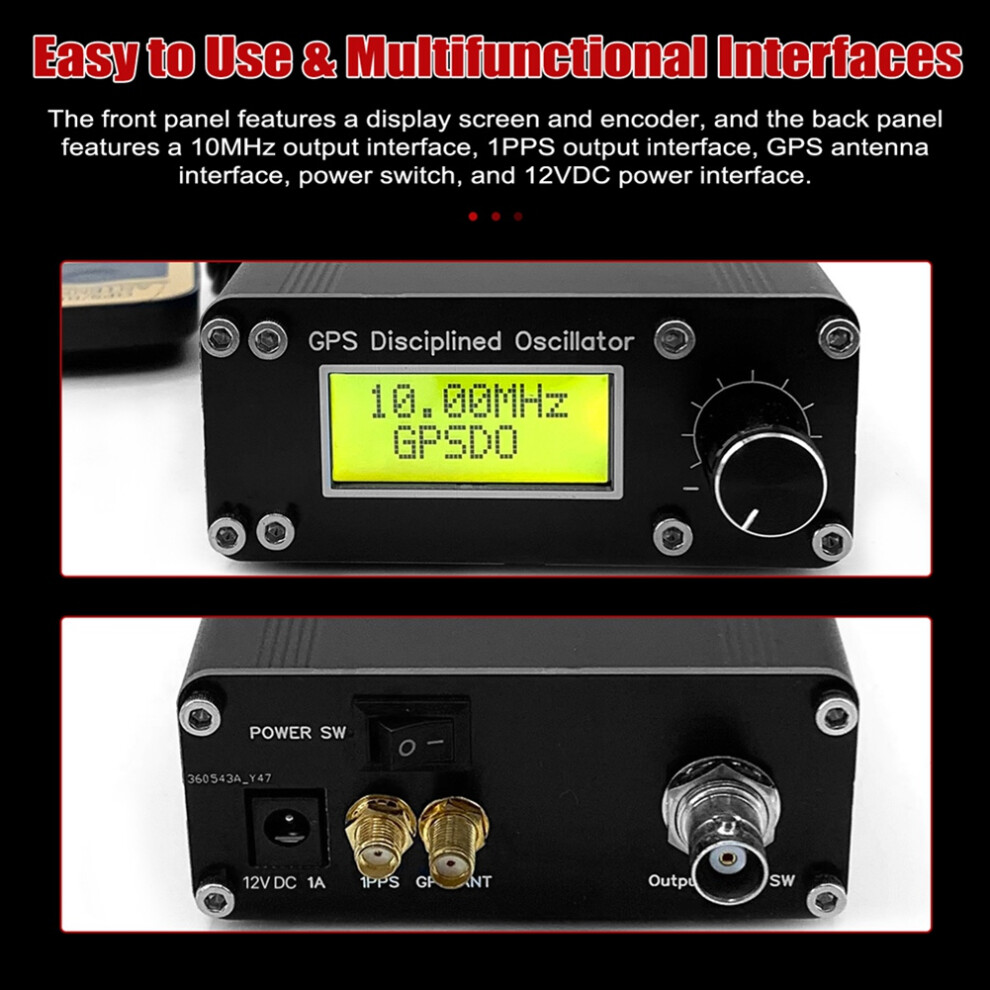

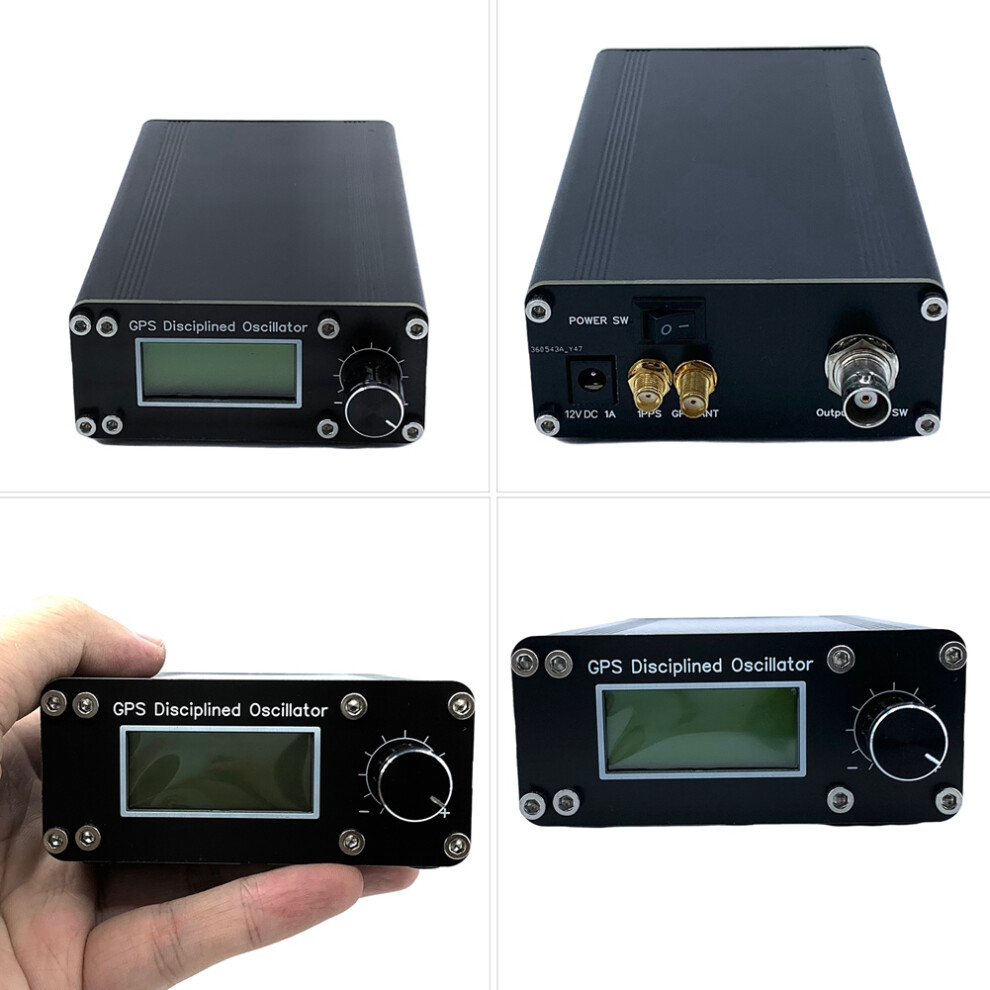

Długość, szerokość i wysokość całego urządzenia wynoszą 150 x 88 x 38 mm (bez wystających elementów). Na panelu przednim znajduje się wyświetlacz i enkoder, a na panelu tylnym interfejs wyjściowy 10 MHz, interfejs wyjściowy 1PPS, interfejs anteny GPS, przełącznik zasilania i interfejs zasilania 12 V DC.

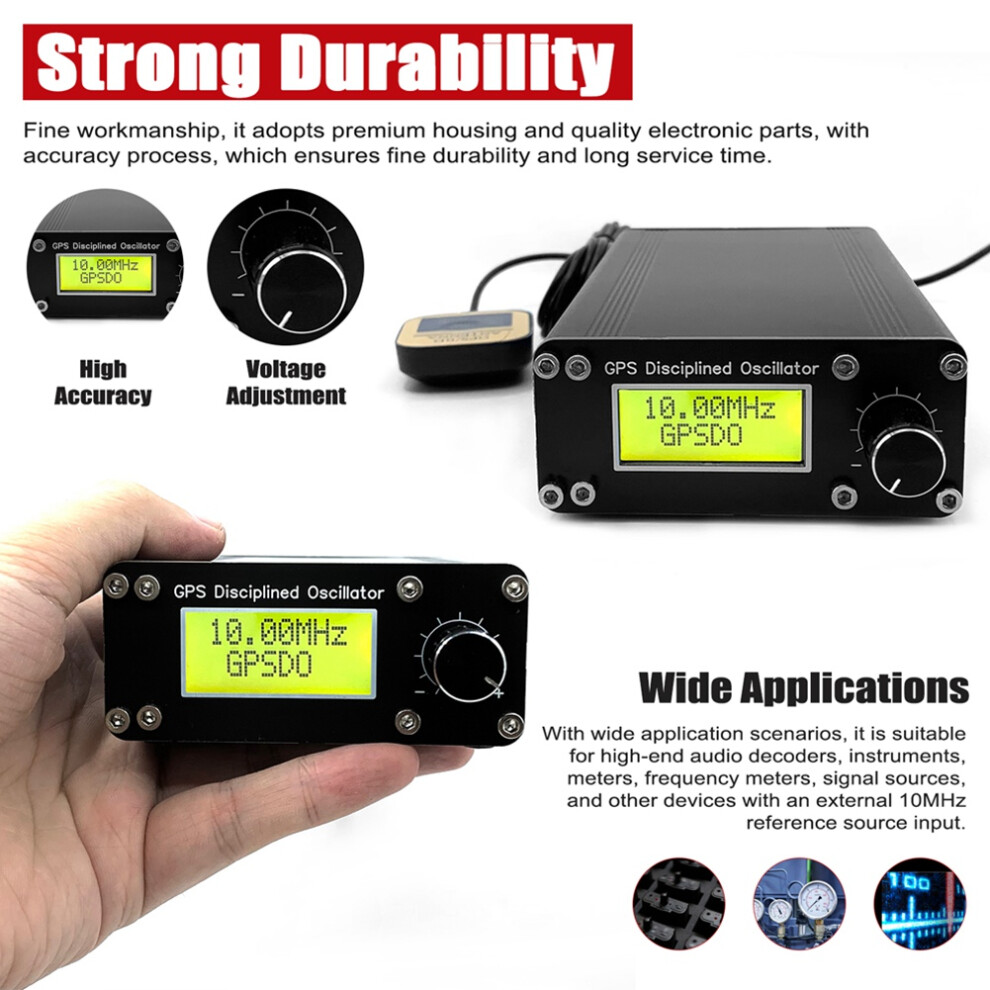

Scenariusze zastosowania: GPSDO nadaje się do wysokiej klasy dekoderów audio, instrumentów, mierników, mierników częstotliwości, źródeł sygnału i innych urządzeń z zewnętrznym wejściem źródła odniesienia 10 MHz.

Parametry:
Interfejs zasilania: DC5521
Napięcie/prąd roboczy: 12 V, 1 A (zasilacz nie jest dołączony, należy przygotować zasilacz)
Prąd roboczy: 650 mA podczas podgrzewania, 350 mA po stabilizacji
Częstotliwość wyjściowa: 10,000000,000 MHz 0,01 Hz
Kształt fali wyjściowej: fala prostokątna
Amplituda wyjściowa: 10 dBm
Kryształ termostatyczny: ISOTEMP OCXO 143-141
Moduł GPS: ATGM336H
Kolor: czarny
Materiał: tworzywo sztuczne + metal
Rzeczywisty produkt może nieznacznie różnić się kolorem, co nie wpływa na użytkowanie

Zawartość opakowania:
1 x GPS Disciplined Oscillator (zasilacz nie jest dołączony)
1 x antena GPS

W zestawie znajduje się tylko powyższa zawartość opakowania, inne produkty nie są dołączone.
Uwaga: Odbicie światła i różne wyświetlacze mogą powodować, że kolor przedmiotu na zdjęciu będzie się nieznacznie różnić od rzeczywistego. Dopuszczalny błąd pomiaru wynosi +/- 1-3 cm.
