ABSQ-ESP32 para M5stack para Módulo Stickcplus 2 em 1 com Firmware Bruce NRF24 2,4 GHz e CC1101 433 MHz para Stickc

Descrição de ABSQ-ESP32 para M5stack para Módulo Stickcplus 2 em 1 com Firmware Bruce NRF24 2,4 GHz e CC1101 433 MHz para Stickc

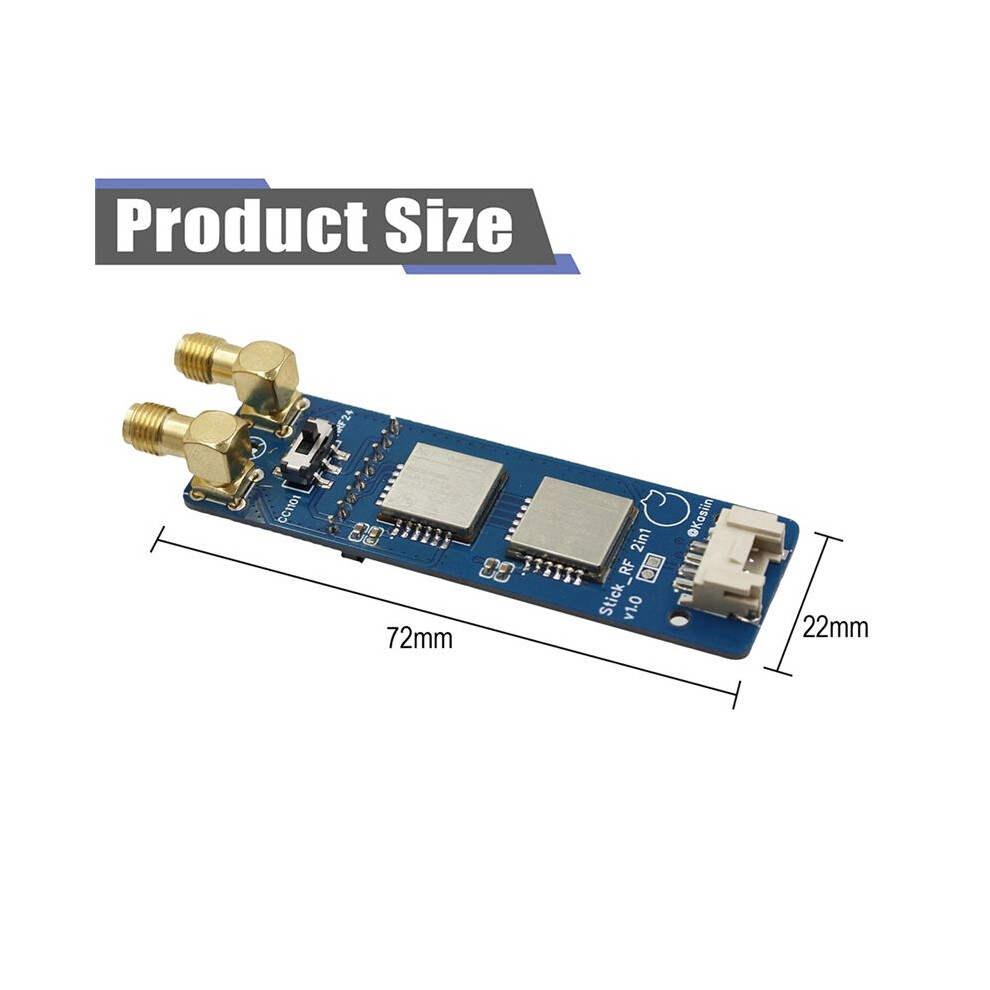

Esta placa de desenvolvimento RF de modo duplo foi especialmente projetada para o M5Stack para StickC , integrando os módulos A01-S2G4A00S2A (2,4 GHz NRF24) e A07-S433A10S2A (433 MHz CC1101). Totalmente compatível com o firmware Bruce, possui um design Conecte e use e suporta comunicação sem fio de curto e longo alcance, tornando-a ideal para projetos de IoT, controle sem fio e desenvolvimento de RF.
Design de módulo duplo: Suporta comunicação NRF24 (2,4 GHz) e CC1101 (433 MHz). Adaptado para M5Stack para StickC , Conecte e use. Compatível com firmware Bruce, sem necessidade de configuração complexa. Comunicação RF de alto desempenho para transmissão de dados confiável. Interruptor físico para fácil seleção de módulos.
Módulo NRF24 de 2,4 GHz (A01-S2G4A00S2A): Comunicação sem fio de curto alcance, estável e de alta velocidade. Módulo CC1101 de 433 MHz (A07-S433A10S2A): Transmissão RF de longo alcance e baixa potência
Desempenho confiável com layout de sinal otimizado e design de energia

1. Atualização do firmware Bruce (primeira configuração). Para usar esta placa com o StickC , primeiro atualize o firmware Bruce. Siga as instruções para selecionar o dispositivo correto (para StickC v1.1/v2) e conclua o processo de atualização.
2. Conexão de hardware: conecte a placa RF ao M5Stack para StickC usando o cabo Grove ou fios de ligação GPIO. A pinagem GPIO é pré-configurada e compatível com o firmware Bruce.
3. Alternando entre módulos: Esta placa inclui um interruptor físico para alternar entre os dois módulos de RF:
Para usar o módulo CC1101 (433MHz):
1. Coloque a chave na posição 433 MHz (CC1101)
2. Navegue no firmware: RF CONFIG RF MODULE
3. Selecione: CC1101 (antigo)
Para usar o módulo NRF24 (2,4 GHz):
1. Coloque a chave na posição 2,4 GHz (NRF24)
2. Navegue no firmware: N
