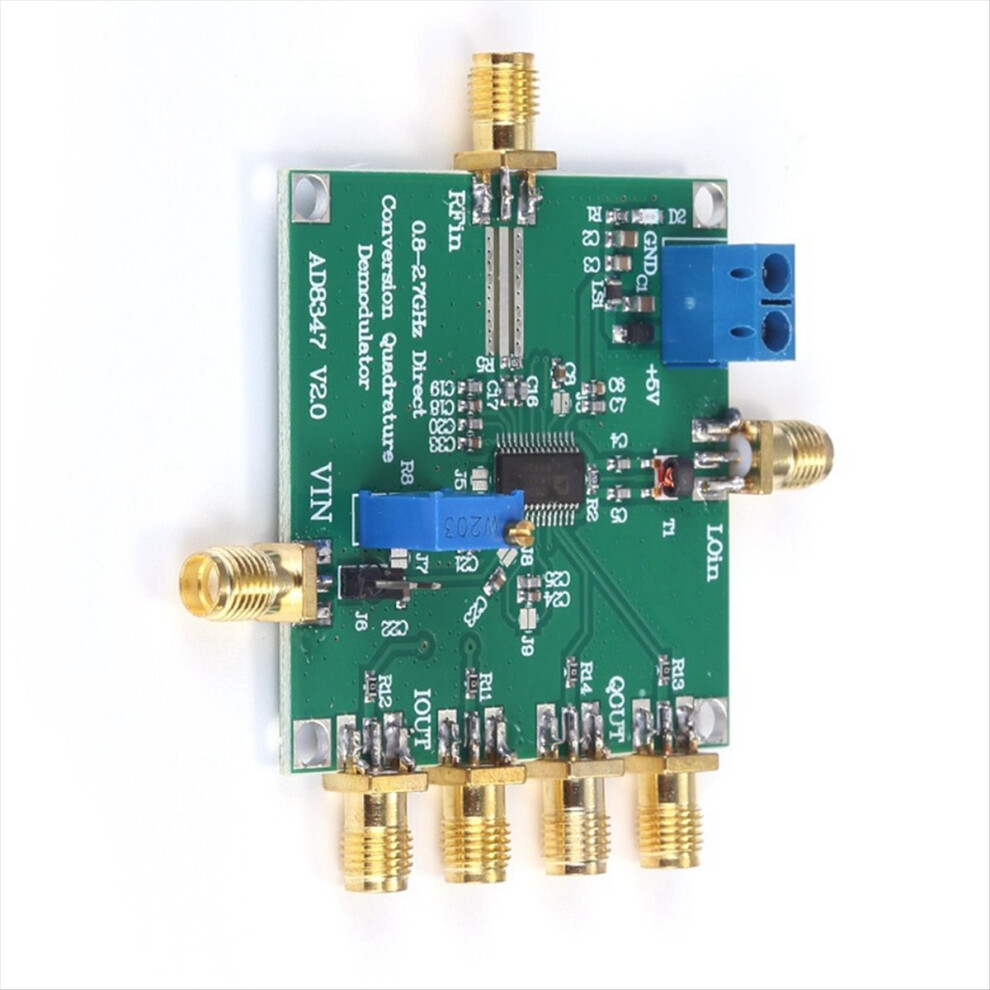

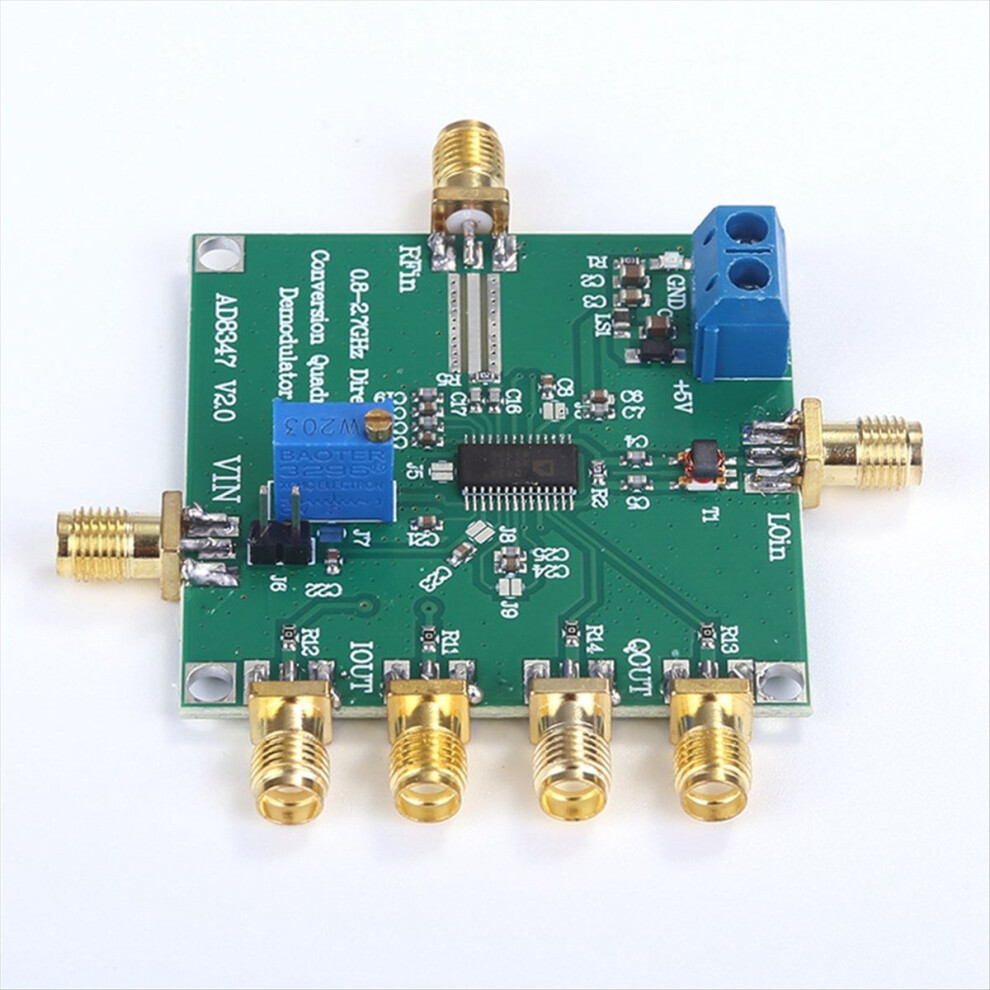

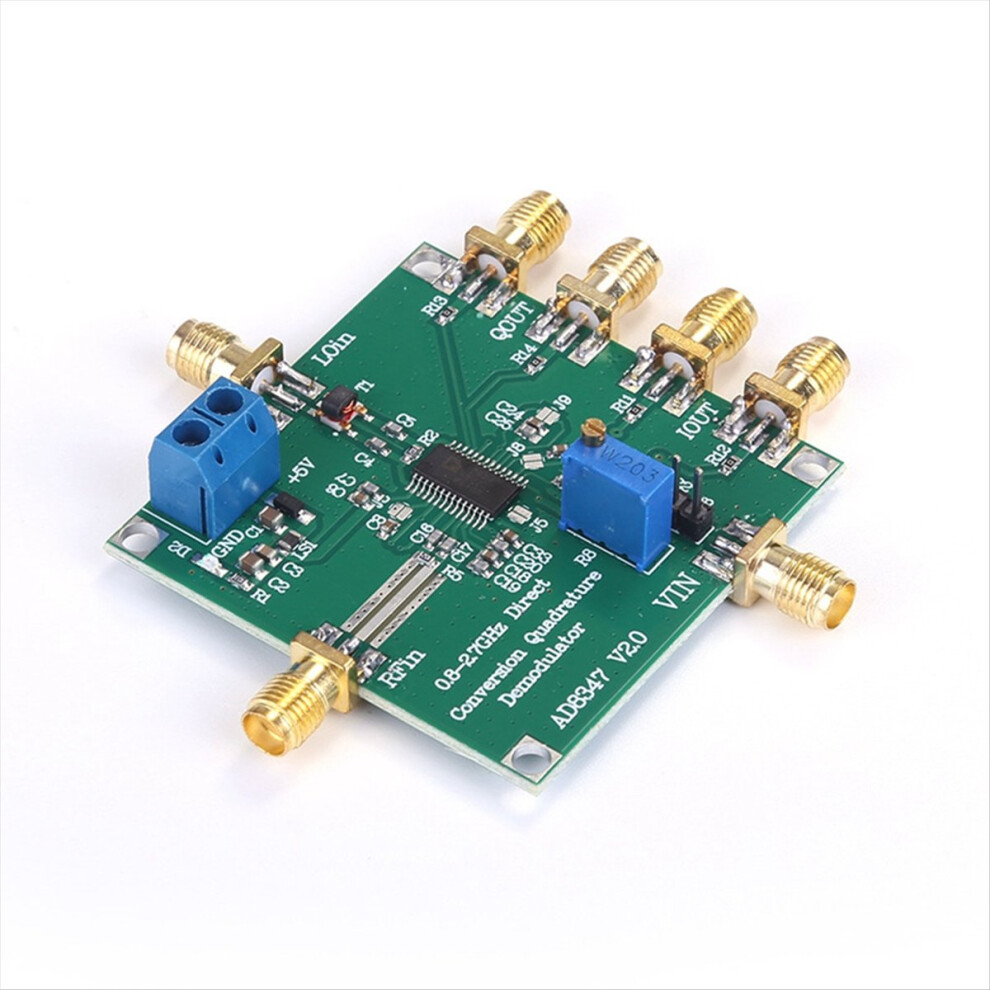

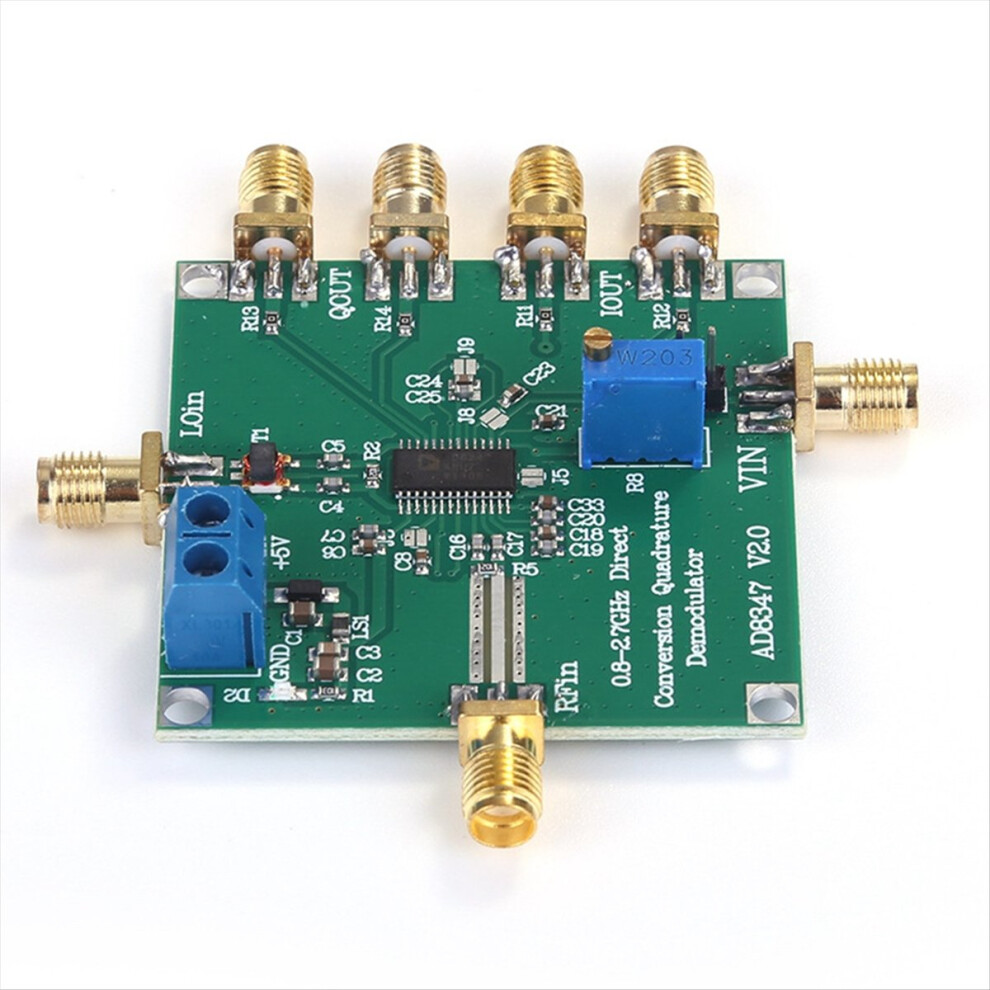

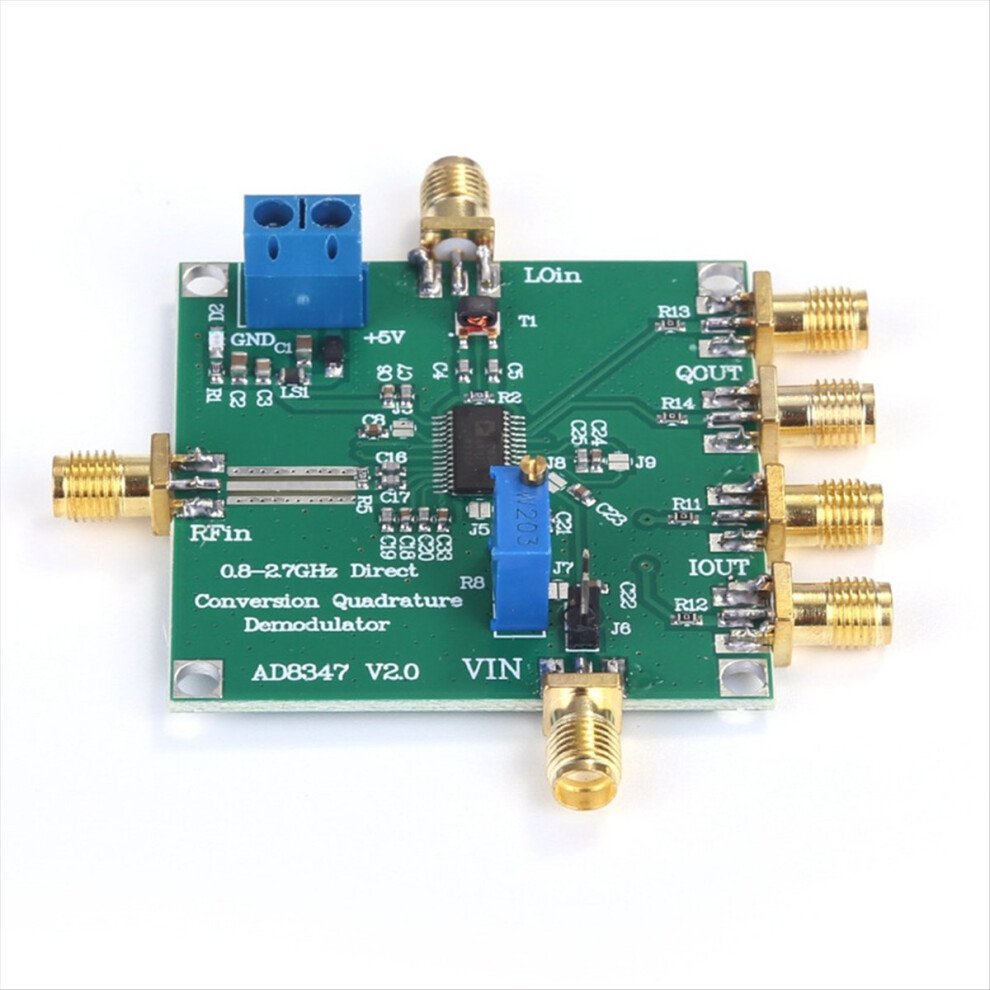

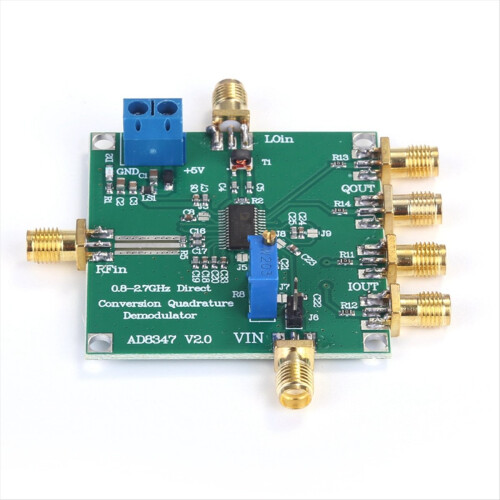

Demodulator de conversie descendentă AD8347

Descriere Demodulator de conversie descendentă AD8347

1. Design extrem de integrat - Integrare pe cip a AGC, acționării oscilatorului local, DC și detectării nivelului benzii de bază, simplificând circuitele periferice și miniaturizând sistemul. Consumul de energie este de numai 320 mW la o alimentare de 5 V, cu un curent tipic de funcționare de 64 mA, asigurând eficiență energetică și eficiență ridicată.
2. Lățime de bandă largă și gamă dinamică ridicată - Acceptând intrări de la 800 MHz la 2,7 GHz, oferă un interval de amplificare variabilă de 70 dB cu liniaritate ridicată între amplificare și tensiunea de control, ceea ce îl face potrivit pentru sistemele de recepție cu gamă dinamică largă.
3. Configurație flexibilă a interfeței - Porturile 1 și 1/2 și 1/4 acceptă intrări diferențiale sau cu un singur capăt, compatibile cu diverse drivere LNA și VCO. Ieșirile în banda de bază acceptă moduri diferențiale sau cu un singur capăt, permițând conectarea directă la un ADC sau alte circuite de procesare.
4. Performanță excelentă în cuadratură - Eroarea de fază a ieșirilor I/Q este mai mică de 1, iar dezechilibrul de amplitudine este mai mic de 0,3 dB, îndeplinind cerințele pentru o ieșire de semnal de înaltă performanță pe două canale.
5. Aplicație versatilă - Potrivit pentru stații de bază celulare, legături wireless, modemuri satelitare, echipamente de testare și alte scenarii.

Parametri tehnici:
Frecvență de funcționare: 800MHz până la 2,7GHz
Interval de amplificare: 70dB (reglabil)
Precizie de fază:
