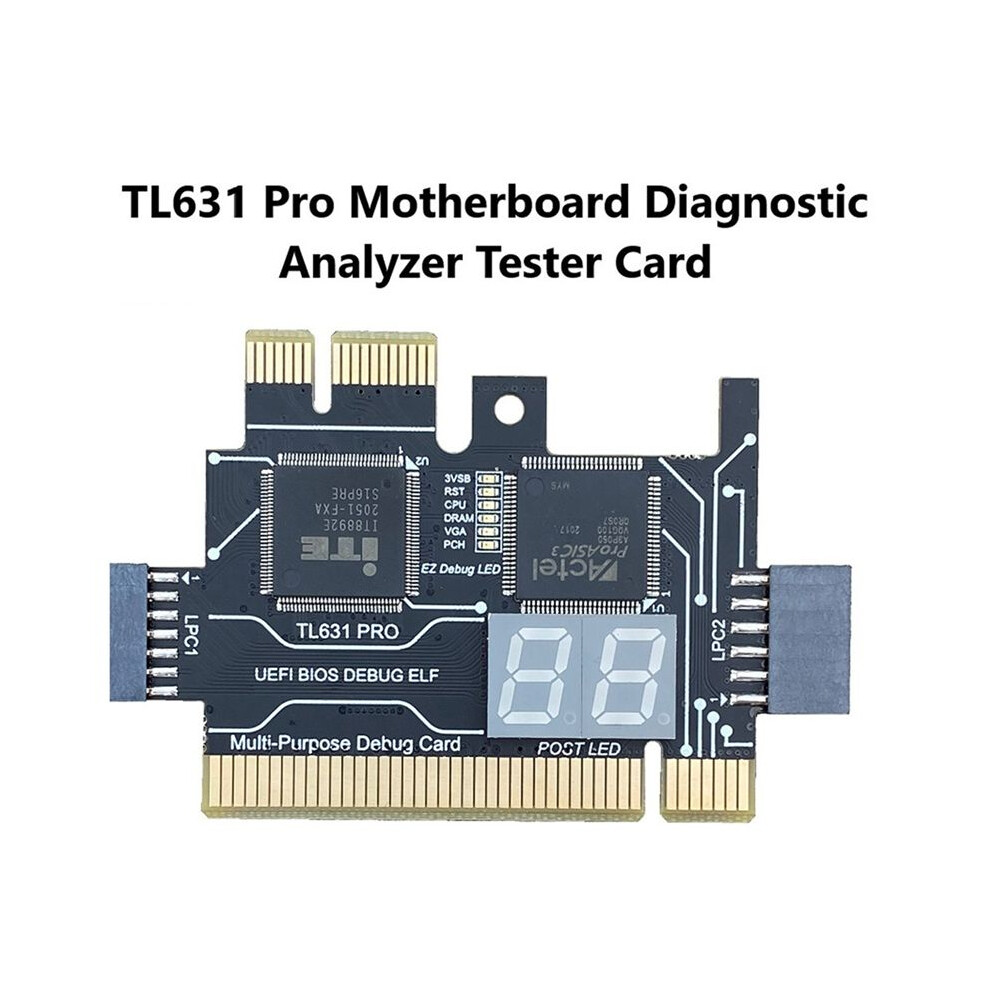

Placă de diagnosticare TL631 Pro LPC-DEBUG + placă de expansiune PCI PCI-E Mini Moth

Descriere Placă de diagnosticare TL631 Pro LPC-DEBUG + placă de expansiune PCI PCI-E Mini Moth

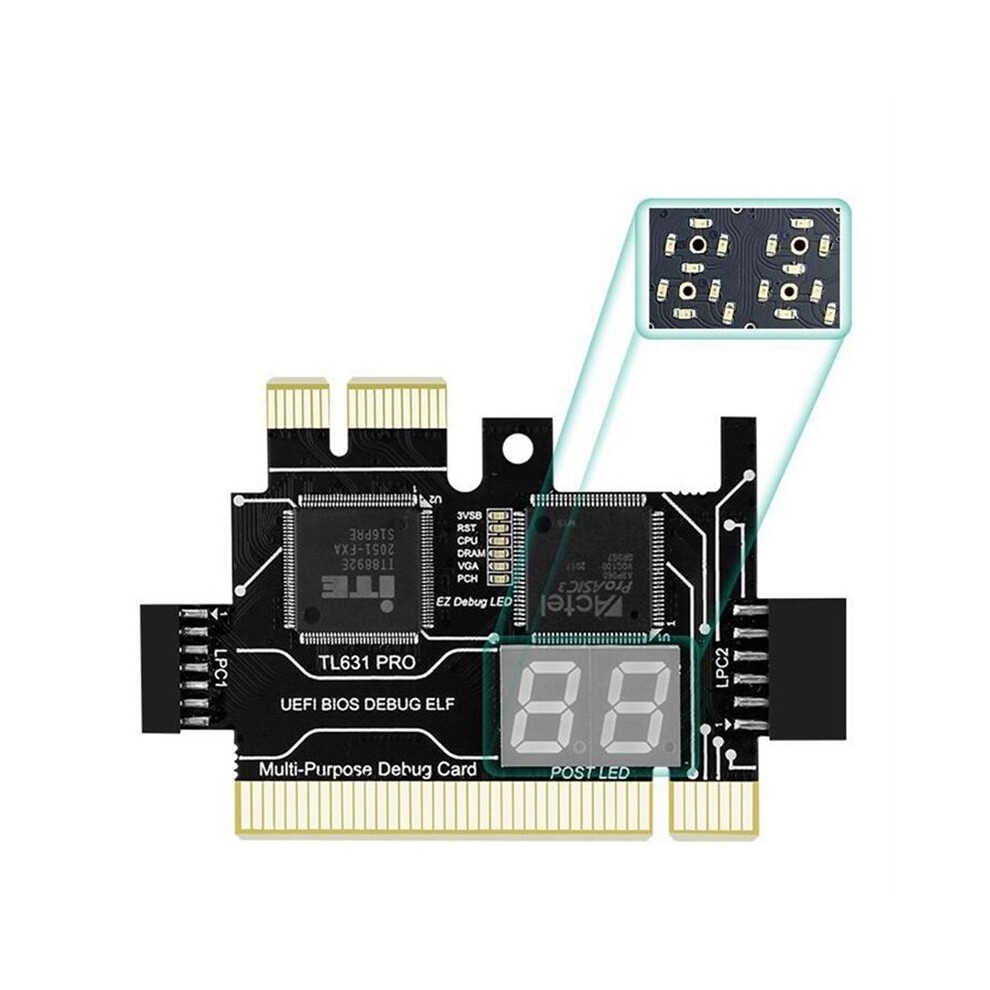

1. TL631 PRO utilizează noul cip din seria de memorie flash Actel ProASIC3 de 130 nanometri, cu un sistem nou și pur. Moștenește stilul de design al familiei.
2. Modul de acționare Gemini: modul driver de tip BGA, design cu părți ascunse.

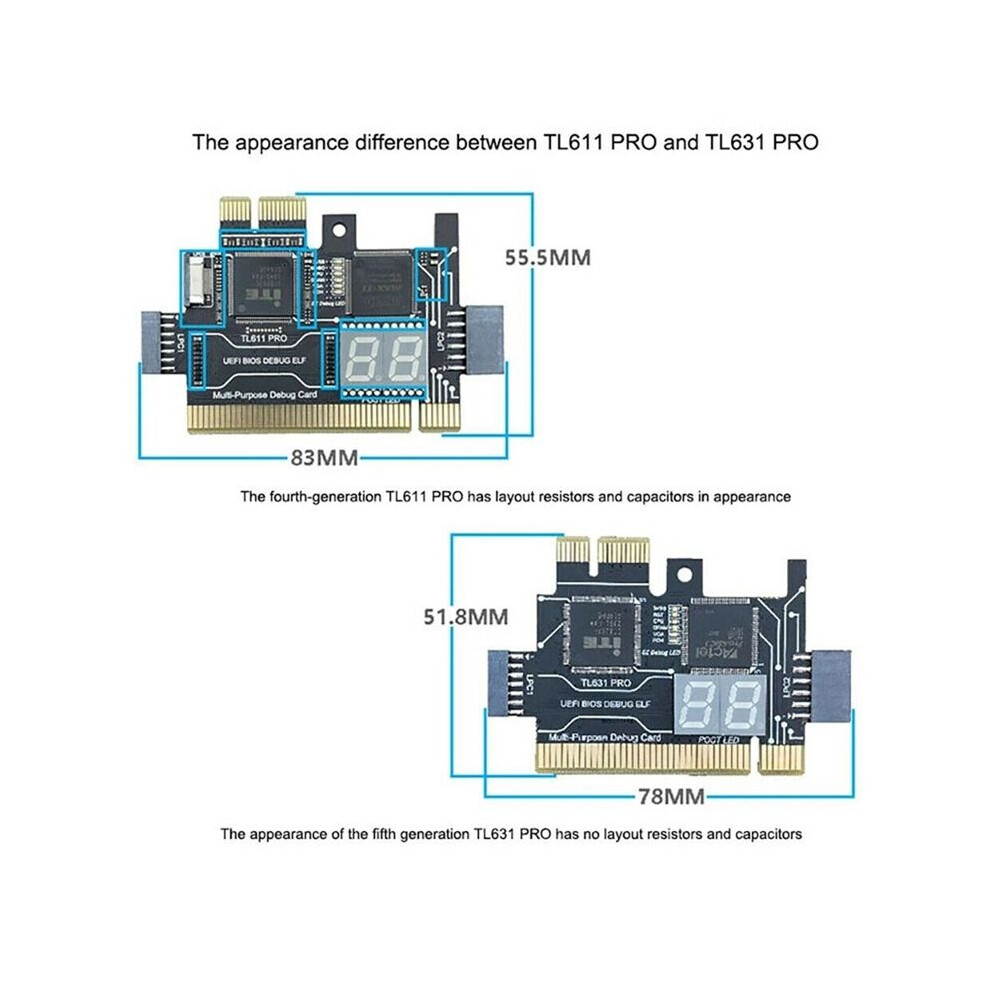

3. Placa TL631 PRO nu prezintă nicio rezistență și capacitate, arată frumos și generos. Folosește-o mai liber.
4. Tub digital de patch integrat: Tub digital de legare dezvoltat intern, miez LED, luminos și confortabil, subțire și cu sens științific.
Loturi diferite, aspectul și culoarea produsului pot fi diferite, nu afectează utilizarea.

Culoare: Negru
Material: PCB

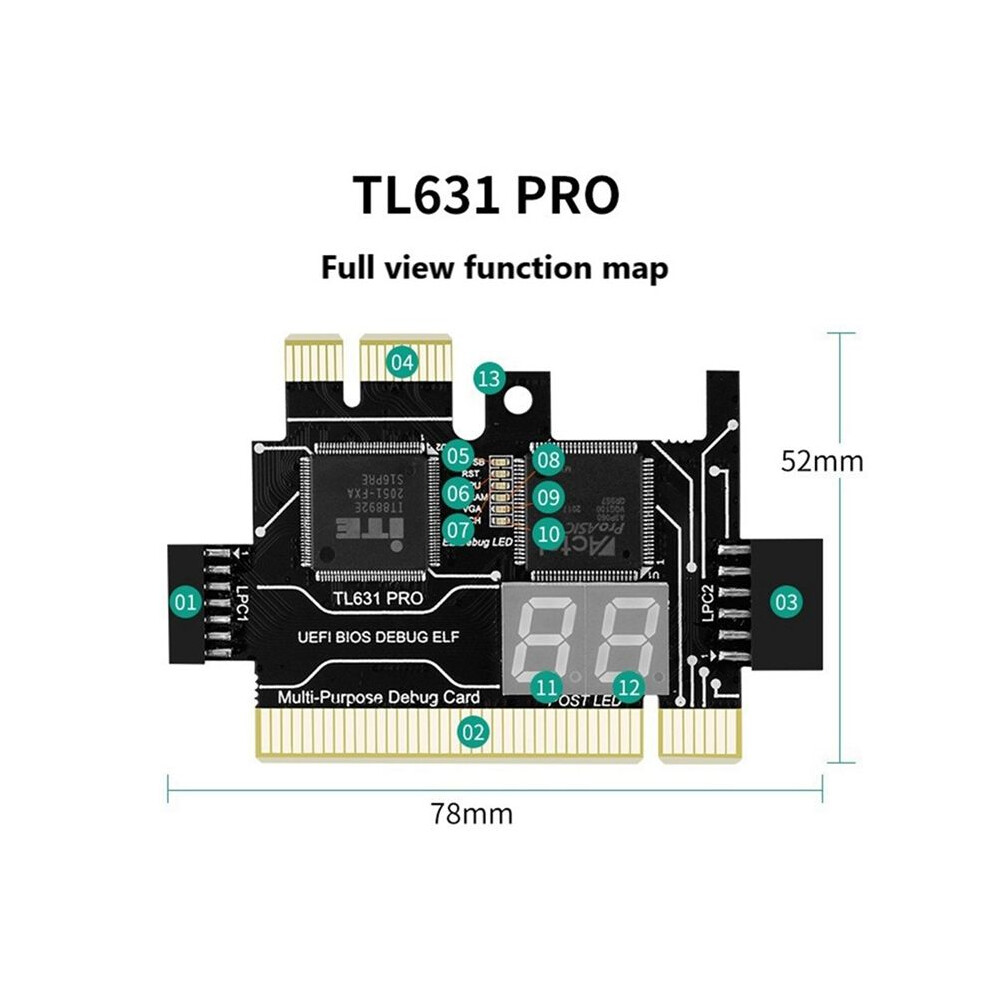

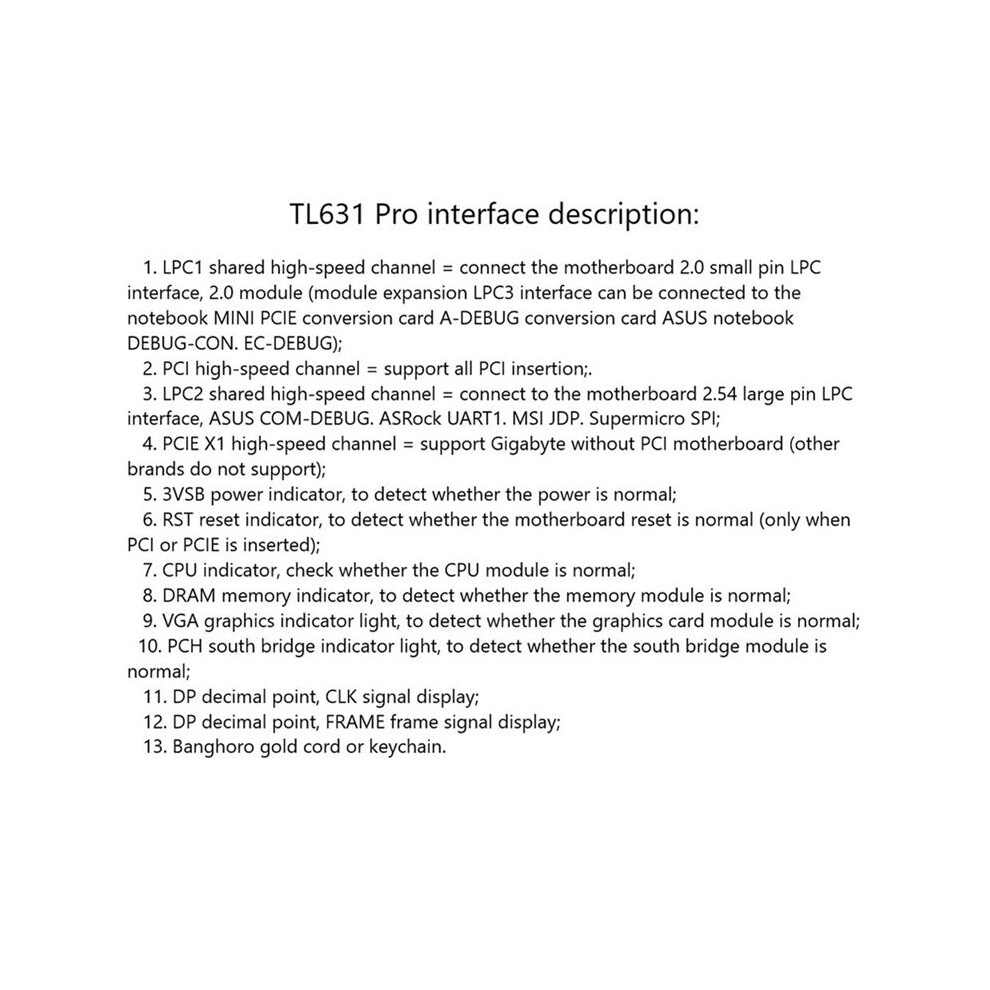

Descrierea interfeței TL631 Pro:

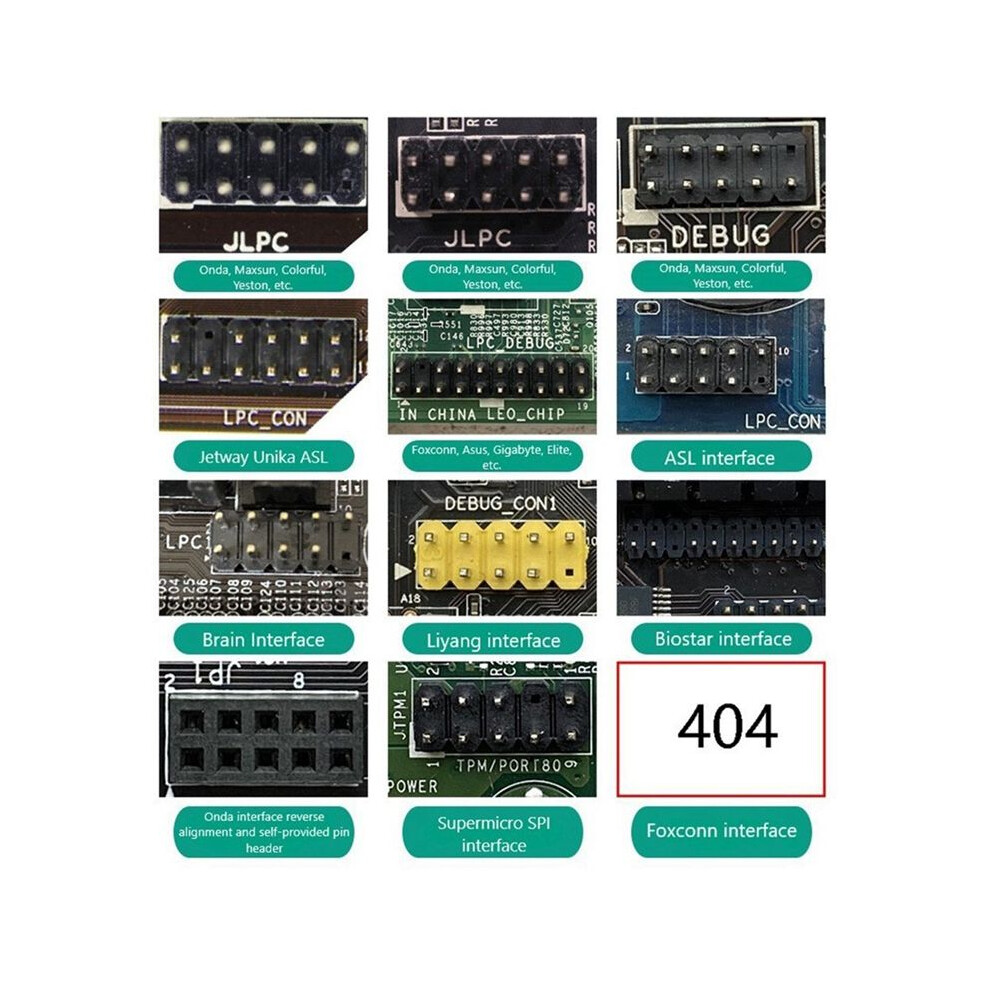

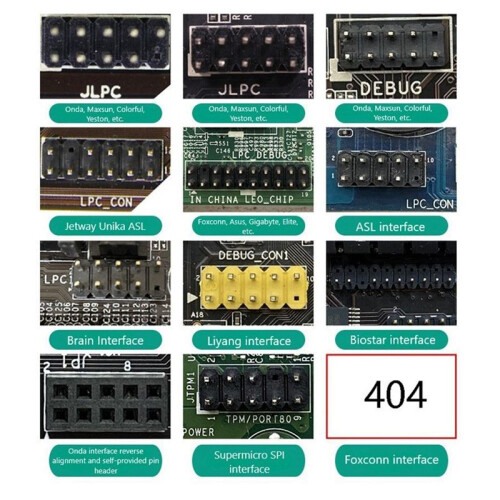

1: Canal de mare viteză partajat LPC1 = conectare la placa de bază prin interfața LPC cu pini mici de 2.0, modul 2.0
(Interfața de expansiune a modulului LPC3 poate conecta placa de conversie MINI PCIE pentru notebook, placa de conversie A-DEBUG, DEBUG-CON pentru notebook, EC-DEBUG).
2: Canal de mare viteză PCI = suportă toate sloturile PCI.
3: Canal de mare viteză partajat LPC2 = conectare la placa de bază prin interfața LPC cu pini mari de 2.54, COM-DEBUG. UART1, , -SPl.
4: Canal de mare viteză PCIE X1 = suport fără placa de bază PCI (altele nu sunt suportate).
5: Indicator de alimentare VSB 3, pentru a detecta dacă alimentarea este normală.
6: Indicator de resetare, pentru a detecta dacă resetarea plăcii de bază este normală (numai când este introdus PCI sau PCIE)
7: Indicator luminos CPU, pentru a detecta dacă modulul CPU este normal.
8: Indicator memorie DRAM, pentru a detecta dacă modulul de memorie este normal.
9: Indicator luminos grafic VGA, pentru a detecta dacă modulul plăcii grafice este normal.
10: Indicator luminos south bridge PCH, pentru a detecta dacă modulul south bridge este normal.
11: Punct zecimal DP, afișare semnal CLK.
12: Punct zecimal DP, afișare semnal cadru FRAME.
13: orificiu filetat

Conținut pachet:
1 x Placă de diagnosticare TL631 Pro
1 x 2.0 module
15 x cabluri
1 x placă de extensie
1 cablu
2 x cabluri flexibile

Doar conținutul pachetului de mai sus, alte produse nu sunt incluse.
Notă: Reflexia luminii și afișajele diferite pot face ca culoarea articolului din imagine să fie puțin diferită de cea reală. Eroarea de măsurare permisă este de +/- 1-3 cm.
