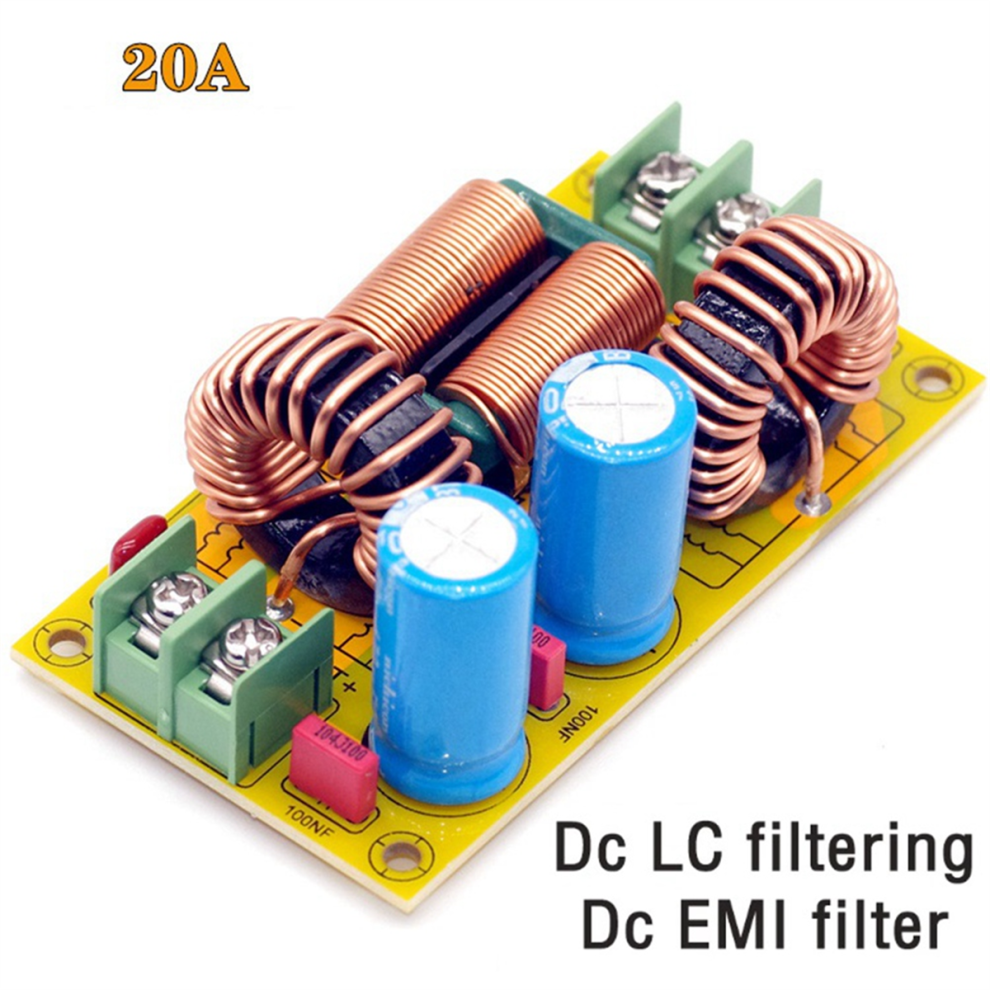

20A DC LC elektromagnetiskt störningsfilter för 12V 24V 48V bil

20A DC LC elektromagnetiskt störningsfilter för 12V 24V 48V bil Beskrivning

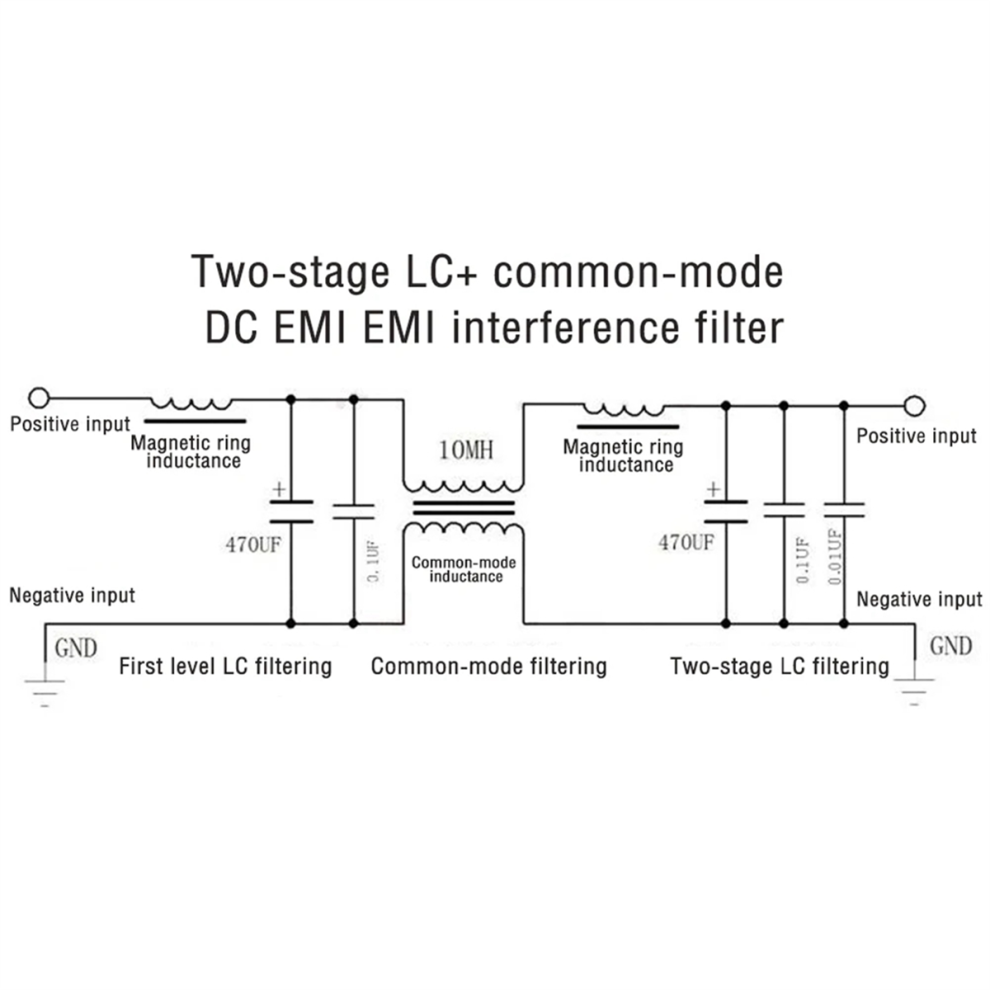

Beskrivning: Introduktion till DC-strömfilterkrets: Kretsen består av tre delar: den första delen är en primär LC-filterkrets, den andra delen är ett common mode-filter och den tredje delen är en sekundär LC-filterkrets.
LC-filter, allmänt känt som passivt filter, är en traditionell DC-strömsövertonskompensationsenhet som består av induktans och kapacitans, vilket kan filtrera bort övertoner i strömförsörjningen en eller flera gånger och rena likströmförsörjningen.
Common mode-filtrering kan åtgärda problemet med snabba transienta grupppulsinterferenser med en repetitionsfrekvens på flera tusen hertz på vissa användarplatser och kan spela en undertryckande roll.

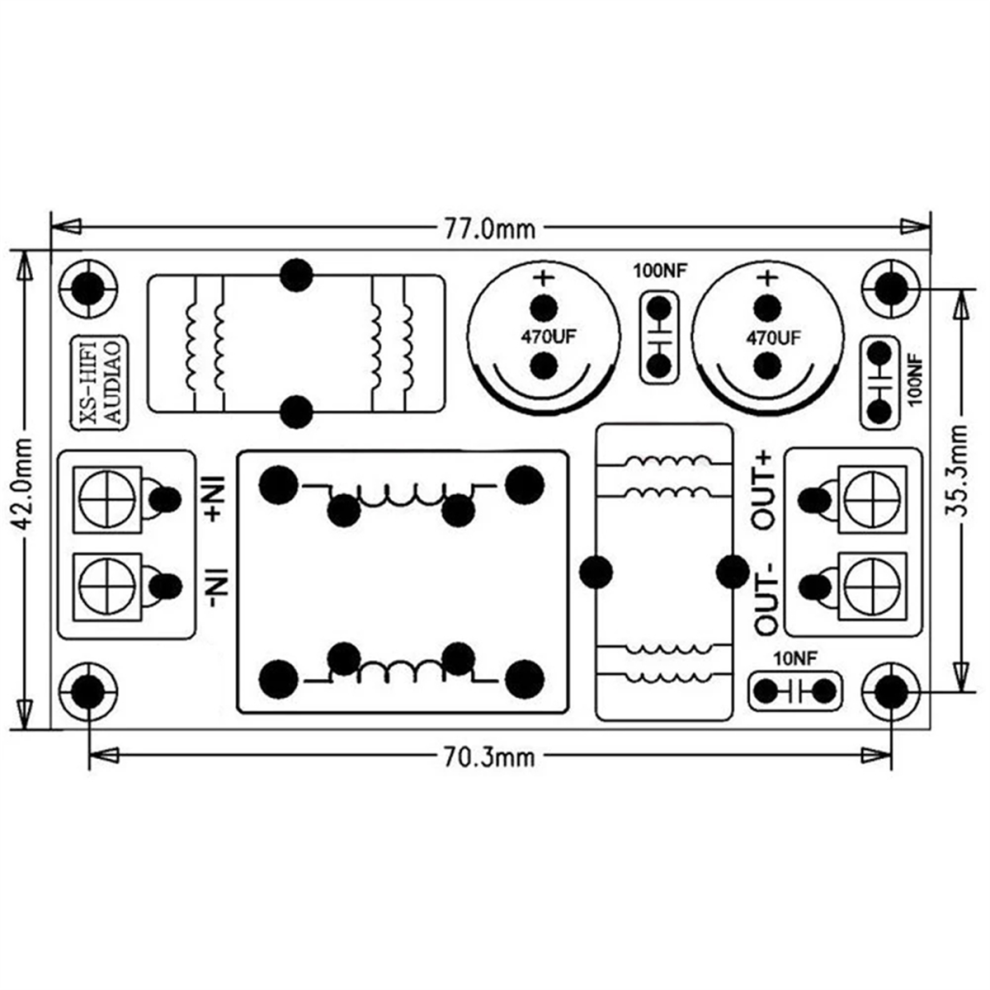

Kortkortsspecifikationen är FR4 42X77X1.6MM, med den kortaste designen för högströmskretsar och korta vägar, vilket kan motstå högre strömmar och minimera extern störning.
De utrustade induktorerna finns i specifikationerna: 20A.

Funktioner: 1. Liten och utsökt
2. Tillförlitlig prestanda
3. Låg förbrukning
4. Brett användningsområde
5. Kortaste designen för högströmsledningar.
Specifikationer:
Ingång: DC får inte överstiga 50V (elektrolytkondensatorn kan bytas ut för lyft vid högre spänning)
Utgång: DC
Ström: 20A
Kretskort: dubbelsidig FR4 glasfiberkort
Elektrolytkondensator: 50V 470UF förbrukning 2 ST
Tunnfilmskondensator: 100NF 2 ST 470 PF 1 ST
Magnetisk ringinduktans: dosering 2 ST, (järnkiselaluminium är för 20A hög ström),
Common mode-induktans; Användning: 1 ST, (platt koppar med hög ström på 20A)
Uttag: 7.62-uttag, 2PIN, 3PIN, 1 ST vardera
Denna modul är lämplig för att eliminera likströmskällor med elektromagnetisk störning och kan appliceras på likströmskretsar med stark elektromagnetisk störning i bilar, motorcyklar och andra industrier.
obs: Olika batcher, utseendet/färgen på den elektroniska komponenten på produkten kan vara olika, men funktionen är densamma, det påverkar inte användningen
Material: PCB+elektroniska komponenter
färg: Gul

Förpackningens innehåll:
1 x Filter

Endast ovanstående förpackningsinnehåll, andra produkter ingår inte.
