2X Trackball Sensor Mus Trackball Hall Effect Sensor 360 Trackball Multi-Function Module

2X Trackball Sensor Mus Trackball Hall Effect Sensor 360 Trackball Multi-Function Module Beskrivning

1. Trackball-sensor, 360 Trackball-modul
2. VCC använder 3,3V eller 5V strömförsörjning
3. De fyra riktningarna upp, ner, vänster och höger och knappen i mitten kan kombineras för identifiering.
4. Fyra typer av led-lampor: röd, grön, blå och vit, som kan styras separat
5. Storlek 20X28 mm, bärbar användning

Användningsinstruktioner
1. Anslut till utvecklingskortet via 11-stiftshuvudet. Vcc kan vara 5v eller 3,3v.
2. Fon Upp Bak Ner Vänster Vänster Rigg Höger SW1 Mittknapp. Dessa 5 stift fungerar som nyckelingångar och är anslutna till mikrokontrollern
3.Röd Röd Gre Grön Blu Blå Whi Vit. Dessa 4 stift används som utgång på mikrokontrollern. Högnivåljuset är släckt och lågnivåljuset är på.
4. Efter att ha anslutit, skriv ett program på din egen utvecklingstavla.
Översikt
Styrbollsmodulen är designad och tillverkad med hjälp av Trackball. Modulen kan driva de roterande axlarna i X- och Y-riktningarna genom rullrörelse. Den roterar genom de flerpoliga magnetiserade magneterna som är fixerade på de roterande axlarna och skickar signaler till motsvarande Smd Hall-element för att bestämma rörelsebanan. . En liten Smd- är också utformad under styrkulan för att underlätta för användare att utlösa händelser eller "klicka"-val.
Obs: Olika partier kan ha skillnader i produktutseende, färg och tryckta tecken, vilket inte kommer att påverka användningen
Färg: Som visas
Material: PCB+Plast+Metal

Paketets innehåll:

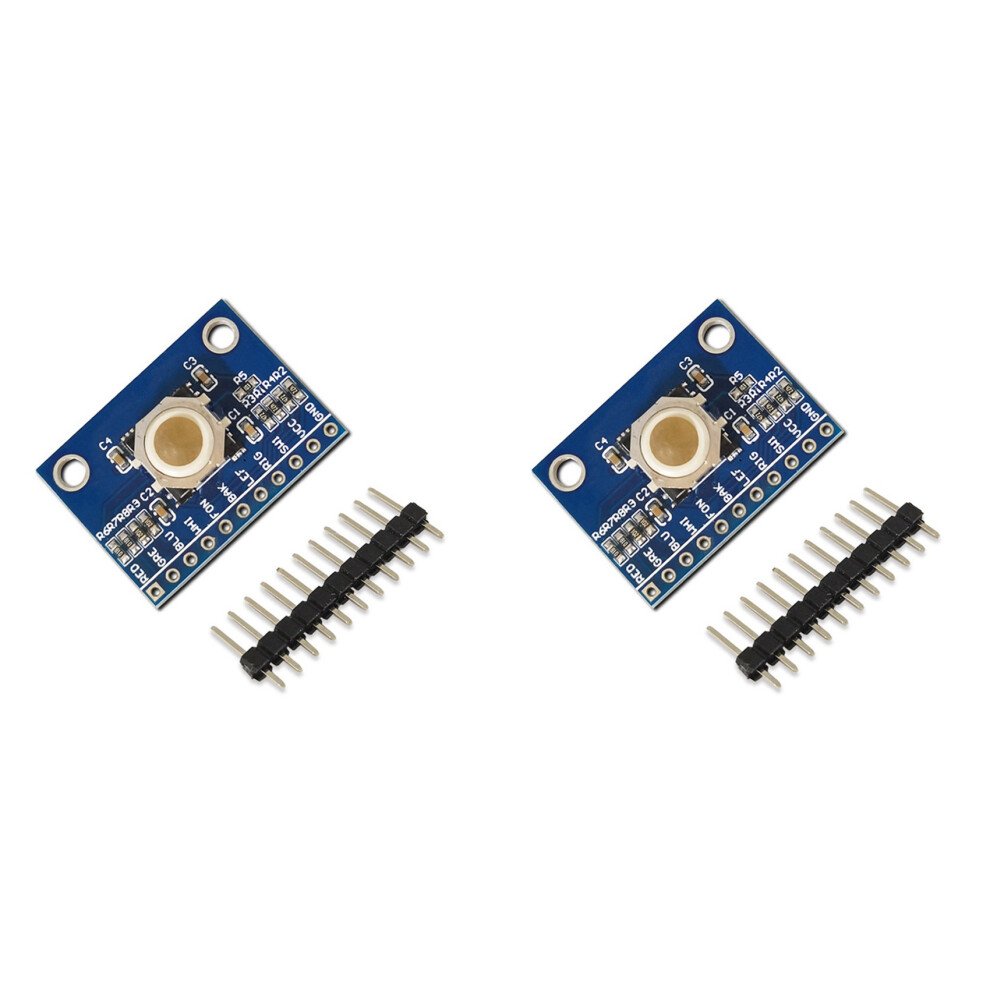

2 x Trackball-sensormodul
2 x Enkel rad med stift (11 stift)
