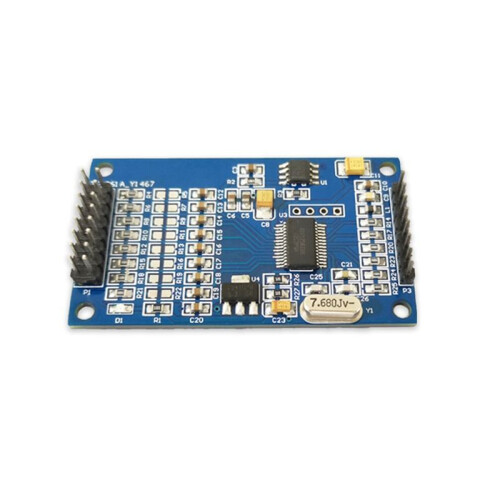

ADS1256 24-Bitars 8-Kanals ADC-Annonsmodul HöGprecision ADC-Multifunktionsinsamlingsdatainsamlingskortmodul

ADS1256 24-Bitars 8-Kanals ADC-Annonsmodul HöGprecision ADC-Multifunktionsinsamlingsdatainsamlingskortmodul Beskrivning

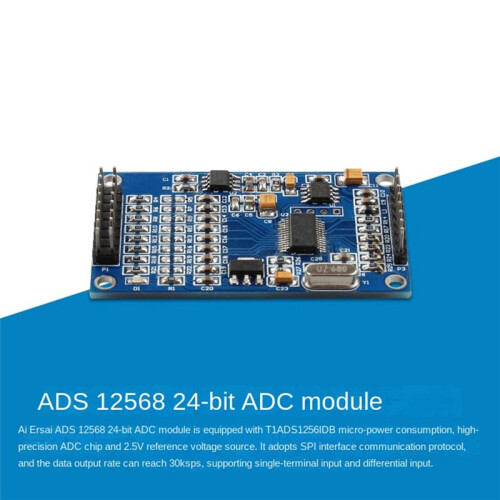

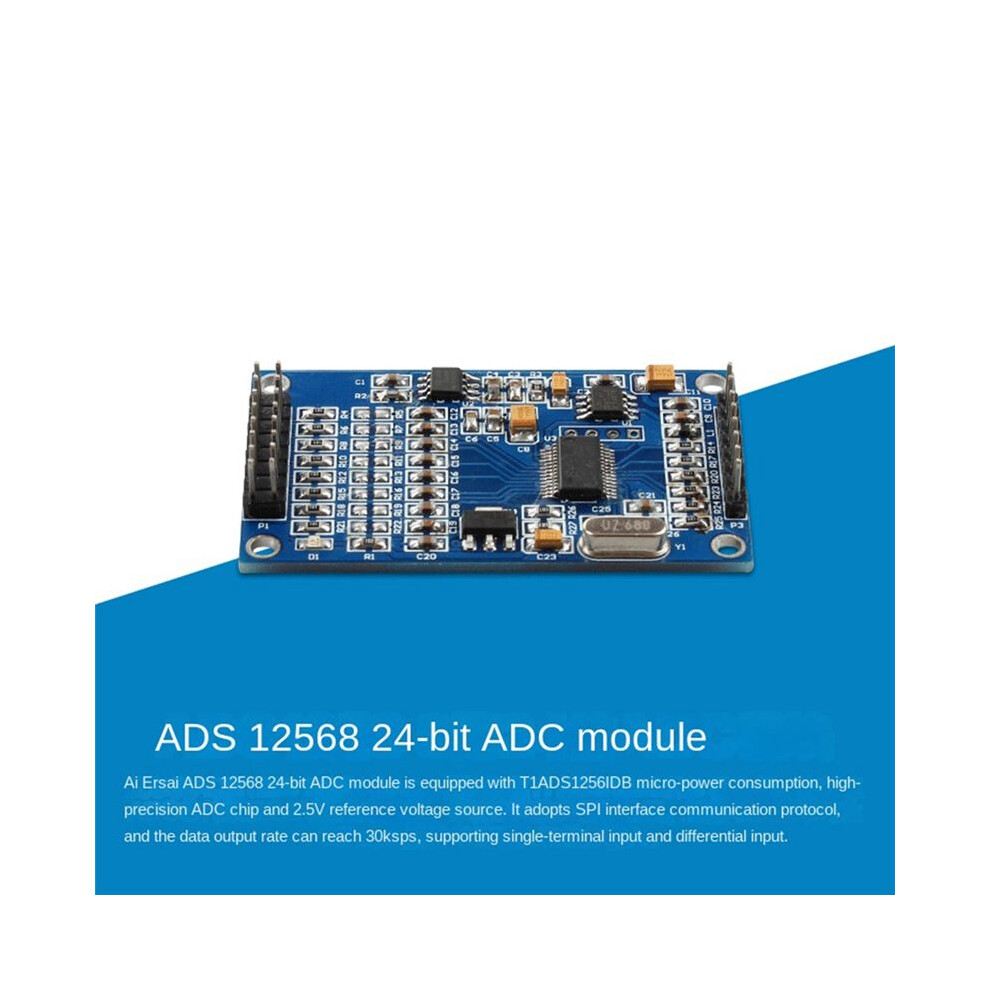

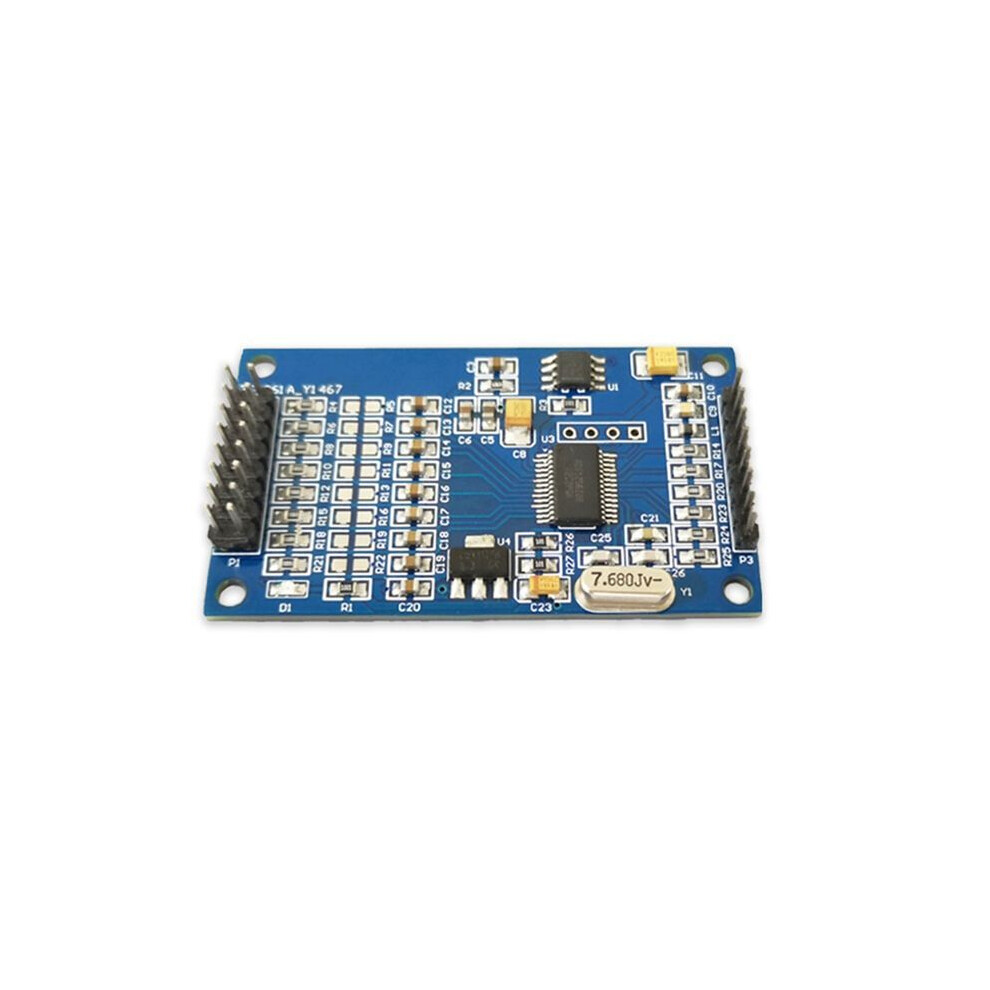

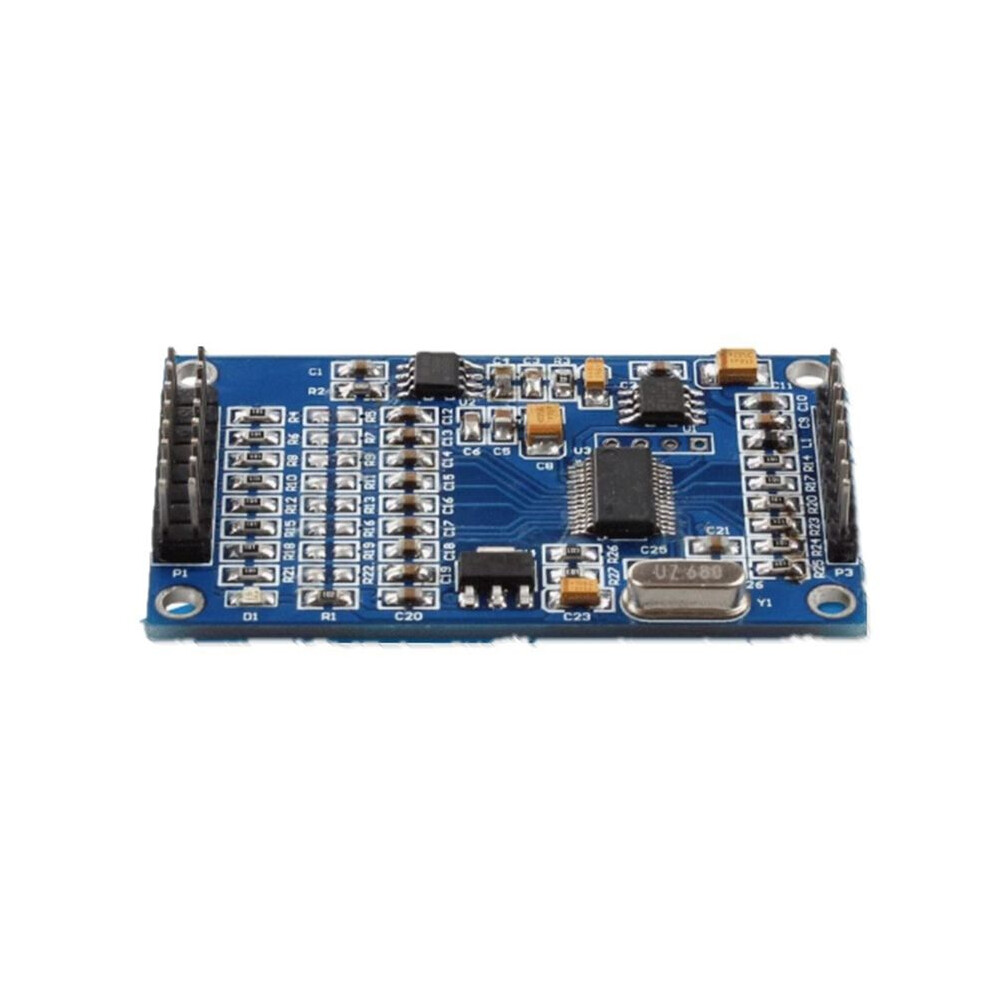

ADS12568 24-bitars ADC-modul
ADS12568 -Kanal 24-bitars ADC-modul utrustad med TIADS1256IDB mikroströmförbrukning, hög noggrannhet
ADC-chip och 2,5v referensspänningskälla,
Med Spi Interface Communication Protocol kan datautgångshastigheten nå 30 kps.
Stöder Single-Ended Input och Differential Input; Beskrivning: 1. Inbyggt chip: inbyggt högprecisions TIADS1256IDB ADC-chip och ADR0325V strömförsörjningsreferenschip

2. datautmatningshastighet: datautmatningshastigheten kan nå 30 kps, låg icke-linjäritet på 0,0010 %
3. enkelsidiga/differentiella ingångar: modulen kan konfigureras som 8-vägs enkelsidiga ingångar eller 4-vägs differentiella ingångar
4. Mätning av analog spänning: lämplig för mätning av analog spänning inom 3V
5. driftspänning: 5V
Testmetod:

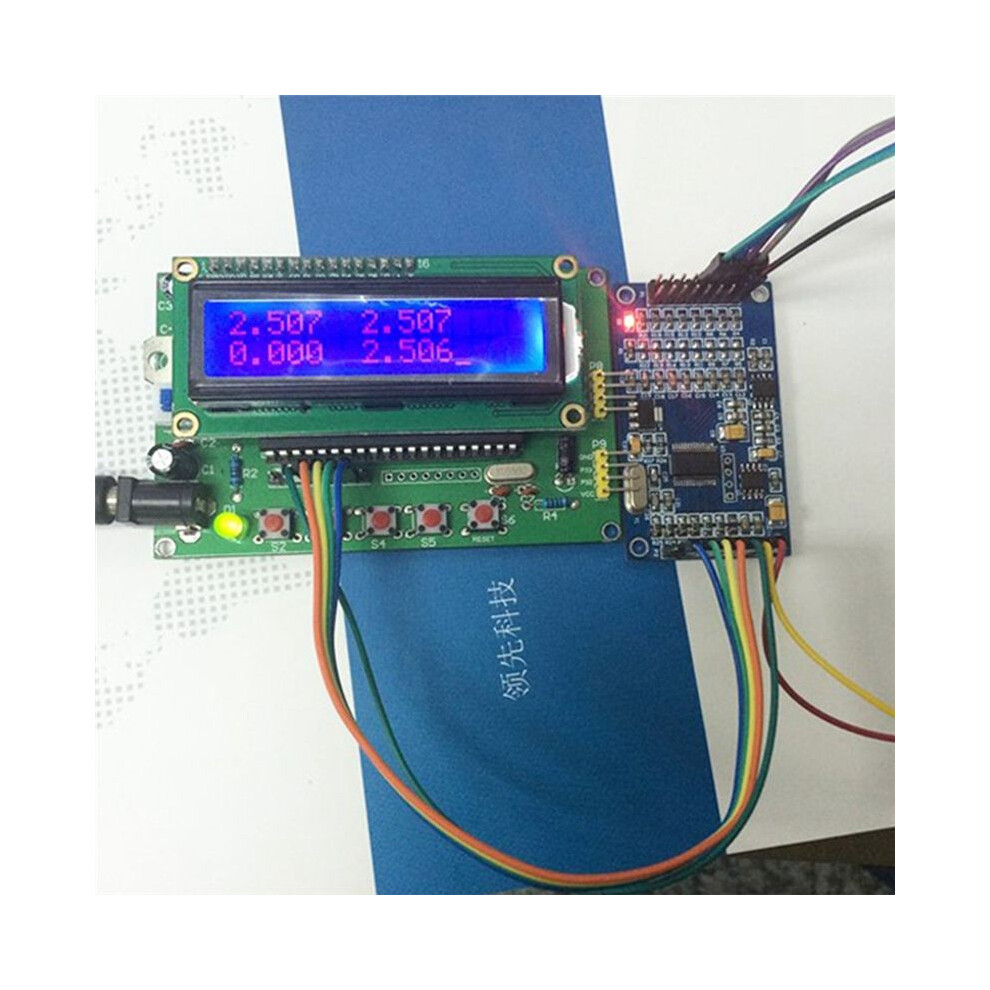

Modulen tillhandahåller STC15W&&STM32 MCU 8-kanaligt seriell port display referensprogram och STC89C52 MCU 4-kanals 1602_LCD display referensprogram, varav STC89C52 MCU+1602LCD flytande kristall enkel testmetod är som följer:

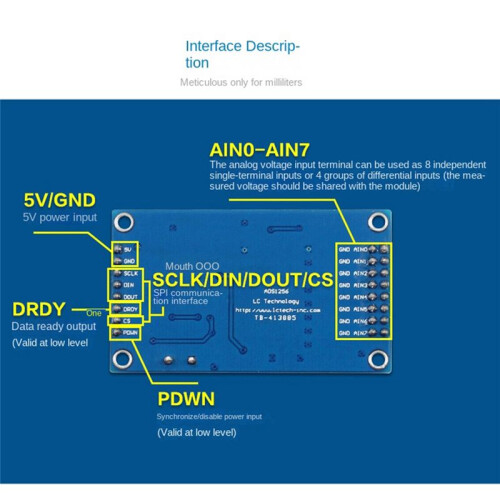

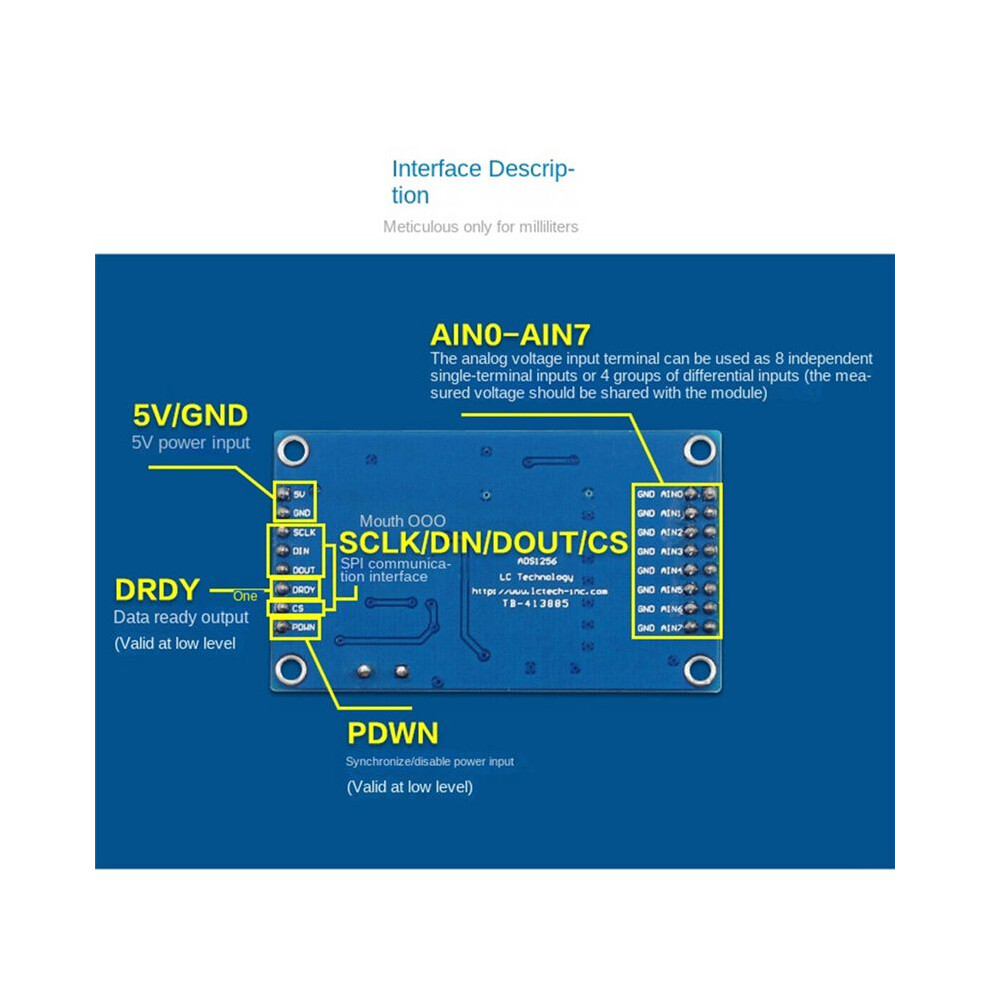

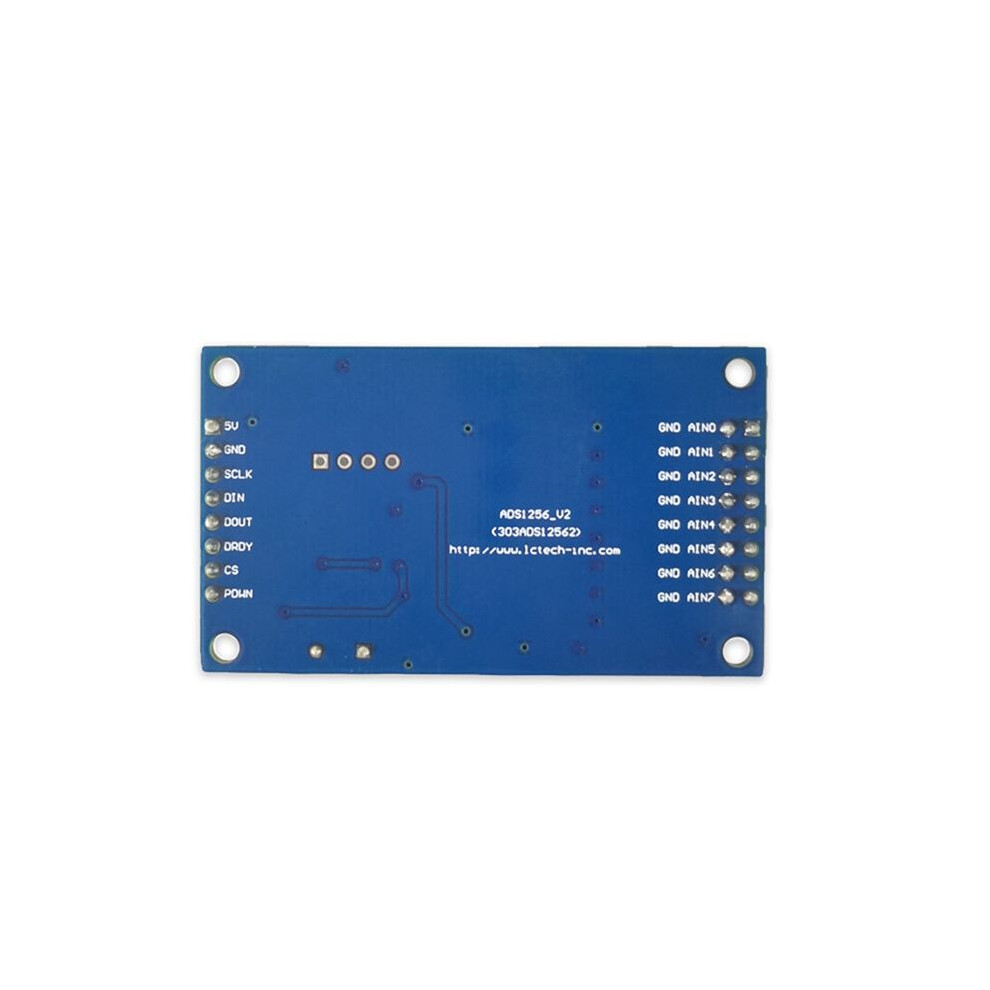

5V, GND ansluten till DC5V-strömförsörjningen, SCLK, DIN, DOUT, DRDY, CS var anslutna till mikrokontrollerns P1.2, P1.3, P1.4, P1.5, P1.6, AINO, AIN1, AIN2, AIN3 var anslutna till 2,5V, 2,5V, 2,5V, 2,5V (den uppmätta spänningen ska vara och ADS1256 gemensam jord). 1602 LCD-skärmen kommer att visa 4 grupper av spänningsvärden, varav grupperna 1, 2 och 4 är ensidiga inspänningsvärden för AIN0, AIN1 och AIN3, och grupp 3 är skillnaden mellan AIN2 och AIN3. De fyra grupperna av spänningsvärden är cirka 2,5V, 2,5V, 0V respektive 2,5V.
Obs!
Olika partier kan ha skillnader i produktutseende, färg och tryckta tecken, vilket inte kommer att påverka användningen

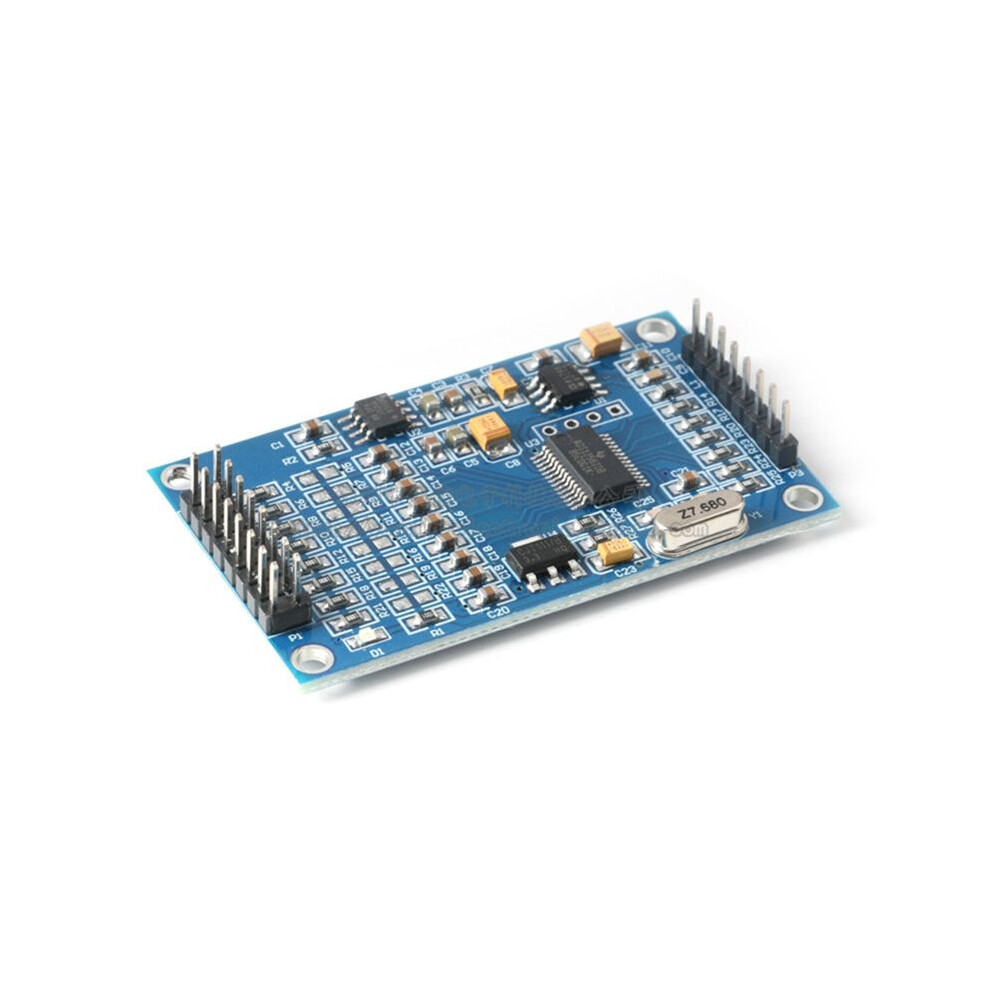

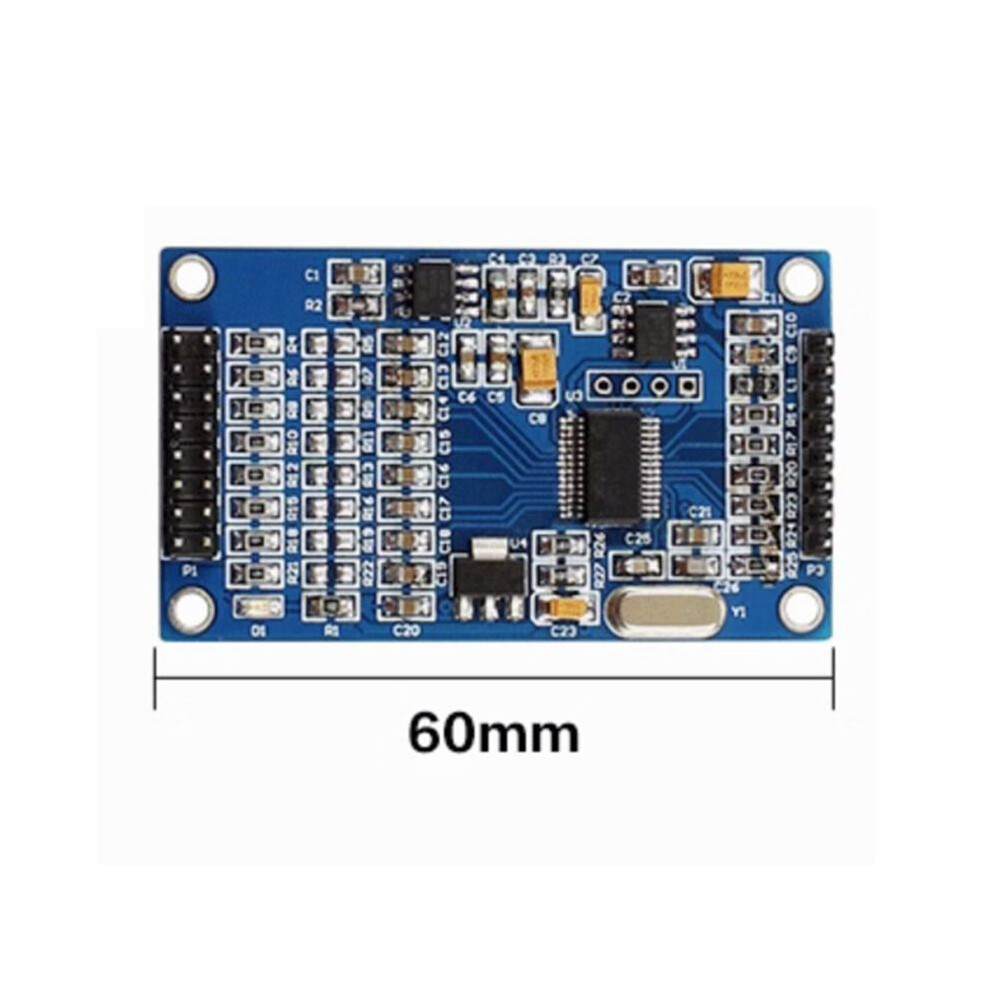

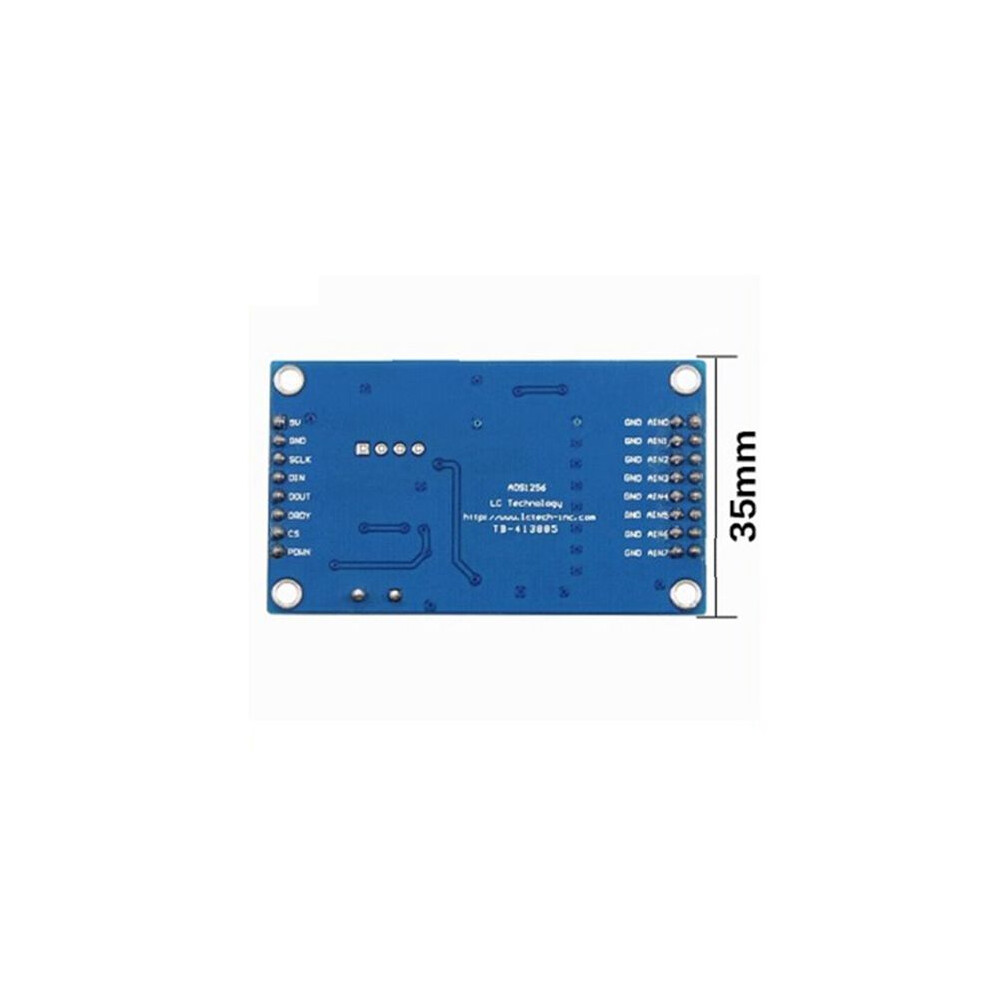

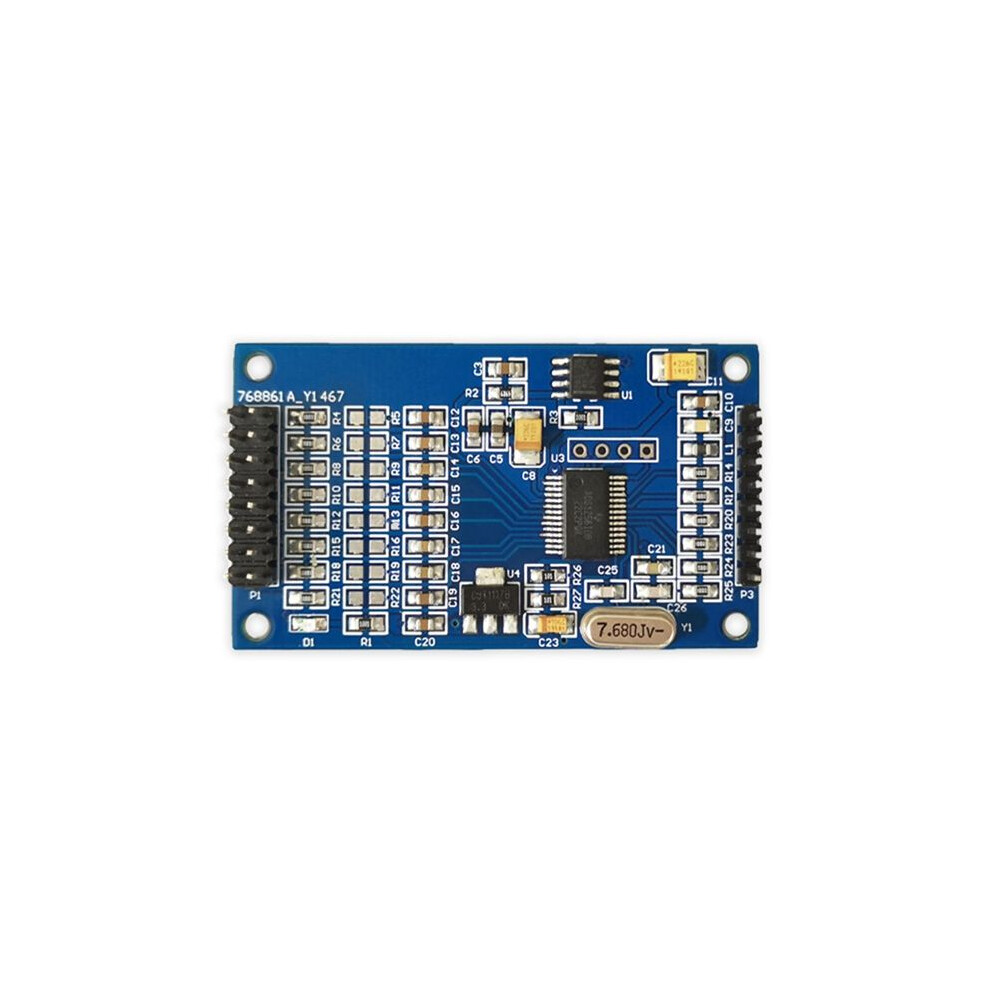

storlek: Cirka 60 x 35 mm
Material: PCB
färg: mörkblå

Paketets innehåll:
1 x ADS12568 kanal 24-bitars ADC-modul
