AS5048A Magnetic Encoder PWM/SPI Interface High Precision 14 Bit Borstless Motor AS5048A Encoder

AS5048A Magnetic Encoder PWM/SPI Interface High Precision 14 Bit Borstless Motor AS5048A Encoder Beskrivning

AS5048A kodare/kodskiva, högprecision 14bit (bitar);
Den analoga frontänden för 14-bitars (bitars) mätning ger en mätupplösning så låg som 0,0219 grader
Pan-tilt-kodskiva/kodarmotor dedikerad

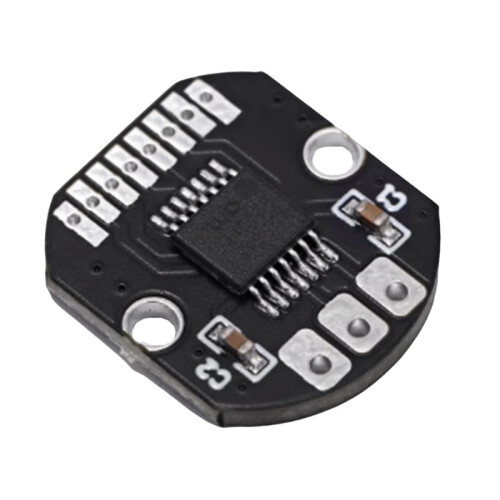

AS5048A är en 14-bitars roterande positionssensor (tidigare känd som kodare) med absolut vinkelmätning och PWM (= pulsbreddsmodulering) utmatning vid 360 fullt varv baserad på kontaktlös magnetisk sensorteknologi.
Enheten är lämplig för axelapplikationer där en enkel tvåpolig magnet roterar över eller under sensorns IC och nollläget kan programmeras in i enheten med enkla SPI-kommandon. Den absoluta magnetiska vinkelpositionsupplösningen är 14 bitar = 16384 positioner per varv mätt som digitala värden på det seriella gränssnittet (SPI).

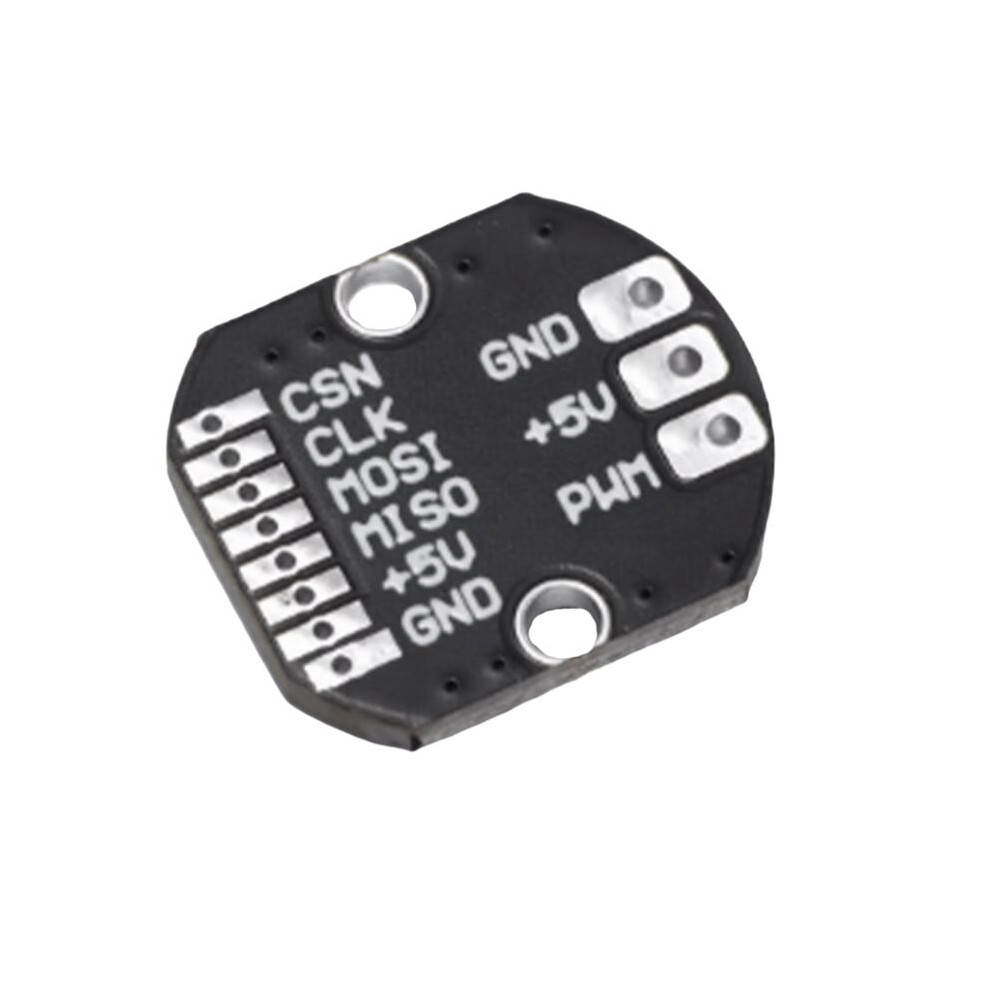

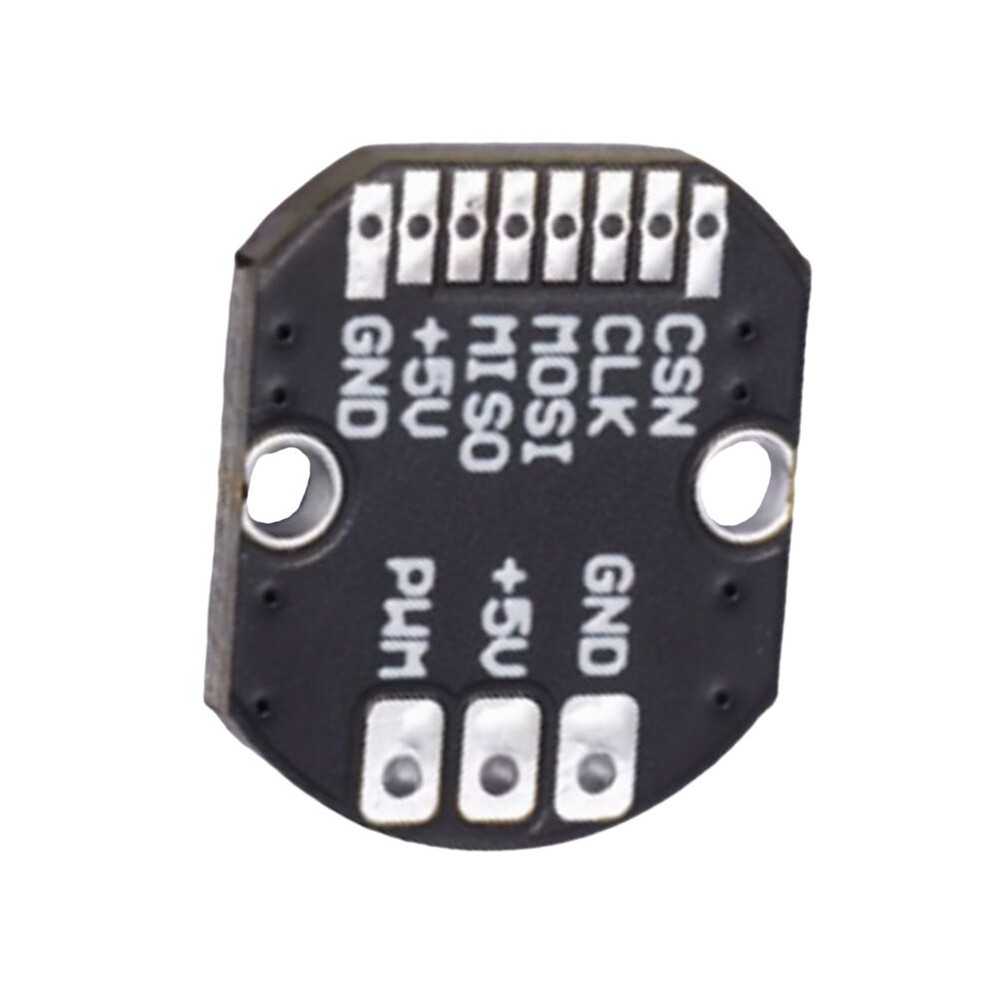

AS5048 tillhandahåller PWM-utgång såväl som SPI- eller I2C-gränssnitt för att ge absolut vinkelmätning för mikrokontroller. Istället för att ta hänsyn till chipets initiala nollposition och den exakta matchningen av magnetpolerna som den använder under mekanisk design, kan nollpositionen programmeras in i AS5048:s interna minne under montering via enkla SPI- eller I2C-kommandon (ingen speciell programmeringsutrustning krävs).
AS5048 har också mycket höga driftstoleranser, inklusive avvikelser i mittläget mellan chipet och den matchande magneten, avvikelser i luftgapet mellan chipet och den matchande magneten och temperaturvariationer mellan -40C och +150C.
AS5048 magnetiska roterande encoder ger mer exakta mätningar än tidigare austriamicrosystems magnetiska roterande encoderprodukter. Dess 14-bitars analoga frontend för mätning ger mätupplösningar så låga som 0,0219 grader. Linjärisering och medelvärdesberäkning av mikrokontrollern kan uppnå vinkelmätningar exakta till 0,05 grader.
Färg: Svart
Material: PCB

Paketets innehåll:

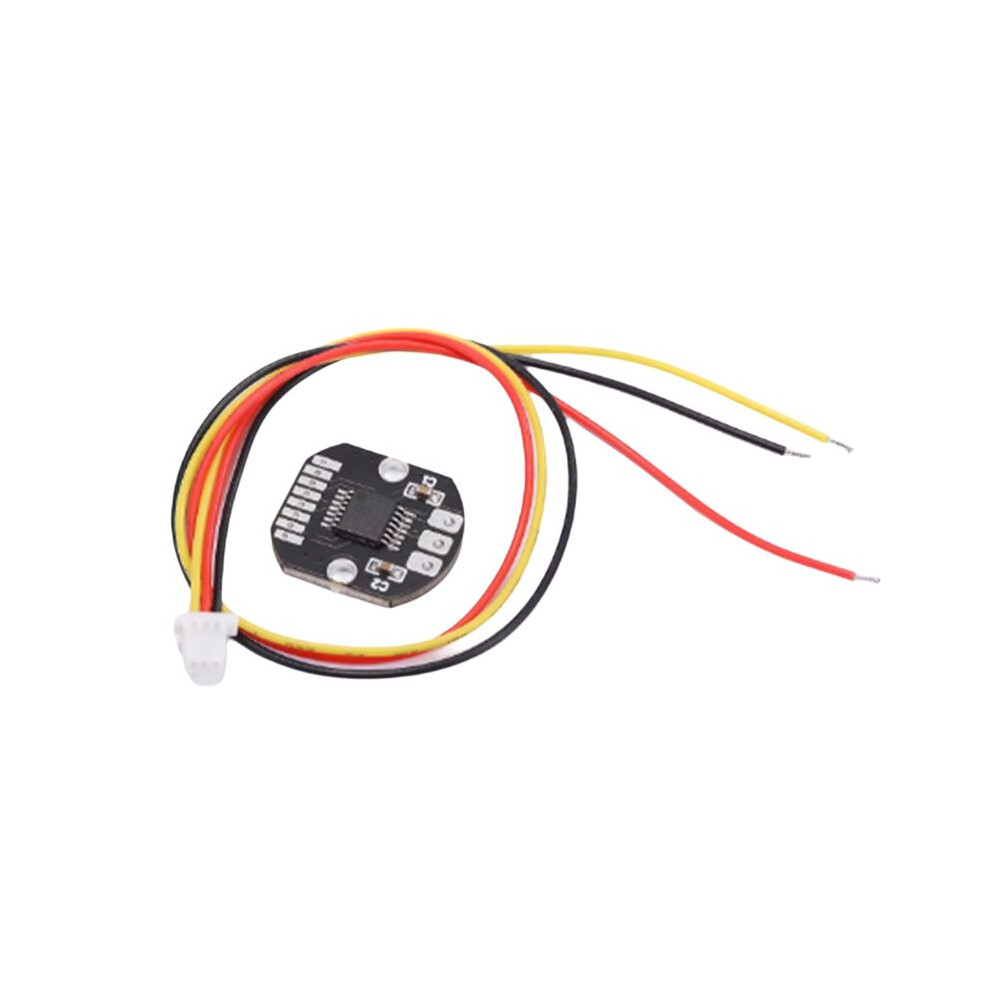

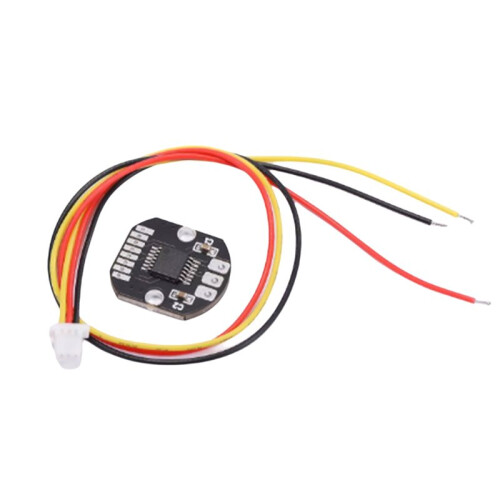

1 x magnetisk kodare
1 x kabel
