DC LC lågpassfilter 20A elektromagnetiskt

DC LC lågpassfilter 20A elektromagnetiskt Beskrivning

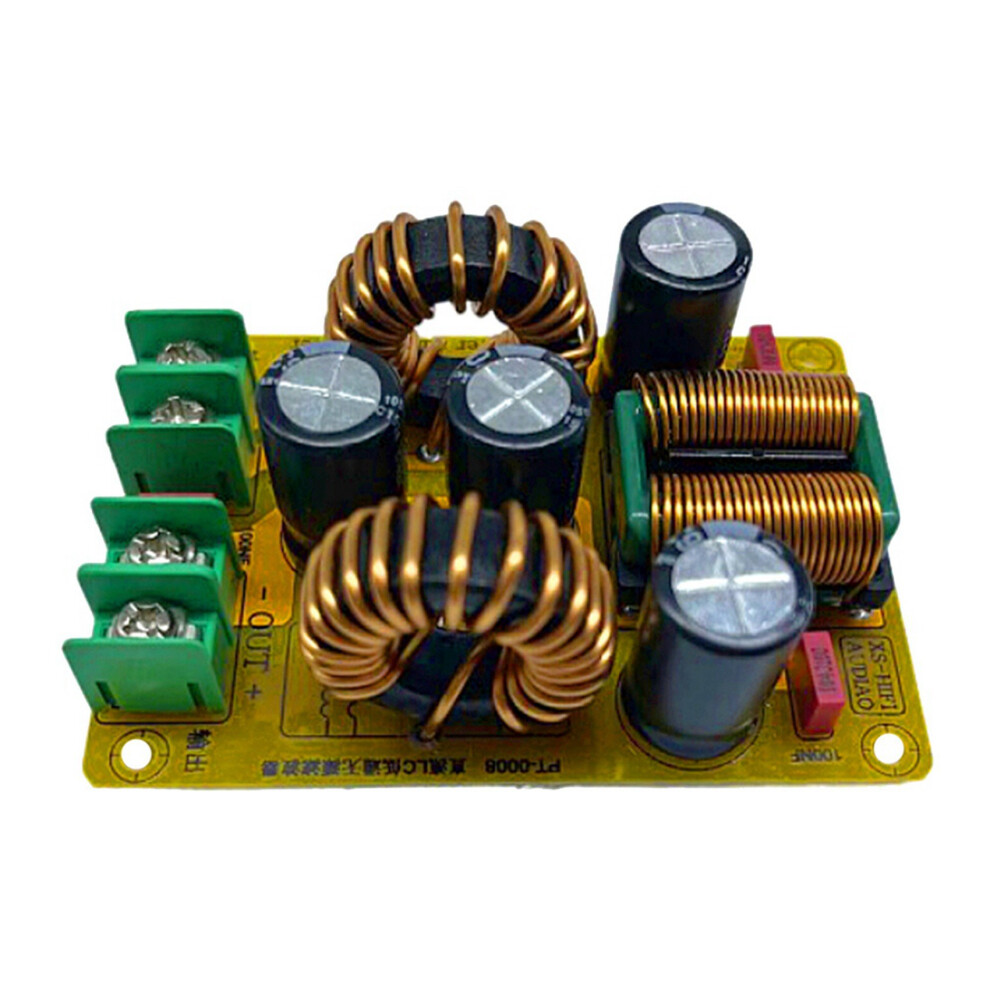

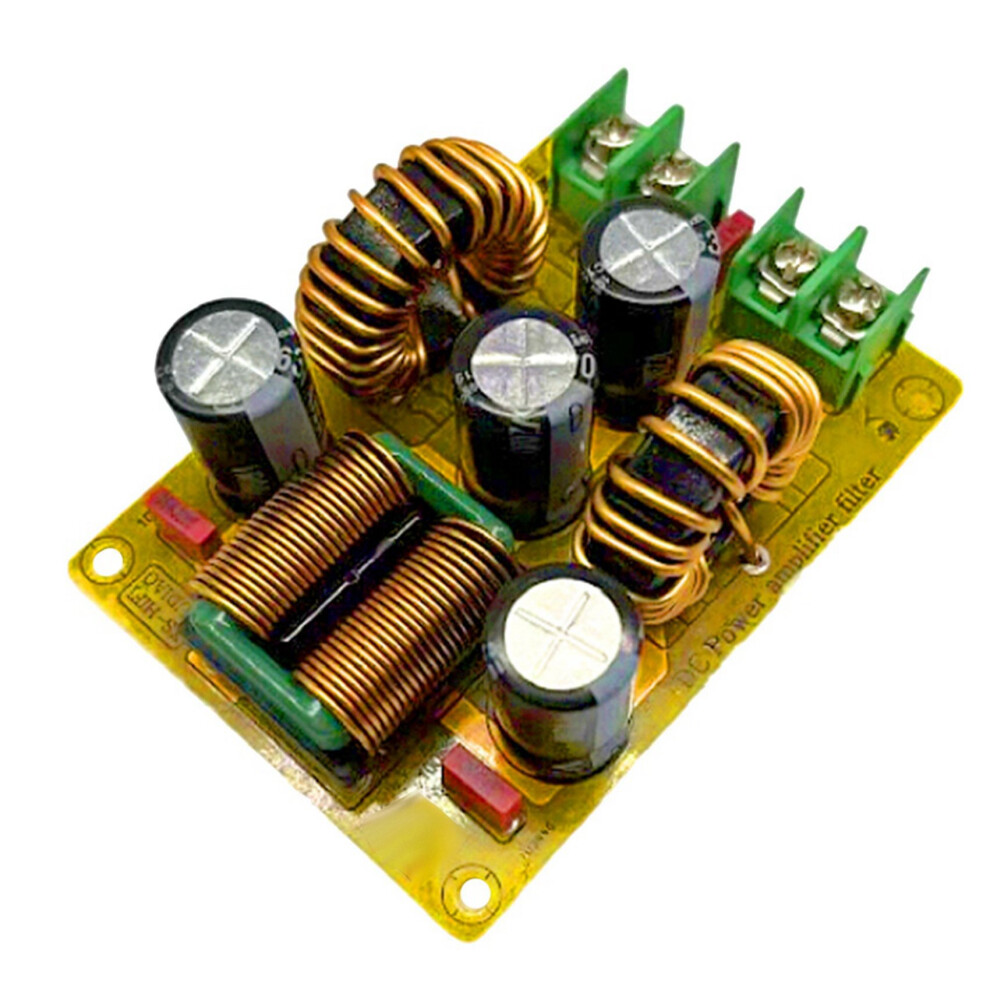

PT-0008 Introduktion till DC-filterkrets: Kretsen består av trestegsfiltrering, den första delen är en LC-filterkrets med två steg, den andra delen är en common mode-filtrering och den tredje delen är en tvåstegs LC-filterkrets.
LC-filter kallas generellt passivt filter. Det är en traditionell enhet för likströmskompensation som består av induktorer och kondensatorer. Den kan filtrera övertoner i strömförsörjningen en eller flera gånger.
Renar likströmsförsörjningen och common mode-filtrering, vilket kan minska problemet med snabba transienta grupppulsstörningar med en repetitionsfrekvens på flera kilohertz på vissa användarplatser.

Ingång: DC.
Utgång: DC.
Spänning: 50V (högre spänning kan ersätta elektrolytkondensatorn för att förbättra)
Ström: 20A
Huvudkomponentsspecifikationer:
Kretskort: Dubbelsidig FR4 glasfiberkort

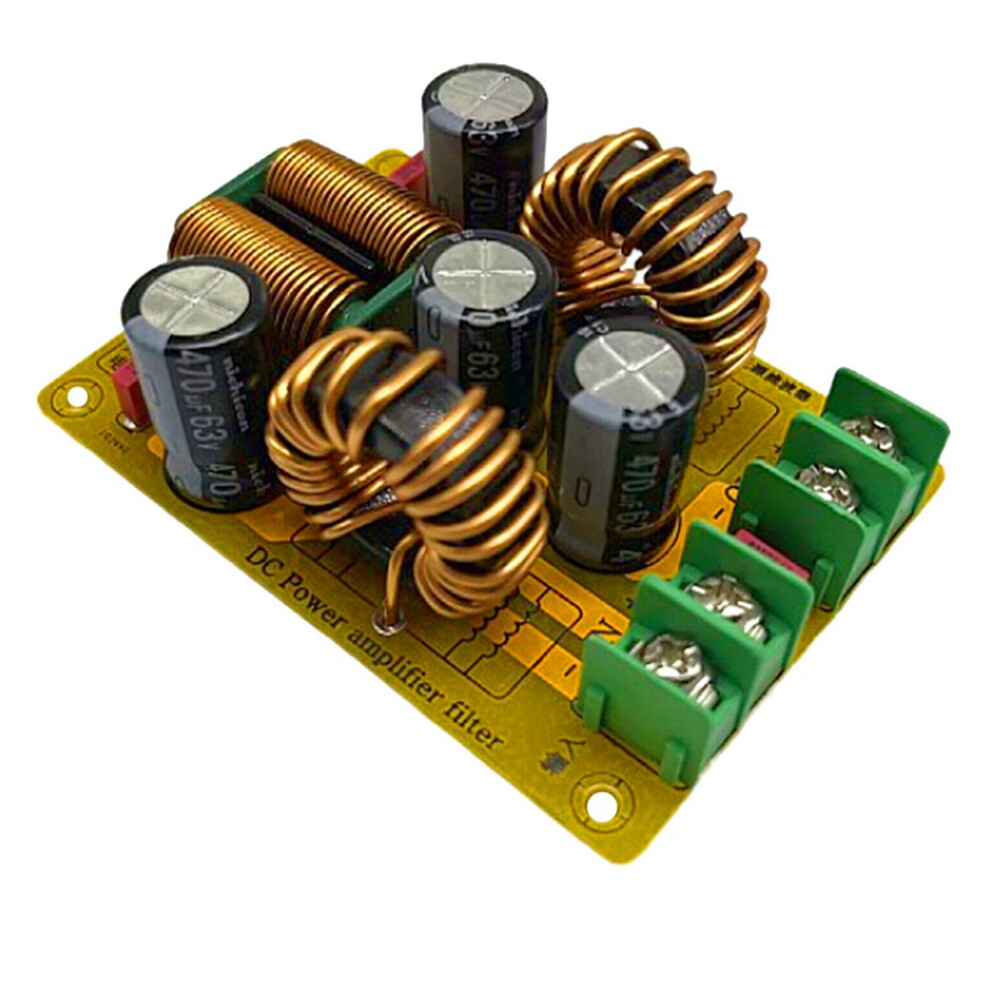

Elektrolytkondensator: 50V 470UF diameter 13MM dosering 4 ST
Filmkondensator: 100NF 3 ST
Magnetisk ringinduktans: mängden 2 ST, (20A hög ström använder FeSiAl),
Common mode-induktans; förbrukning 1 ST, (20A hög ström välj platt kopparbandsinduktans)

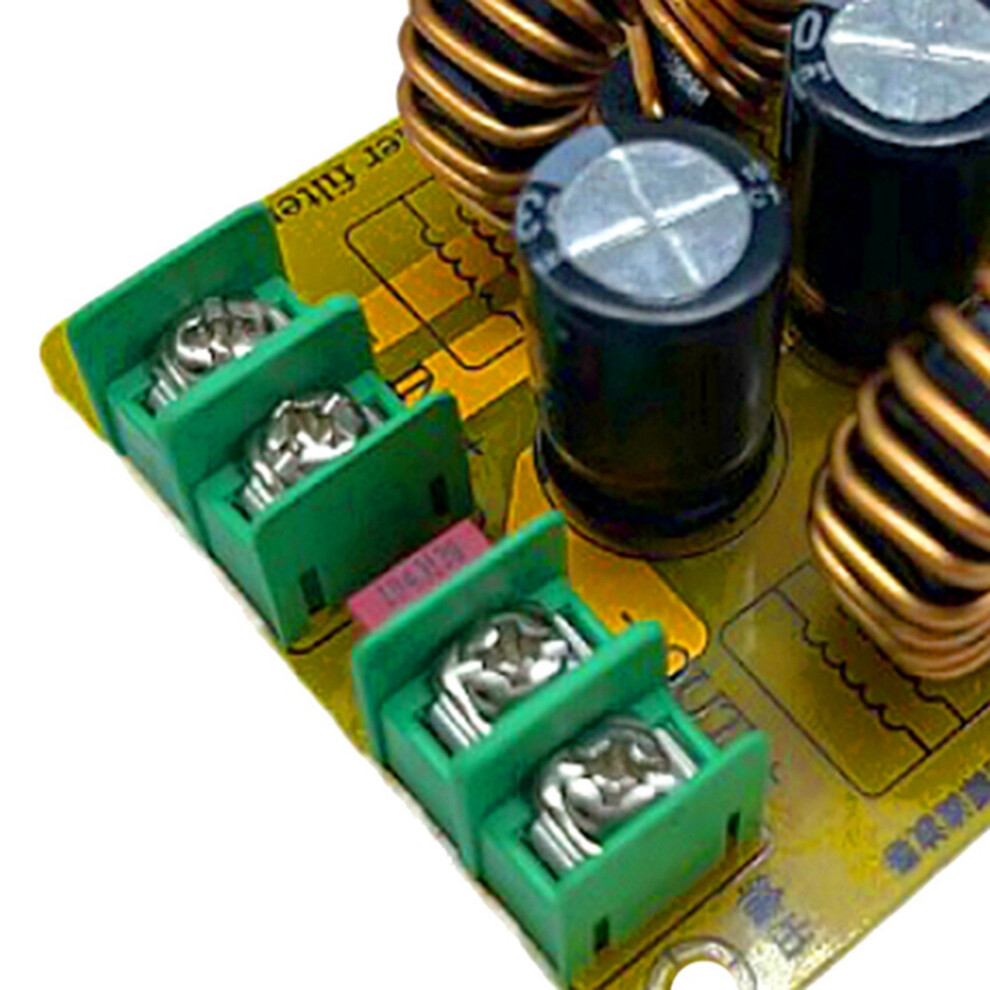

Uttag: 7.62 uttag 2PIN 2 ST
Denna modul är lämplig för att eliminera användningen av likströmsförsörjning med elektromagnetisk störning. Den kan appliceras på filter efter att ha bytt strömförsörjningsutgång, bilar, motorcyklar och likström med stark elektromagnetisk störning.
Fabriksbatcherna är olika, och vissa utseenden kan skilja sig, vilket inte påverkar produkten.
Färg: Fotofärg
Material: ABS

Förpackningens innehåll:

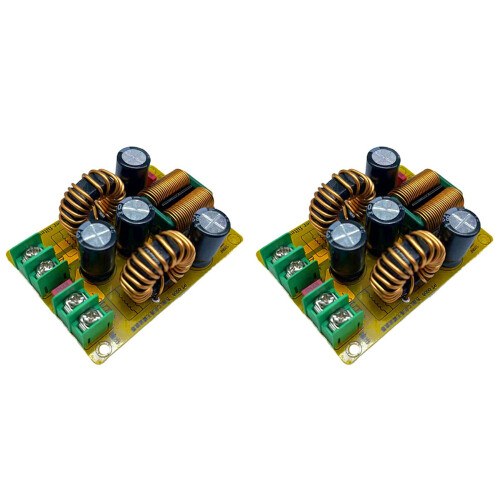

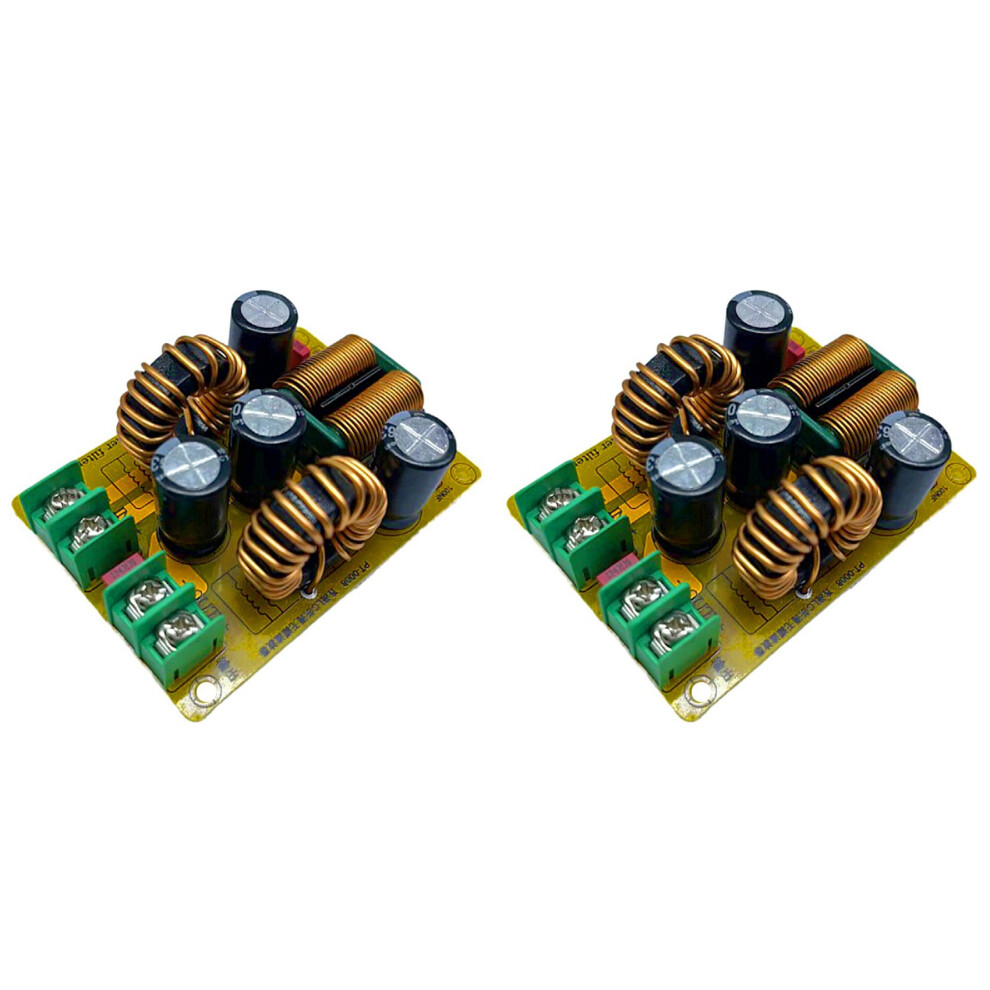

2 x Lågpassfilter

Endast ovanstående förpackningsinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på produkten på bilden skiljer sig något från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
