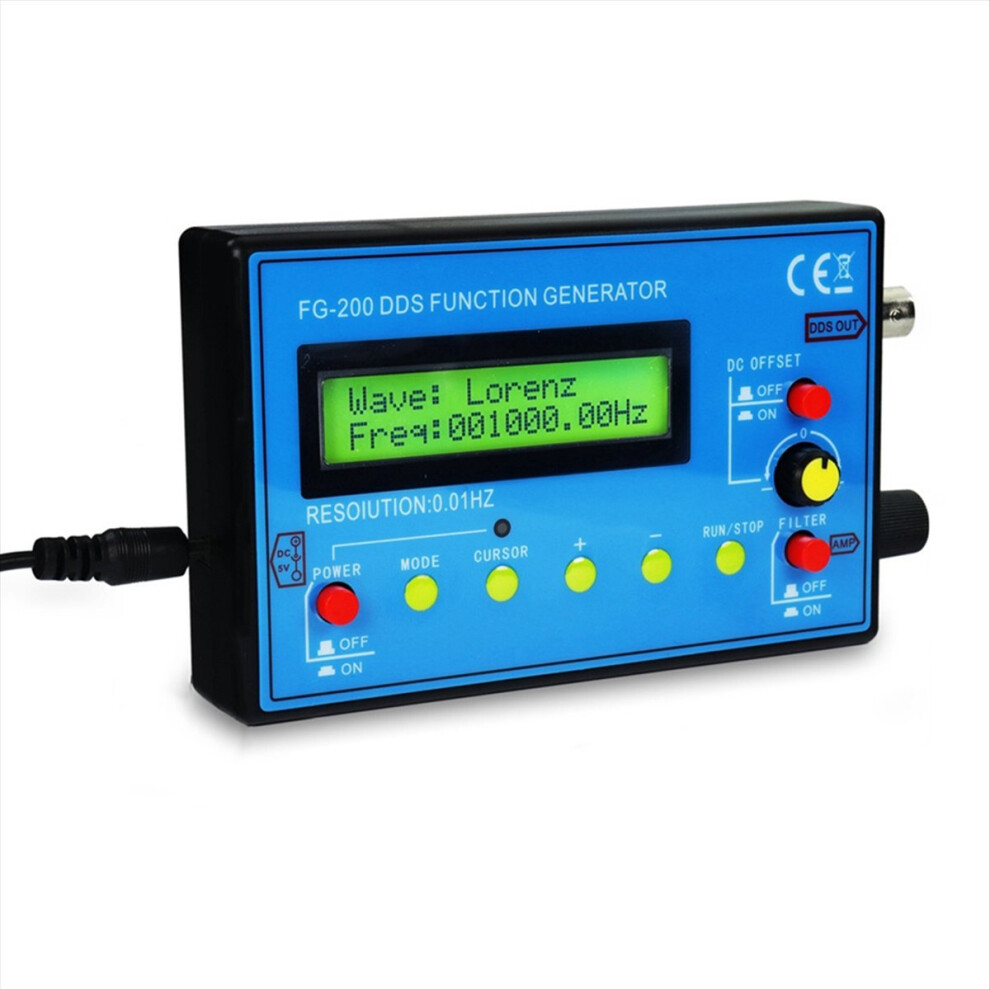

DDS-funktionssignalgenerator Frekvensräknare Signalkällmodul

DDS-funktionssignalgenerator Frekvensräknare Signalkällmodul Beskrivning

I. De viktigaste tekniska parametrarna:

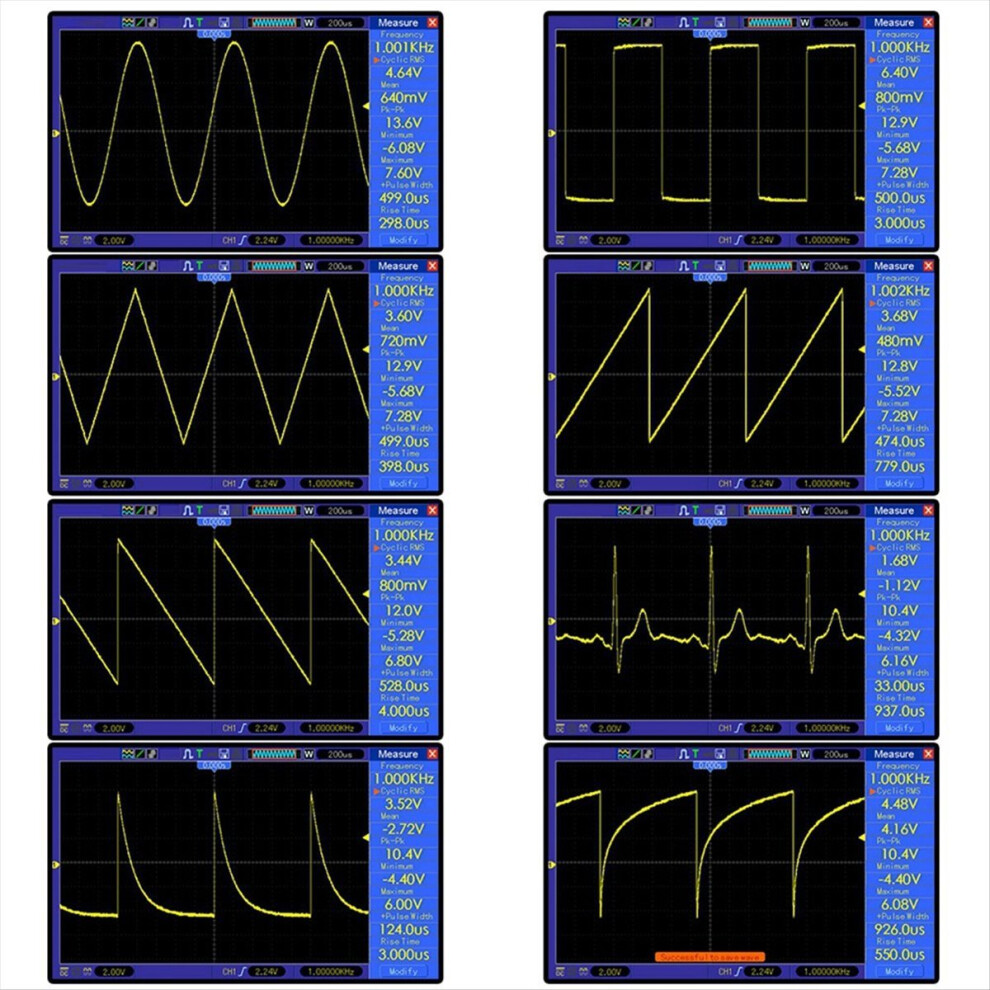

1. Utgångsvågformer: sinusvåg, fyrkantvåg, triangelvåg, framåtriktad sågtandsvåg, bakåtriktad sågtandsvåg, EKG-våg, exponentiell ökning, exponentiell sänkning, Lorentzpuls, Gausspuls, Sinc-puls, halvvåg, -våg, brusvåg, och så vidare 15 typer av vågformer.
2. Strömförsörjning: DC4-9V, DC5V rekommenderas vid användning av adapter, 3,7V litiumbatteri rekommenderas vid användning av batteridrift.
3. Ström: 180MA vid spänning 5V
4. Frekvensområde: sinusvåg 0,01Hz-500,00kHz (med ytterligare ökning av frekvensen minskar utgångsamplituden), andra vågformer 0,01Hz-100,00kHz (men begränsar inte den övre gränsen för den justerbara frekvensen, om distorsions- och jitterkraven inte är höga kan användningen av frekvensen ökas ytterligare).

5. Upplösning: 0,01 Hz.
6. Sinusvågsdistorsion: Mindre än 1 % under 1 kHz, mindre än 0,5 % över 1 kHz.
7. Utgångsamplitud: Maximal t10 V (PP).
8. Utgångsimpedans: 50 ohm.

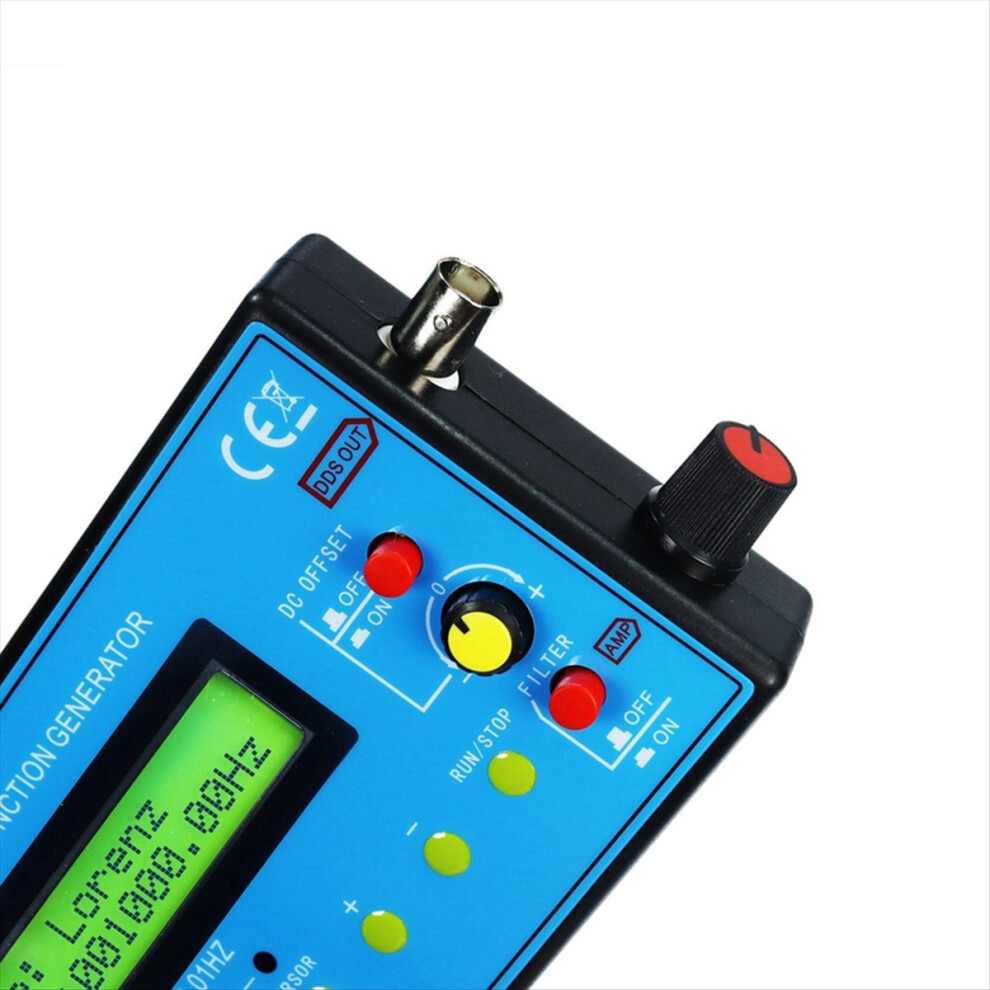

9. DC-offset: max 10 V, med avstängningsfunktion.
10. Alla inställningsparametrar kan sparas.
11. Det finns filter som kan slås på och av, kan anpassas väl till sinusformad och pulsvågformsutgång.
II. Funktioner:
Kompakt storlek (125 x 80 x 26,5 mm), kompletta funktioner, enkel användning, lätt att bära. Den kan

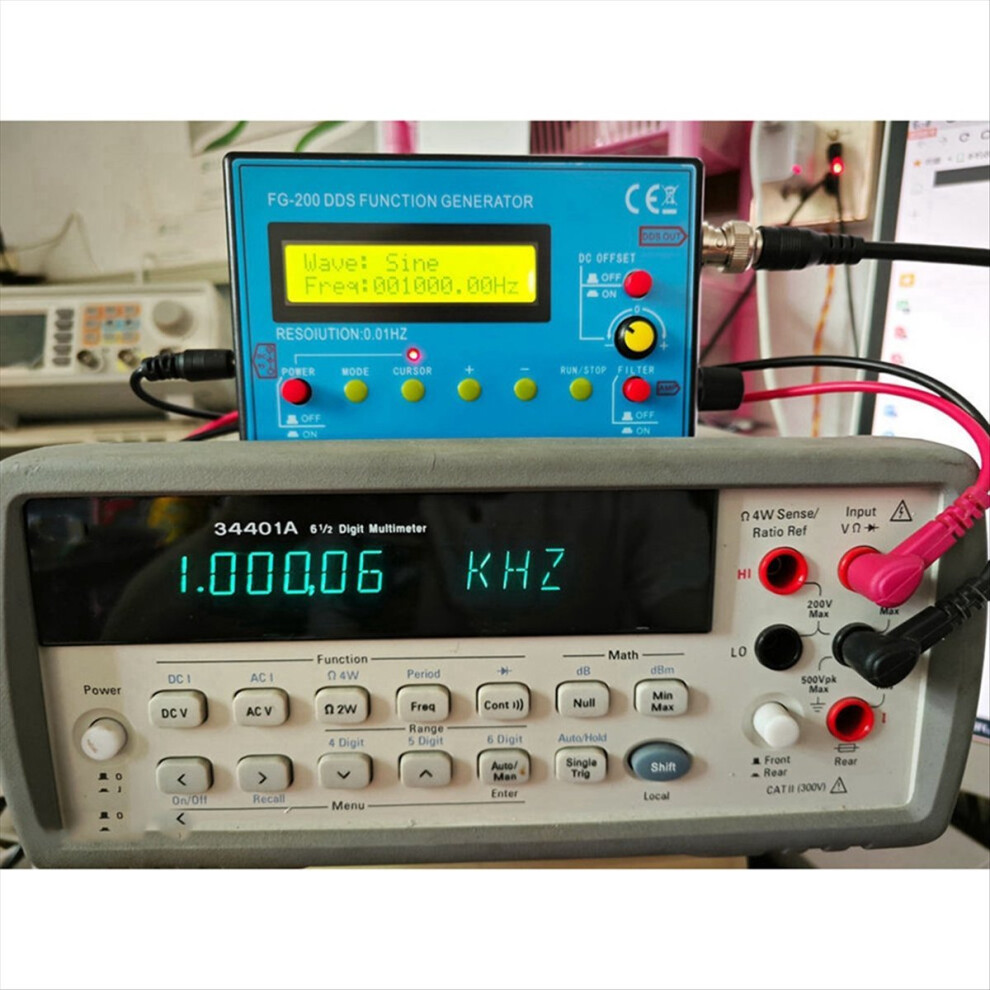

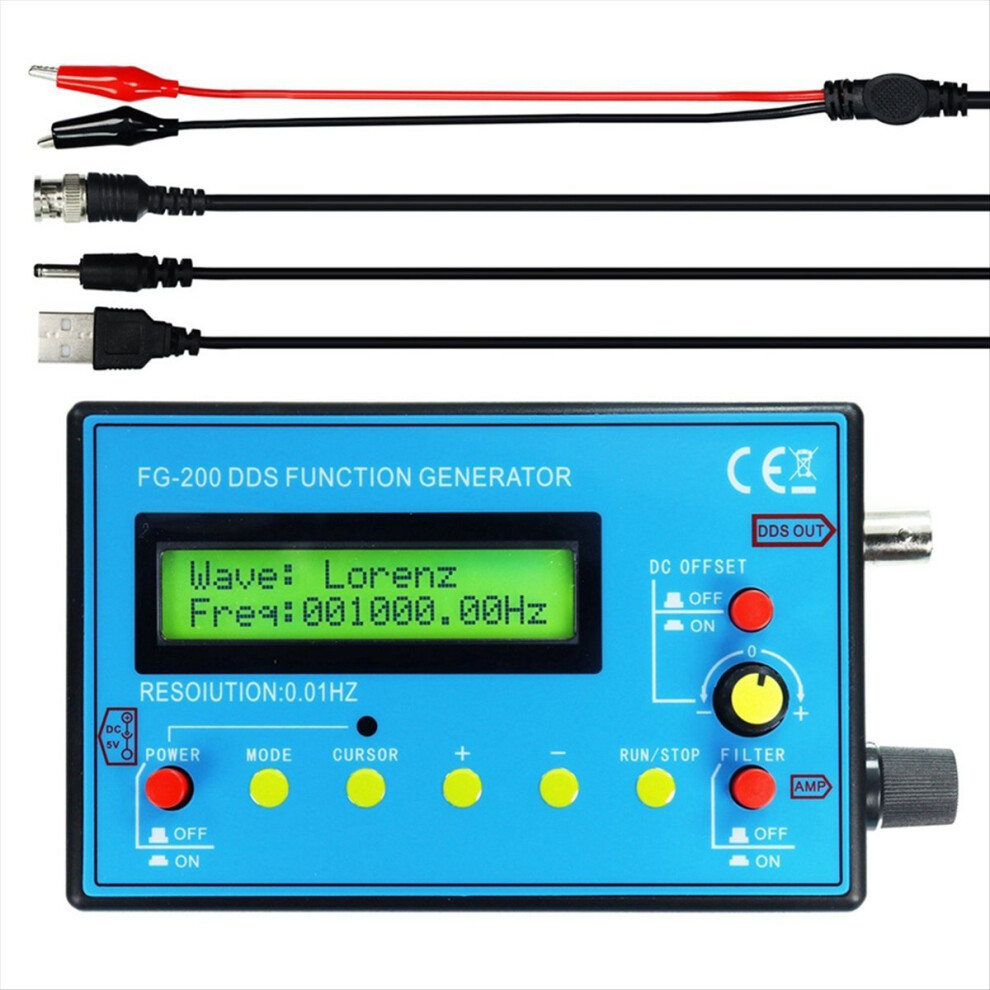

drivas med en nätadapter eller ett 3,7 V litiumbatteri. Tillsammans med ett oscilloskop kan den användas för elektroniska kretstester och felsökning, frekvenskarakteristik och impulsresponstest och mätning av ljudförstärkare. Tack vare DDS goda noggrannhet och frekvensstabilitet är den också mycket lämplig för kalibrering av sveptidsfaktorer för oscilloskop. Fyrkantsvågutgången är lämplig för justering av oscilloskopdämpare och probpulskarakteristik. Obs: På grund av olika produktionsbatcher kan det finnas små skillnader i produkterna. Färg: Fotofärg. Material: Plast. Förpackningens innehåll: 1*FG-200 DDS-signalgenerator. Endast ovanstående förpackningsinnehåll, andra produkter ingår inte. Obs: Ljusreflektion och olika skärmar kan göra att färgen på produkten på bilden skiljer sig något från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
