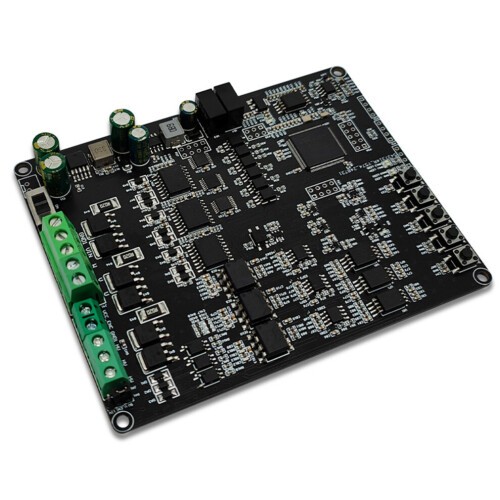

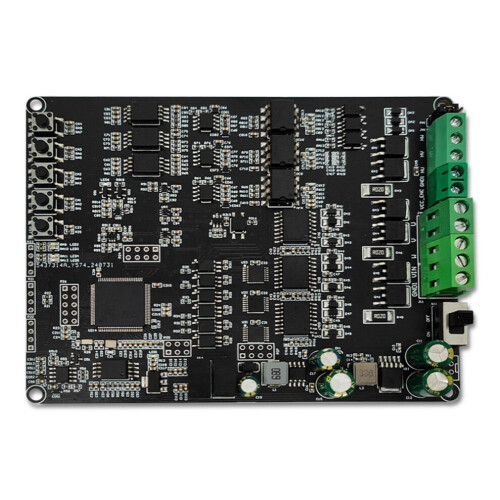

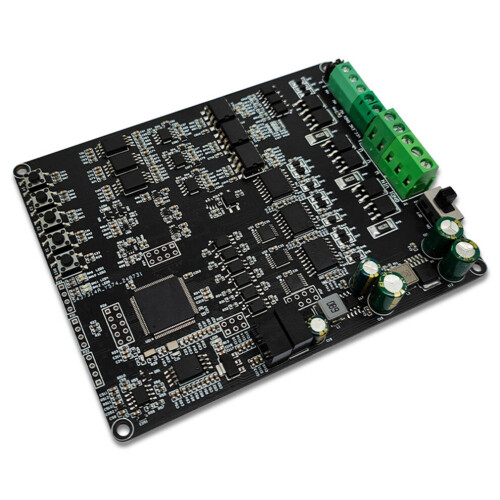

FOC DC-drivkort för borstlösa motorer

FOC DC-drivkort för borstlösa motorer Beskrivning

FOC DC-drivkort för borstlösa motorer Beskrivning
STM32F103VET6 som huvudstyrnings-MCU
PWM-signalisoleringsdrivkrets, logikchip med kortslutningsskydd för övre och nedre rör
3-vägs diskreta hög- och lågsides-gatedrivkretsar IR2110 och 6 NMOS-rör bildar BLDC-drivkretsar, med Hall-kodarisoleringskretsar och snabbreagerande hårdvaruöverströmsskyddskretsar
Kan användas för att styra smidig och mycket noggrann drift av borstlösa BLDC-motorer med Hall-sensor inom 3000 RPM 10 A
Reservbussspänningsisoleringsdetektering, termisk skyddsdetektering, trefas motelektromotorisk kraftisoleringsdetektering, trefasströmisoleringsdetekteringskrets för att underlätta sekundärutveckling
Använder STM32F103VET6 Arm 32-bitars M3 CPU
Använder 3-vägs IR2110STRPBF-gatedrivkrets, PWM-isoleringskrets, kortslutningsskyddslogikkrets och 6 NMOS-rör för att bilda BLDC-drivsektionen
Stöder en 3000 RPM borstlös motor och Hall-kodare som standard
Stöder en maximal belastningsström på 10 A som standard; om 10 A överskrids utlöses automatiskt ett hårdvarukortslutningsskydd
Matningsspänning: DC 12-40 V;
Integrerad isolerad 5V och 3,3V utgång
Färg: Svart
Material: PCB
Paketet innehåller:
1 x Drivkort för styrning av borstlösa motorer
Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektioner och olika visningar kan göra att färgen på bilden skiljer sig något från den faktiska produkten. Det tillåtna mätfelet är +/- 1-3 cm.
