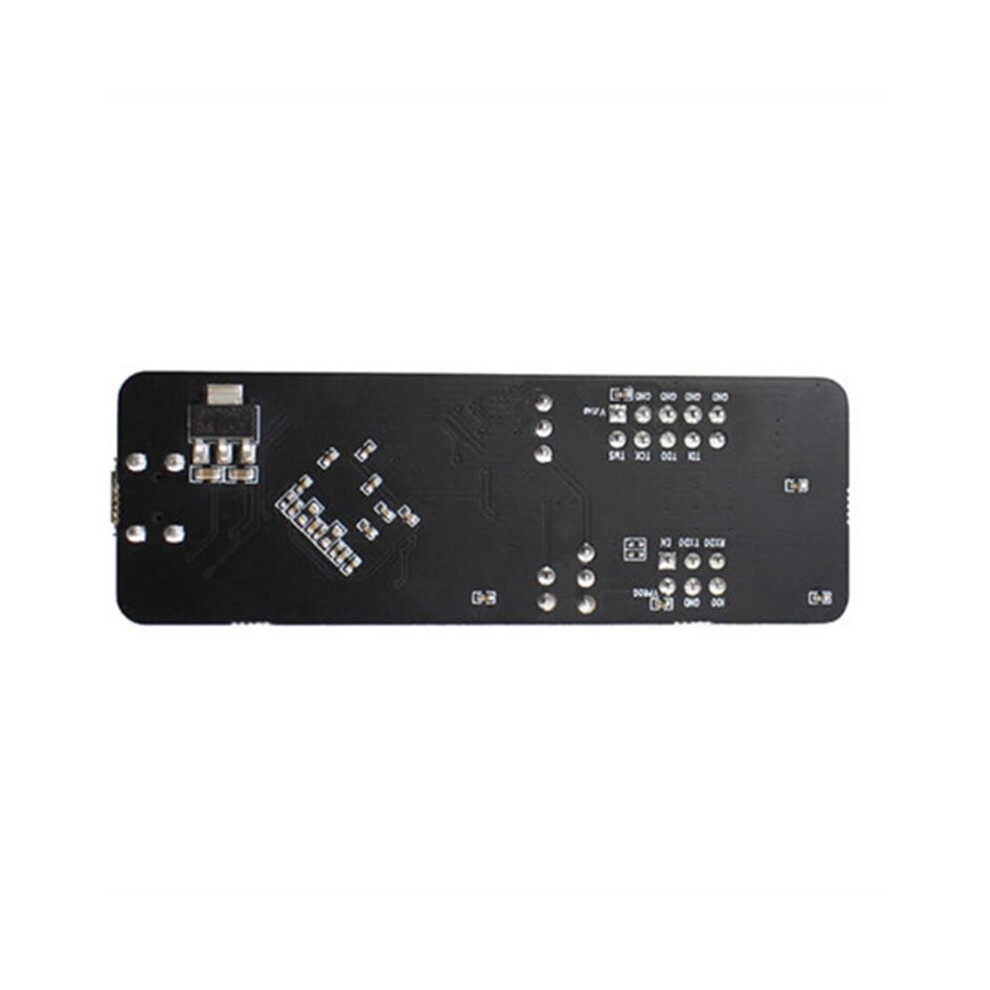

FöR ESP32 ESP-Prog Development Board JTAG Debug Program Downloader Module Debugging Tool för ESP8266 ESP32

FöR ESP32 ESP-Prog Development Board JTAG Debug Program Downloader Module Debugging Tool för ESP8266 ESP32 Beskrivning

Funktion:
1. ESP-Prog är ett utvecklings- och felsökningsverktyg med automatisk nedladdning av firmware, seriell kommunikation, JTAG online-felsökning och andra funktioner. Funktionerna för automatisk nedladdning av firmware och seriell kommunikation är tillgängliga för ESP8266- och ESP32-plattformarna, och JTAG-in-circuit-felsökningsfunktionen är tillgänglig för ESP32-plattformen.
2. ESP-Prog är lätt att använda och kan anslutas till en dator med endast en USB-kabel. Datorn kan känna igen nedladdningsfunktionen och de två portarna som motsvarar JTAG-funktionen.
3. ESP-Prog kan anslutas till användarkortet med hjälp av kabeln. Kontakten finns i paket med 2,54 mm och 1,27 mm delning med en idiotsäker design. Användarkortet måste placera program (6-stift) och JTAG (10-stift) anslutningar i motsvarande ordning.
4. Med tanke på att strömförsörjningsspänningen för olika användarkort kan vara olika, kan de två gränssnitten i ESP-Prog välja 5V eller 3,3V strömförsörjning genom Pin Header, som har stark strömkompatibilitet.

färg: svart
Material: PC+metall
Produktbeskrivning:

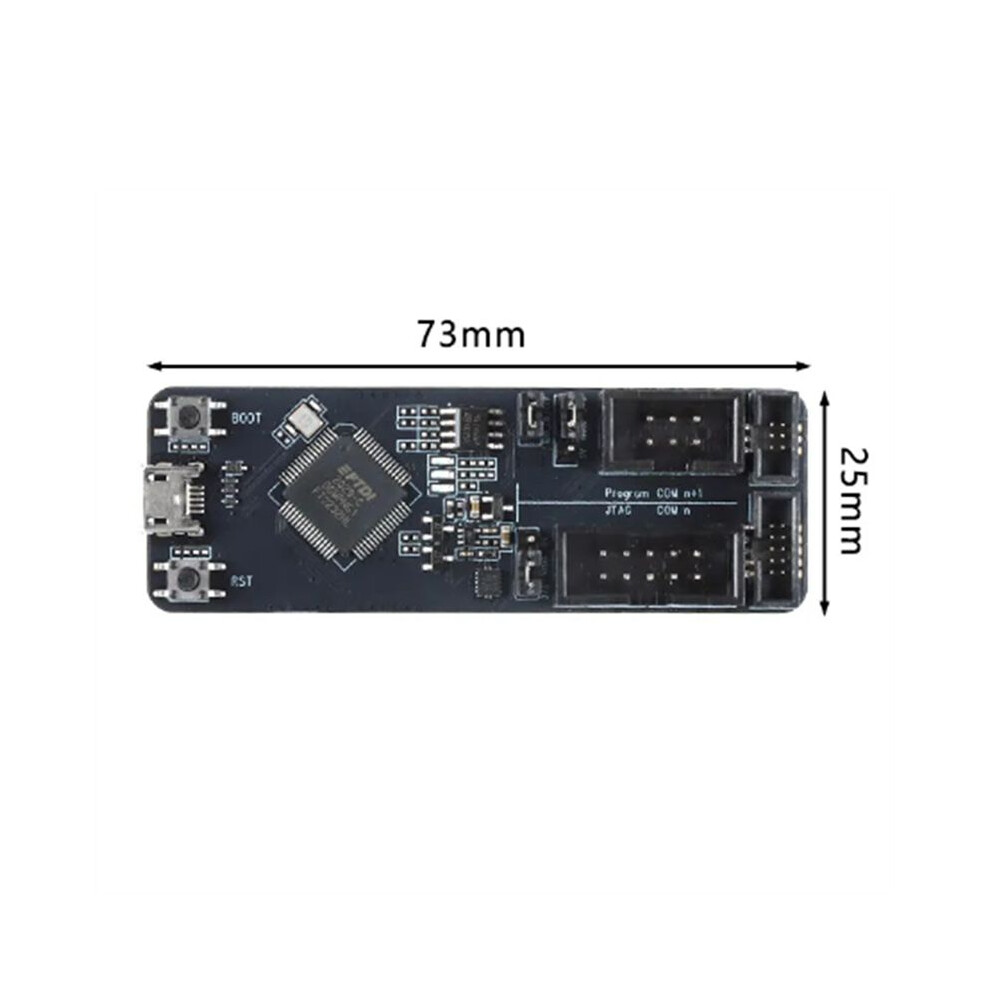

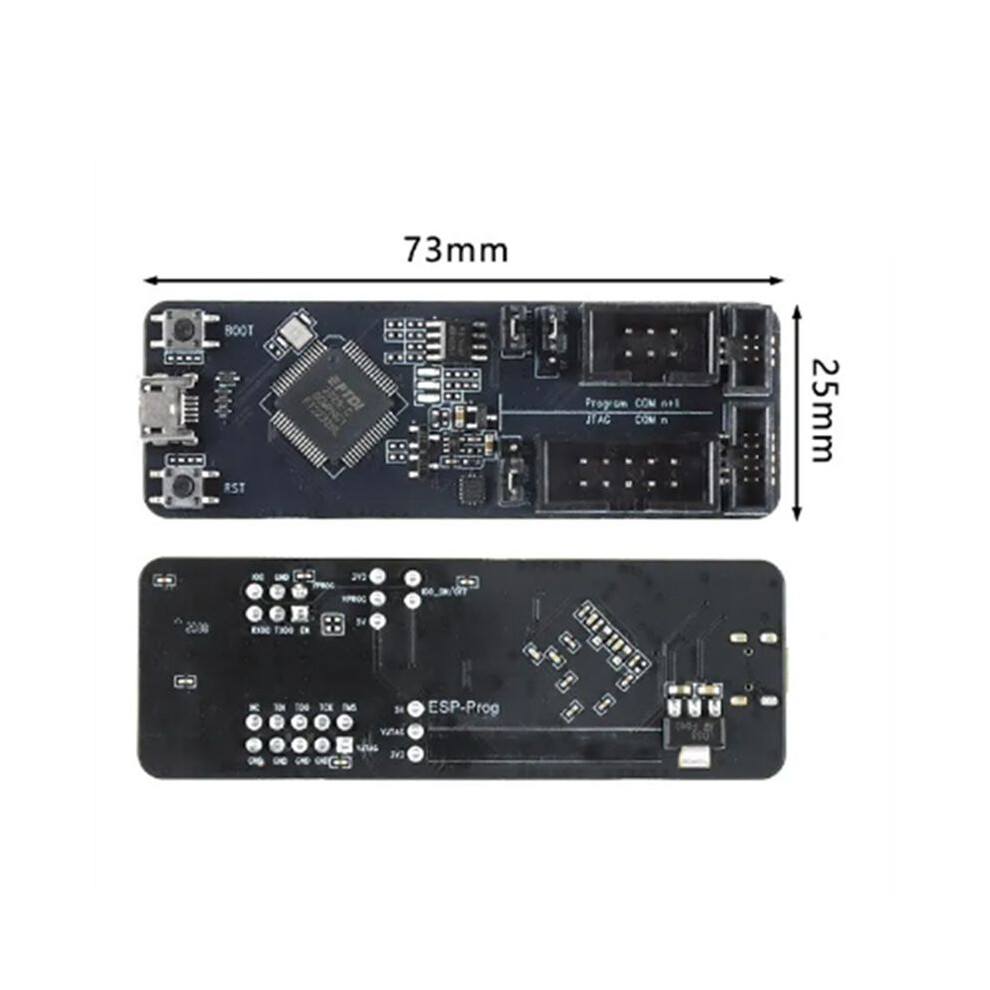

Storlek: 73,4 mm x 25,1 mm
Gränssnitt: Program; JTAG
Steg för användning:
1. Anslut ESP-Prog-felsökningskortet och USB-porten på datorn via en USB-kabel.
2. Installera FT2232HL-chipdrivrutinen på datorsidan. Datorn känner igen två portar, vilket indikerar att drivrutinen har installerats.
3. Använd stifthuvudet för att välja utspänning för strömförsörjningen på Program/JTAG-gränssnittet.
4. Anslut felsökningskortet och ESP-produktkortet med den grå kabeln.
5. Automatisk nedladdning och JTAG-felsökning av ESP32-produktkortet kan uppnås med hjälp av officiella mjukvaruverktyg eller skript.

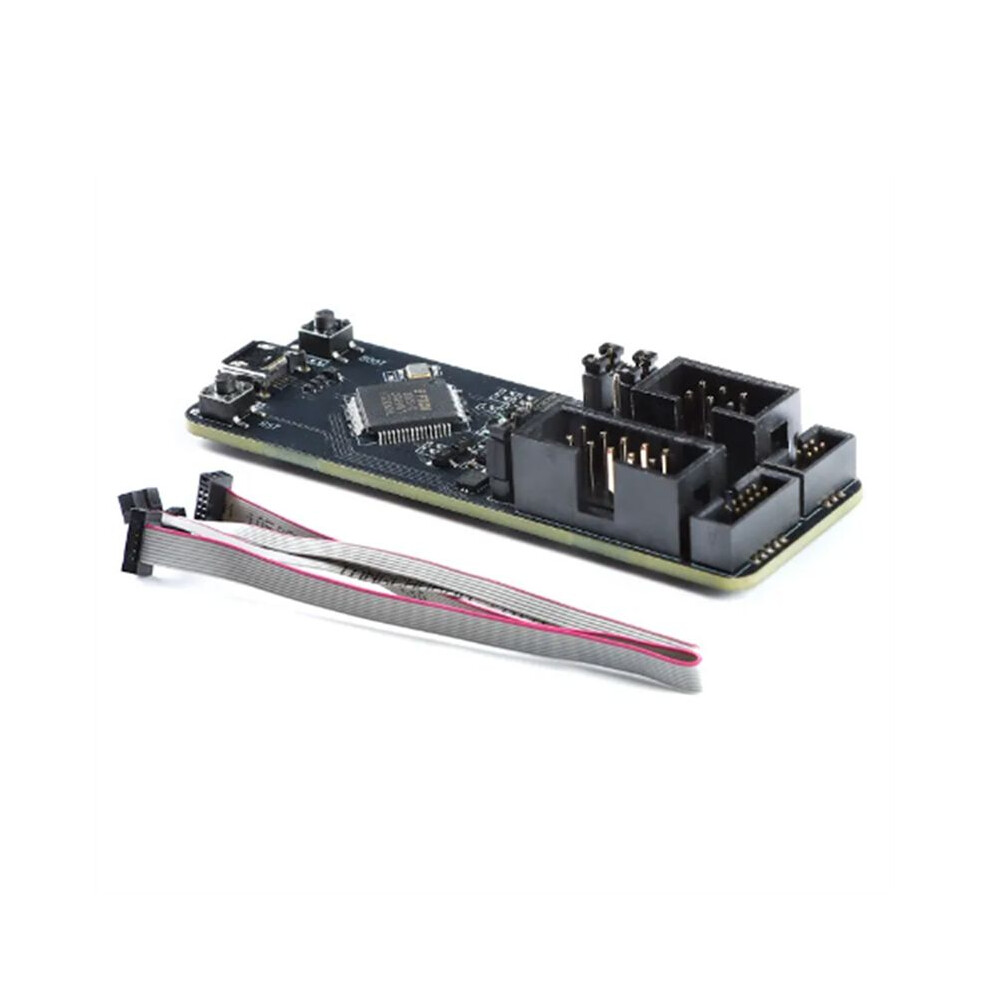

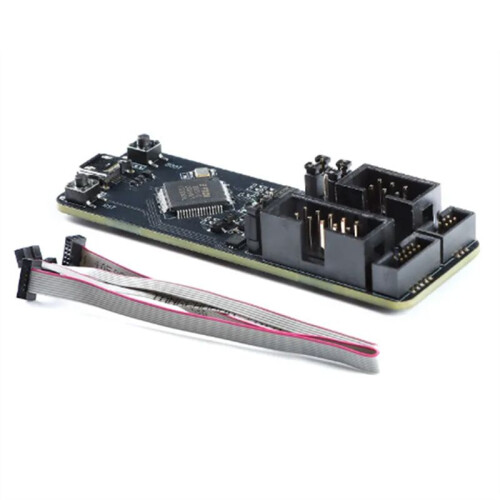

Paketets innehåll:
1 x För ESP32 ESP-Prog Development Board
1 x kabel
