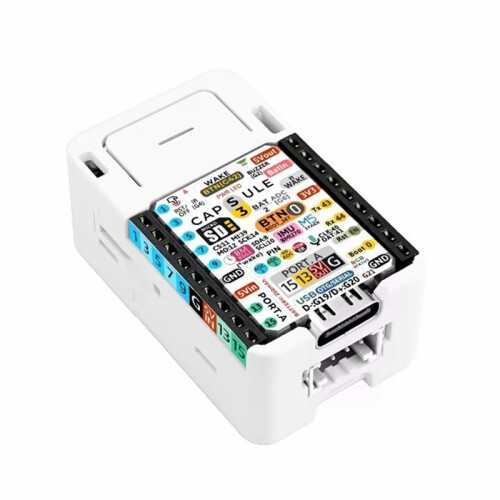

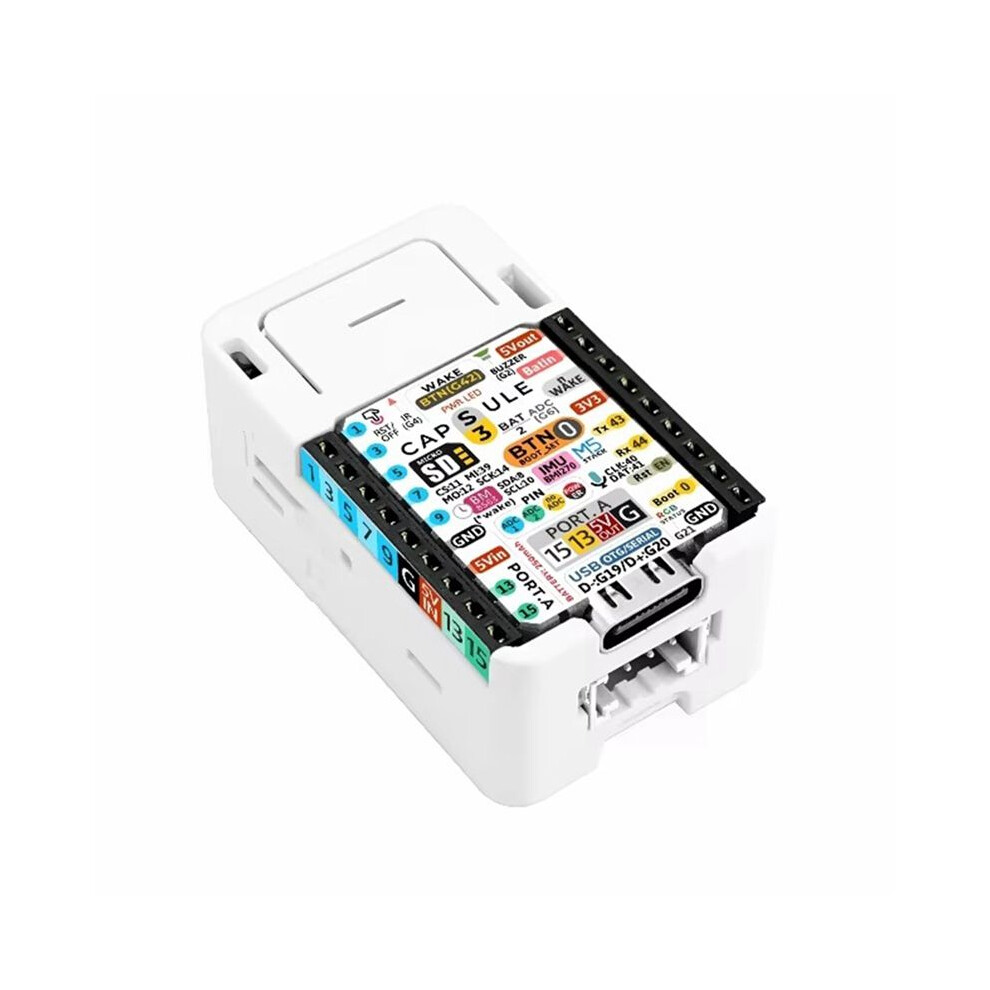

M5Capsule Multi-Function Embedded IoT Utvecklingsstyrelsen W/ M5StampS3 IOT BMI270 IMU Infrared Storage Clock Summer

M5Capsule Multi-Function Embedded IoT Utvecklingsstyrelsen W/ M5StampS3 IOT BMI270 IMU Infrared Storage Clock Summer Beskrivning

M5Capsule är ett inbäddat utvecklingskort som drivs av Stamps3. Den kombinerar viktiga funktioner som sensorer, energihantering, lagring och kontroll, vilket gör den Passar för att bygga IoT, inbyggda system, sensorapplikationer och snabb prototypframställning och validering av datainsamlingssystem för smarta enheter.

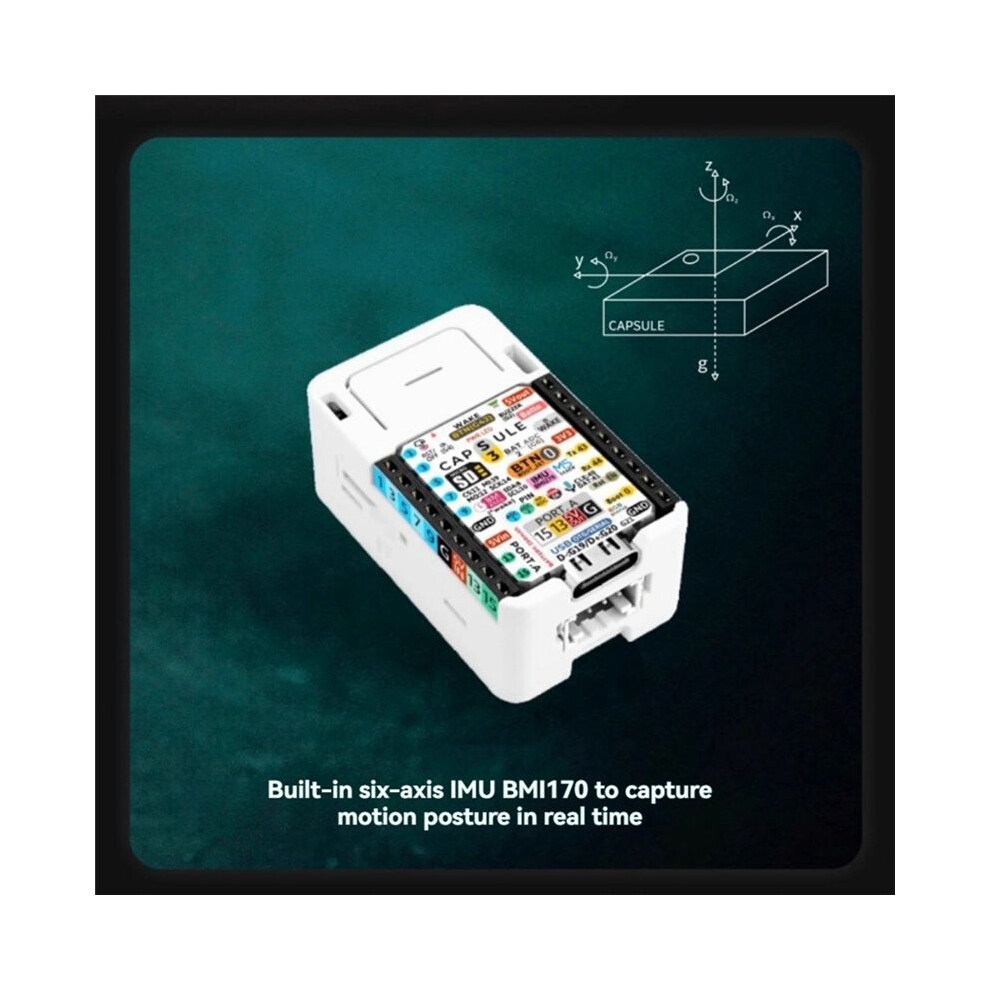

Med sin högpresterande BMI270 IMU möjliggör exakt rörelsespårning och attitydkontroll. Den har också SPM1423-mikrofonsensorn som stöder inspelning, ljudigenkänning och väckningsfunktioner. Den integrerade infraröda sensorn ger mångsidighet för fjärrkontroll, signaligenkänning och smarta hemapplikationer.
Den inbyggda TF-kortplatsen möjliggör utökad lagringskapacitet, vilket underlättar dataloggning och medielagring. Dessutom ger den inbyggda summern ljudåterkoppling, vilket förbättrar användarinteraktionen.

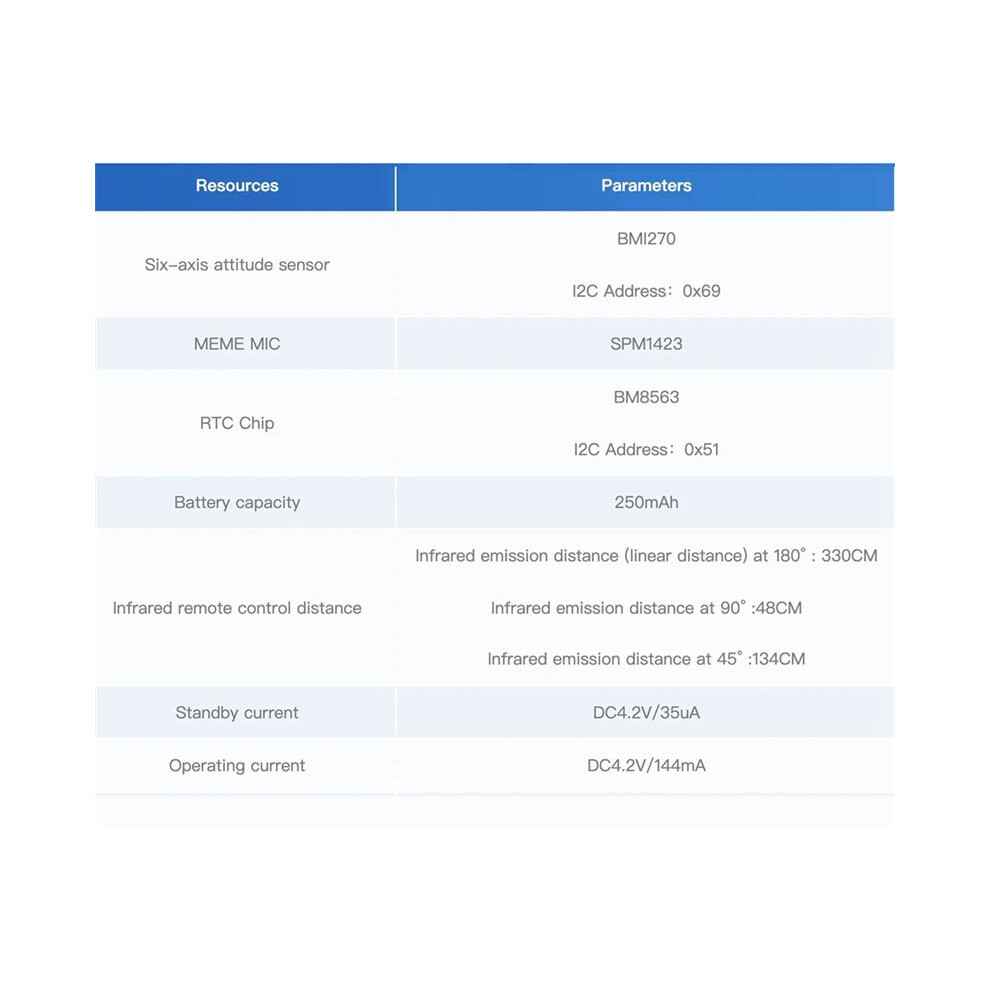

M5Capsule är designad med låg strömförbrukning i åtanke, med en energieffektiv design med en standby-läckström så låg som 35uA. Den kommer med ett inbyggt 250mAh batteri och stöder extern batteriexpansion för utökad drift. Enheten inkluderar även realtidsklockmodulen RTC8563, som tillhandahåller högprecisionsinformation om tid och datum och stöder tidsinställd väckningsfunktion.

Slå på och av
Ström på: Enheten kan väckas och slås på antingen genom att trycka på "WAKE"-knappen eller av den RTC-utlösta IRQ-signalen. Efter att väckningssignalen utlösts, under programinitiering, är det nödvändigt att ställa in "håll" (GPIO46)-stiftet på en hög nivå (1) för att bibehålla strömmen. Annars återgår enheten till viloläge.
Stäng av: När den inte drivs externt via USB kan enheten stängas av genom att trycka på RST-knappen. Alternativt, under programkörning, kommer inställning av HOLD (GPIO46) till 0 att uppnå en strömavstängning.
Obs! På grund av olika produktionspartier är screentrycket/utseendet annorlunda, vilket inte
