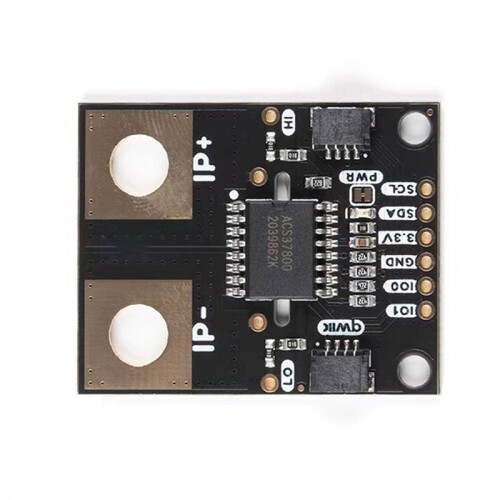

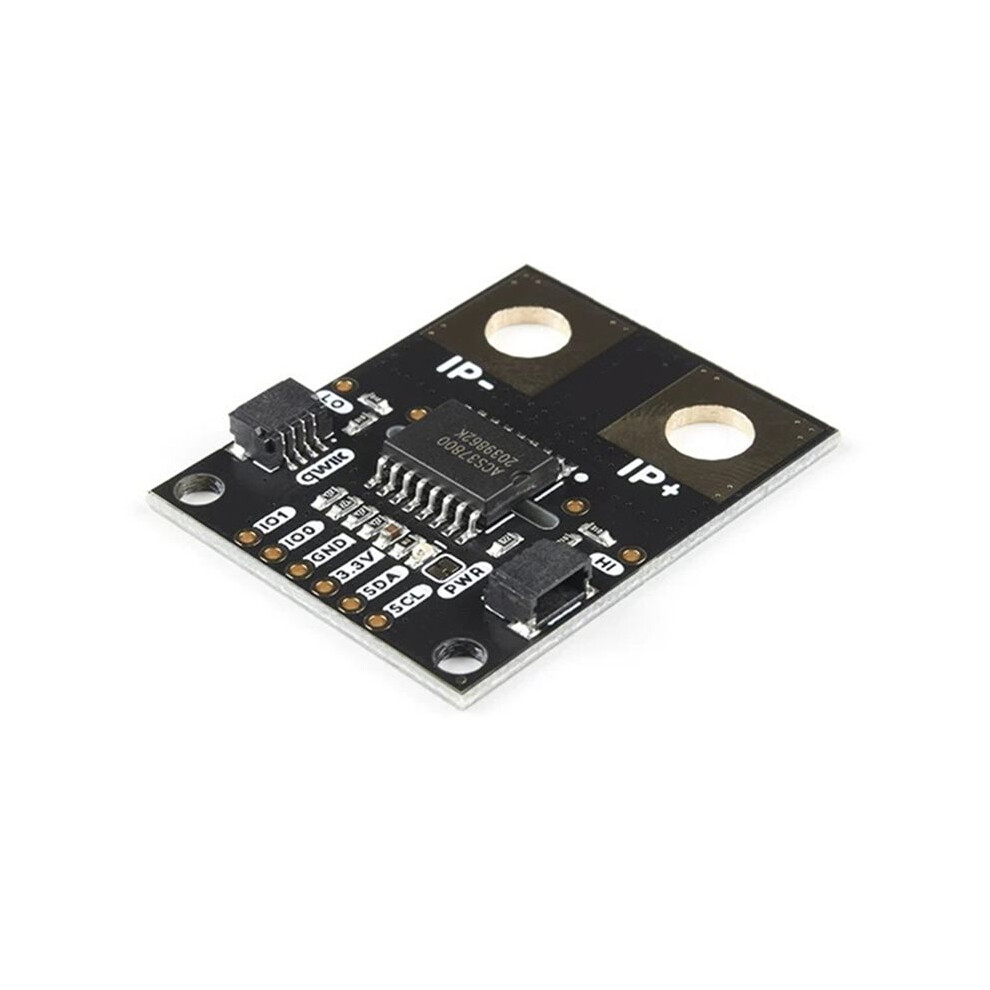

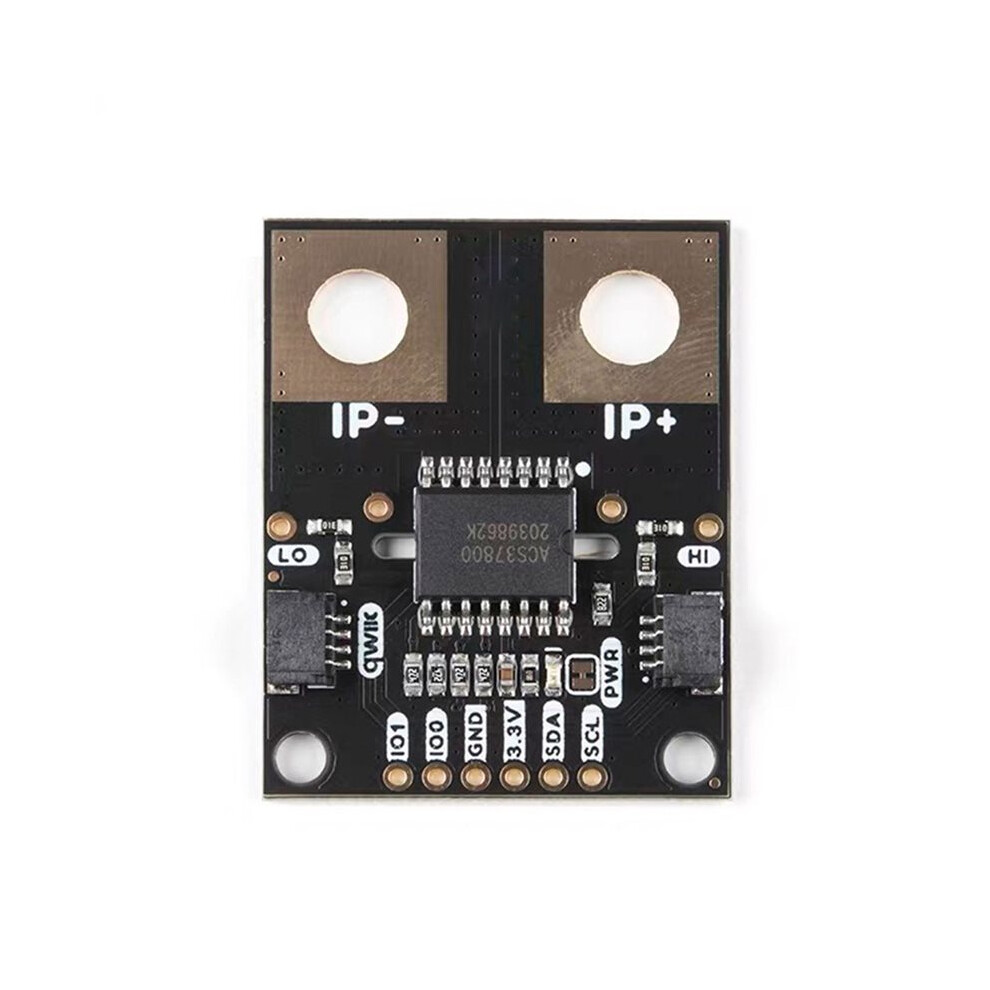

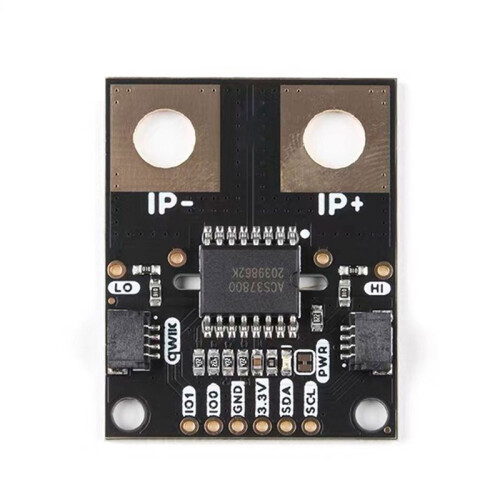

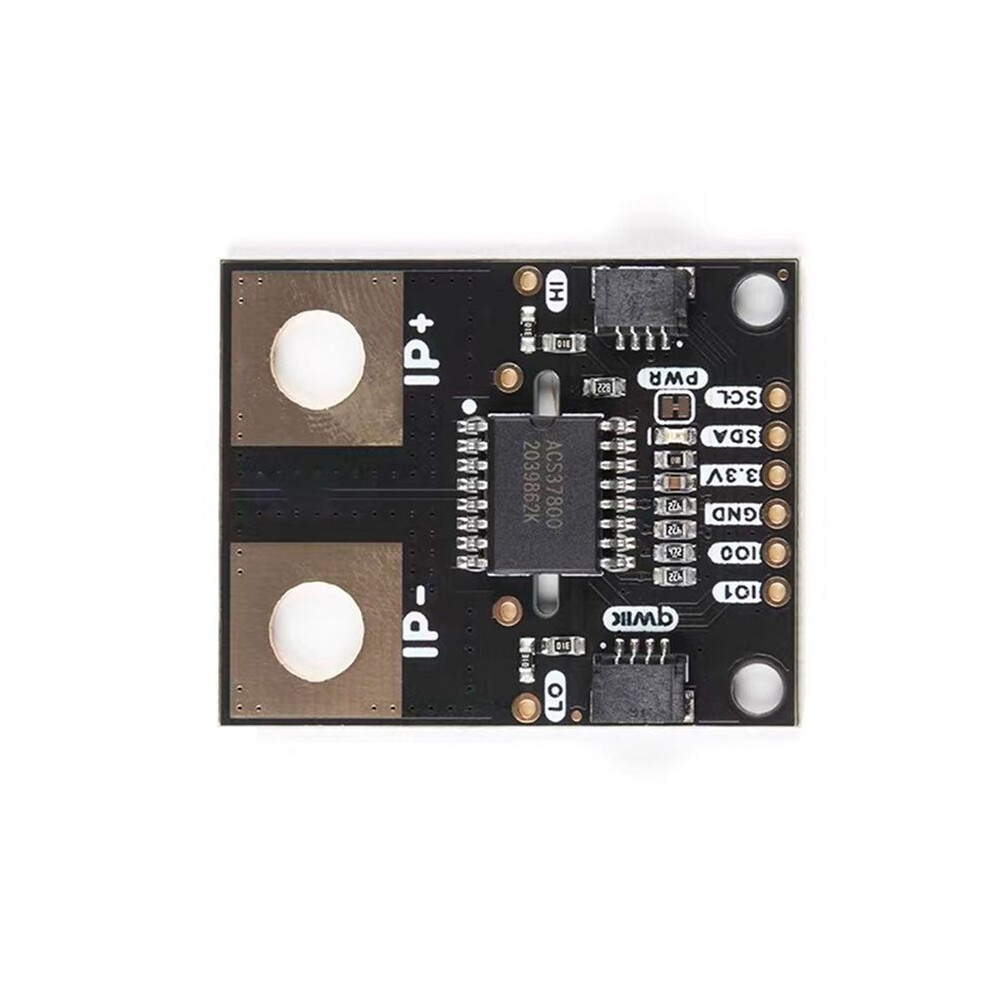

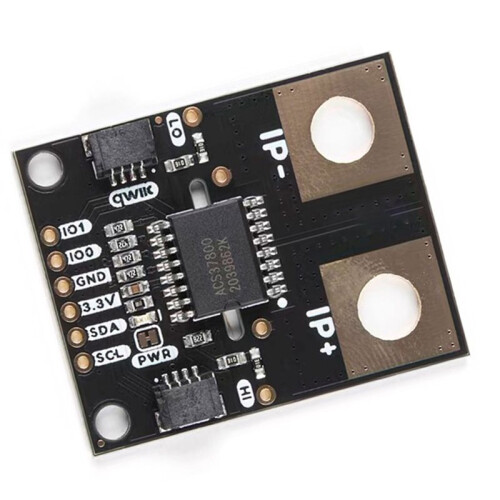

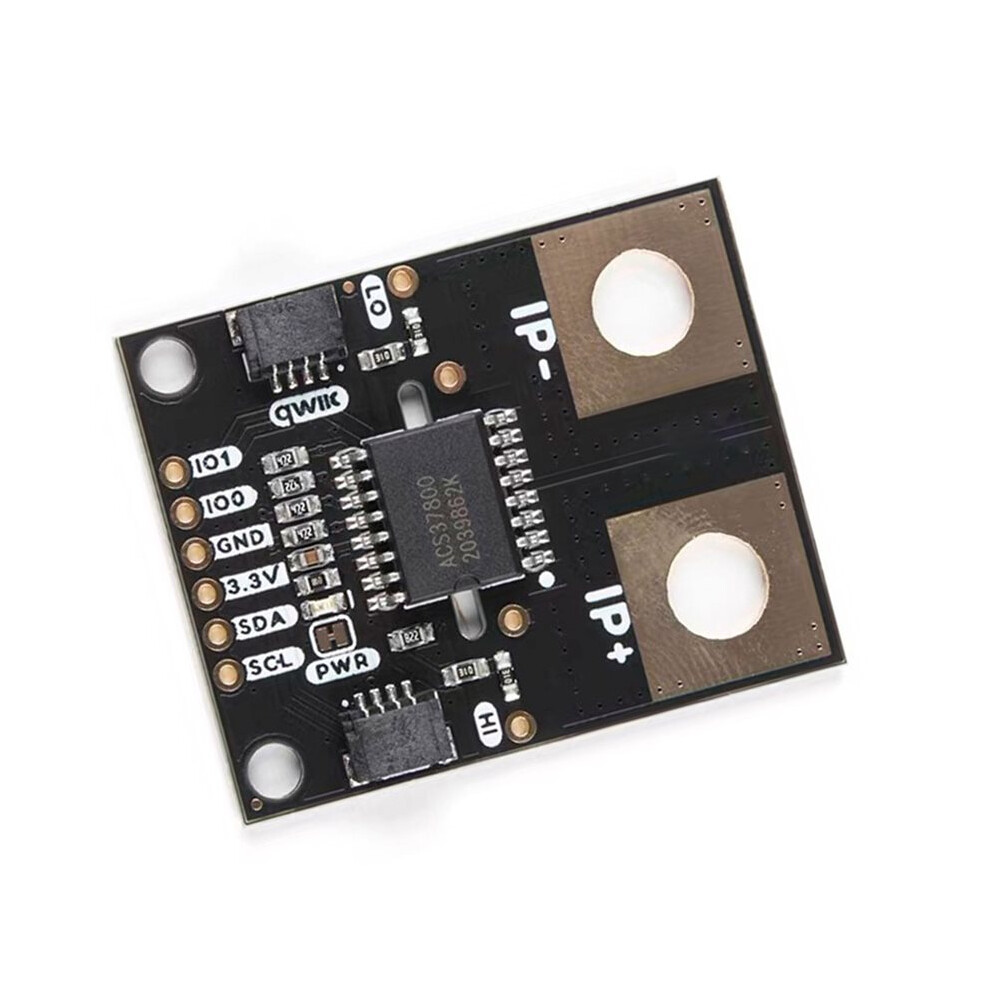

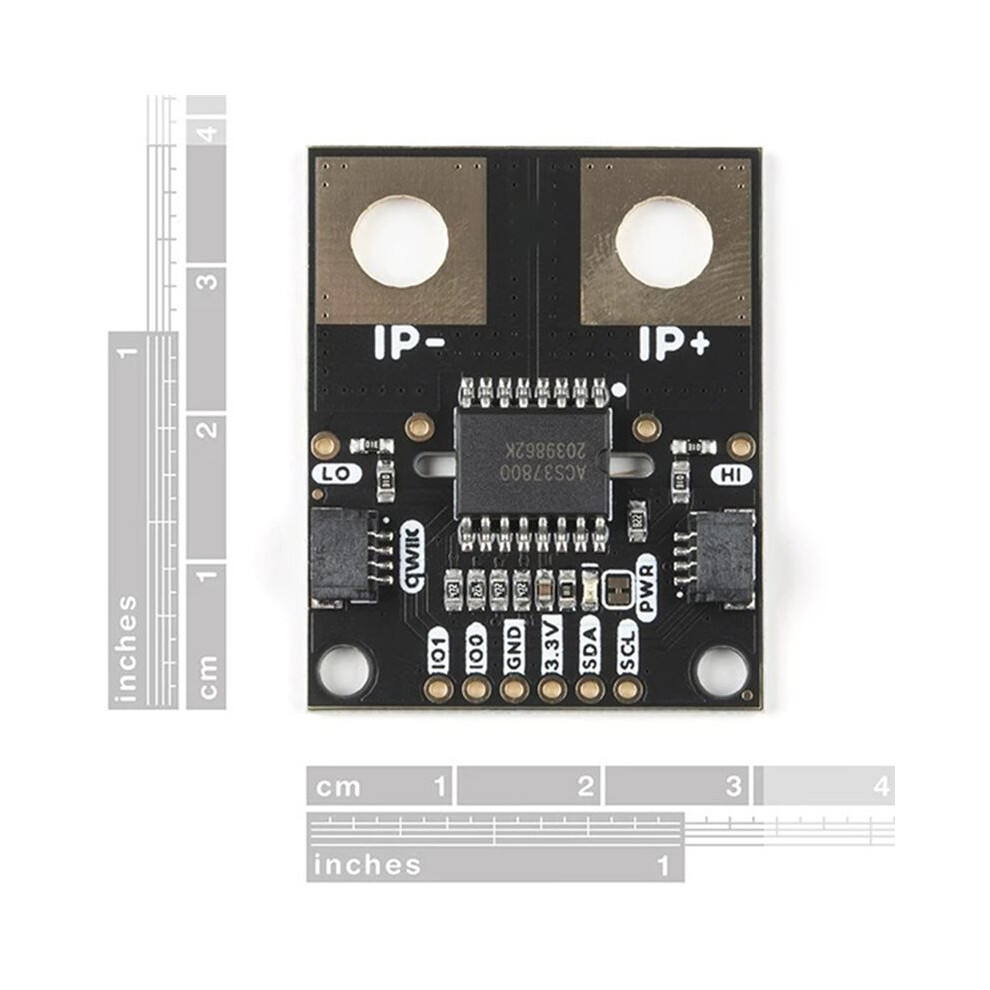

SPX-17873 Effektmätare ACS37800 Strömövervakningssensor

SPX-17873 Effektmätare ACS37800 Strömövervakningssensor Beskrivning

ACS37800 är en effektsensor som kan känna av spänningar upp till 60 VDC och strömmar upp till 30 A. Den förenklar avsevärt processen att lägga till effektövervakning i många strömförsörjningssystem och är idealisk för högströmsapplikationer som: övervakning av 3D-skrivares strömförbrukning, övervakning av drönarbatteriers laddning, batteriladdning/reglering och effektövervakning av -/PV-paneler.
Allegros Hall-effektbaserade strömisoleringsavkänningsteknik uppnår förbättrade isoleringsvärden inom ett litet kretskortsformat område. Dessa funktioner möjliggör isolerad strömavkänning utan effektförlusterna hos dyra Rogowski-spolar, ultrahögströmstransformatorer, isoleringsoperationsförstärkare eller shuntmotstånd.
ACS37800-strömövervakningskretsen tillhandahåller viktiga effektmätningsparametrar som är lättillgängliga via dess digitala gränssnitt. Dedikerade och konfigurerbara I/O-stift finns för nollgenomgång av spänning/ström, rapportering av underspänning och överspänning samt snabb detektering av överströmsfel. Användarkonfiguration av kretsen är tillgänglig via EEPROM på chipet.
Vårt bibliotek för gör det enkelt att lägga till ACS37800 i dina projekt. Vi har också skrivit ett konfigurationsexempel som du kan använda för att inspektera och ändra alla inställningar för ACS37800 via 1DE-seriemonitorn eller terminalemulatorn.

0,85 mQ primärledarresistans för låg effektförlust Kompatibel med flytande och icke-flytande jord
1 kHz bandbredd Strömavkänningsområde upp till +/-30 A
Standard I2C-adress: 0x60
I2C-adressen kan ändras och lagras i EEPROM. Spänningskanal RMS-brus: +/-0,3 mV. Strömkanal RMS-brus: +/-0,1 A.
Totalt utgångsfel för spänningskanalen: +/-1% (-40 till 125)
Aktuell kanal total utsignalfel: +/-2% (25 till 125)
Totalt utgångsfel för aktuell kanal: +/-2,7 % (-40 till 25 )
Två 6 mm g
