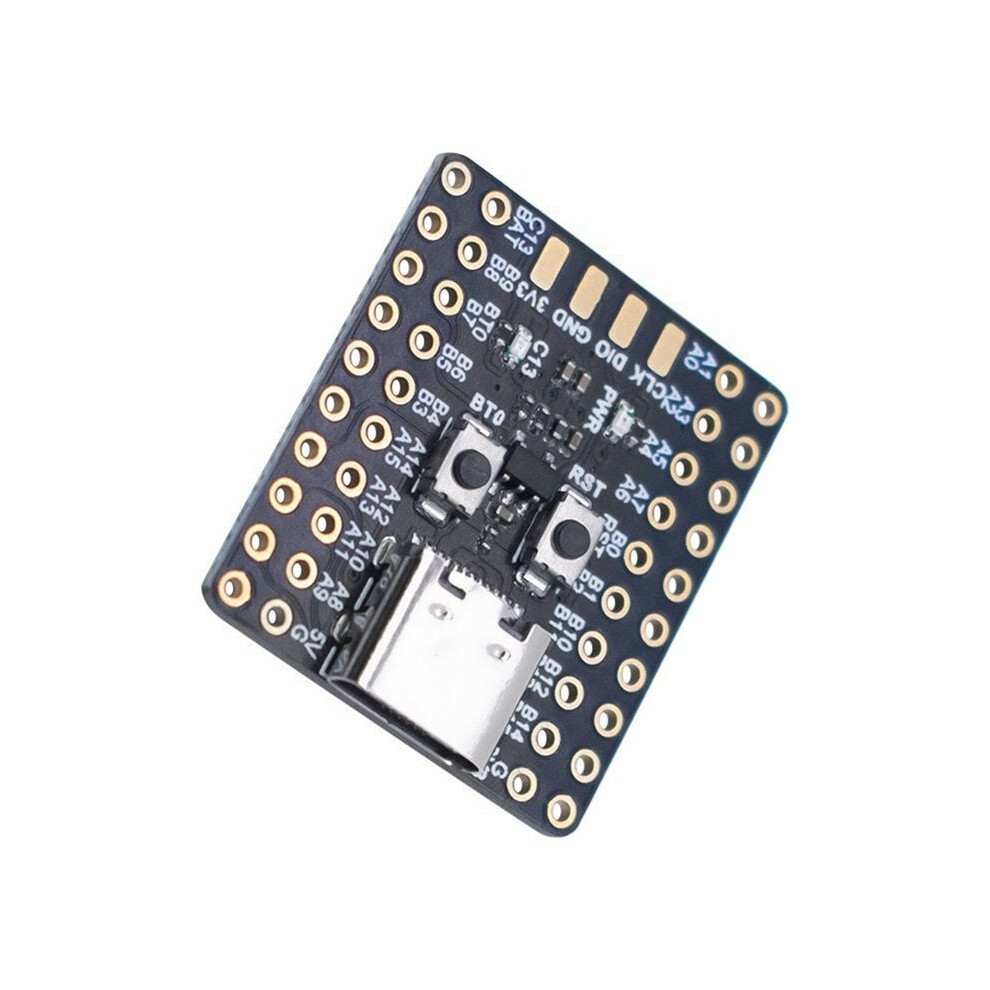

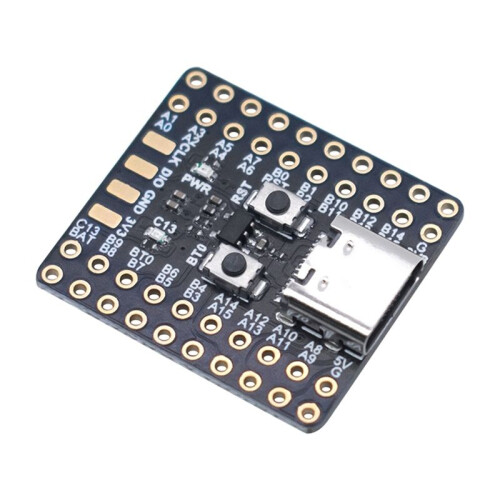

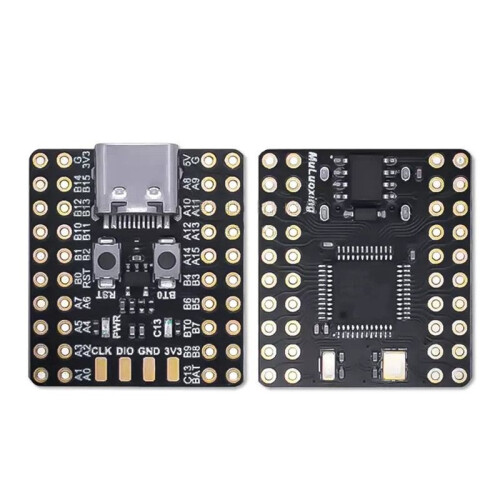

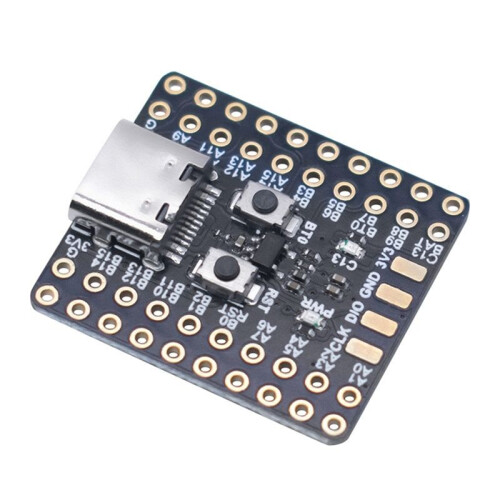

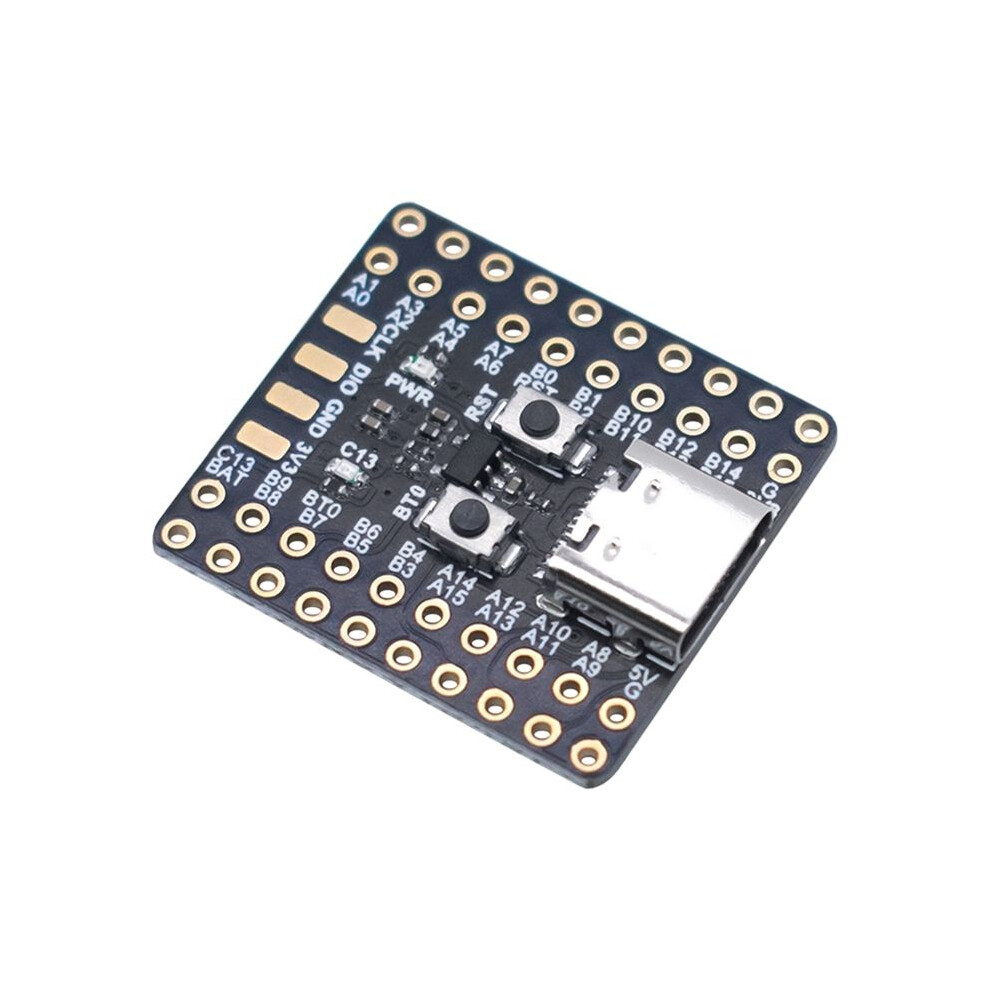

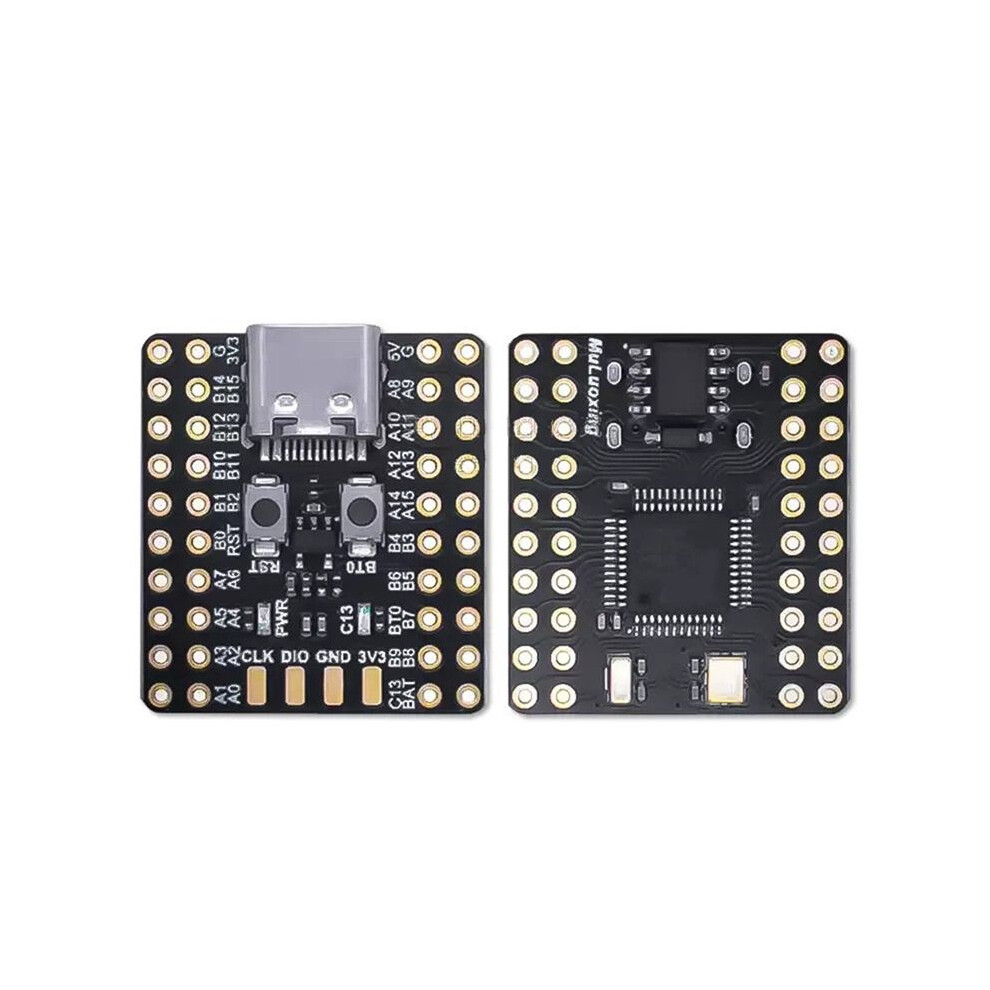

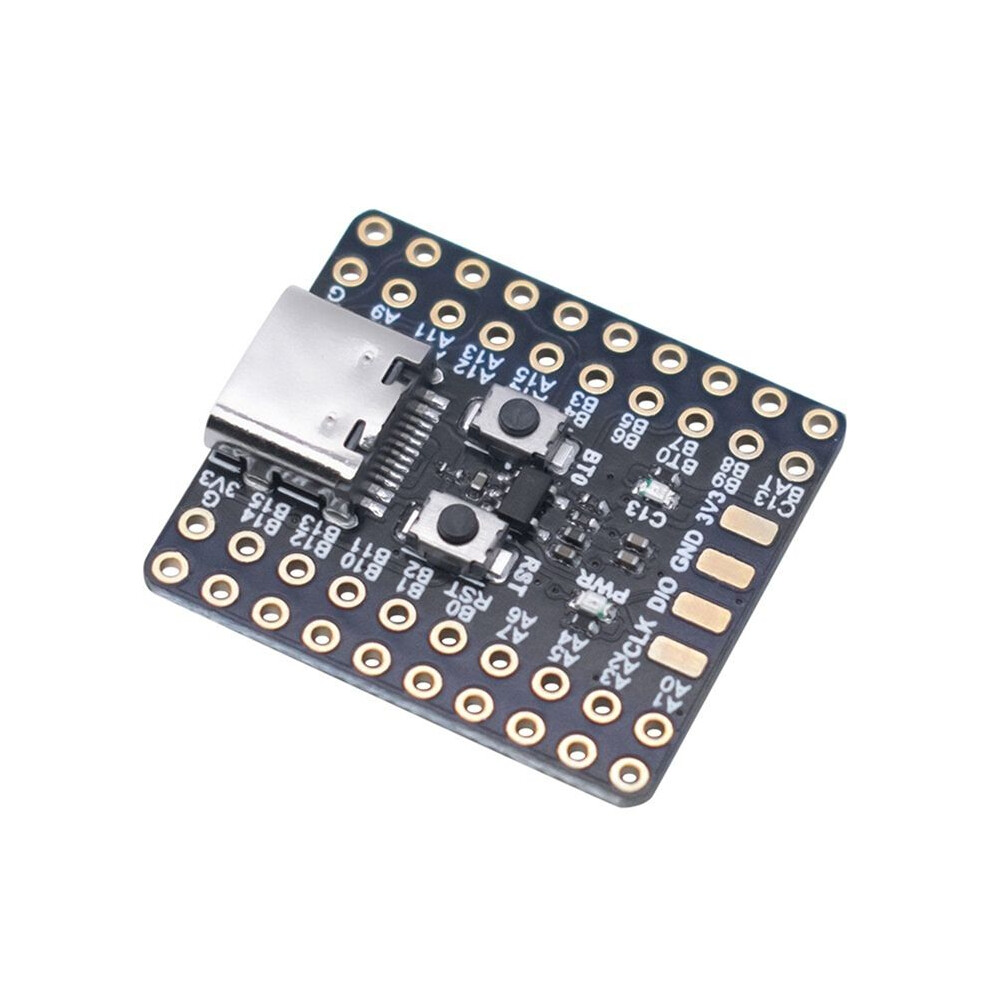

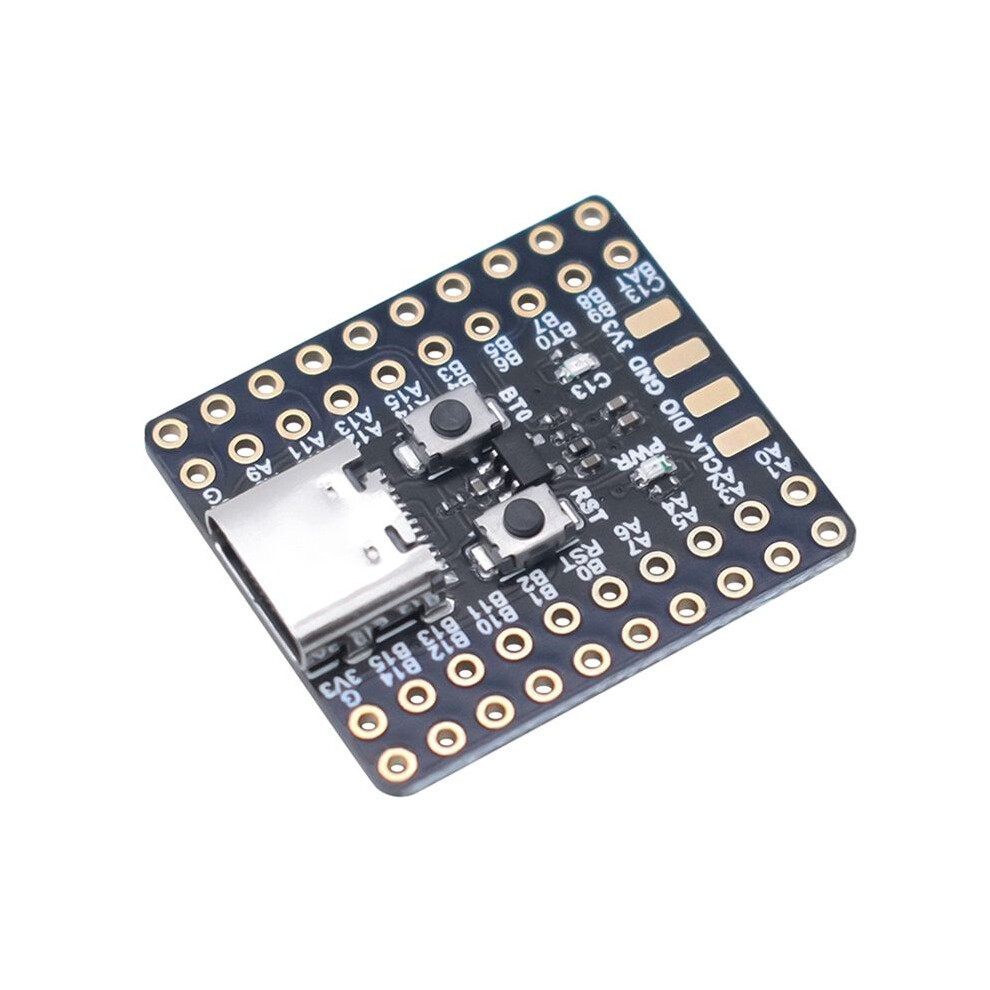

STM32F103C8T6 CH340 Utvecklingskort Original Chip Microcontroller Core Board ARM Arkitektur Minimum System Correx-M3

STM32F103C8T6 CH340 Utvecklingskort Original Chip Microcontroller Core Board ARM Arkitektur Minimum System Correx-M3 Beskrivning

Utforska funktionerna hos utvecklingskortet STM32F103C8T6, designat för avancerade mikrokontrollerentusiaster och ingenjörer. Detta kort har den kraftfulla ARM Cortex-M3-arkitekturen, vilket säkerställer hög prestanda och tillförlitlighet för dina projekt.
Utrustad med ett original STM32F103C8T6-chip och en CH340 USB-till-seriell-omvandlare, ger detta utvecklingskort en robust plattform för programmering och experiment. Dess minimala systemdesign underlättar enkel integrering i större projekt eller fungerar som en utmärkt utgångspunkt för att lära sig krångligheterna med ARM-baserade system.
TYPE-C USB: Strömingång eller USB/seriell port (CH340N)
Knappar:RST(återställningsknapp),BTO(valknapp för startläge)
LED:PWR(Strömindikator),C13(användarkontrollindikator,PC13-kontrollLED-katod)

OM VAL AV TYPE-C-PORTFUNKTION:
kärnkortet har en liten storlek för en enda TYPE-C-portdesign, och USB-funktionen och serieportfunktionen är ömsesidigt utvald exklusiv design, när

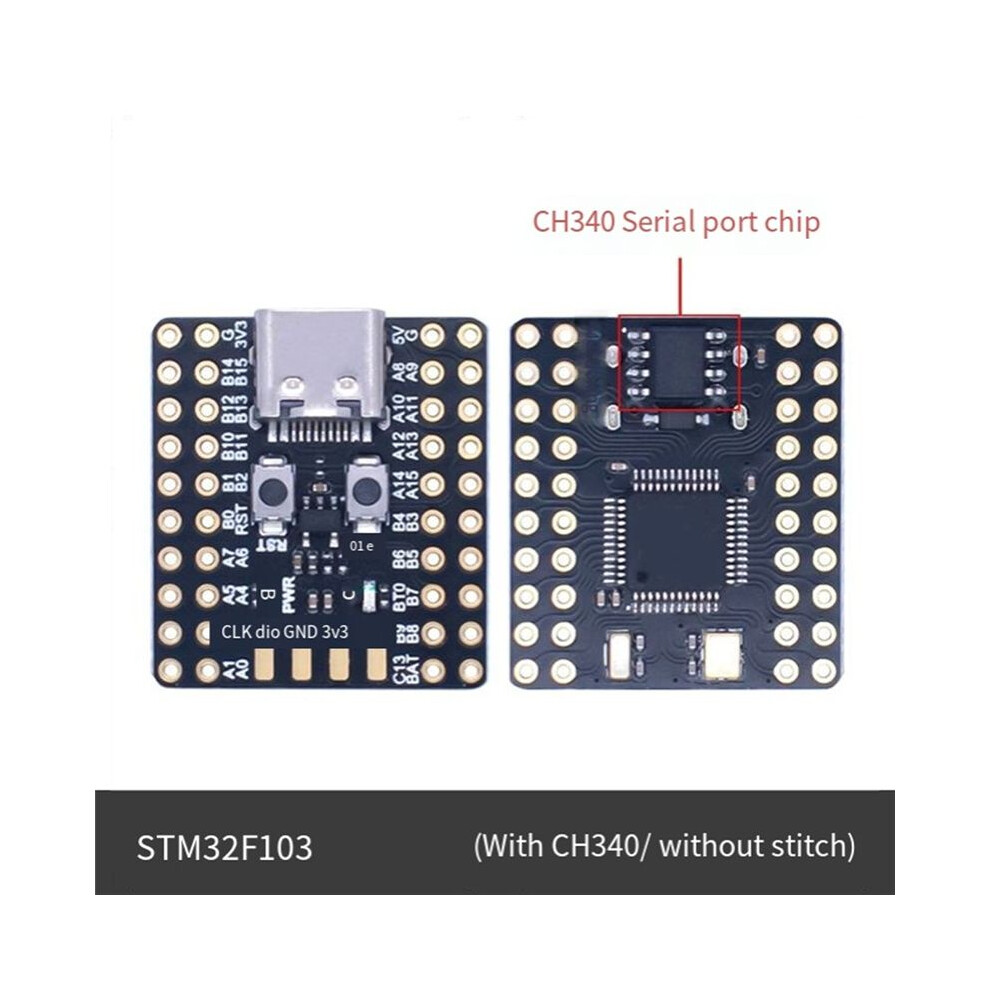

svetsning U2 (CH340N) utan svetsning R4 och R5, port C används som en seriell kommunikationsfunktion.
När U2(CH340N) inte är svetsad till R4 och R5, används port c som en USB-kommunikationsfunktion.
Om TYPE-C-port CC-port hårdvarudesign
CC1- och CC2-stift är avstängda: Endast USBA till TYPE-C-datakabel kan användas för strömförsörjning.
Pull-down 5.1K-motstånd med korta CC1- och CC2-stift: Använd både en snabbladdningskälla och en EMARK-kärna Chipets dubbla C-portskabel kommer inte att strömförsörjas, och resten kan drivas normalt.
CC1 och CC2 pin pull-down 5,1K resistorer: standarddesign, strömförsörjning, rekommenderas.
Seriell nedladdning
Öppna BOOT-läge:
Hot Enter: Håll ned återställnings- och BOOT-knapparna samtidigt, släpp återställningsknappen i cirka 1 sekund och släpp sedan BOOT Tryck på knappen för att gå in i BOOT-nedladdni
