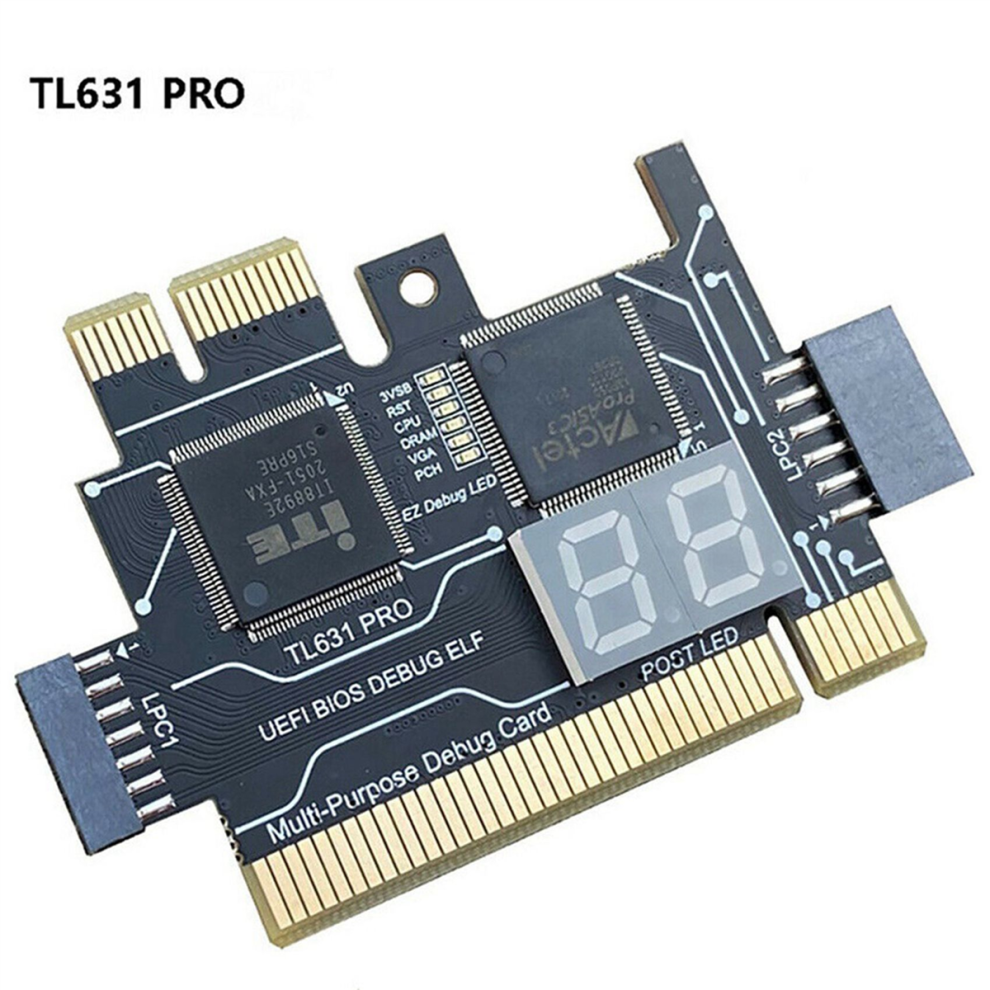

TL631 Pro LPC-DEBUG Diagnostikkort + Expansionskort PCI PCI-E

TL631 Pro LPC-DEBUG Diagnostikkort + Expansionskort PCI PCI-E Beskrivning

1. TL631 PRO använder det nya 130-nanometer Actel ProASIC3 flashminnesserien med ett nytt rent system. Ärver familjens designspråk.
2. Gemini-drivmodul: BGA-typ drivmodul, dold deldesign.
3. TL631 PRO-kortet ser ingen resistans eller kapacitans, det ser vackert och generöst ut. Använd det mer fritt.

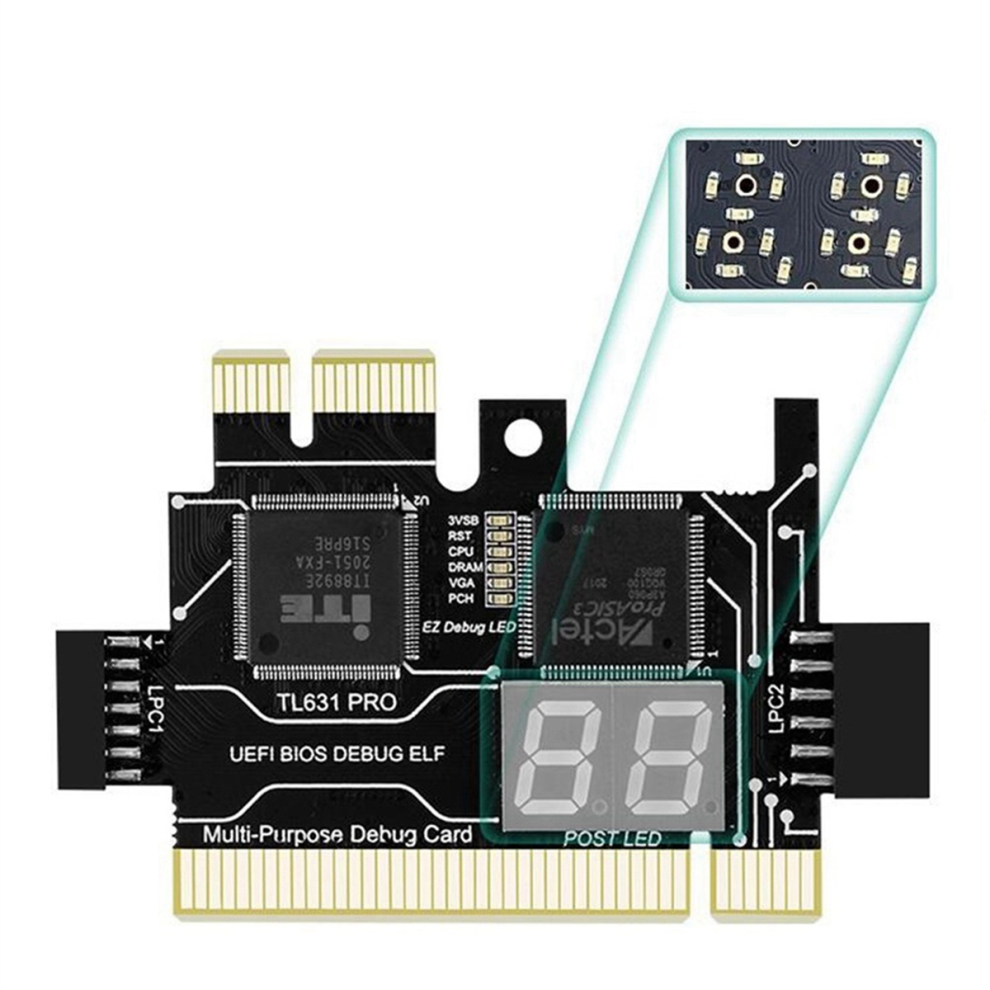

4. Integrerat patch-digitalt rör: Egenutvecklat bindande digitalt rör, LED-kärna, ljus och bekväm, tunn och vetenskaplig avkänning.
Olika batcher, produktens utseende och färg kan variera, påverkar inte användningen.

Färg: Svart
Material: PCB

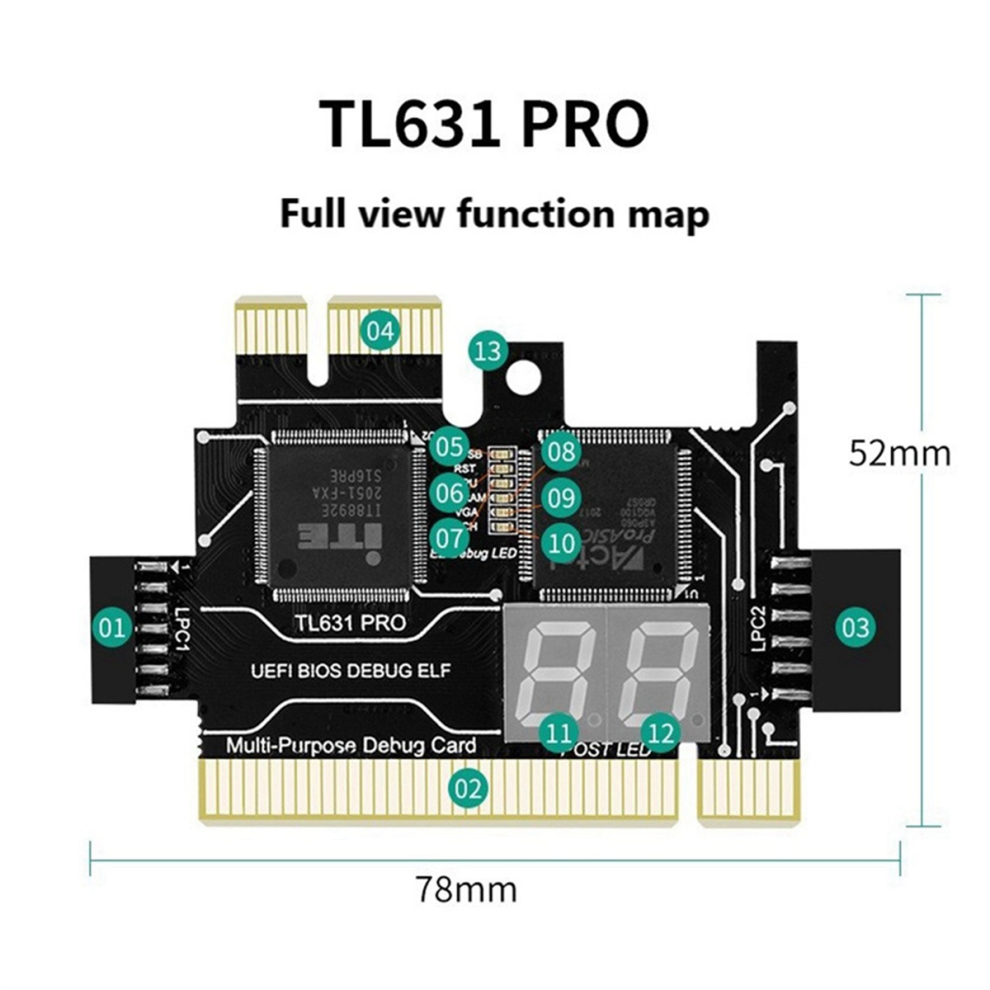

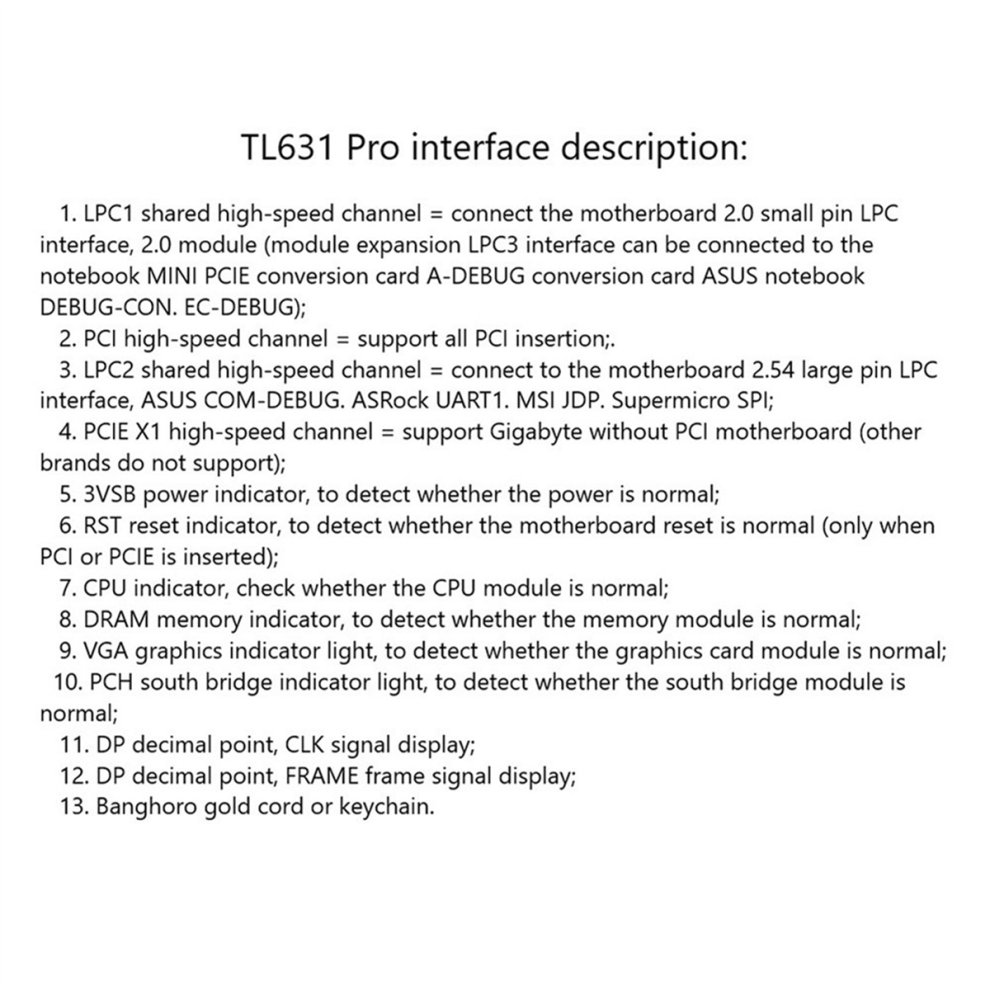

TL631 Pro-gränssnittsbeskrivning:
1: LPC1 delad höghastighetskanal = anslut till moderkortet 2.0 liten stifts LPC-gränssnitt, 2.0-modul
(Modulutbyggnad LPC3-gränssnittet kan ansluta bärbar MINI PCIE-konverteringskort, A-DEBUG-konverteringskort, bärbar DEBUG-CON. EC-DEBUG).
2: PCI höghastighetskanal = stöder alla PCI-kortplatser.
3: LPC2 delad höghastighetskanal = anslut till moderkortet 2.54 stor stifts LPC-gränssnitt, COM-DEBUG. UART1, , -SPl.
4: PCIE X1 höghastighetskanal = stöd utan PCI-moderkort (andra stöds inte).
5: 3 VSB strömindikator, för att detektera om strömmen är normal.
6: återställningsindikator, för att detektera om moderkortets återställning är normal (endast när PCI eller PCIE är isatt)
7: CPU-indikatorlampa, för att detektera om CPU-modulen är normal.
8: DRAM-minnesindikator, för att detektera om minnesmodulen är normal.
9: VGA-grafikindikatorlampa, för att detektera om grafikkortsmodulen är normal.
10: PCH South Bridge-indikatorlampa, för att detektera om South Bridge-modulen är normal.
11: DP-decimalpunkt, CLK-signalvisning.
12: DP-decimalpunkt, FRAME-ramsignalvisning.
13: gänghål

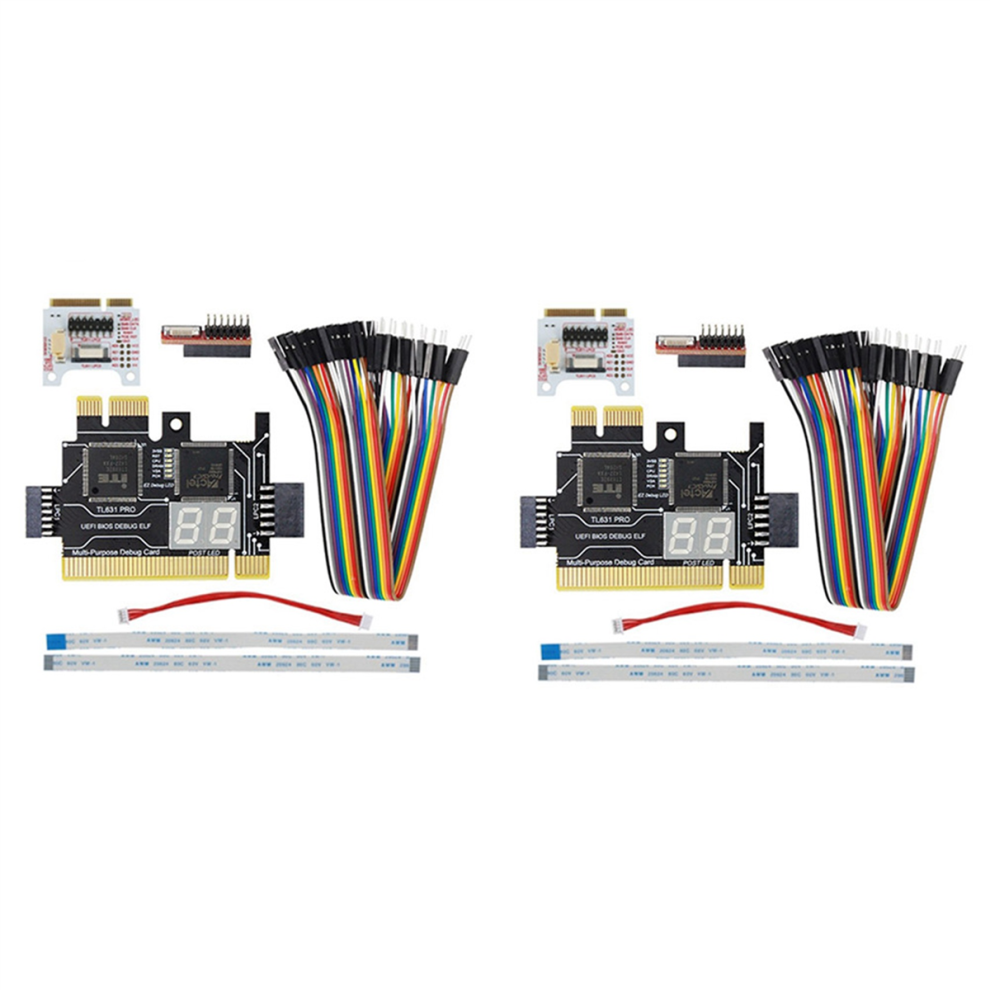

Paketinnehåll:
2 x TL631 Pro diagnostikkort
2 x 2.0-moduler
30 x kablar
2 x Expansionskort
2 sladdar
4 x flexkablar

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektioner och olika skärmar kan göra att färgen på produkten på bilden skiljer sig något från den verkliga varan. Det tillåtna måttet är +/- 1-3 cm.
