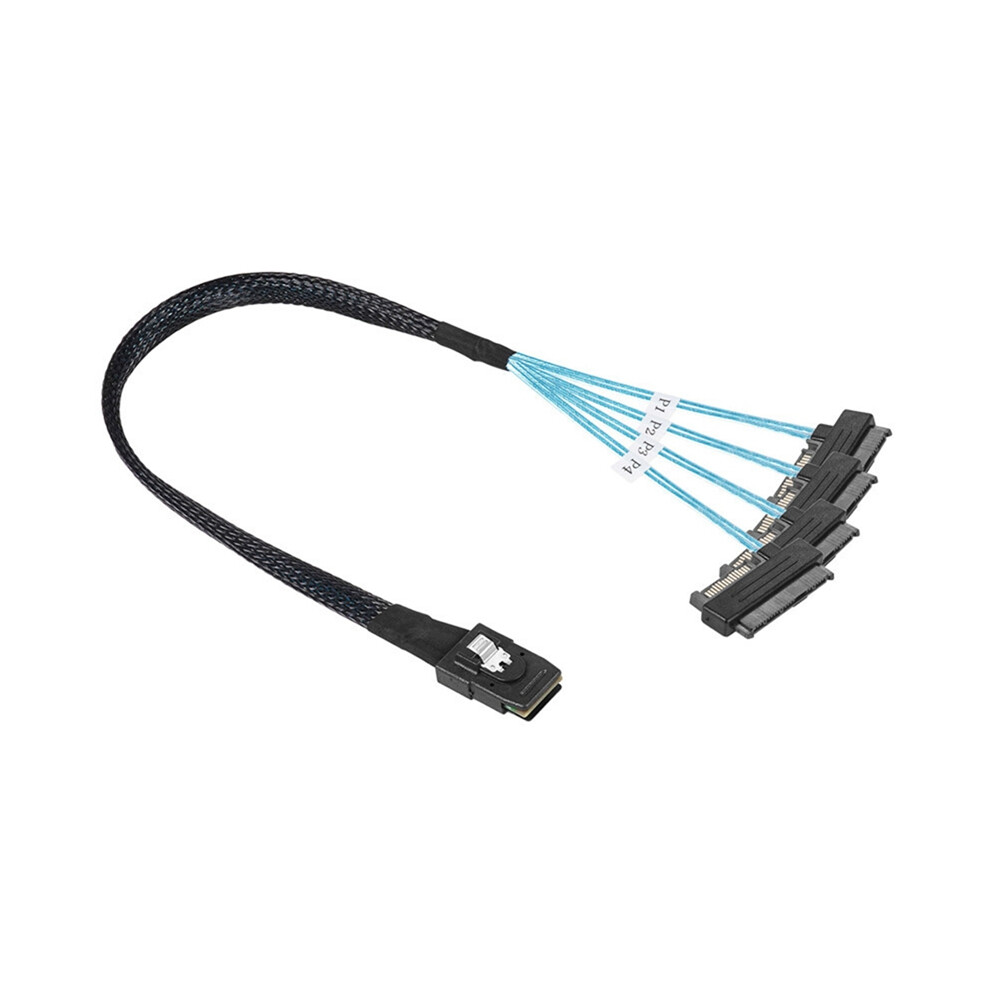

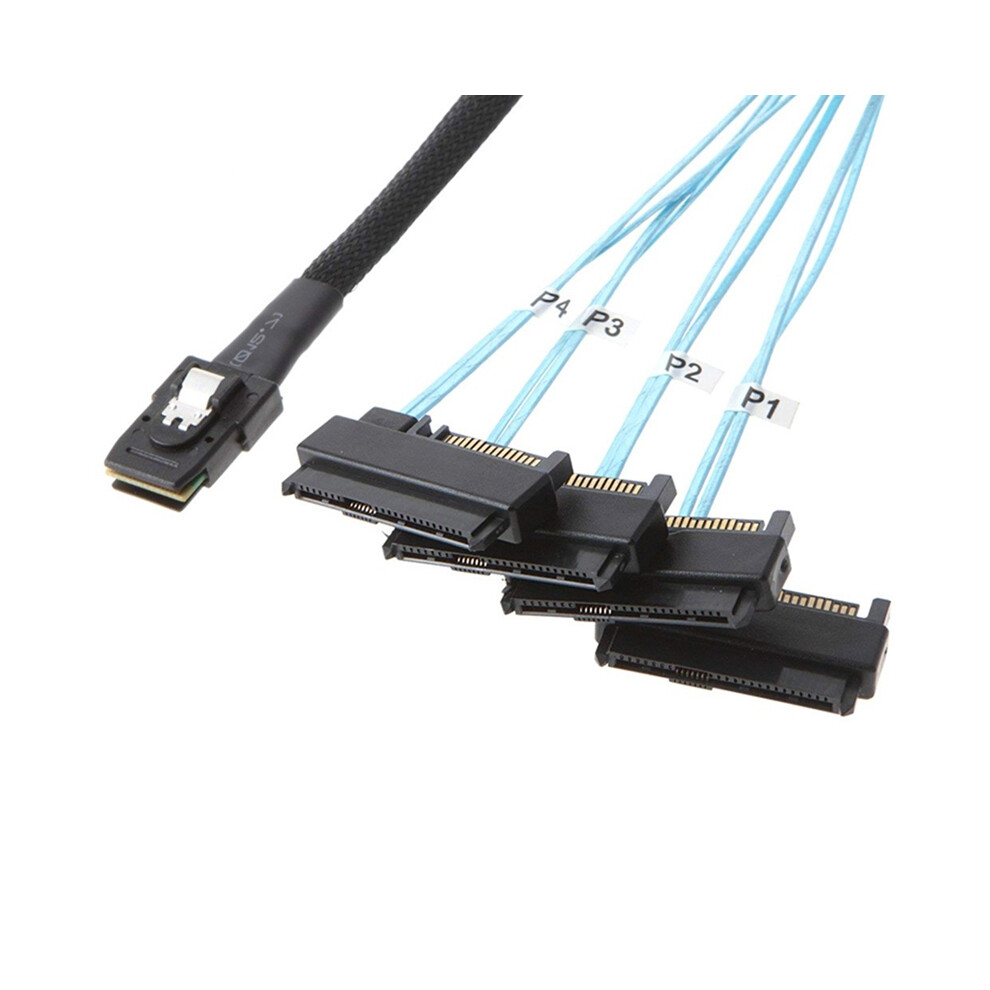

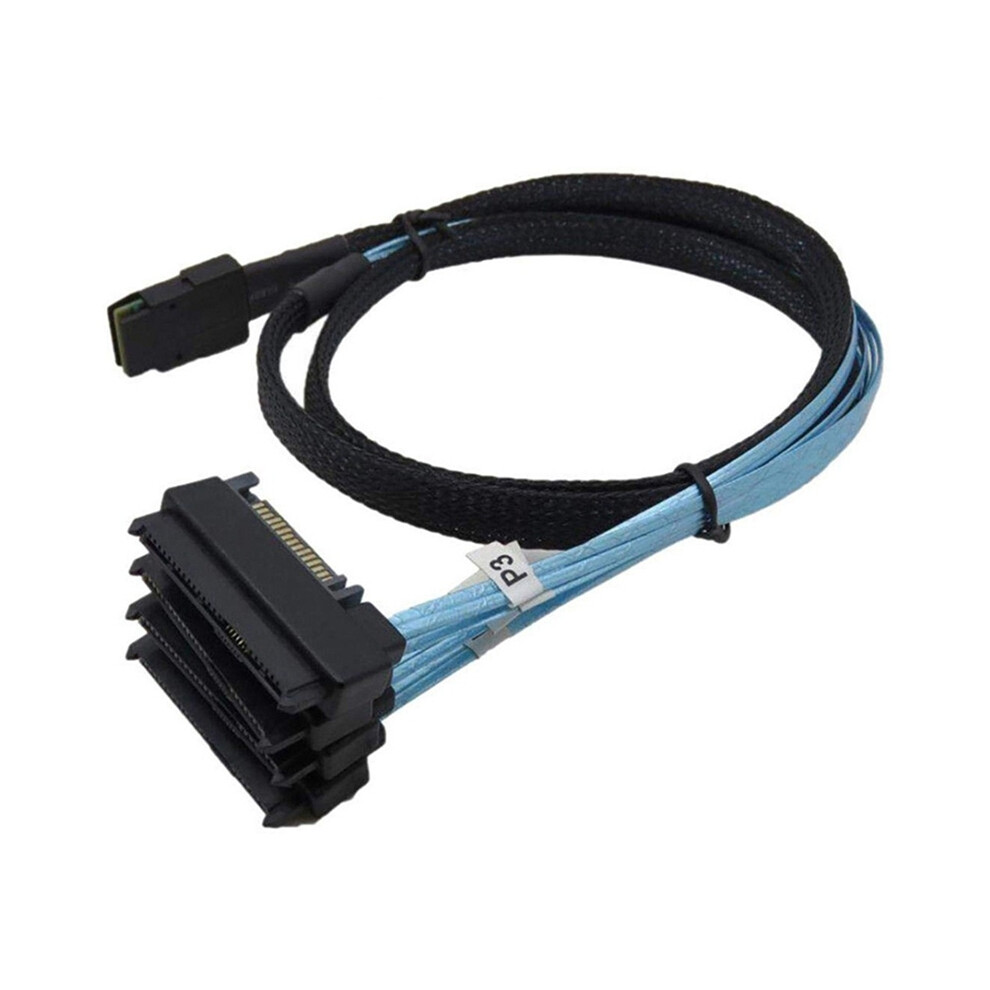

Dátový kábel pre pevný disk Mini Sas Sff-8087 až 4 Sff-8482 pre server, 1 m

Dátový kábel pre pevný disk Mini Sas Sff-8087 až 4 Sff-8482 pre server, 1 m Popis

Séria: Mini SAS
Prierez vodiča: 30AWG, pocínovaná meď, vonkajší priemer: 0,9x2,3 mm
Zaistenie k spojovacej časti: So západkou
Povrchová úprava: Au 30u' min. nad Ni 100u' min.
: Horizontálny kábel s plameňom, PCB 94V-0, PBT 94V-0

Aplikácie:
Dáta/Komunikácia
(Redundantné pole diskov)
Pracovné stanice
Servery pre montáž do racku
Servery
Úložné racky
Prenosová rýchlosť 12 Gb/s.
Špecifikácia spĺňa SAS 4.0.
Mechanický výkon
Spojovací a odpojovací výkon
Podmienka: EIA 364-13. Vkladajte a vyťahujte rýchlosťou 25 mm/minútu.
Sila pri zasúvaní: maximálne 55 N pre Mini SAS.
Sila pri odsúvaní: maximálne 49 N pre Mini SAS.
Sila pri zasúvaní: maximálne 45 N pre konektor SATA.
Sila pri odsúvaní: maximálne 10 N pre konektor SATA.
Elektrické parametre:
Menovitý kontaktný prúd - maximálne 0,5 ampéra na pin pri zasúvaní.
Menovité napätie - 30 V pre kontakt, či je zapojený alebo nie.
Odpor kontaktu - max. 30 MOhm. Počiatočný odpor, maximálne 15 mohm po záťažovom teste.
Dielektrická odolnosť voči napätiu - 500 V AC po dobu 1 minúty bez prestávky.
Izolačný odpor - minimálne 1000 mohm.
Integrita signálu:
Impedancia spárovaného konektora: 100 ohm 15 %
Absolútna nepriepustnosť kábla: 100 ohm 10 %
Prispôsobenie párového kábla: 5 ohmov
Impedancia bežného režimu: 25 až 40 ohmov
Vložný útlm: maximálne -6 dB do 4,5 GHz
Presluch: -26 dB do 6 GHz
Farba: Ako je znázornené
Materiál: Plast + opletený drôt
Dĺžka kábla: 1 m

Obsah balenia:
1 * Mini Sas Sff-8087 až 4 Kábel Sff-8482

Obsah balenia je iba vyššie uvedený, ostatné produkty nie sú súčasťou balenia.
Poznámka: Odraz svetla a rôzne zobrazenia môžu spôsobiť, že farba položky na obrázku sa bude mierne líšiť od skutočnej farby. Povolená chyba merania je +/- 1-3 cm.
