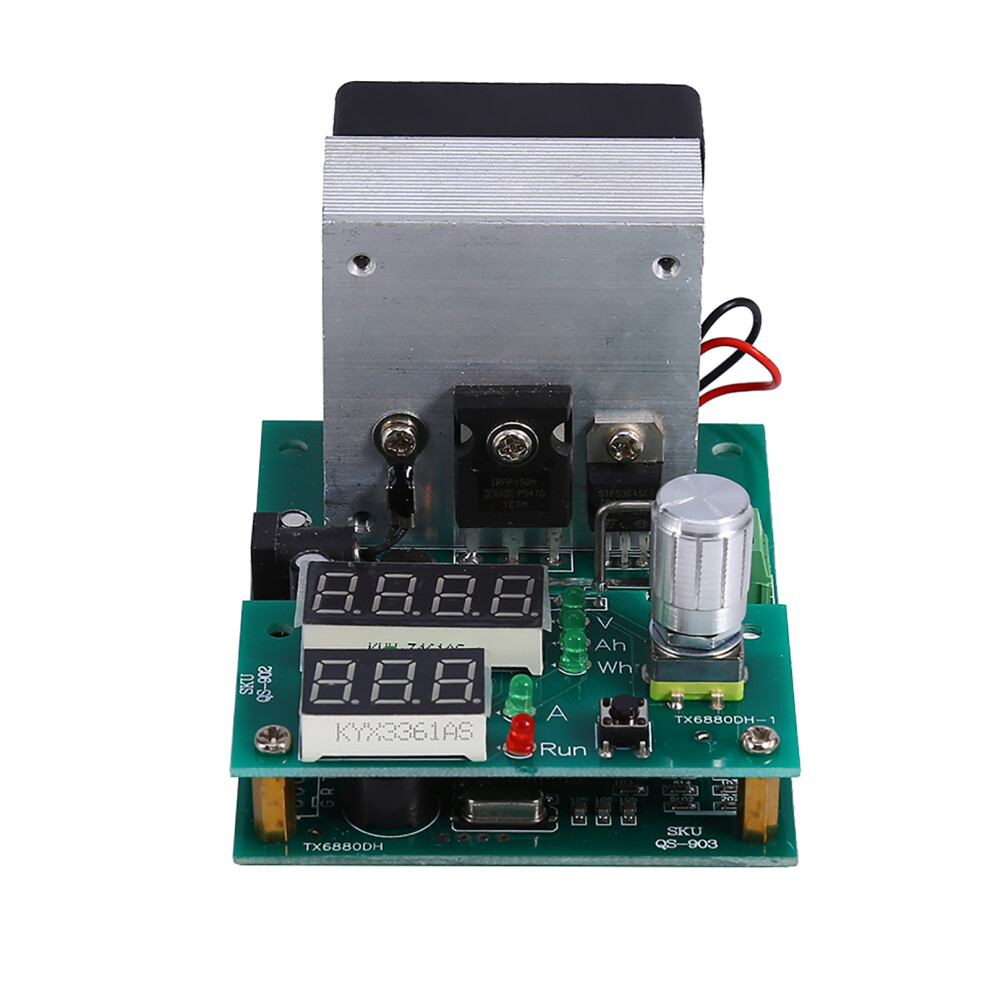

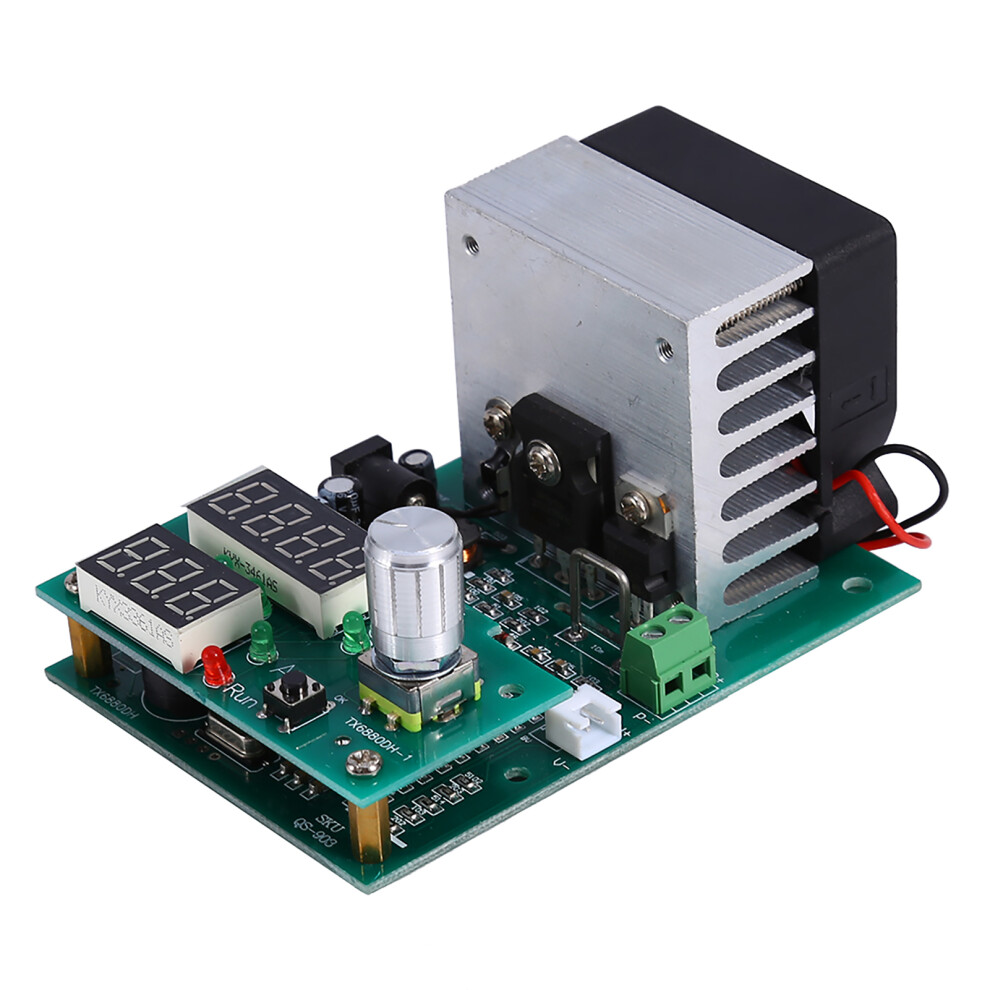

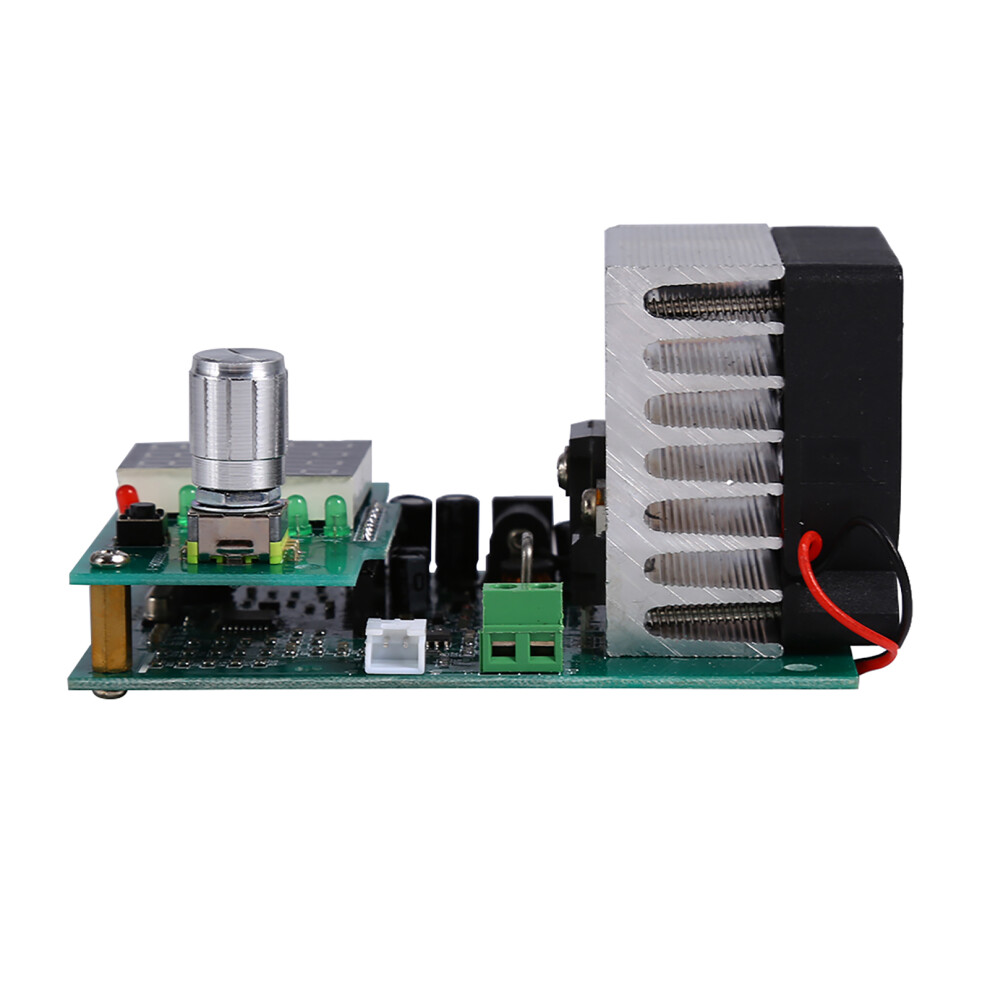

30V 60W Elektronische Lastmodul Batterie-Tester

30V 60W Elektronische Lastmodul Batterie-Tester Beschreibung

1. Einfache und vielseitige elektronische Last2. Automatische Speicherfunktion mit allen Parametern3. Gut geeignet für die automatisierte Montage des Netzteil-Alterungsmoduls4. Höhere Kühlungsredundanz, besser geeignet für den Langzeitbetrieb5. Multifunktional, kann auch zum Testen von Batterien verwendet werden
Beschreibung:
Neues Design, einfache und vielseitige elektronische Last! Automatische Speicherfunktion mit allen Parametern, gut geeignet für die automatisierte Montage des Netzteil-Alterungsmoduls (Burn-in).
Eigenschaften:
1. Einfache und vielseitige elektronische Last.
2. Automatische Speicherfunktion mit allen Parametern, gut geeignet für die automatisierte Montage des Netzteil-Burn-in-Moduls.

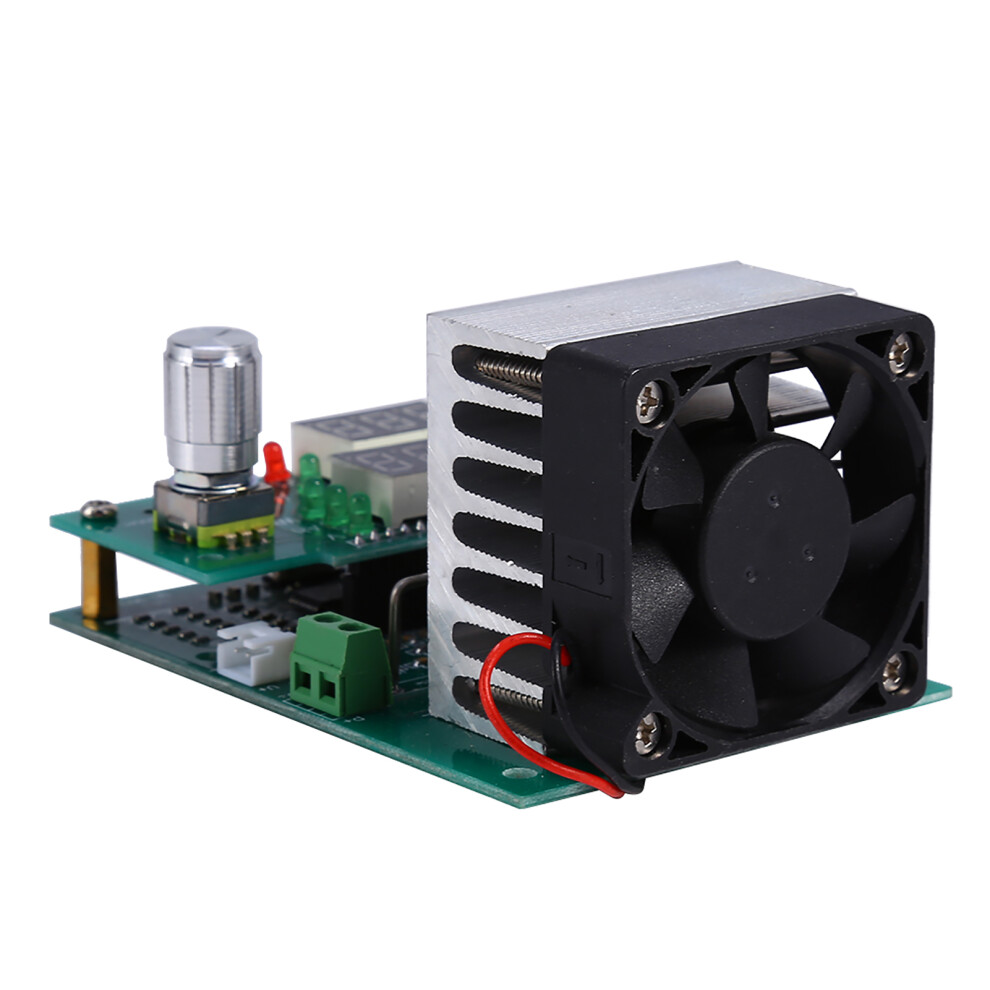

3. Im Verkauf die neueste Version, leicht größere Abmessungen und Upgrade des Lüfters auf den originalen 5020 Delta-Hochgeschwindigkeits-Lüfter mit doppelten Lagern.
4. Höhere Kühlungsredundanz, besser geeignet für den Langzeitbetrieb.
5. Multifunktional, kann auch zum Testen von Batterien verwendet werden.
Spezifikationen:
Betriebsarten: Einzelner Modus konstante Stromstärke (CC).
Entladestrom: 0,20-9,99 A, Schrittweite 0,1 A oder 0,01 A
Fehler bei Entladestrom: 0,7 % 0,01 A
Fehler bei der maximalen Kapazitätstestung: 0,5 A 2,5 %, 2 A 1,5 %, 5 A und darüber 1,2 %
Maximale Leistung: 60 W, Superleistung, automatisch begrenzt den maximalen Strom (z. B. bis zu 60 W bei 9,99 A 6 V und maximal 20 V, nur 3,00 A)
Höchster Batterietestwert: 999,9 Ah oder 9999 Wh, Test wird bei Erreichen des Wertes gestoppt (erster Wert, der die Stoppbedingung erfüllt)
Platinengröße: 60 W 100 mm 70 mm 57 mm (Lüfter ragt ca. 12 mm hervor)
Positionierungslöcher: 60 mm 88 mm, Durchmesser 3,2 mm, 5 mm Sockel bereits installiert
Gewicht: 184 g (ca.)
Lüftersteuerung: Intelligente Lüftersteuerung (der Lüfter kann je nach Kühlkörper unendlich stufenlos automatisch geregelt werden)
Anleitung:
A: Moduseinstellung (Werkseinstellung für elektronische Last): Halten Sie die Start-Stopp-Taste (rote Taste) gedrückt, während Sie das Gerät gleichzeitig einschalten, bis die Anzeige "Fun *" erscheint. Drehen Sie dann den Knopf, um die Einstellung zu ändern. "Fun1" steht für den elektronischen Lastmodus, "Fun2" für den Batteriekapazitätstestmodus. Nach dem Drücken der Start-Stopp-Taste ertönt ein Signalton. Durch Drehen des Knopfes können Sie "bEon" (Signalton ein) oder "bEoF" (Signalton aus) einstellen. Nach der Einstellung erneut die Taste drücken, um den Test neu zu starten.
Digitale Einstellungsillustration:
II: Elektronischer Lastmodus:
1. Schalten Sie die Stromversorgung mit 12 V ein, um in den elektronischen Lastmodus zu booten. Stellen Sie sicher, dass sich das Gerät im gestoppten Zustand befindet ("RUN" leuchtet nicht; andernfalls Start-Stopp-Schalter drücken, um die Last auszuschalten). Schließen Sie die zu testende Stromversorgung an die Testeingänge (P+ P-) an. Achten Sie darauf, die Polarität nicht zu verwechseln!
Hinweis: Wenn sich das Gerät im Alarmzustand befindet, kann nur ein kleiner Strom übertragen werden, dieser kann nicht erhöht werden! Die automatische Stromabschaltfunktion des Testgeräts speichert die eingestellten Parameter und den Betriebszustand. Nach erneutem Einschalten werden der Zustand vor dem Stromausfall und die Daten wiederhergestellt.
Batteriekapazitätstestmodus:
1. Die zu testende Batterie sollte mit einem speziellen Ladegerät vollständig aufgeladen werden.
Zusätzliche Informationen:
2. Das Testgerät kann automatisch gespeicherte Parameter aufzeichnen und alle Parameter sowie den Status am Ende des Testprozesses und den Alarmstatus bei einem Stromausfall aufzeichnen. Bei erneutem Einschalten werden alle Parameter automatisch wiederhergestellt.
Fehlercodes und Bedeutungen:
Err3: Leitungsfehler zu groß oder die Batterie kann den eingestellten Entladestrom nicht liefern.
Err4: Stromkreisfehler.
Err6: Betriebsstrom ungeeignet, verwenden Sie eine Standard-12-V-Stromversorgung mit einem Strom von mindestens 0,5 A.
otP: Überhitzungsschutz.
Ert: Fehler des Temperatursensors oder die Temperatur ist zu niedrig.
ouP: Elektronischer Lastmodus bei zu hoher Spannung.
oPP: Elektronischer Lastmodus bei zu hoher Leistung, sofortiger Stopp.
Paketumfang:
1 Multifunktionsmodul
Hinweis:
1. Dieses Produkt ist professionelle Testausrüstung. Der Benutzer sollte über grundlegende elektronische Kenntnisse verfügen, da Sie das Gerät sonst möglicherweise nicht ordnungsgemäß bedienen können. Unsachgemäße Handhabung kann zu unnötigen Verlusten oder Schäden am Testgerät führen.
2. Das Standard-Netzteil ist nicht im Lieferumfang enthalten.
3. Bitte beachten Sie, dass aufgrund manueller Messungen Abweichungen von 1-3 mm möglich sind. Vielen Dank für Ihr Verständnis.
