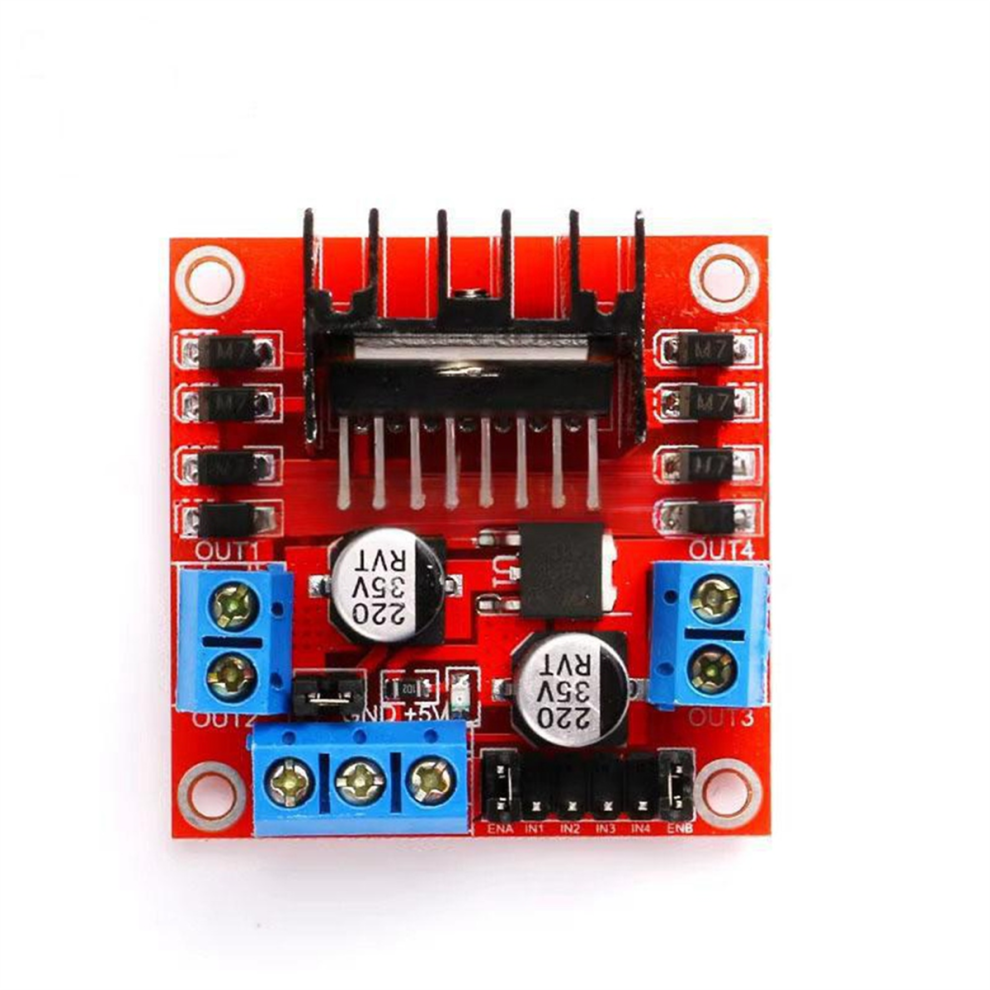

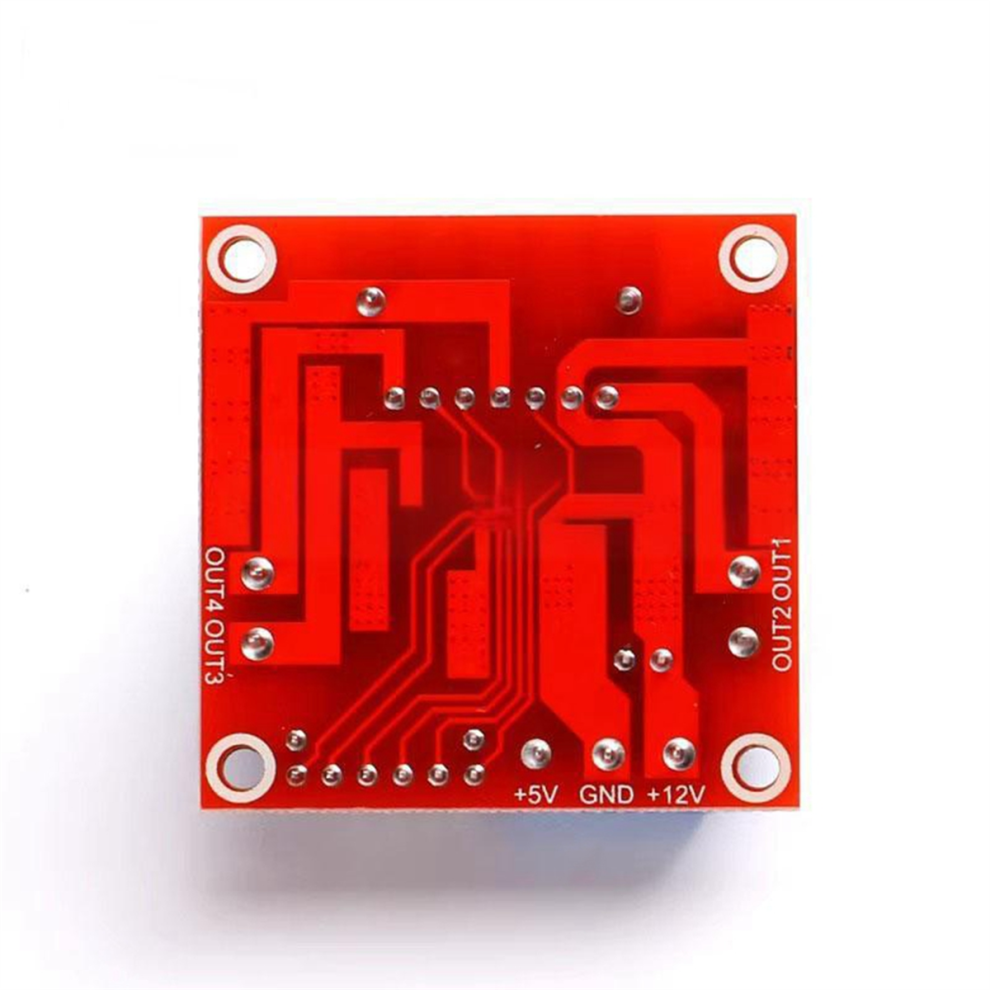

Módulo de placa controladora de motor L298N para robots y coches inteligentes

Descripción de Módulo de placa controladora de motor L298N para robots y coches inteligentes

Este módulo utiliza L298N como chip controlador principal, que se caracteriza por su alta capacidad de conducción, baja generación de calor y alta capacidad antiinterferente.
El chip adopta un encapsulado de 15 pines. Sus principales características son: alto voltaje de trabajo (hasta 46 V); alta corriente de salida (corriente instantánea de hasta 3 A) y corriente de trabajo continua de 2 A; potencia nominal de 25 W.
Contiene dos controladores de puente H de alto voltaje y alta corriente de puente completo, que pueden utilizarse para controlar motores de CC y motores paso a paso, bobinas de relé y otras cargas inductivas. Utiliza control de señal de nivel lógico estándar. Dispone de dos terminales de control de habilitación que permiten o impiden el funcionamiento del dispositivo sin verse afectados por la señal de entrada.
Dispone de un terminal de entrada de alimentación lógica que permite que el circuito lógico interno funcione a bajo voltaje. Se puede conectar a una resistencia de detección externa para realimentar el cambio al circuito de control.
El chip puede accionar un motor paso a paso bifásico, uno tetrafásico o dos motores de CC. El módulo puede usar el 78M05 integrado para alimentarse de la fuente de alimentación, pero para evitar daños en el chip regulador de voltaje, al usar una tensión de accionamiento de 12 V, utilice una fuente de alimentación lógica externa de 5 V. El módulo utiliza condensadores de filtro de gran capacidad y diodos de protección de rueda libre para mejorar la fiabilidad.

Chip de control principal: L298N
Modo de funcionamiento: Puente H (doble canal)
Voltaje lógico: 5 V-7 V
Corriente lógica: 0-36 mA
Voltaje de accionamiento: 5-35 V. Si se requiere alimentación de la placa, el rango de alimentación es de 7 V-35 V
Corriente de accionamiento: 2 A (máximo puente único)
Temperatura de almacenamiento: -20 C a +135 C
Potencia máxima: 25 W
Rango de voltaje de entrada de la señal de control: Nivel bajo: - 0,3 V Vin 1,5 V
Nivel alto: 2,3 V Vins Vss
Nivel de rango de voltaje de entrada de la señal de habilitación: - 0,3 Vins 1,5 (señal de control inválida)
Nivel alto: 2,3 V Vins Vss (señal de control válida)
Color: Como se muestra
Material: PCB

Contenido del paquete:

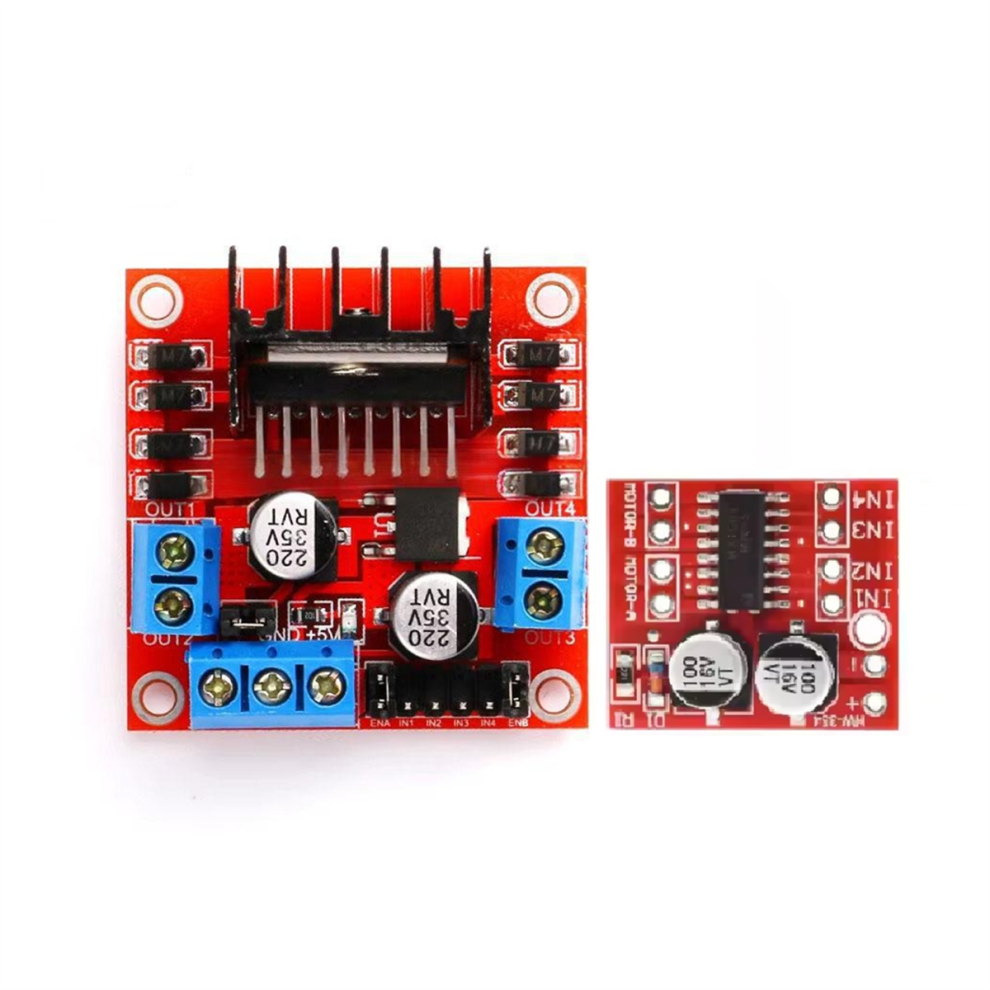

1 x módulo L298N
1 x placa Mini L298N

Solo el contenido del paquete anterior, no se incluyen otros productos.
Nota: La reflexión de la luz y las diferentes pantallas pueden hacer que el color del artículo en la imagen sea ligeramente diferente al real. El margen de error de medición permitido es de +/- 1-3 cm.
